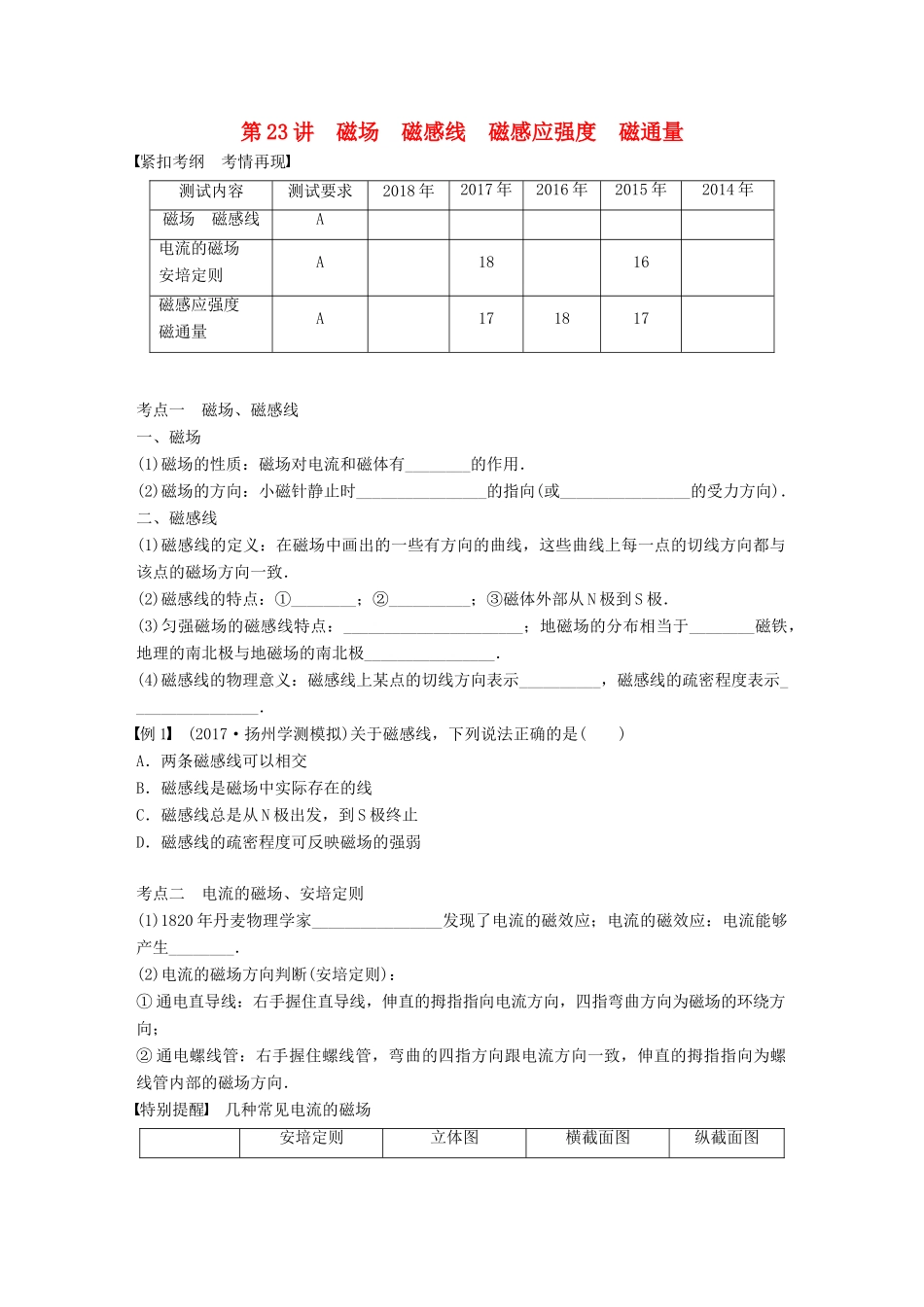

第23讲磁场磁感线磁感应强度磁通量紧扣考纲考情再现测试内容测试要求2018年2017年2016年2015年2014年磁场磁感线A电流的磁场安培定则A1816磁感应强度磁通量A171817考点一磁场、磁感线一、磁场(1)磁场的性质：磁场对电流和磁体有________的作用．(2)磁场的方向：小磁针静止时________________的指向(或________________的受力方向)．二、磁感线(1)磁感线的定义：在磁场中画出的一些有方向的曲线，这些曲线上每一点的切线方向都与该点的磁场方向一致．(2)磁感线的特点：①________；②__________；③磁体外部从N极到S极．(3)匀强磁场的磁感线特点：______________________；地磁场的分布相当于________磁铁，地理的南北极与地磁场的南北极________________．(4)磁感线的物理意义：磁感线上某点的切线方向表示__________，磁感线的疏密程度表示________________．例1(2017·扬州学测模拟)关于磁感线，下列说法正确的是()A．两条磁感线可以相交B．磁感线是磁场中实际存在的线C．磁感线总是从N极出发，到S极终止D．磁感线的疏密程度可反映磁场的强弱考点二电流的磁场、安培定则(1)1820年丹麦物理学家________________发现了电流的磁效应；电流的磁效应：电流能够产生________．(2)电流的磁场方向判断(安培定则)：①通电直导线：右手握住直导线，伸直的拇指指向电流方向，四指弯曲方向为磁场的环绕方向；②通电螺线管：右手握住螺线管，弯曲的四指方向跟电流方向一致，伸直的拇指指向为螺线管内部的磁场方向．特别提醒几种常见电流的磁场安培定则立体图横截面图纵截面图直线电流以导线上任意点为圆心的多组同心圆，越向外越稀疏，磁场越弱环形电流内部磁场比环外强，磁感线越向外越稀疏通电螺线管内部为匀强磁场且比外部强，方向由S极指向N极；外部类似条形磁铁，由N极指向S极例2(2017·南京学测模拟)下列各图中，已标出电流及电流磁场的方向，其中正确的是()例3(2018·连云港学测模拟)如图1所示，一位同学将导线绕在一根铁钉上，然后将它与电池连接，制成电磁铁，并在周围放置了四个相同的小磁针a、b、c、d，图中表示它们静止时N极(阴影部分)的指向，其中正确的是()图1A．aB．bC．cD．d考点三磁感应强度、磁通量一、磁感应强度(1)磁感应强度定义：通电导线与磁场方向垂直时，通电导体在磁场中受到的安培力的大小，既跟导线的长度L成________，又跟导线中的电流I成________，用公式表示就是F＝________，式中B是比例系数，对于不同的磁场，比例系数B是不一样的．B反映了磁场的强弱，叫做________________．(2)磁感应强度定义式：________________________.(3)磁感应强度单位：______________，符号是________．(4)磁感应强度方向：磁感应强度是________，方向与磁场方向相同．例4(2018·扬州学测模拟)如图2所示是条形磁铁的部分磁感线分布示意图，关于磁场中a、b两点的描述，下列说法中正确的是()图2A．a点的磁场方向为图中Ba指向B．b点的磁场方向为图中Bb指向C．a点的磁感应强度大于b点的磁感应强度D．a点的磁感应强度小于b点的磁感应强度二、磁通量可以用__________________来形象的表示，当B⊥S时，大小为________．例5(2018·无锡学测模拟)如图3所示，A、B为两个同心圆环，一有界匀强磁场垂直穿过A环，其边界恰好与A环重合，若A环面磁通量为Φ1，B环面磁通量为Φ2，则()图3A．Φ1<Φ2B．Φ1＝Φ2C．Φ1>Φ2D．Φ2＝0例6(2017·徐州学测模拟)在匀强磁场中某处，垂直于磁场方向放置一个长度L＝20cm、通电电流I＝1A的直导线，导线受到的安培力F＝0.2N，现将该通电导线从磁场中撤走，此时该处的磁感应强度大小为()A．0B．0.1TC．0.4TD．1T1．(2016·江苏学测)如图4所示，一矩形线框置于磁感应强度为B的匀强磁场中，线框平面与磁场方向平行，若线框的面积为S，则通过线框的磁通量为()图4A．0B．BSC.D.2．(2017·江苏学测)如图5所示，矩形线框平面与匀强磁场方向垂直，穿过的磁通量为Φ.若线框面积变为原来的，则磁通量变为()图5A.ΦB.ΦC．2ΦD．4Φ3．(2017·江苏学测)如图6所示，A、B是通电导线左右两侧的点，这两点磁感应强度的方向()图6A．均垂直于纸面向里B．均垂直于纸面向外C．A点垂...
