高中物理 第二章第八节多用电表导学案 新人教版选修3-1VIP免费

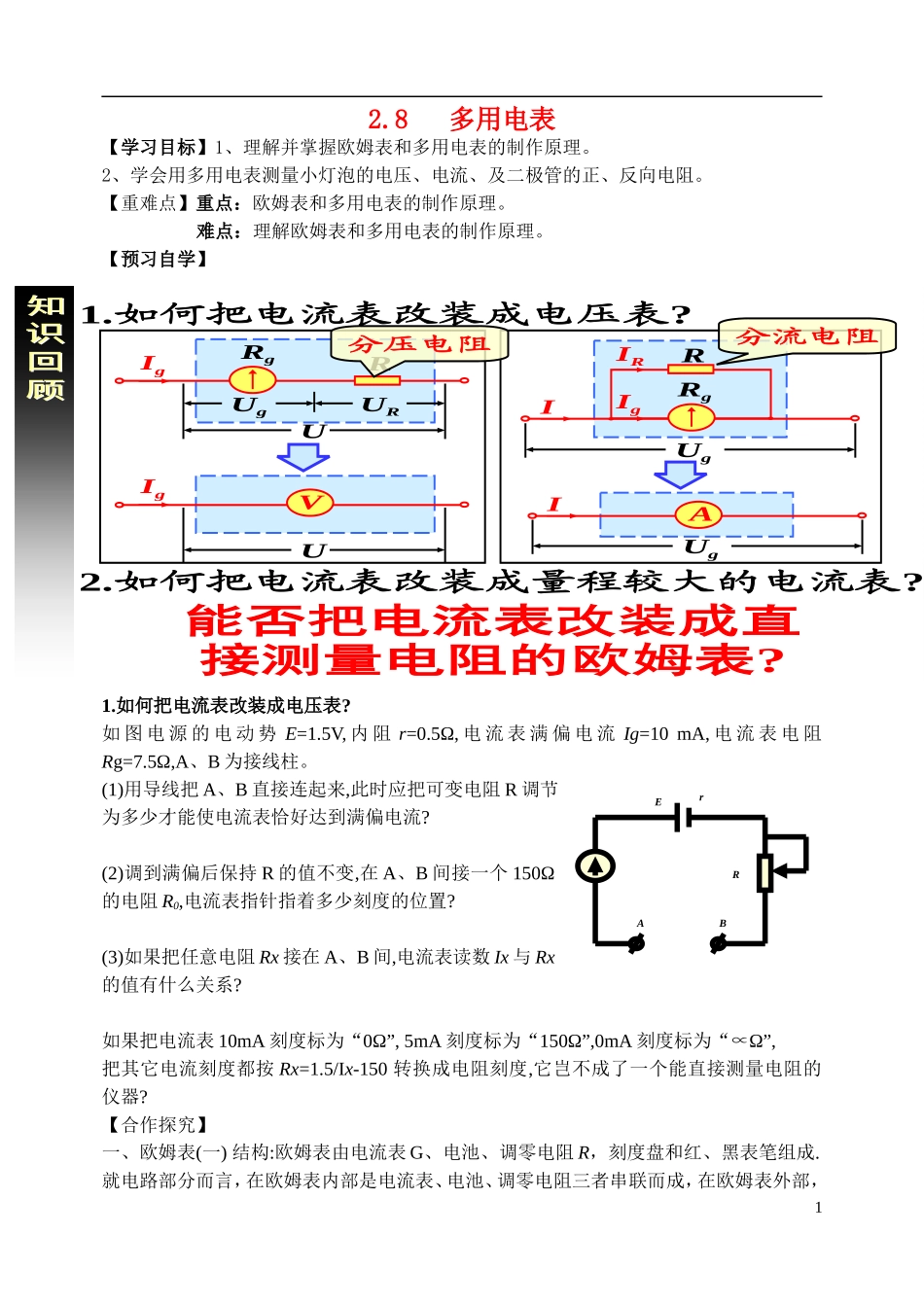

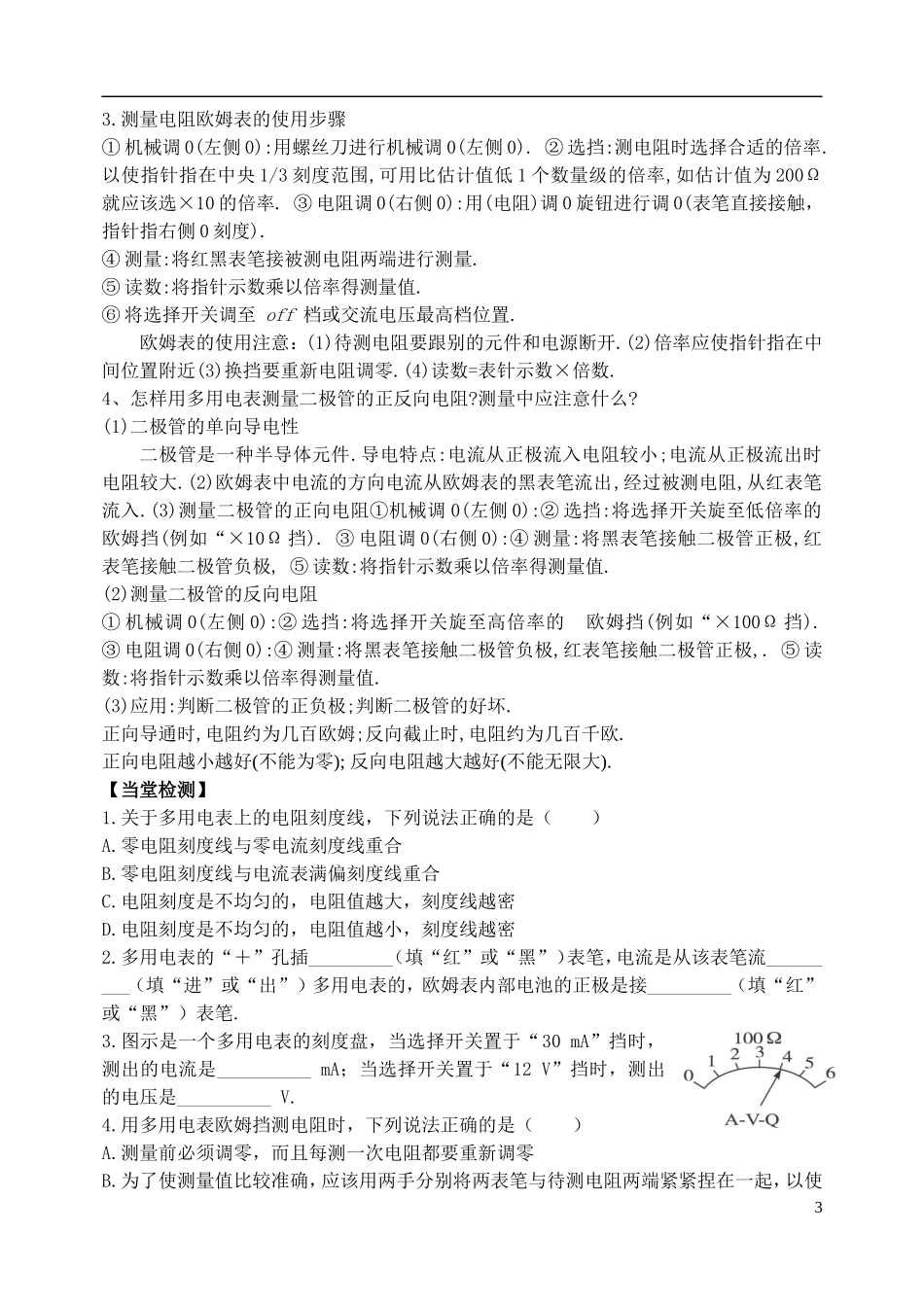

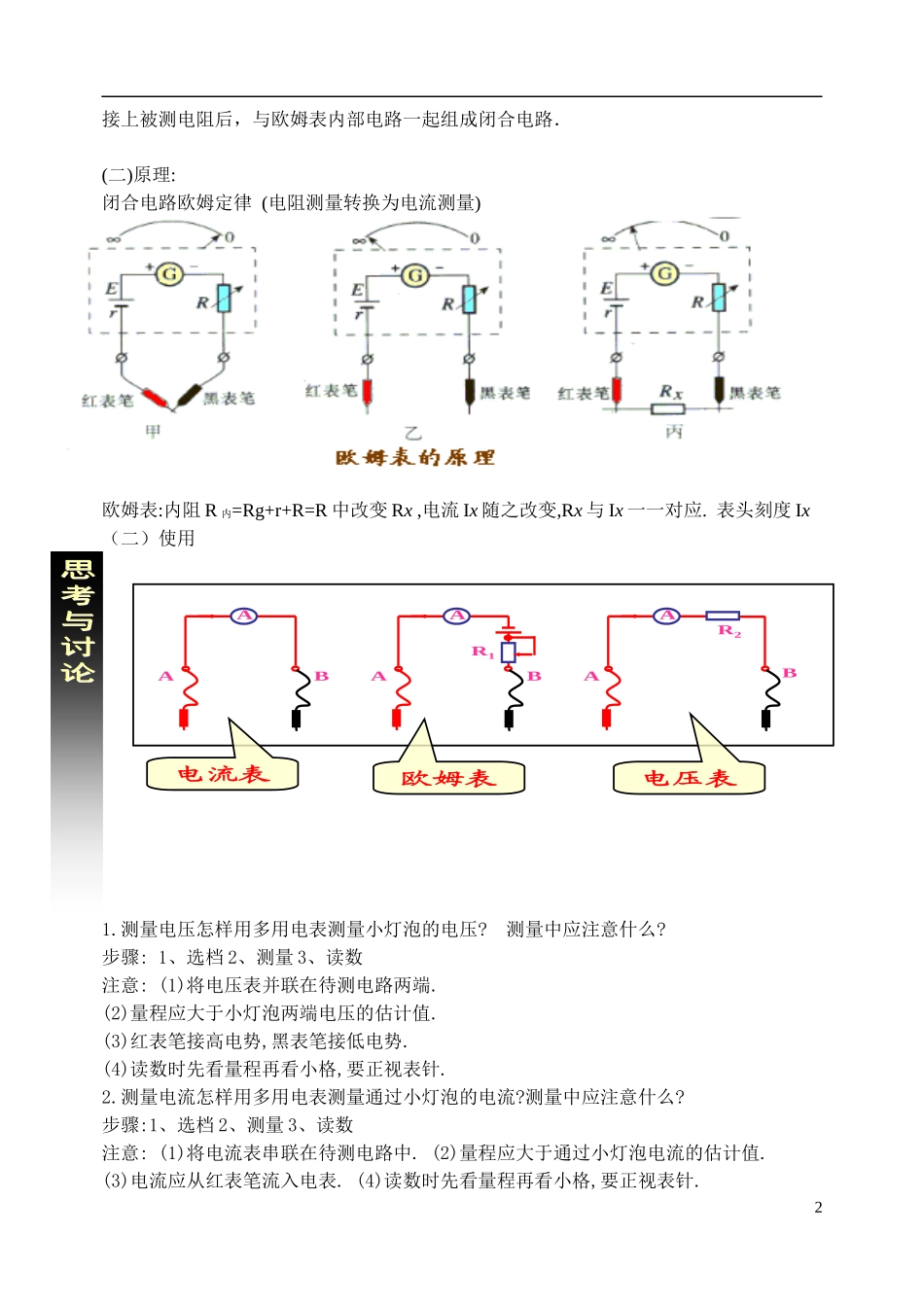

rABER1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?知知识识回回顾顾UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻能否把电流表改装成直接测量电阻的欧姆表?2.8多用电表【学习目标】1、理解并掌握欧姆表和多用电表的制作原理。2、学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。【重难点】重点：欧姆表和多用电表的制作原理。难点：理解欧姆表和多用电表的制作原理。【预习自学】1.如何把电流表改装成电压表?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系?如果把电流表10mA刻度标为“0Ω”,5mA刻度标为“150Ω”,0mA刻度标为“∝Ω”,把其它电流刻度都按Rx=1.5/Ix-150转换成电阻刻度,它岂不成了一个能直接测量电阻的仪器?【合作探究】一、欧姆表(一)结构:欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成.就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，1思思考考与与讨讨论论AABAABR1AABR2电流表欧姆表电压表接上被测电阻后，与欧姆表内部电路一起组成闭合电路．(二)原理:闭合电路欧姆定律(电阻测量转换为电流测量)欧姆表:内阻R内=Rg+r+R=R中改变Rx,电流Ix随之改变,Rx与Ix一一对应.表头刻度Ix（二）使用1.测量电压怎样用多用电表测量小灯泡的电压?测量中应注意什么?步骤:1、选档2、测量3、读数注意:(1)将电压表并联在待测电路两端.(2)量程应大于小灯泡两端电压的估计值.(3)红表笔接高电势,黑表笔接低电势.(4)读数时先看量程再看小格,要正视表针.2.测量电流怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?步骤:1、选档2、测量3、读数注意:(1)将电流表串联在待测电路中.(2)量程应大于通过小灯泡电流的估计值.(3)电流应从红表笔流入电表.(4)读数时先看量程再看小格,要正视表针.23.测量电阻欧姆表的使用步骤①机械调0(左侧0):用螺丝刀进行机械调0(左侧0).②选挡:测电阻时选择合适的倍率.以使指针指在中央1/3刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率.③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度).④测量:将红黑表笔接被测电阻两端进行测量.⑤读数:将指针示数乘以倍率得测量值.⑥将选择开关调至off档或交流电压最高档位置.欧姆表的使用注意：(1)待测电阻要跟别的元件和电源断开.(2)倍率应使指针指在中间位置附近(3)换挡要重新电阻调零.(4)读数=表针示数×倍数.4、怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?(1)二极管的单向导电性二极管是一种半导体元件.导电特点:电流从正极流入电阻较小;电流从正极流出时电阻较大.(2)欧姆表中电流的方向电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入.(3)测量二极管的正向电阻①机械调0(左侧0):②选挡:将选择开关旋至低倍率的欧姆挡(例如“×10Ω挡).③电阻调0(右侧0):④测量:将黑表笔接触二极管正极,红表笔接触二极管负极,⑤读数:将指针示数乘以倍率得测量值.(2)测量二极管的反向电阻①机械调0(左侧0):②选挡:将选择开关旋至高倍率的欧姆挡(例如“×100Ω挡).③电阻调0(右侧0):④测量:将黑表笔接触二极管负极,红表笔接触二极管正极,.⑤读数:将指针示数乘以倍率得测量值.(3)应用:判断二极管的正负极;判断二极管的好坏.正向导通时,电阻约为几百欧姆;反向截止时,电阻约为几百千欧.正向电阻越小越好(不能为零);反向电阻越大越好(不能无限大).【当堂检测】1.关于多用电表上的电阻刻度线，下列说法正确的是（）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是不均匀的，电阻值越大，刻度线越密D.电阻刻度是不均匀的，电阻值越小，刻度线越密2.多用电表的“＋”孔插_________（填“红”或“黑”）表笔，电流是从该表笔流_________（填“进”...
