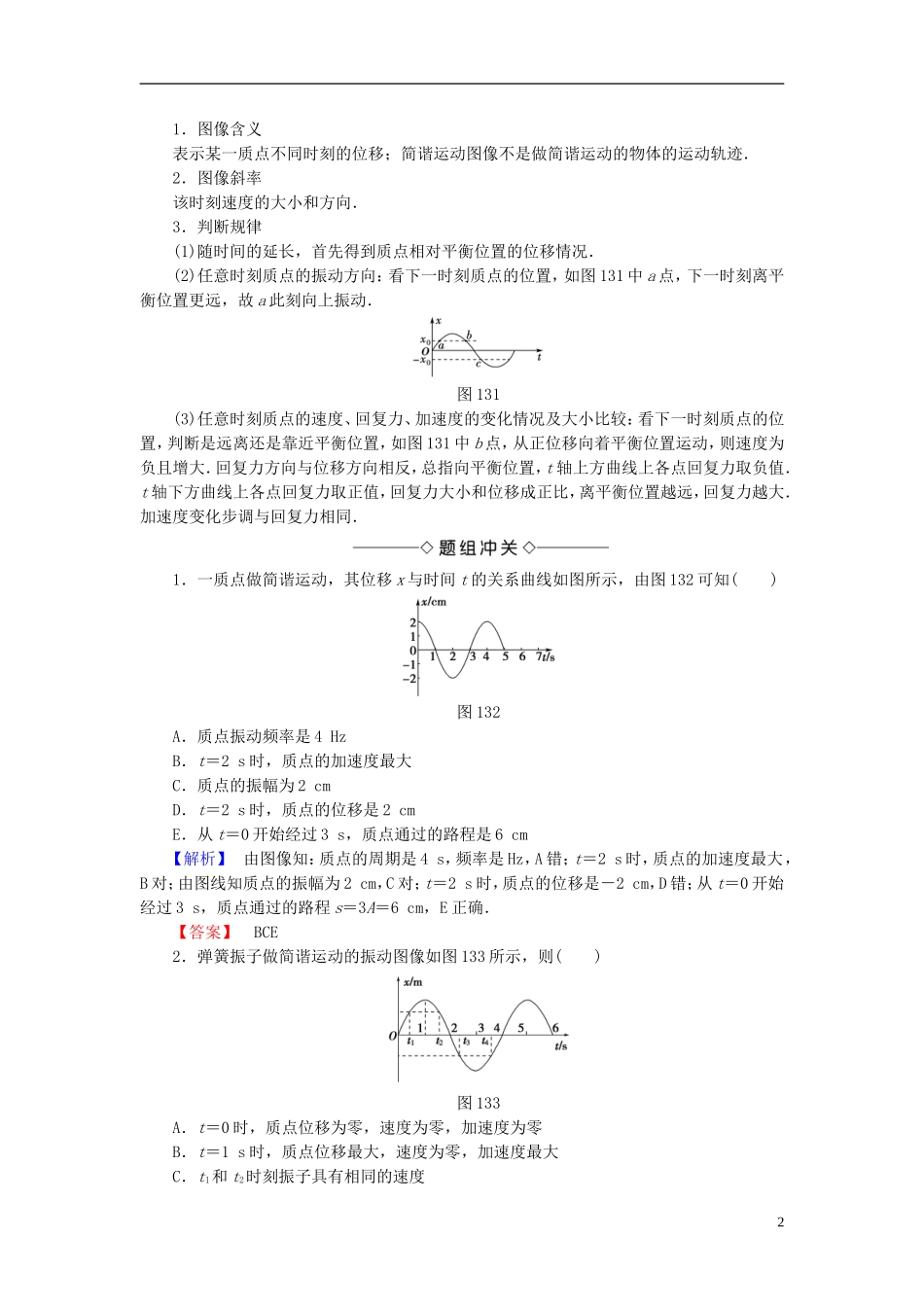

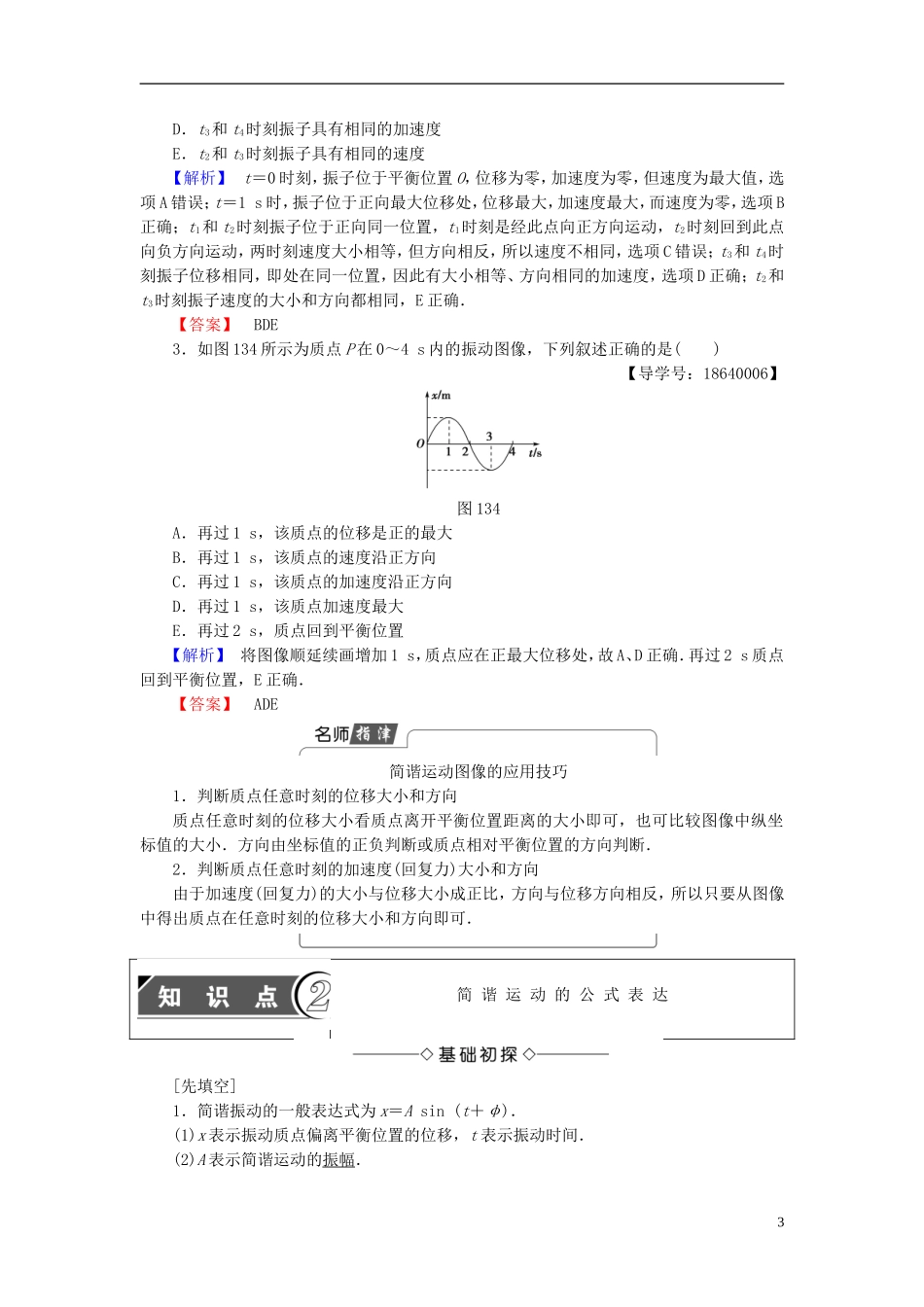

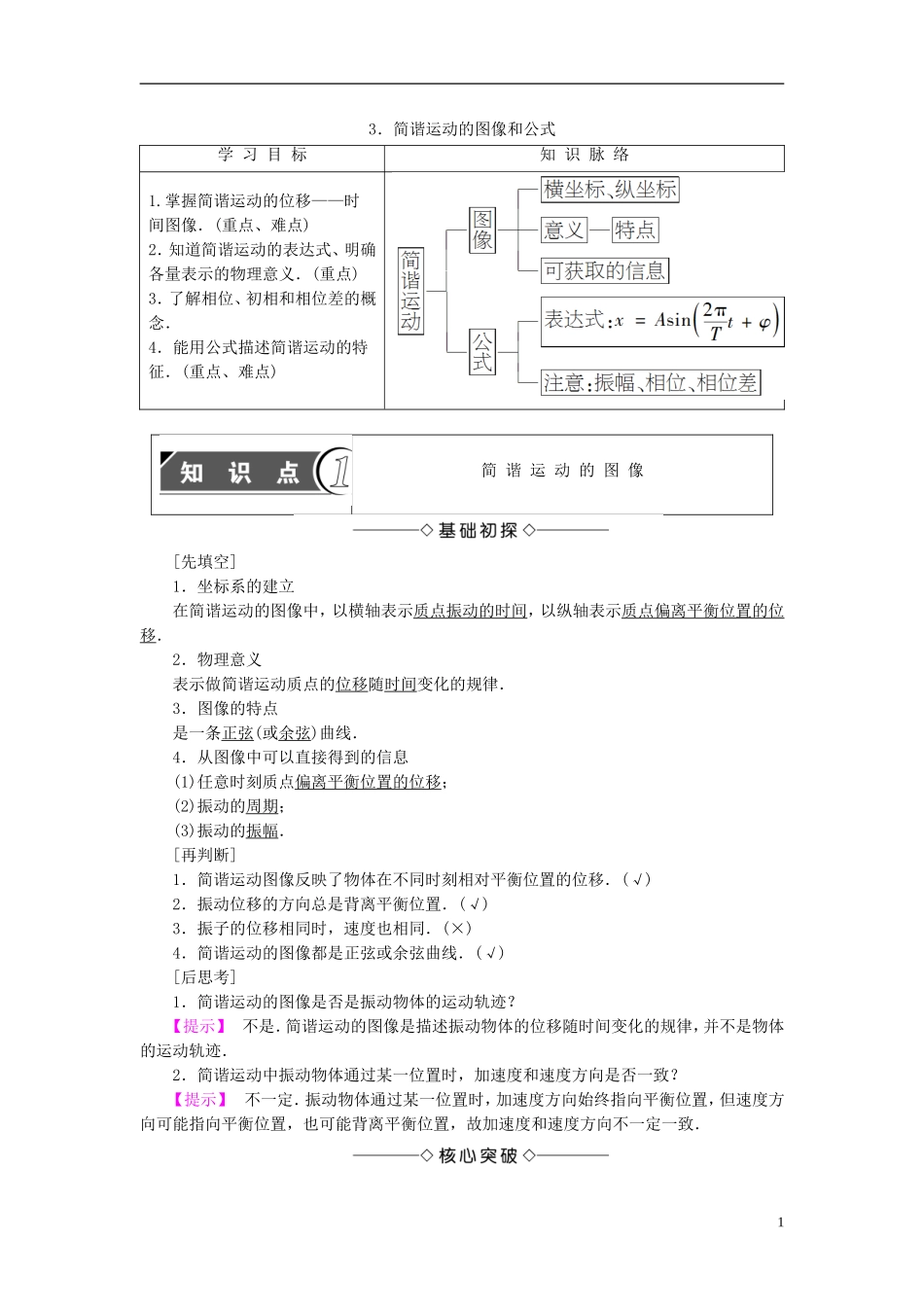

3．简谐运动的图像和公式学习目标知识脉络1.掌握简谐运动的位移——时间图像．(重点、难点)2．知道简谐运动的表达式、明确各量表示的物理意义．(重点)3．了解相位、初相和相位差的概念．4．能用公式描述简谐运动的特征．(重点、难点)简谐运动的图像[先填空]1．坐标系的建立在简谐运动的图像中，以横轴表示质点振动的时间，以纵轴表示质点偏离平衡位置的位移．2．物理意义表示做简谐运动质点的位移随时间变化的规律．3．图像的特点是一条正弦(或余弦)曲线．4．从图像中可以直接得到的信息(1)任意时刻质点偏离平衡位置的位移；(2)振动的周期；(3)振动的振幅．[再判断]1．简谐运动图像反映了物体在不同时刻相对平衡位置的位移．(√)2．振动位移的方向总是背离平衡位置．(√)3．振子的位移相同时，速度也相同．(×)4．简谐运动的图像都是正弦或余弦曲线．(√)[后思考]1．简谐运动的图像是否是振动物体的运动轨迹？【提示】不是．简谐运动的图像是描述振动物体的位移随时间变化的规律，并不是物体的运动轨迹．2．简谐运动中振动物体通过某一位置时，加速度和速度方向是否一致？【提示】不一定．振动物体通过某一位置时，加速度方向始终指向平衡位置，但速度方向可能指向平衡位置，也可能背离平衡位置，故加速度和速度方向不一定一致．11．图像含义表示某一质点不同时刻的位移；简谐运动图像不是做简谐运动的物体的运动轨迹．2．图像斜率该时刻速度的大小和方向．3．判断规律(1)随时间的延长，首先得到质点相对平衡位置的位移情况．(2)任意时刻质点的振动方向：看下一时刻质点的位置，如图131中a点，下一时刻离平衡位置更远，故a此刻向上振动．图131(3)任意时刻质点的速度、回复力、加速度的变化情况及大小比较：看下一时刻质点的位置，判断是远离还是靠近平衡位置，如图131中b点，从正位移向着平衡位置运动，则速度为负且增大．回复力方向与位移方向相反，总指向平衡位置，t轴上方曲线上各点回复力取负值．t轴下方曲线上各点回复力取正值，回复力大小和位移成正比，离平衡位置越远，回复力越大．加速度变化步调与回复力相同．1．一质点做简谐运动，其位移x与时间t的关系曲线如图所示，由图132可知()图132A．质点振动频率是4HzB．t＝2s时，质点的加速度最大C．质点的振幅为2cmD．t＝2s时，质点的位移是2cmE．从t＝0开始经过3s，质点通过的路程是6cm【解析】由图像知：质点的周期是4s，频率是Hz，A错；t＝2s时，质点的加速度最大，B对；由图线知质点的振幅为2cm，C对；t＝2s时，质点的位移是－2cm，D错；从t＝0开始经过3s，质点通过的路程s＝3A＝6cm，E正确．【答案】BCE2．弹簧振子做简谐运动的振动图像如图133所示，则()图133A．t＝0时，质点位移为零，速度为零，加速度为零B．t＝1s时，质点位移最大，速度为零，加速度最大C．t1和t2时刻振子具有相同的速度2D．t3和t4时刻振子具有相同的加速度E．t2和t3时刻振子具有相同的速度【解析】t＝0时刻，振子位于平衡位置O，位移为零，加速度为零，但速度为最大值，选项A错误；t＝1s时，振子位于正向最大位移处，位移最大，加速度最大，而速度为零，选项B正确；t1和t2时刻振子位于正向同一位置，t1时刻是经此点向正方向运动，t2时刻回到此点向负方向运动，两时刻速度大小相等，但方向相反，所以速度不相同，选项C错误；t3和t4时刻振子位移相同，即处在同一位置，因此有大小相等、方向相同的加速度，选项D正确；t2和t3时刻振子速度的大小和方向都相同，E正确．【答案】BDE3．如图134所示为质点P在0～4s内的振动图像，下列叙述正确的是()【导学号：18640006】图134A．再过1s，该质点的位移是正的最大B．再过1s，该质点的速度沿正方向C．再过1s，该质点的加速度沿正方向D．再过1s，该质点加速度最大E．再过2s，质点回到平衡位置【解析】将图像顺延续画增加1s，质点应在正最大位移处，故A、D正确．再过2s质点回到平衡位置，E正确．【答案】ADE简谐运动图像的应用技巧1．判断质点任意时刻的位移大小和方向质点任意时刻的位移大小看质点离开平衡位置距离的大小即可，也可比较图像中纵坐标值的大小．方向由坐标值的正负判断或质点相对平衡位置的方向判...
