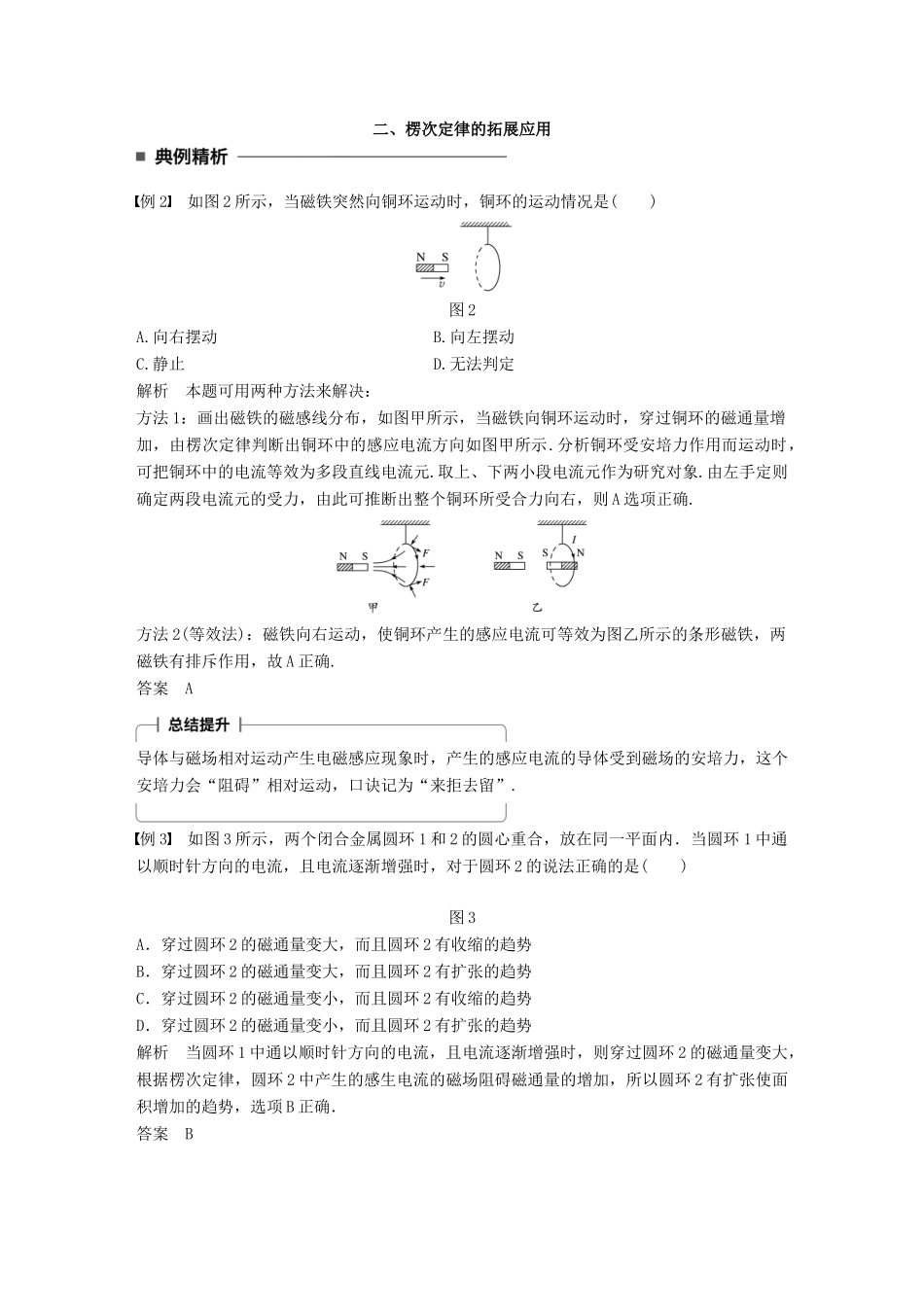

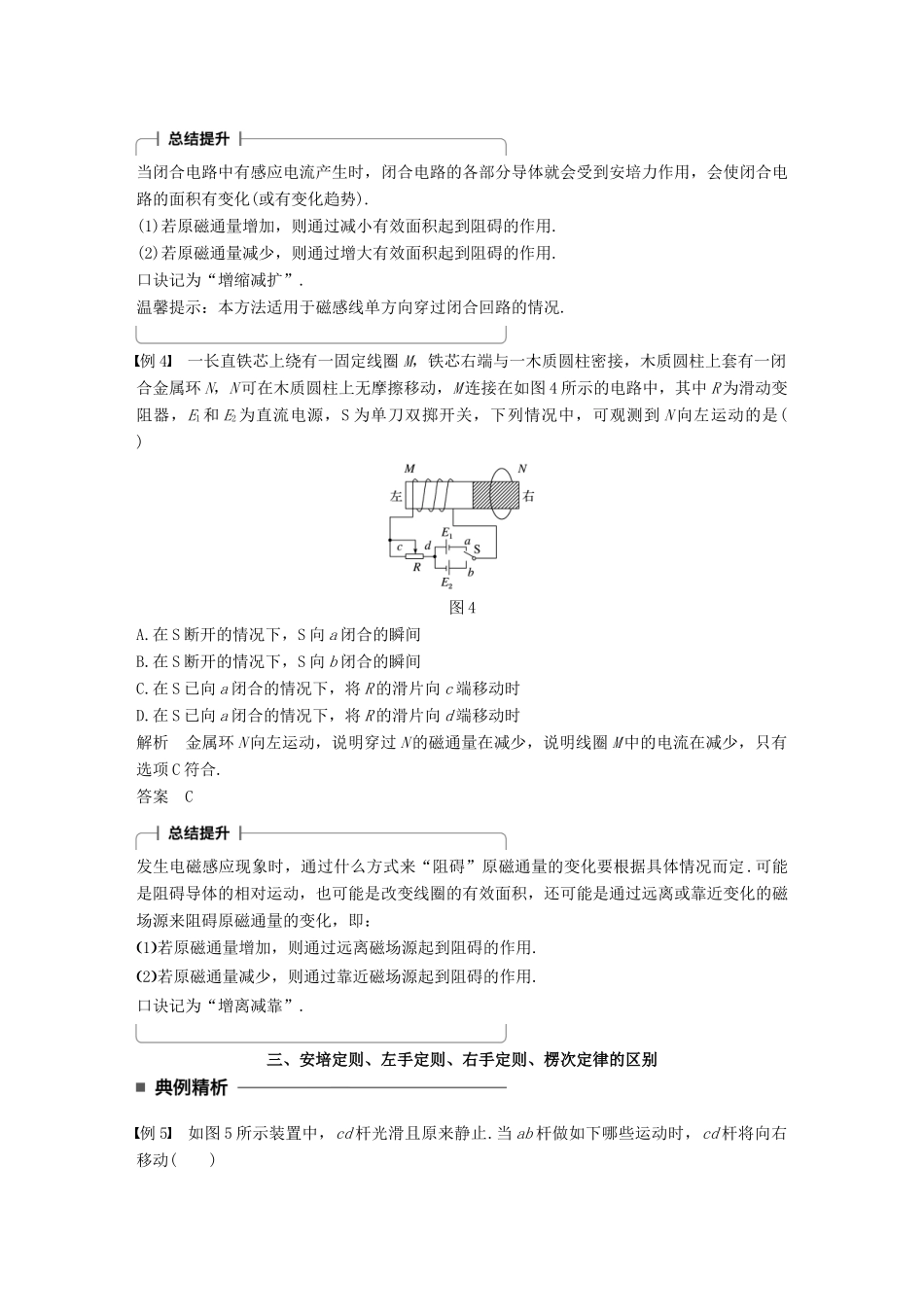

习题课（一）愣次定律的应用[目标定位]1.应用楞次定律判断感应电流的方向.2.理解安培定则、左手定则、右手定则和楞次定律的区别.一、楞次定律的基本应用1.楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化.2.应用楞次定律判断感应电流方向的一般步骤(1)明确所研究的闭合电路，判断原磁场的方向；(2)判断闭合电路内原磁场的磁通量的变化情况；(3)由楞次定律判断感应电流的磁场方向；(4)由安培定则根据感应电流的磁场方向，判断出感应电流的方向.图1例1如图1所示，一水平放置的矩形闭合线框abcd在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和位置Ⅲ都很接近位置Ⅱ，这个过程中线框的感应电流()A.沿abcd流动B.沿dcba流动C.先沿abcd流动，后沿dcba流动D.先沿dcba流动，后沿abcd流动解析由条形磁铁的磁场可知，线框在位置Ⅱ时穿过闭合线框的磁通量最少，为零，线框从位置Ⅰ到位置Ⅱ，从下向上穿过线框的磁通量在减少，线框从位置Ⅱ到位置Ⅲ，从上向下穿过线框的磁通量在增加，根据楞次定律可知感应电流的方向是abcd.答案A感应电流的磁场，总是阻碍引起感应电流的磁通量原磁场磁通量的变化.1当原磁场磁通量增加时，感应电流的磁场与原磁场方向相反.2当原磁场磁通量减少时，感应电流的磁场方向与原磁场方向相同.口诀记为“增反减同”.二、楞次定律的拓展应用例2如图2所示，当磁铁突然向铜环运动时，铜环的运动情况是()图2A.向右摆动B.向左摆动C.静止D.无法判定解析本题可用两种方法来解决：方法1：画出磁铁的磁感线分布，如图甲所示，当磁铁向铜环运动时，穿过铜环的磁通量增加，由楞次定律判断出铜环中的感应电流方向如图甲所示.分析铜环受安培力作用而运动时，可把铜环中的电流等效为多段直线电流元.取上、下两小段电流元作为研究对象.由左手定则确定两段电流元的受力，由此可推断出整个铜环所受合力向右，则A选项正确.方法2(等效法)：磁铁向右运动，使铜环产生的感应电流可等效为图乙所示的条形磁铁，两磁铁有排斥作用，故A正确.答案A导体与磁场相对运动产生电磁感应现象时，产生的感应电流的导体受到磁场的安培力，这个安培力会“阻碍”相对运动，口诀记为“来拒去留”.例3如图3所示，两个闭合金属圆环1和2的圆心重合，放在同一平面内．当圆环1中通以顺时针方向的电流，且电流逐渐增强时，对于圆环2的说法正确的是()图3A．穿过圆环2的磁通量变大，而且圆环2有收缩的趋势B．穿过圆环2的磁通量变大，而且圆环2有扩张的趋势C．穿过圆环2的磁通量变小，而且圆环2有收缩的趋势D．穿过圆环2的磁通量变小，而且圆环2有扩张的趋势解析当圆环1中通以顺时针方向的电流，且电流逐渐增强时，则穿过圆环2的磁通量变大，根据楞次定律，圆环2中产生的感生电流的磁场阻碍磁通量的增加，所以圆环2有扩张使面积增加的趋势，选项B正确．答案B当闭合电路中有感应电流产生时，闭合电路的各部分导体就会受到安培力作用，会使闭合电路的面积有变化(或有变化趋势).(1)若原磁通量增加，则通过减小有效面积起到阻碍的作用.(2)若原磁通量减少，则通过增大有效面积起到阻碍的作用.口诀记为“增缩减扩”.温馨提示：本方法适用于磁感线单方向穿过闭合回路的情况.例4一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动，M连接在如图4所示的电路中，其中R为滑动变阻器，E1和E2为直流电源，S为单刀双掷开关，下列情况中，可观测到N向左运动的是()图4A.在S断开的情况下，S向a闭合的瞬间B.在S断开的情况下，S向b闭合的瞬间C.在S已向a闭合的情况下，将R的滑片向c端移动时D.在S已向a闭合的情况下，将R的滑片向d端移动时解析金属环N向左运动，说明穿过N的磁通量在减少，说明线圈M中的电流在减少，只有选项C符合.答案C发生电磁感应现象时，通过什么方式来“阻碍”原磁通量的变化要根据具体情况而定.可能是阻碍导体的相对运动，也可能是改变线圈的有效面积，还可能是通过远离或靠近变化的磁场源来阻碍原磁通量的变化，即：1若原磁通量增加，则通过远...
