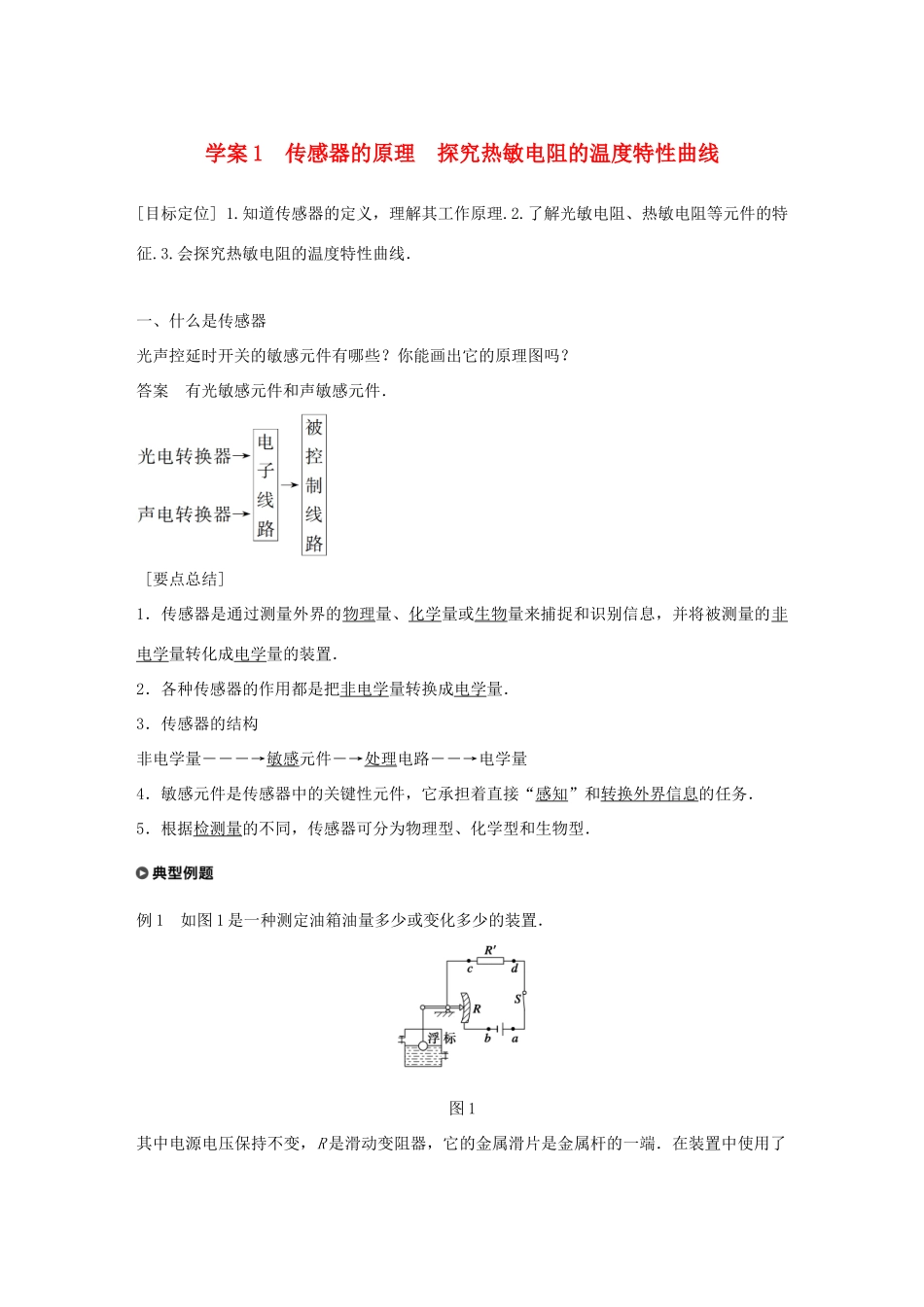

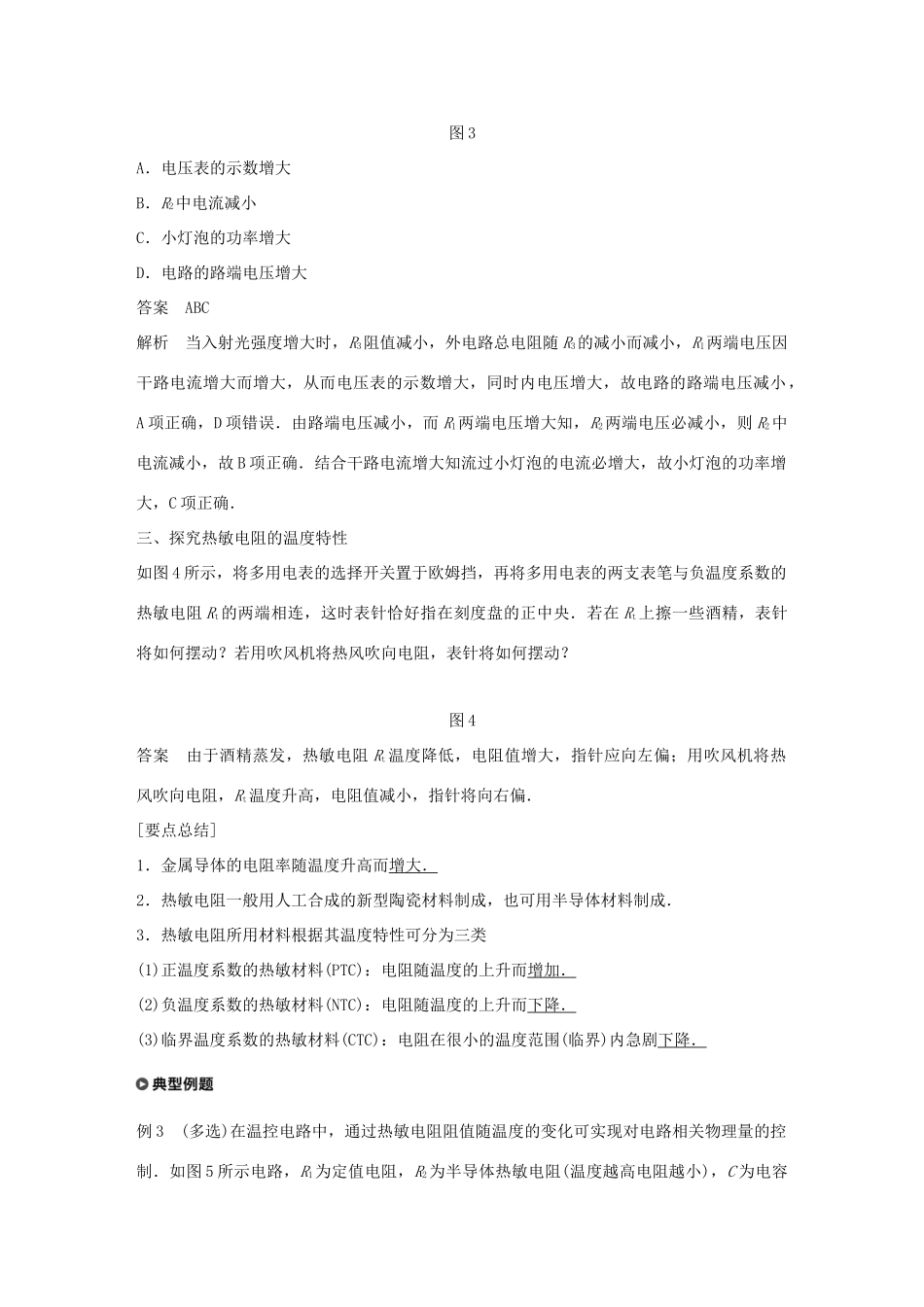

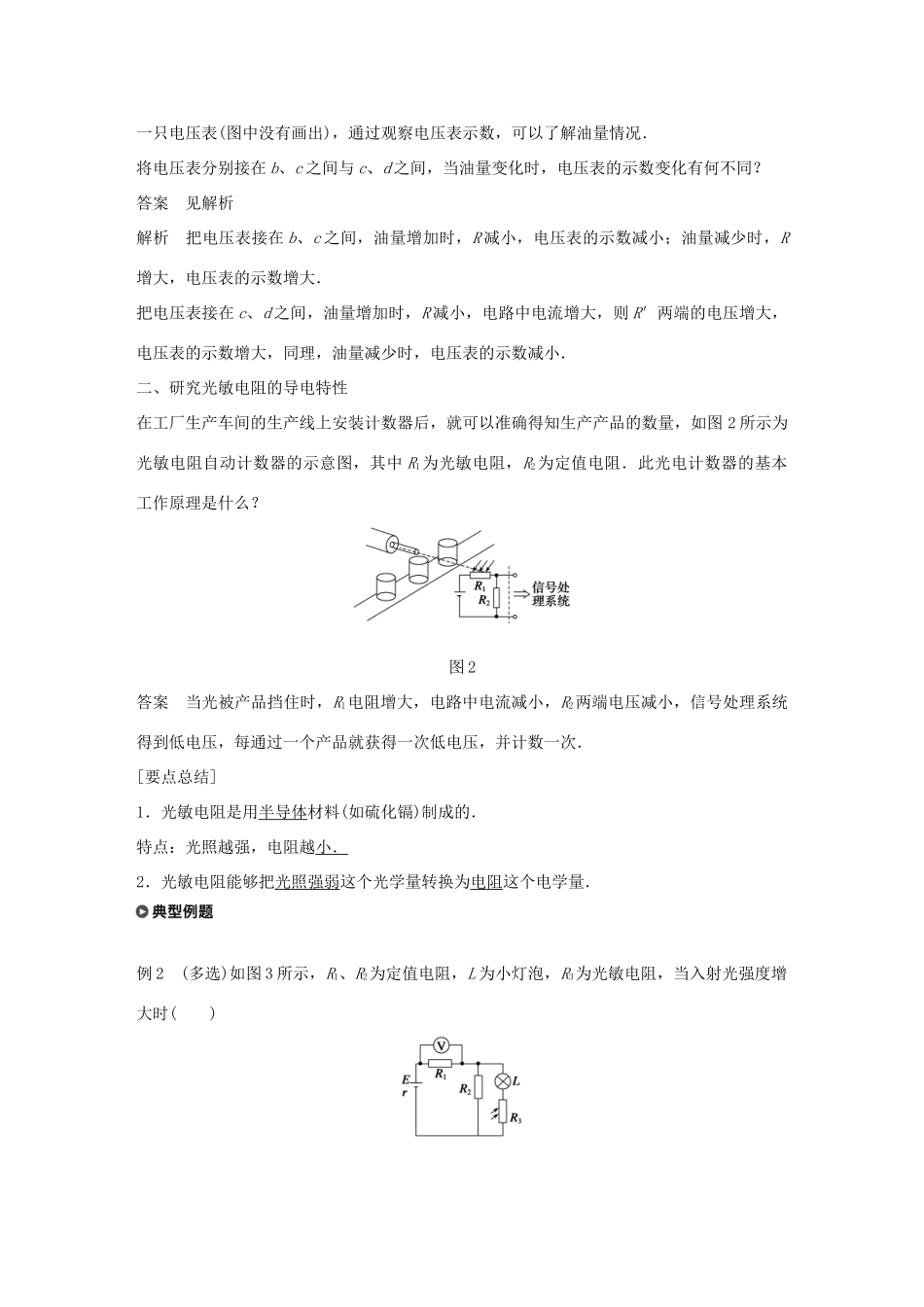

学案1传感器的原理探究热敏电阻的温度特性曲线[目标定位]1.知道传感器的定义，理解其工作原理.2.了解光敏电阻、热敏电阻等元件的特征.3.会探究热敏电阻的温度特性曲线．一、什么是传感器光声控延时开关的敏感元件有哪些？你能画出它的原理图吗？答案有光敏感元件和声敏感元件．[要点总结]1．传感器是通过测量外界的物理量、化学量或生物量来捕捉和识别信息，并将被测量的非电学量转化成电学量的装置．2．各种传感器的作用都是把非电学量转换成电学量．3．传感器的结构非电学量―――→敏感元件―→处理电路――→电学量4．敏感元件是传感器中的关键性元件，它承担着直接“感知”和转换外界信息的任务．5．根据检测量的不同，传感器可分为物理型、化学型和生物型．例1如图1是一种测定油箱油量多少或变化多少的装置．图1其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杆的一端．在装置中使用了一只电压表(图中没有画出)，通过观察电压表示数，可以了解油量情况．将电压表分别接在b、c之间与c、d之间，当油量变化时，电压表的示数变化有何不同？答案见解析解析把电压表接在b、c之间，油量增加时，R减小，电压表的示数减小；油量减少时，R增大，电压表的示数增大．把电压表接在c、d之间，油量增加时，R减小，电路中电流增大，则R′两端的电压增大，电压表的示数增大，同理，油量减少时，电压表的示数减小．二、研究光敏电阻的导电特性在工厂生产车间的生产线上安装计数器后，就可以准确得知生产产品的数量，如图2所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是什么？图2答案当光被产品挡住时，R1电阻增大，电路中电流减小，R2两端电压减小，信号处理系统得到低电压，每通过一个产品就获得一次低电压，并计数一次．[要点总结]1．光敏电阻是用半导体材料(如硫化镉)制成的．特点：光照越强，电阻越小．2．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量．例2(多选)如图3所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当入射光强度增大时()图3A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大答案ABC解析当入射光强度增大时，R3阻值减小，外电路总电阻随R3的减小而减小，R1两端电压因干路电流增大而增大，从而电压表的示数增大，同时内电压增大，故电路的路端电压减小，A项正确，D项错误．由路端电压减小，而R1两端电压增大知，R2两端电压必减小，则R2中电流减小，故B项正确．结合干路电流增大知流过小灯泡的电流必增大，故小灯泡的功率增大，C项正确．三、探究热敏电阻的温度特性如图4所示，将多用电表的选择开关置于欧姆挡，再将多用电表的两支表笔与负温度系数的热敏电阻Rt的两端相连，这时表针恰好指在刻度盘的正中央．若在Rt上擦一些酒精，表针将如何摆动？若用吹风机将热风吹向电阻，表针将如何摆动？图4答案由于酒精蒸发，热敏电阻Rt温度降低，电阻值增大，指针应向左偏；用吹风机将热风吹向电阻，Rt温度升高，电阻值减小，指针将向右偏．[要点总结]1．金属导体的电阻率随温度升高而增大．2．热敏电阻一般用人工合成的新型陶瓷材料制成，也可用半导体材料制成．3．热敏电阻所用材料根据其温度特性可分为三类(1)正温度系数的热敏材料(PTC)：电阻随温度的上升而增加．(2)负温度系数的热敏材料(NTC)：电阻随温度的上升而下降．(3)临界温度系数的热敏材料(CTC)：电阻在很小的温度范围(临界)内急剧下降．例3(多选)在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图5所示电路，R1为定值电阻，R2为半导体热敏电阻(温度越高电阻越小)，C为电容器．当环境温度降低时()图5A．电容器C的带电荷量增大B．电压表的读数增大C．电容器C两板间的电场强度减小D．R1消耗的功率增大答案AB解析当环境温度降低时，R2变大，电路的总电阻变大，由I＝知I变小，又U＝E－Ir，电压表的读数U增大，B正确；又由P1＝I2R1可知，R1消耗的功率P1变小，D错误；电容器两板间的电压U2＝U－U1，U1＝IR1，可知U1变小，U2变大，由场强E′＝，Q＝CU2可知Q、E′都增大，故A正确，C错误.1...
