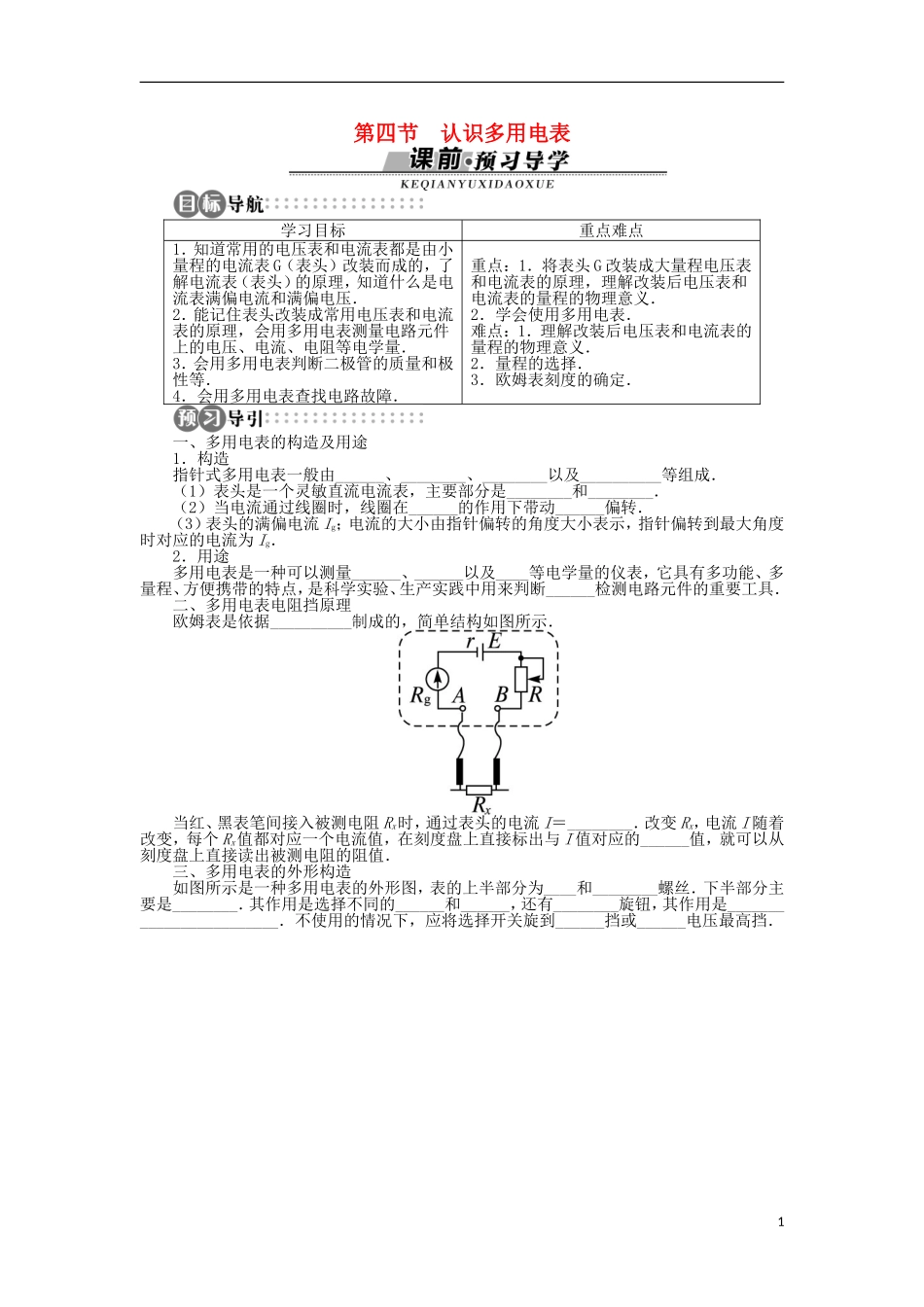

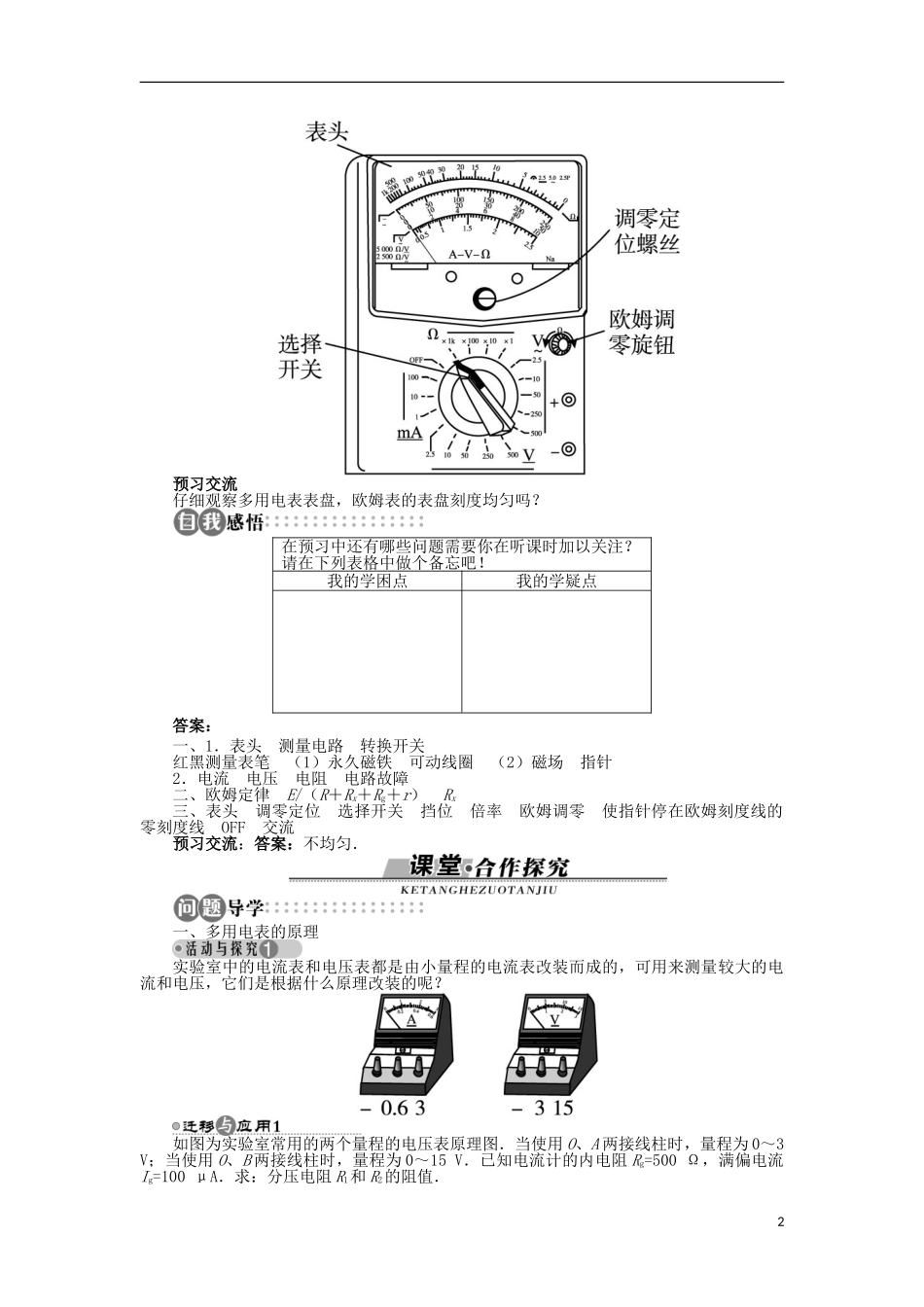

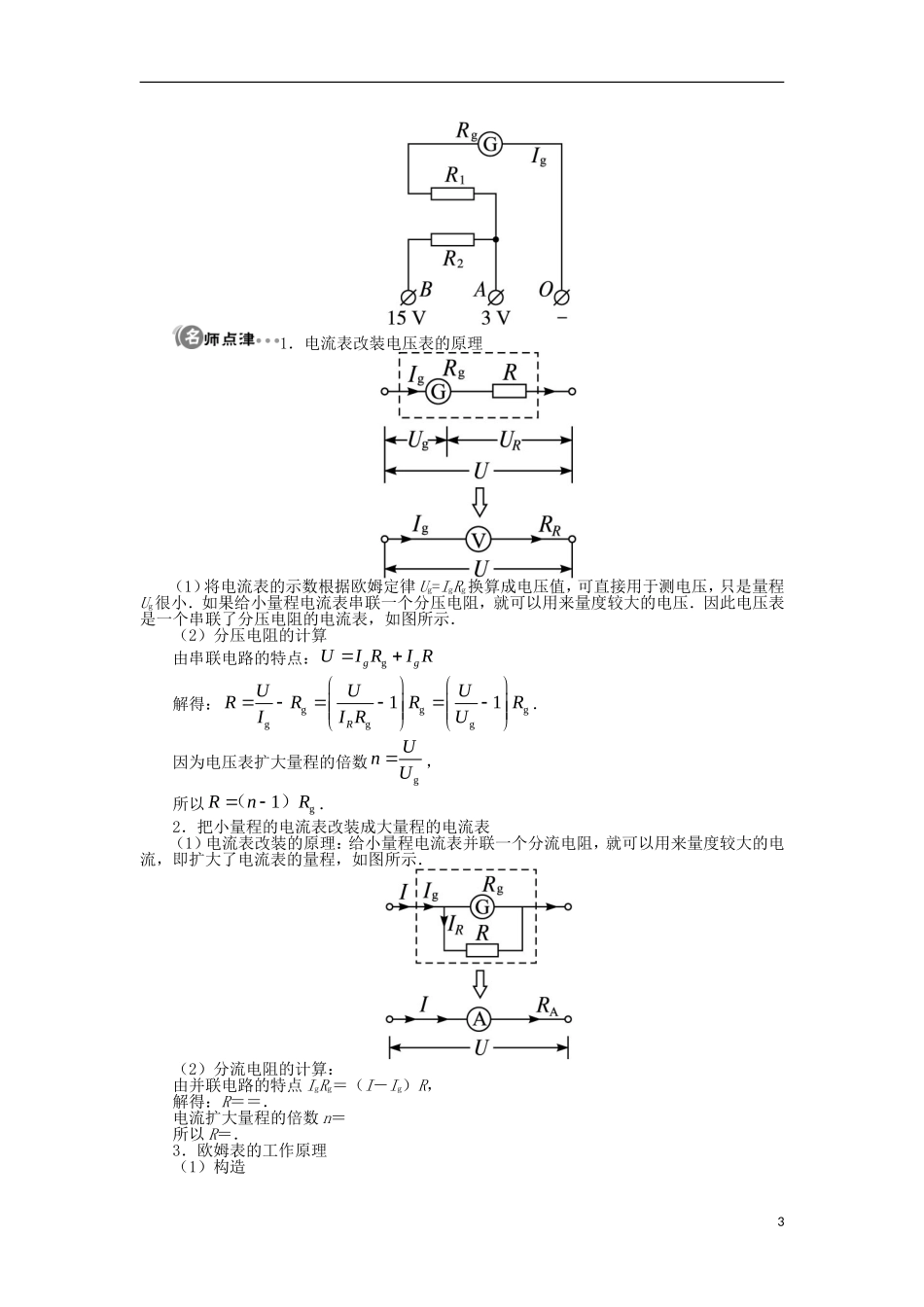

第四节认识多用电表学习目标重点难点1．知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的，了解电流表（表头）的原理，知道什么是电流表满偏电流和满偏电压．2．能记住表头改装成常用电压表和电流表的原理，会用多用电表测量电路元件上的电压、电流、电阻等电学量．3．会用多用电表判断二极管的质量和极性等．4．会用多用电表查找电路故障．重点：1．将表头G改装成大量程电压表和电流表的原理，理解改装后电压表和电流表的量程的物理意义．2．学会使用多用电表．难点：1．理解改装后电压表和电流表的量程的物理意义．2．量程的选择．3．欧姆表刻度的确定．一、多用电表的构造及用途1．构造指针式多用电表一般由______、________、________以及__________等组成．（1）表头是一个灵敏直流电流表，主要部分是________和________．（2）当电流通过线圈时，线圈在______的作用下带动______偏转．（3）表头的满偏电流Ig；电流的大小由指针偏转的角度大小表示，指针偏转到最大角度时对应的电流为Ig．2．用途多用电表是一种可以测量______、______以及____等电学量的仪表，它具有多功能、多量程、方便携带的特点，是科学实验、生产实践中用来判断______检测电路元件的重要工具．二、多用电表电阻挡原理欧姆表是依据__________制成的，简单结构如图所示．当红、黑表笔间接入被测电阻Rx时，通过表头的电流I＝________．改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的______值，就可以从刻度盘上直接读出被测电阻的阻值．三、多用电表的外形构造如图所示是一种多用电表的外形图，表的上半部分为____和________螺丝．下半部分主要是________．其作用是选择不同的______和______，还有________旋钮，其作用是________________________．不使用的情况下，应将选择开关旋到______挡或______电压最高挡．1预习交流仔细观察多用电表表盘，欧姆表的表盘刻度均匀吗？在预习中还有哪些问题需要你在听课时加以关注？请在下列表格中做个备忘吧！我的学困点我的学疑点答案：一、1．表头测量电路转换开关红黑测量表笔（1）永久磁铁可动线圈（2）磁场指针2．电流电压电阻电路故障二、欧姆定律E/（R＋Rx＋Rg＋r）Rx三、表头调零定位选择开关挡位倍率欧姆调零使指针停在欧姆刻度线的零刻度线OFF交流预习交流：答案：不均匀．一、多用电表的原理实验室中的电流表和电压表都是由小量程的电流表改装而成的，可用来测量较大的电流和电压，它们是根据什么原理改装的呢？如图为实验室常用的两个量程的电压表原理图．当使用O、A两接线柱时，量程为0～3V；当使用O、B两接线柱时，量程为0～15V．已知电流计的内电阻Rg=500Ω，满偏电流Ig=100μA．求：分压电阻R1和R2的阻值．21．电流表改装电压表的原理（1）将电流表的示数根据欧姆定律Ug=IgRg换算成电压值，可直接用于测电压，只是量程Ug很小．如果给小量程电流表串联一个分压电阻，就可以用来量度较大的电压．因此电压表是一个串联了分压电阻的电流表，如图所示．（2）分压电阻的计算由串联电路的特点：gggUIRIR解得：gggggg11RUUURRRRIIRU．因为电压表扩大量程的倍数gUnU，所以g1RnR（）．2．把小量程的电流表改装成大量程的电流表（1）电流表改装的原理：给小量程电流表并联一个分流电阻，就可以用来量度较大的电流，即扩大了电流表的量程，如图所示．（2）分流电阻的计算：由并联电路的特点IgRg＝（I－Ig）R，解得：R＝＝．电流扩大量程的倍数n＝所以R＝．3．欧姆表的工作原理（1）构造3欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，是电流表（表头），内阻为Rg，满偏电流为Ig，电池的电动势为E，内阻为r．电阻R是可变电阻，也叫调零电阻．（2）原理①当红、黑表笔相接时（图甲），相当于被测电阻Rx＝0，调节R的阻值，使E/（r＋Rg＋R）＝Ig，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为欧姆表刻度的零点．r＋Rg＋R是欧姆表的内阻．②当红、黑表笔不接触时（图乙），相当于被测电阻Rx→∞，电流表中没有电流，表头的指针不偏转...
