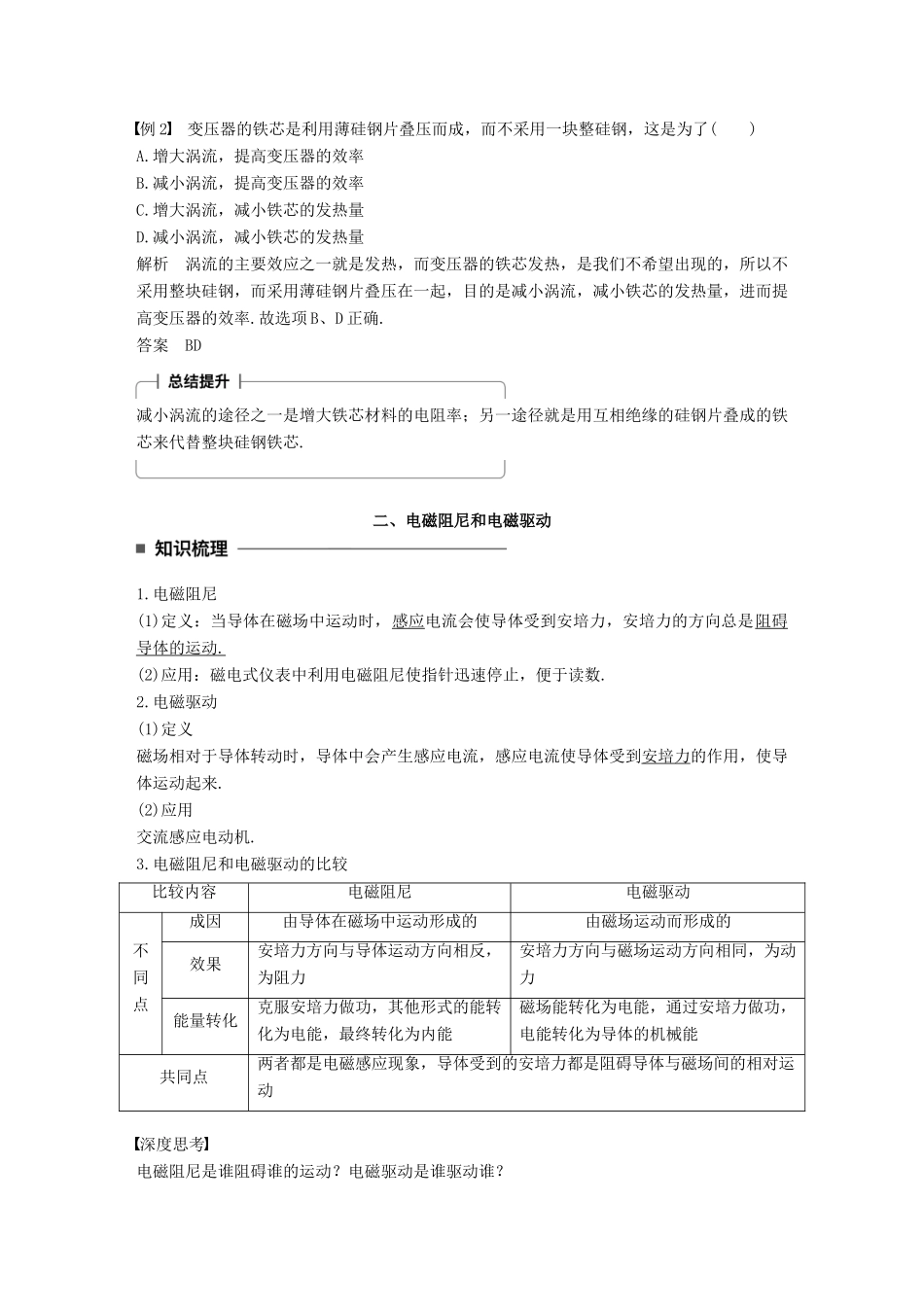

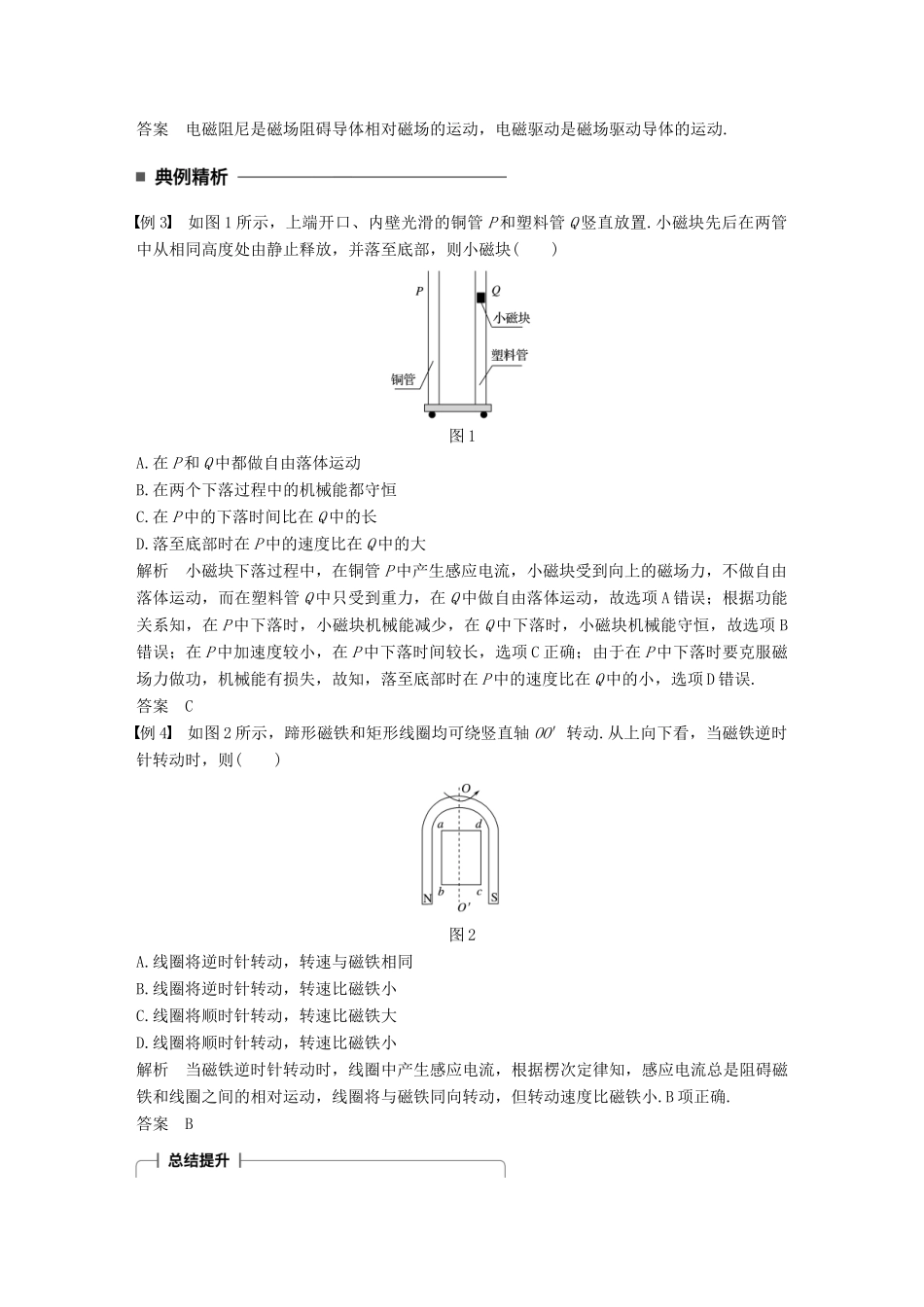

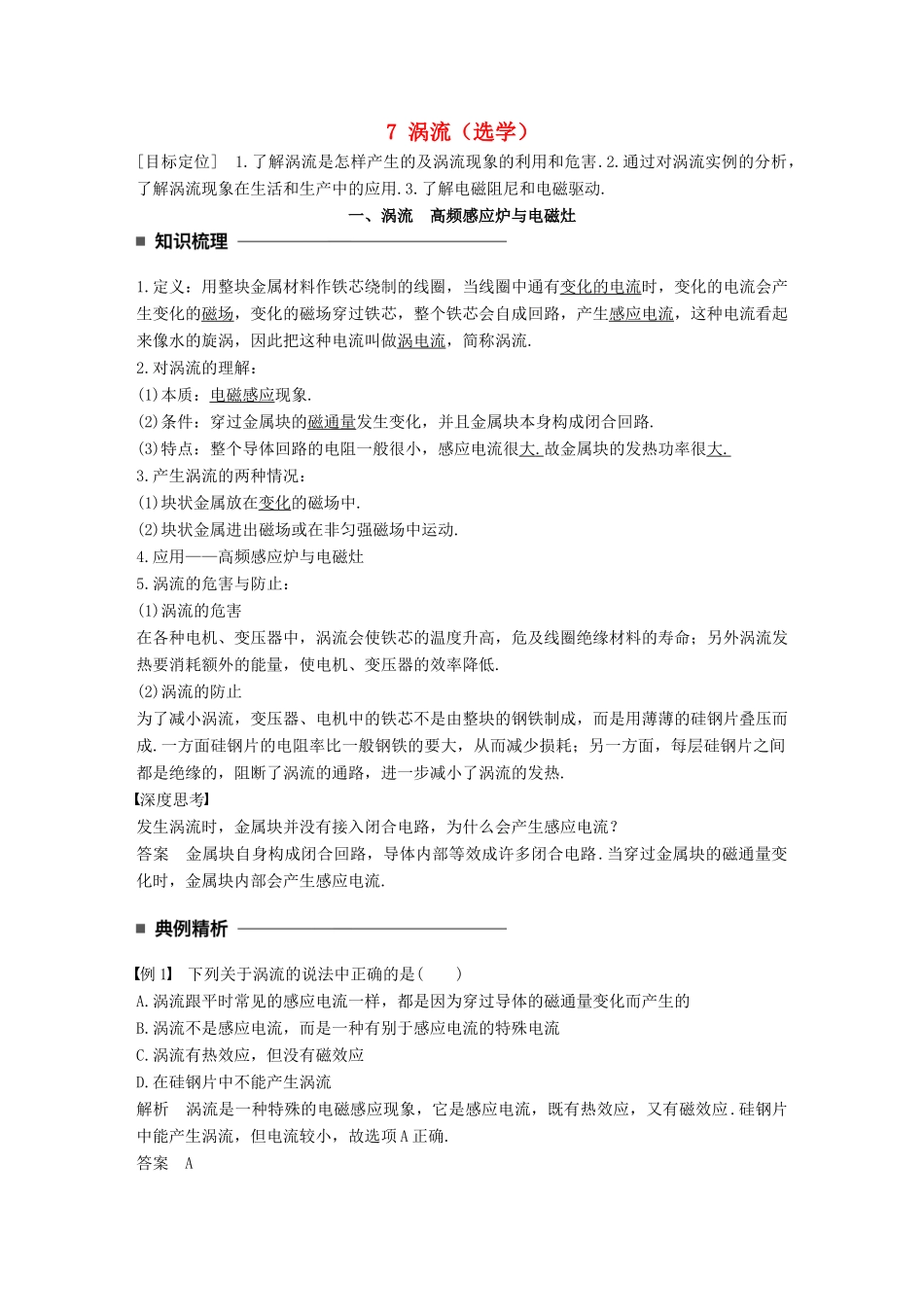

7涡流（选学）[目标定位]1.了解涡流是怎样产生的及涡流现象的利用和危害.2.通过对涡流实例的分析，了解涡流现象在生活和生产中的应用.3.了解电磁阻尼和电磁驱动.一、涡流高频感应炉与电磁灶1.定义：用整块金属材料作铁芯绕制的线圈，当线圈中通有变化的电流时，变化的电流会产生变化的磁场，变化的磁场穿过铁芯，整个铁芯会自成回路，产生感应电流，这种电流看起来像水的旋涡，因此把这种电流叫做涡电流，简称涡流.2.对涡流的理解：(1)本质：电磁感应现象.(2)条件：穿过金属块的磁通量发生变化，并且金属块本身构成闭合回路.(3)特点：整个导体回路的电阻一般很小，感应电流很大.故金属块的发热功率很大.3.产生涡流的两种情况：(1)块状金属放在变化的磁场中.(2)块状金属进出磁场或在非匀强磁场中运动.4.应用——高频感应炉与电磁灶5.涡流的危害与防止：(1)涡流的危害在各种电机、变压器中，涡流会使铁芯的温度升高，危及线圈绝缘材料的寿命；另外涡流发热要消耗额外的能量，使电机、变压器的效率降低.(2)涡流的防止为了减小涡流，变压器、电机中的铁芯不是由整块的钢铁制成，而是用薄薄的硅钢片叠压而成.一方面硅钢片的电阻率比一般钢铁的要大，从而减少损耗；另一方面，每层硅钢片之间都是绝缘的，阻断了涡流的通路，进一步减小了涡流的发热.深度思考发生涡流时，金属块并没有接入闭合电路，为什么会产生感应电流？答案金属块自身构成闭合回路，导体内部等效成许多闭合电路.当穿过金属块的磁通量变化时，金属块内部会产生感应电流.例1下列关于涡流的说法中正确的是()A.涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的B.涡流不是感应电流，而是一种有别于感应电流的特殊电流C.涡流有热效应，但没有磁效应D.在硅钢片中不能产生涡流解析涡流是一种特殊的电磁感应现象，它是感应电流，既有热效应，又有磁效应.硅钢片中能产生涡流，但电流较小，故选项A正确.答案A例2变压器的铁芯是利用薄硅钢片叠压而成，而不采用一块整硅钢，这是为了()A.增大涡流，提高变压器的效率B.减小涡流，提高变压器的效率C.增大涡流，减小铁芯的发热量D.减小涡流，减小铁芯的发热量解析涡流的主要效应之一就是发热，而变压器的铁芯发热，是我们不希望出现的，所以不采用整块硅钢，而采用薄硅钢片叠压在一起，目的是减小涡流，减小铁芯的发热量，进而提高变压器的效率.故选项B、D正确.答案BD减小涡流的途径之一是增大铁芯材料的电阻率；另一途径就是用互相绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯.二、电磁阻尼和电磁驱动1.电磁阻尼(1)定义：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动.(2)应用：磁电式仪表中利用电磁阻尼使指针迅速停止，便于读数.2.电磁驱动(1)定义磁场相对于导体转动时，导体中会产生感应电流，感应电流使导体受到安培力的作用，使导体运动起来.(2)应用交流感应电动机.3.电磁阻尼和电磁驱动的比较比较内容电磁阻尼电磁驱动不同点成因由导体在磁场中运动形成的由磁场运动而形成的效果安培力方向与导体运动方向相反，为阻力安培力方向与磁场运动方向相同，为动力能量转化克服安培力做功，其他形式的能转化为电能，最终转化为内能磁场能转化为电能，通过安培力做功，电能转化为导体的机械能共同点两者都是电磁感应现象，导体受到的安培力都是阻碍导体与磁场间的相对运动深度思考电磁阻尼是谁阻碍谁的运动？电磁驱动是谁驱动谁？答案电磁阻尼是磁场阻碍导体相对磁场的运动，电磁驱动是磁场驱动导体的运动.例3如图1所示，上端开口、内壁光滑的铜管P和塑料管Q竖直放置.小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块()图1A.在P和Q中都做自由落体运动B.在两个下落过程中的机械能都守恒C.在P中的下落时间比在Q中的长D.落至底部时在P中的速度比在Q中的大解析小磁块下落过程中，在铜管P中产生感应电流，小磁块受到向上的磁场力，不做自由落体运动，而在塑料管Q中只受到重力，在Q中做自由落体运动，故选项A错误；根据功能关系知，在P中下落时，小磁块机械能减少，在Q中下落时，小磁块机械能守恒，故选项B错误；在P中...
