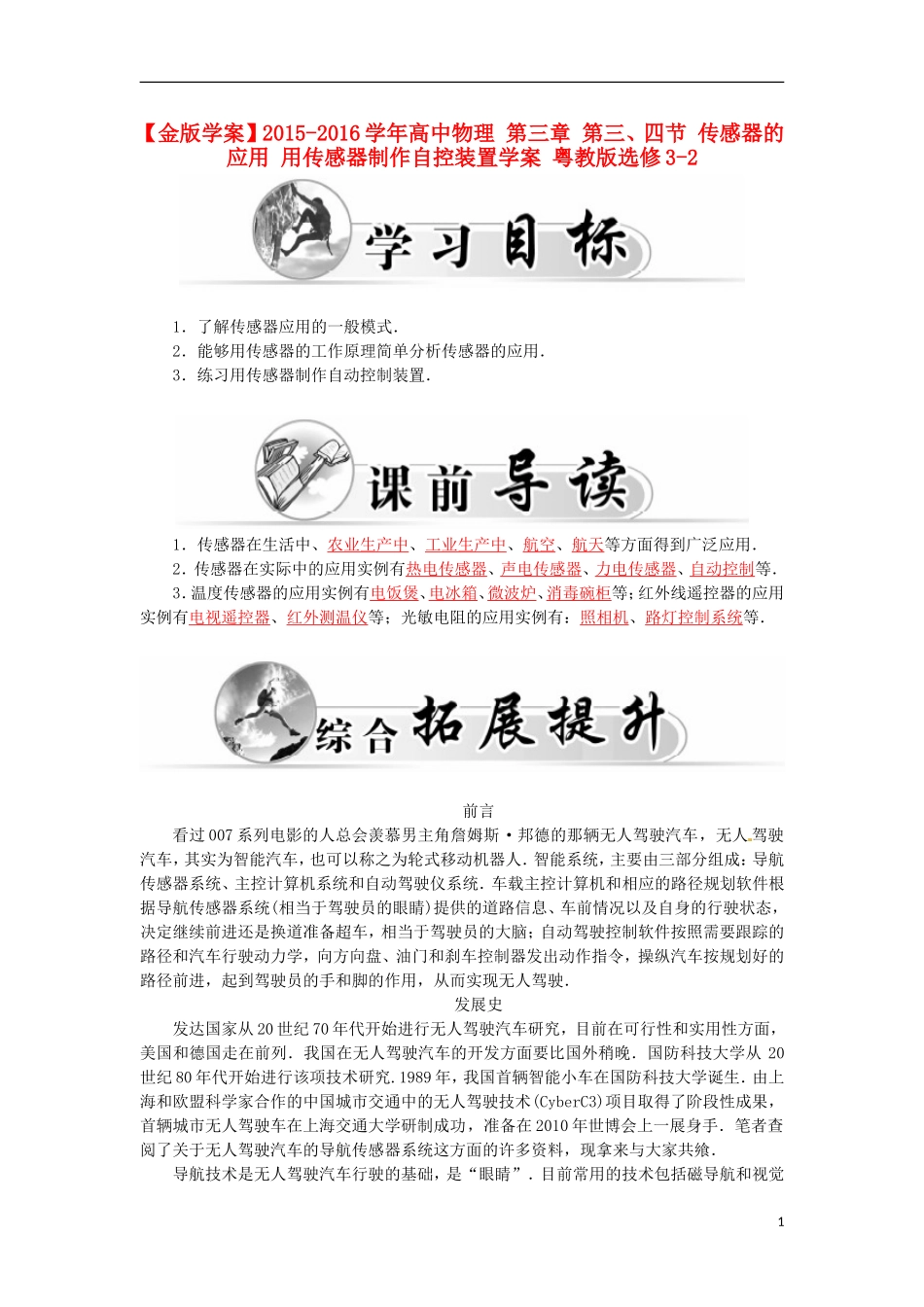

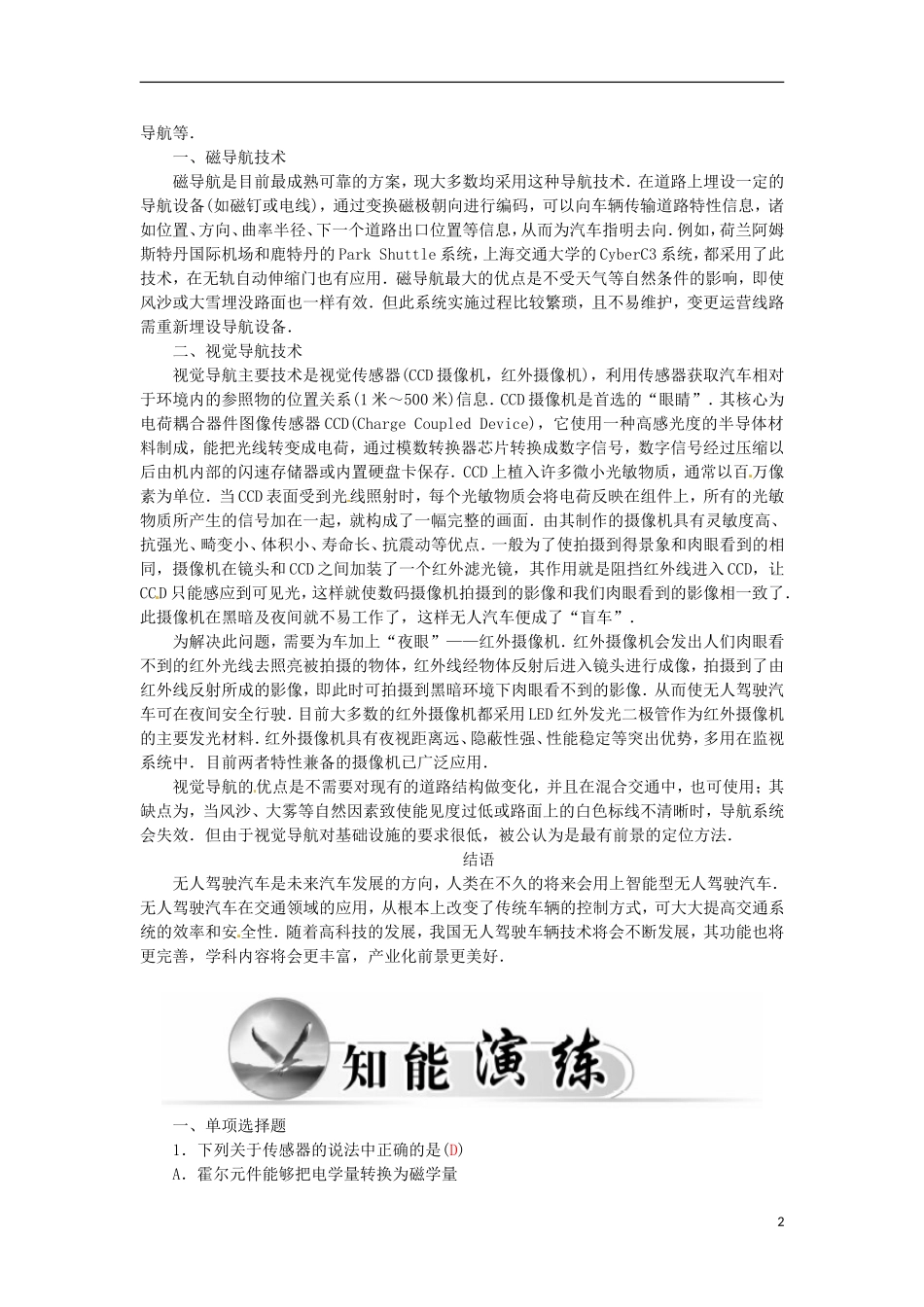

【金版学案】2015-2016学年高中物理第三章第三、四节传感器的应用用传感器制作自控装置学案粤教版选修3-21．了解传感器应用的一般模式．2．能够用传感器的工作原理简单分析传感器的应用．3．练习用传感器制作自动控制装置．1．传感器在生活中、农业生产中、工业生产中、航空、航天等方面得到广泛应用．2．传感器在实际中的应用实例有热电传感器、声电传感器、力电传感器、自动控制等．3．温度传感器的应用实例有电饭煲、电冰箱、微波炉、消毒碗柜等；红外线遥控器的应用实例有电视遥控器、红外测温仪等；光敏电阻的应用实例有：照相机、路灯控制系统等．前言看过007系列电影的人总会羡慕男主角詹姆斯·邦德的那辆无人驾驶汽车，无人驾驶汽车，其实为智能汽车，也可以称之为轮式移动机器人．智能系统，主要由三部分组成：导航传感器系统、主控计算机系统和自动驾驶仪系统．车载主控计算机和相应的路径规划软件根据导航传感器系统(相当于驾驶员的眼睛)提供的道路信息、车前情况以及自身的行驶状态，决定继续前进还是换道准备超车，相当于驾驶员的大脑；自动驾驶控制软件按照需要跟踪的路径和汽车行驶动力学，向方向盘、油门和刹车控制器发出动作指令，操纵汽车按规划好的路径前进，起到驾驶员的手和脚的作用，从而实现无人驾驶．发展史发达国家从20世纪70年代开始进行无人驾驶汽车研究，目前在可行性和实用性方面，美国和德国走在前列．我国在无人驾驶汽车的开发方面要比国外稍晚．国防科技大学从20世纪80年代开始进行该项技术研究.1989年，我国首辆智能小车在国防科技大学诞生．由上海和欧盟科学家合作的中国城市交通中的无人驾驶技术(CyberC3)项目取得了阶段性成果，首辆城市无人驾驶车在上海交通大学研制成功，准备在2010年世博会上一展身手．笔者查阅了关于无人驾驶汽车的导航传感器系统这方面的许多资料，现拿来与大家共飨．导航技术是无人驾驶汽车行驶的基础，是“眼睛”．目前常用的技术包括磁导航和视觉1导航等．一、磁导航技术磁导航是目前最成熟可靠的方案，现大多数均采用这种导航技术．在道路上埋设一定的导航设备(如磁钉或电线)，通过变换磁极朝向进行编码，可以向车辆传输道路特性信息，诸如位置、方向、曲率半径、下一个道路出口位置等信息，从而为汽车指明去向．例如，荷兰阿姆斯特丹国际机场和鹿特丹的ParkShuttle系统，上海交通大学的CyberC3系统，都采用了此技术，在无轨自动伸缩门也有应用．磁导航最大的优点是不受天气等自然条件的影响，即使风沙或大雪埋没路面也一样有效．但此系统实施过程比较繁琐，且不易维护，变更运营线路需重新埋设导航设备．二、视觉导航技术视觉导航主要技术是视觉传感器(CCD摄像机，红外摄像机)，利用传感器获取汽车相对于环境内的参照物的位置关系(1米～500米)信息．CCD摄像机是首选的“眼睛”．其核心为电荷耦合器件图像传感器CCD(ChargeCoupledDevice)，它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由机内部的闪速存储器或内置硬盘卡保存．CCD上植入许多微小光敏物质，通常以百万像素为单位．当CCD表面受到光线照射时，每个光敏物质会将电荷反映在组件上，所有的光敏物质所产生的信号加在一起，就构成了一幅完整的画面．由其制作的摄像机具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点．一般为了使拍摄到得景象和肉眼看到的相同，摄像机在镜头和CCD之间加装了一个红外滤光镜，其作用就是阻挡红外线进入CCD，让CCD只能感应到可见光，这样就使数码摄像机拍摄到的影像和我们肉眼看到的影像相一致了．此摄像机在黑暗及夜间就不易工作了，这样无人汽车便成了“盲车”．为解决此问题，需要为车加上“夜眼”——红外摄像机．红外摄像机会发出人们肉眼看不到的红外光线去照亮被拍摄的物体，红外线经物体反射后进入镜头进行成像，拍摄到了由红外线反射所成的影像，即此时可拍摄到黑暗环境下肉眼看不到的影像．从而使无人驾驶汽车可在夜间安全行驶．目前大多数的红外摄像机都采用LED红外发光二极管作为红外摄像机的主要发光材料．红外摄像机具有夜视距离...
