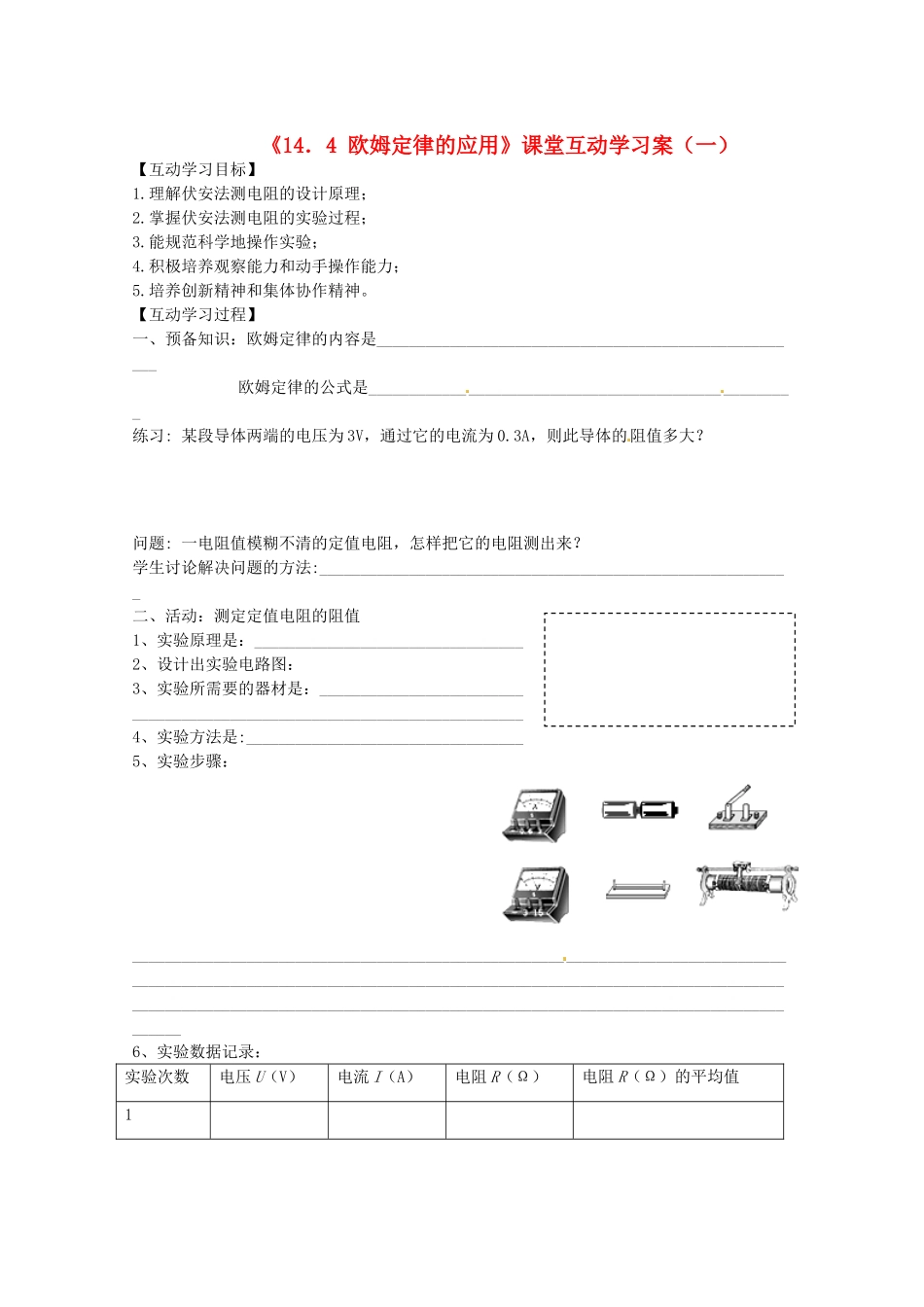

江苏省射阳县特庸中学九年级物理上册《欧姆定律的应用》学案(一) 苏教版_第1页
1/5

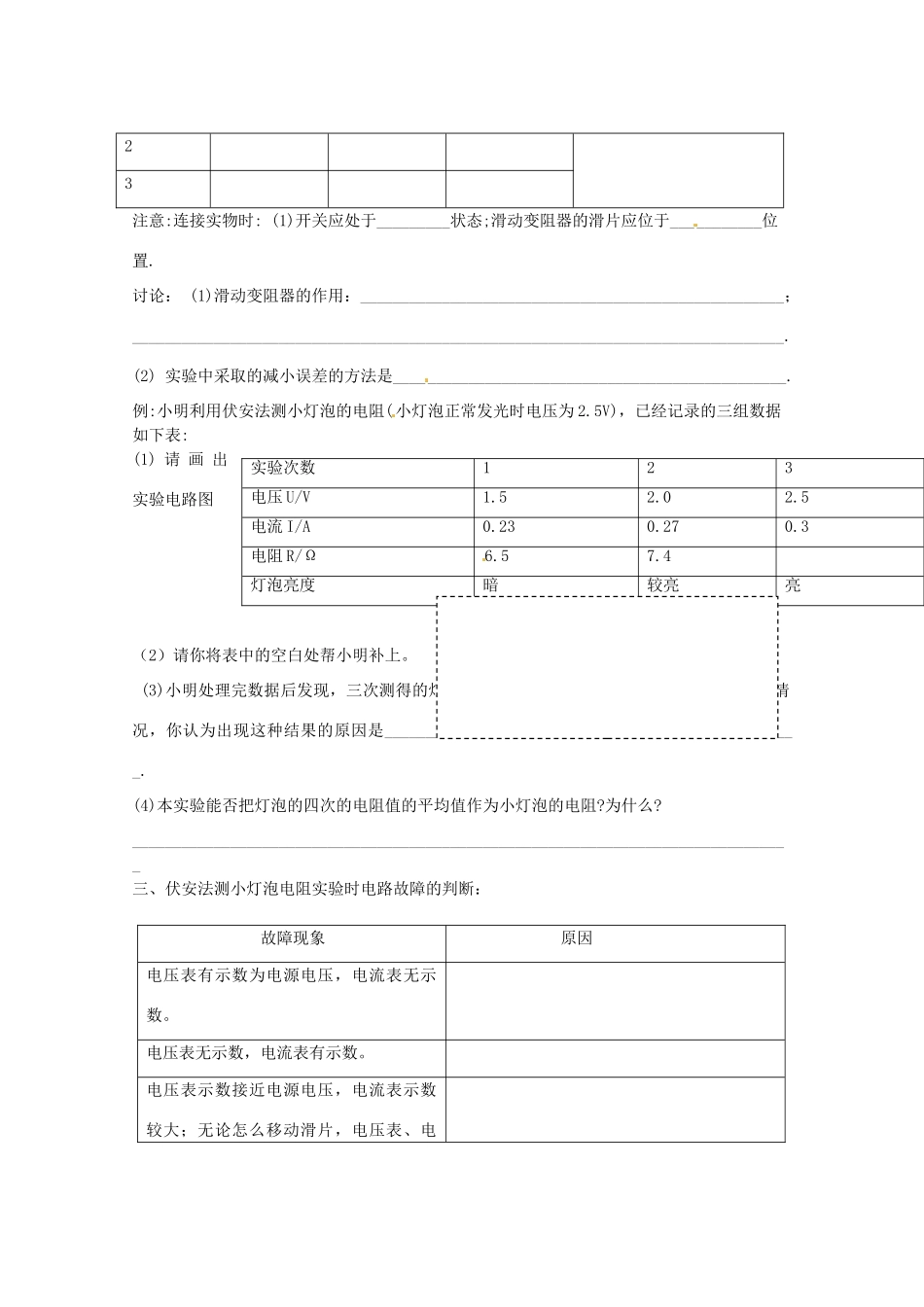

江苏省射阳县特庸中学九年级物理上册《欧姆定律的应用》学案(一) 苏教版_第2页
2/5
江苏省射阳县特庸中学九年级物理上册《欧姆定律的应用》学案(一) 苏教版_第3页
3/5
《14.4欧姆定律的应用》课堂互动学习案(一)【互动学习目标】1.理解伏安法测电阻的设计原理;2.掌握伏安法测电阻的实验过程;3.能规范科学地操作实验;4.积极培养观察能力和动手操作能力;5.培养创新精神和集体协作精神。【互动学习过程】一、预备知识:欧姆定律的内容是_____________________________________________________欧姆定律的公式是____________________________________________________练习:某段导体两端的电压为3V,通过它的电流为0.3A,则此导体的阻值多大?问题:一电阻值模糊不清的定值电阻,怎样把它的电阻测出来?学生讨论解决问题的方法:__________________________________________________________二、活动:测定定值电阻的阻值1、实验原理是:_________________________________2、设计出实验电路图:3、实验所需要的器材是:_________________________________________________________________________4、实验方法是:__________________________________5、实验步骤:______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________6、实验数据记录:实验次数电压U(V)电流I(A)电阻R(Ω)电阻R(Ω)的平均值123注意:连接实物时:(1)开关应处于_________状态;滑动变阻器的滑片应位于___________位置.讨论:(1)滑动变阻器的作用:____________________________________________________;________________________________________________________________________________.(2)实验中采取的减小误差的方法是________________________________________________.例:小明利用伏安法测小灯泡的电阻(小灯泡正常发光时电压为2.5V),已经记录的三组数据如下表:(1)请画出实验电路图(2)请你将表中的空白处帮小明补上。(3)小明处理完数据后发现,三次测得的灯丝电阻相差较大,与其他同学交流也是同样的情况,你认为出现这种结果的原因是___________________________________________________.(4)本实验能否把灯泡的四次的电阻值的平均值作为小灯泡的电阻?为什么?_________________________________________________________________________________三、伏安法测小灯泡电阻实验时电路故障的判断:故障现象原因电压表有示数为电源电压,电流表无示数。电压表无示数,电流表有示数。电压表示数接近电源电压,电流表示数较大;无论怎么移动滑片,电压表、电实验次数123电压U/V1.52.02.5电流I/A0.230.270.3电阻R/Ω6.57.4灯泡亮度暗较亮亮流表示数均不变,灯泡较亮。电压表示数、电流表示数较小;无论怎么移动滑片,电压表、电流表示数均不变,灯泡较暗。【教学反思】_________________________________________________________________________________《14.4欧姆定律的应用》课堂互动学习评价命题:徐高发班级_______姓名_______学号_________1用电压表和电流表测电阻时,它的依据是____________;已知电压表和电流表示数如图所示,则电压表读数是_____,电流表读数是_____,被测电阻是_____。2.在图2中画出伏安法测电阻的电路连接图.在连接电路图时开关应处于状态,滑动变阻器的滑片应位于.(填A或B)端,这主要是为了避免电路中的.过大,而烧坏电路中的有关元件.在伏安法测电阻的实验中,利用R=U/I计算出各次的电阻值.但算出的结果往往是不同的,这属于实验中的,是不可避免的,采取多次测量取平均值的办法可以.3.某同学用伏安法测一只小灯泡的电阻,请你回答该同学在实验中遇到的问题:(1)灯泡的亮度在他看来是正常时,他停止了对滑动变阻器的调节,并细心地观察电流表,A-0.63V-315+_PCABDR图2发现电流表的示数在缓慢地变小,你认为出现这种现象的原因是____________________________(2)后来他又调节滑动变阻器,一不留神灯泡熄灭了(灯丝烧断了).这时他观察到两电表的示数情况将是().A.两电表示数都为零B.电流表有示数,电压表示数为零C.两...
