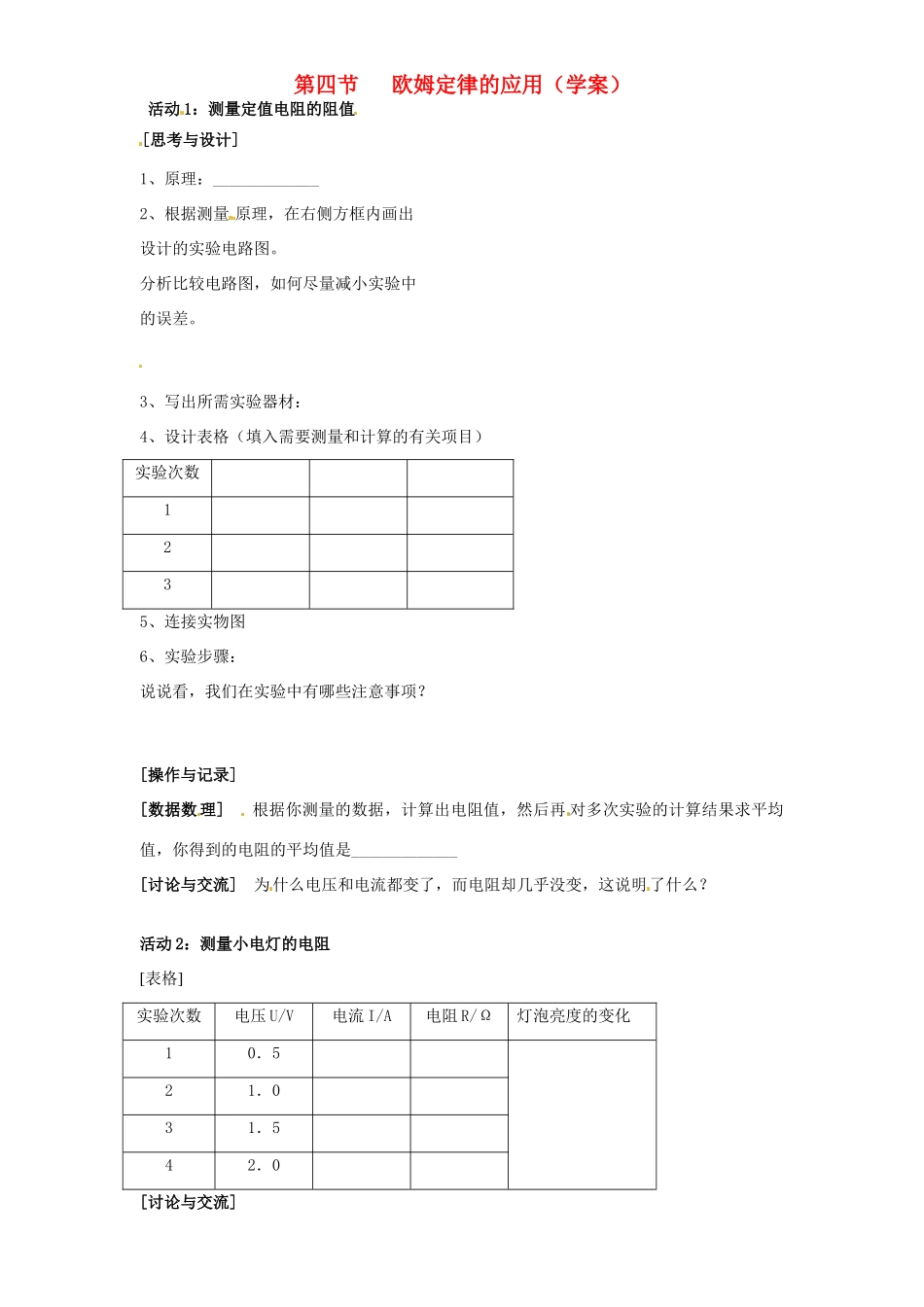

第四节欧姆定律的应用（学案）活动1：测量定值电阻的阻值[思考与设计]1、原理：_____________2、根据测量原理，在右侧方框内画出设计的实验电路图。分析比较电路图，如何尽量减小实验中的误差。3、写出所需实验器材：4、设计表格（填入需要测量和计算的有关项目）实验次数1235、连接实物图6、实验步骤：说说看，我们在实验中有哪些注意事项？[操作与记录][数据数理]根据你测量的数据，计算出电阻值，然后再对多次实验的计算结果求平均值，你得到的电阻的平均值是_____________[讨论与交流]为什么电压和电流都变了，而电阻却几乎没变，这说明了什么？活动2：测量小电灯的电阻[表格]实验次数电压U/V电流I/A电阻R/Ω灯泡亮度的变化10．521．031．542．0[讨论与交流]（1）从你们测出的结果看，你发现了什么？（2）电阻变大的原因是什么？（3）这次能否用求平均值作为小灯泡的电阻值？巩固练习1．将6V的电压加在用电器两端时，通过的电流是0．2A，该用电器的电阻是Ω；将3V的电压加在同一用电器两端时，通过电路的电流是.A，用电器的电阻是Ω；如果用电器两端的电压为零，该电阻的阻值是Ω．2．在图1中画出伏安法测电阻的电路连接图．在连接电路图时开关应处于状态，滑动变阻器的滑片应位于.（填A或B）端，这主要是为了避免电路中的.过大，而烧坏电路中的有关元件．在伏安法测电阻的实验中，利用R＝U／I计算出各次的电阻值．但算出的结果往往是不同的，这属于实验中的，是不可避免的，采取多次测量取平均值的办法可以．3．某同学用伏安法测一只小灯泡的电阻，请你回答该同学在实验中遇到的问题：(1)灯泡的亮度在他看来是正常时，他停止了对滑动变阻器的调节，并细心地观察电流表，发现电流表的示数在缓慢地变小，你认为出现这种现象的原因是(2)后来他又调节滑动变阻器，一不留神灯泡熄灭了(灯丝烧断了)．这时他观察到两电表的示数情况将是()．A．两电表示数都为零B．电流表有示数，电压表示数为零C．两电表的示数都不为零D．电流表示数为零，电压表有示数且比原来大4．某同学做伏安法测电阻的实验时，无论怎样移动变阻器的滑片，发现电压表的示数均为零，而电流表的指针指在满量程之外，这时（）．A．一定是电压表已损坏，应立即断开关B．一定是电流表与电源两极直接相连，应立即断开开关C．可能是电压表发生了故障，而电流表既未接错也未损坏D．可能是电流表与电压表接成了串联电路V-315+_PCABDRA-0.63图1
