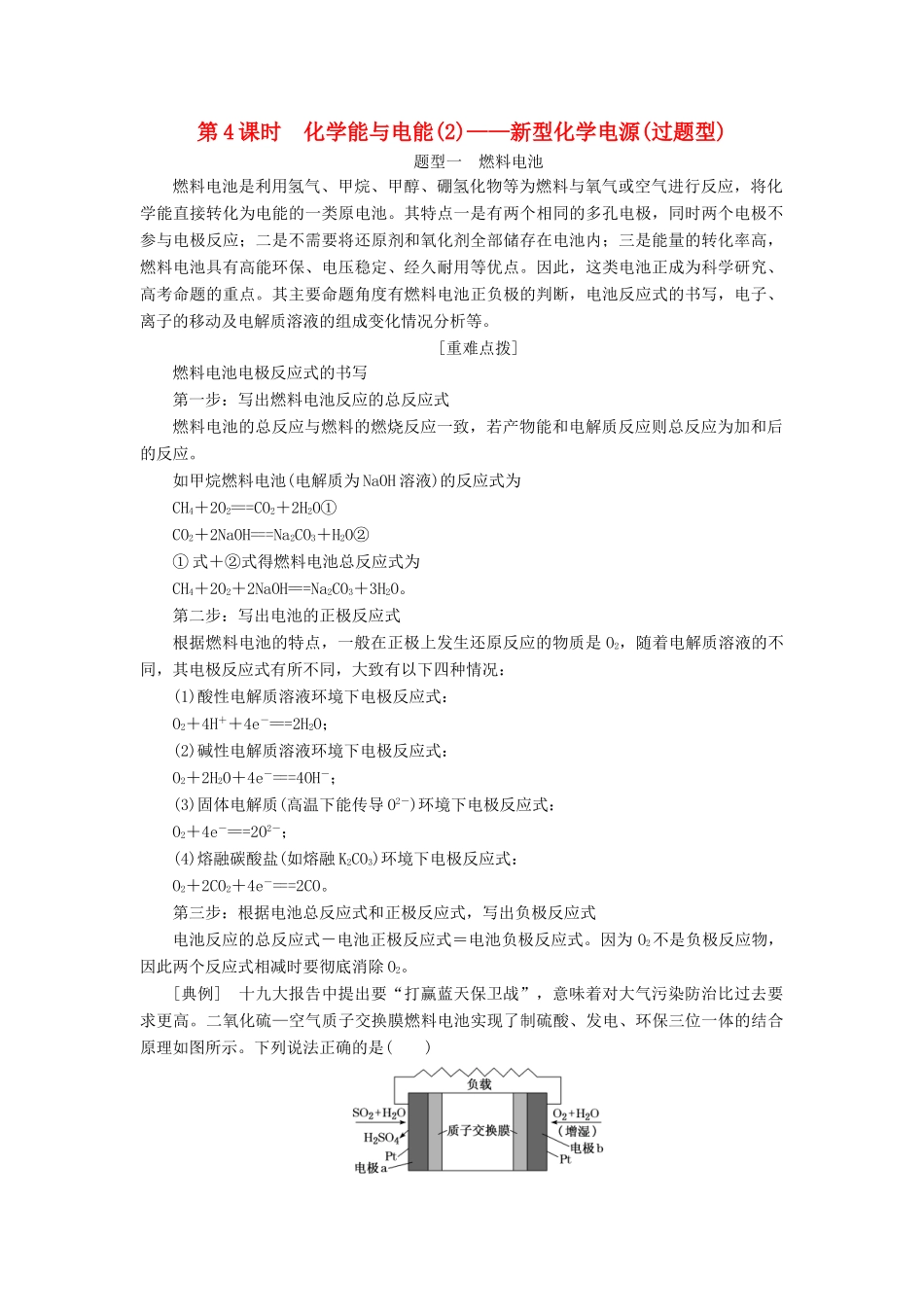

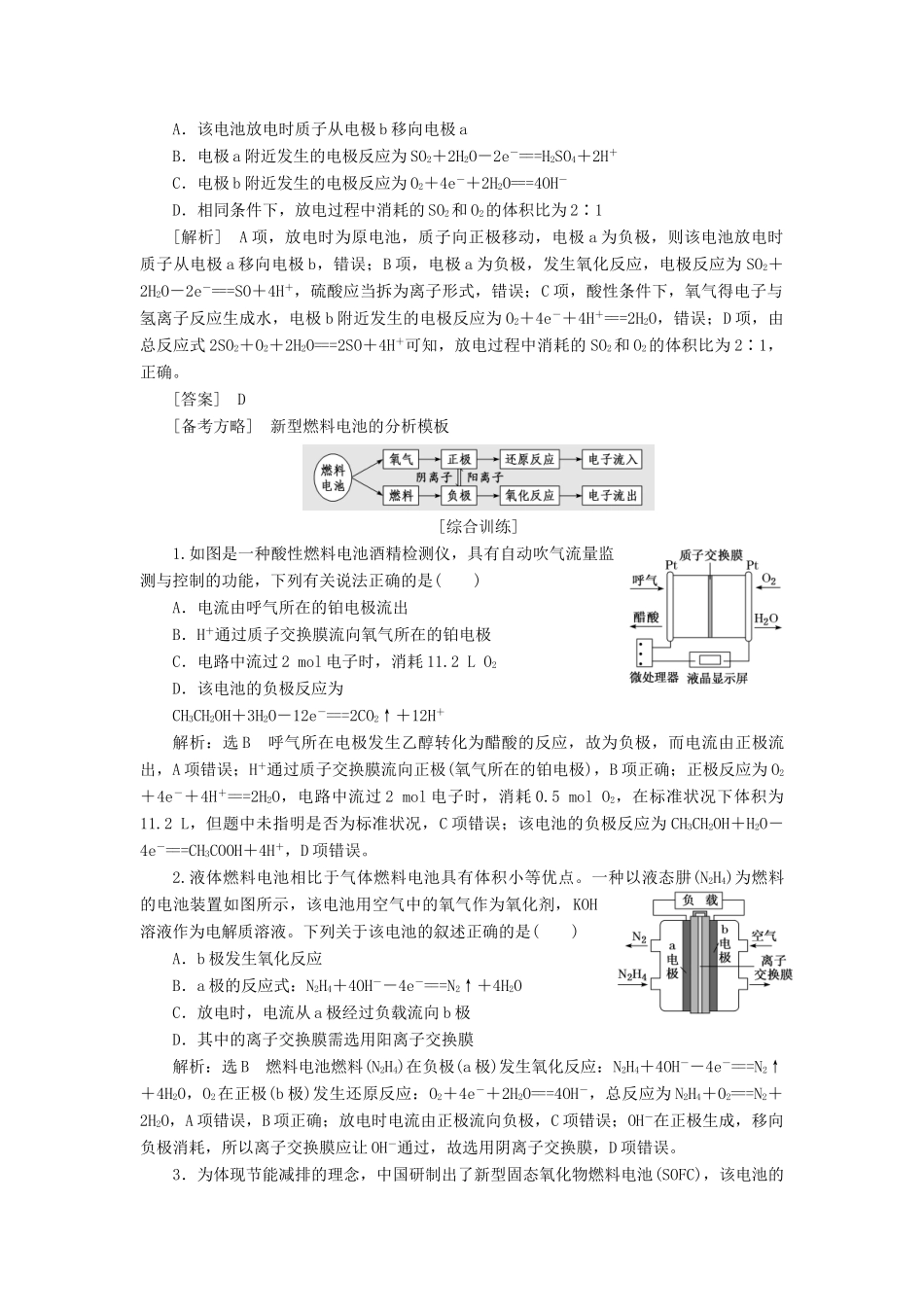

第4课时化学能与电能(2)——新型化学电源(过题型)题型一燃料电池燃料电池是利用氢气、甲烷、甲醇、硼氢化物等为燃料与氧气或空气进行反应，将化学能直接转化为电能的一类原电池。其特点一是有两个相同的多孔电极，同时两个电极不参与电极反应；二是不需要将还原剂和氧化剂全部储存在电池内；三是能量的转化率高，燃料电池具有高能环保、电压稳定、经久耐用等优点。因此，这类电池正成为科学研究、高考命题的重点。其主要命题角度有燃料电池正负极的判断，电池反应式的书写，电子、离子的移动及电解质溶液的组成变化情况分析等。[重难点拨]燃料电池电极反应式的书写第一步：写出燃料电池反应的总反应式燃料电池的总反应与燃料的燃烧反应一致，若产物能和电解质反应则总反应为加和后的反应。如甲烷燃料电池(电解质为NaOH溶液)的反应式为CH4＋2O2===CO2＋2H2O①CO2＋2NaOH===Na2CO3＋H2O②①式＋②式得燃料电池总反应式为CH4＋2O2＋2NaOH===Na2CO3＋3H2O。第二步：写出电池的正极反应式根据燃料电池的特点，一般在正极上发生还原反应的物质是O2，随着电解质溶液的不同，其电极反应式有所不同，大致有以下四种情况：(1)酸性电解质溶液环境下电极反应式：O2＋4H＋＋4e－===2H2O；(2)碱性电解质溶液环境下电极反应式：O2＋2H2O＋4e－===4OH－；(3)固体电解质(高温下能传导O2－)环境下电极反应式：O2＋4e－===2O2－；(4)熔融碳酸盐(如熔融K2CO3)环境下电极反应式：O2＋2CO2＋4e－===2CO。第三步：根据电池总反应式和正极反应式，写出负极反应式电池反应的总反应式－电池正极反应式＝电池负极反应式。因为O2不是负极反应物，因此两个反应式相减时要彻底消除O2。[典例]十九大报告中提出要“打赢蓝天保卫战”，意味着对大气污染防治比过去要求更高。二氧化硫—空气质子交换膜燃料电池实现了制硫酸、发电、环保三位一体的结合原理如图所示。下列说法正确的是()A．该电池放电时质子从电极b移向电极aB．电极a附近发生的电极反应为SO2＋2H2O－2e－===H2SO4＋2H＋C．电极b附近发生的电极反应为O2＋4e－＋2H2O===4OH－D．相同条件下，放电过程中消耗的SO2和O2的体积比为2∶1[解析]A项，放电时为原电池，质子向正极移动，电极a为负极，则该电池放电时质子从电极a移向电极b，错误；B项，电极a为负极，发生氧化反应，电极反应为SO2＋2H2O－2e－===SO＋4H＋，硫酸应当拆为离子形式，错误；C项，酸性条件下，氧气得电子与氢离子反应生成水，电极b附近发生的电极反应为O2＋4e－＋4H＋===2H2O，错误；D项，由总反应式2SO2＋O2＋2H2O===2SO＋4H＋可知，放电过程中消耗的SO2和O2的体积比为2∶1，正确。[答案]D[备考方略]新型燃料电池的分析模板[综合训练]1.如图是一种酸性燃料电池酒精检测仪，具有自动吹气流量监测与控制的功能，下列有关说法正确的是()A．电流由呼气所在的铂电极流出B．H＋通过质子交换膜流向氧气所在的铂电极C．电路中流过2mol电子时，消耗11.2LO2D．该电池的负极反应为CH3CH2OH＋3H2O－12e－===2CO2↑＋12H＋解析：选B呼气所在电极发生乙醇转化为醋酸的反应，故为负极，而电流由正极流出，A项错误；H＋通过质子交换膜流向正极(氧气所在的铂电极)，B项正确；正极反应为O2＋4e－＋4H＋===2H2O，电路中流过2mol电子时，消耗0.5molO2，在标准状况下体积为11.2L，但题中未指明是否为标准状况，C项错误；该电池的负极反应为CH3CH2OH＋H2O－4e－===CH3COOH＋4H＋，D项错误。2.液体燃料电池相比于气体燃料电池具有体积小等优点。一种以液态肼(N2H4)为燃料的电池装置如图所示，该电池用空气中的氧气作为氧化剂，KOH溶液作为电解质溶液。下列关于该电池的叙述正确的是()A．b极发生氧化反应B．a极的反应式：N2H4＋4OH－－4e－===N2↑＋4H2OC．放电时，电流从a极经过负载流向b极D．其中的离子交换膜需选用阳离子交换膜解析：选B燃料电池燃料(N2H4)在负极(a极)发生氧化反应：N2H4＋4OH－－4e－===N2↑＋4H2O，O2在正极(b极)发生还原反应：O2＋4e－＋2H2O===4OH－，总反应为N2H4＋O2===N2＋2H2O，A项错误，B项正确；放电时电流由正极流向负极，C项错误；OH－在正极生成，移向负极消耗，所以离子交换膜应...
