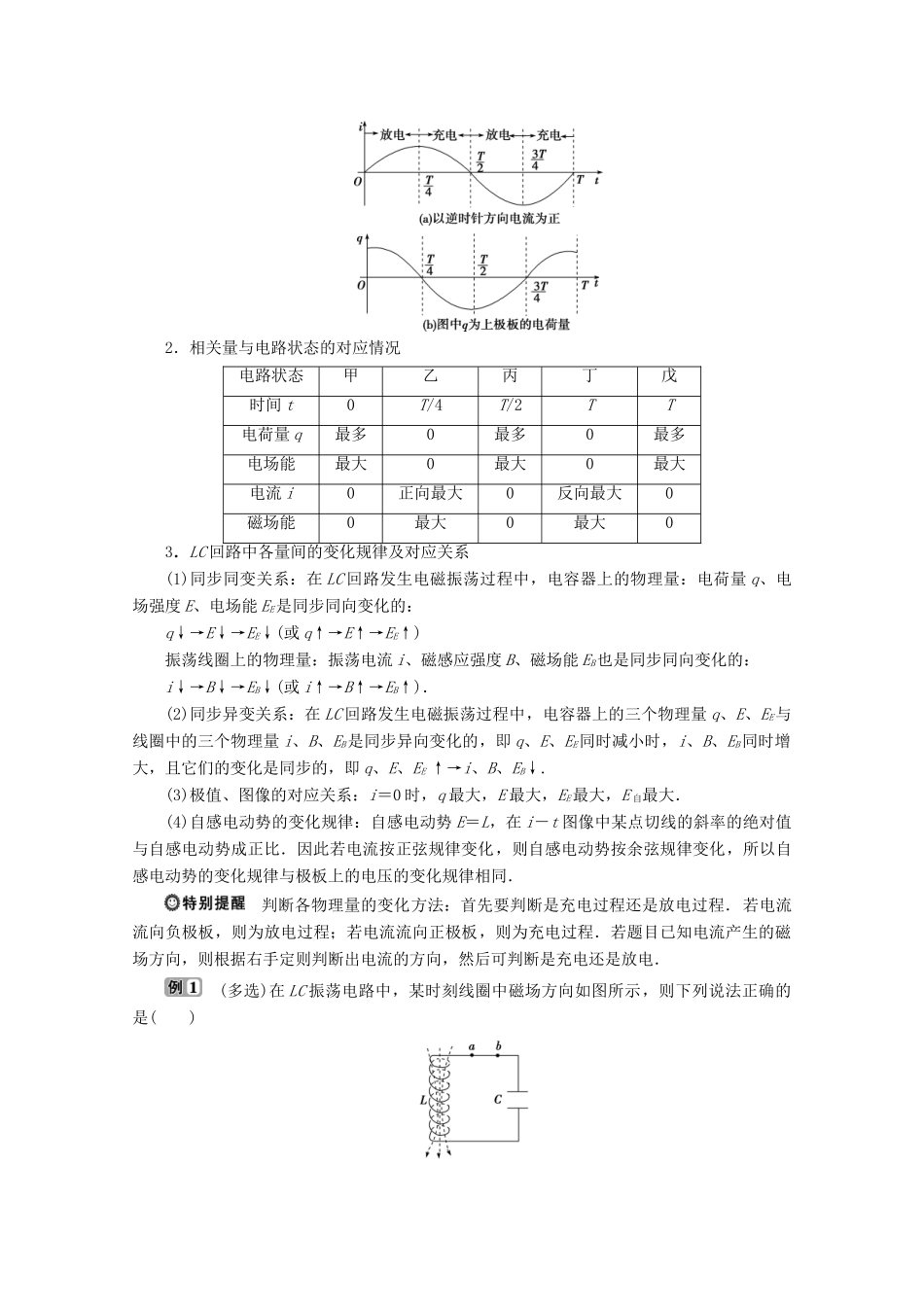

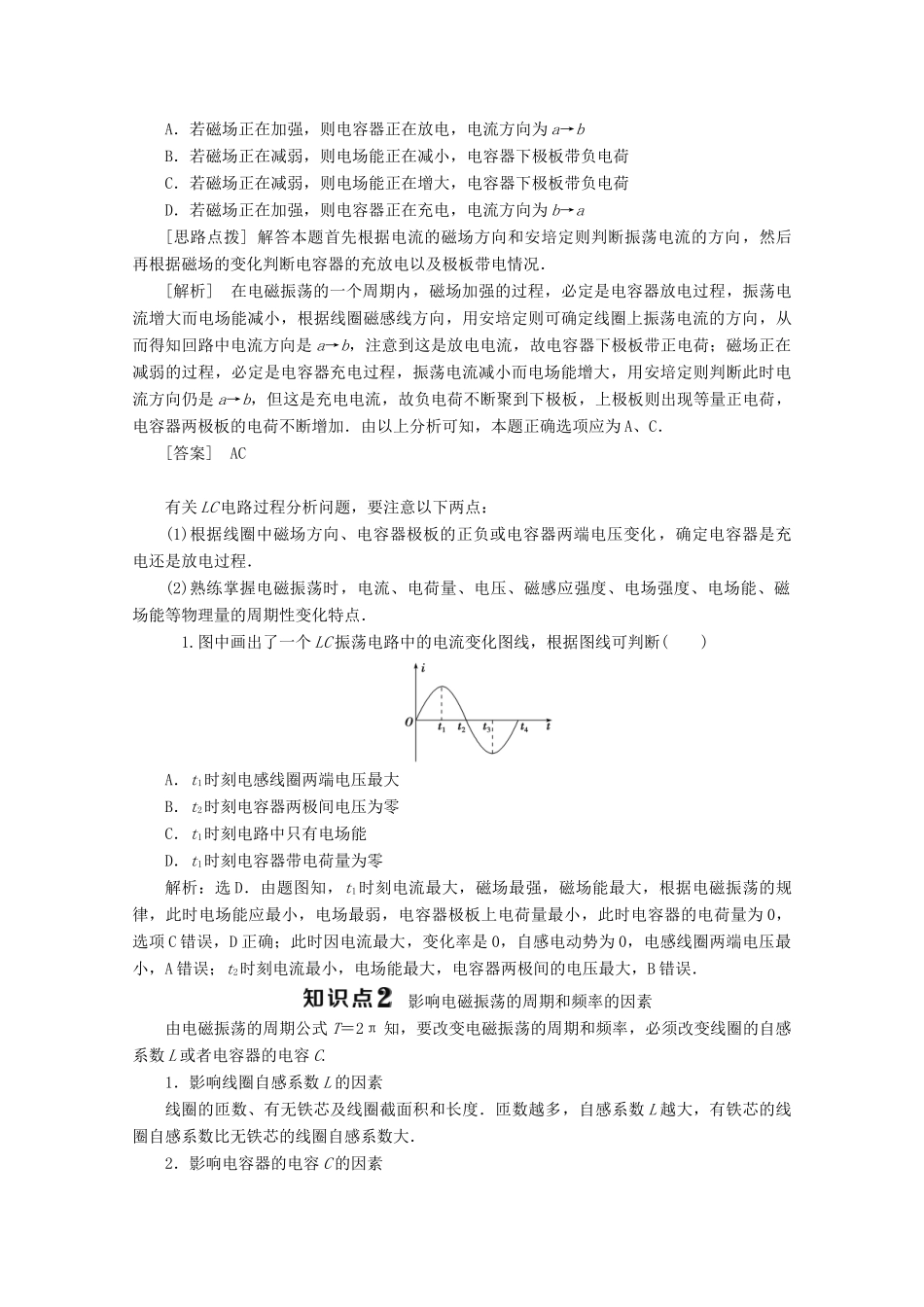

第1节电磁振荡1.理解振荡电流、振荡电路及LC电路的概念，了解LC回路中振荡电流的产生过程．(重点＋难点)2．知道LC振荡电路中的能量转化情况，了解电磁振荡的周期与频率，会求LC电路的周期与频率．(难点)3．知道无阻尼振荡和阻尼振荡的区别．一、振荡电流的产生电磁振荡1．振荡电流和振荡电路(1)振荡电流：大小和方向都随时间做周期性迅速变化的电流．(2)振荡电路：产生振荡电流的电路．最简单的振荡电路为LC振荡电路．2．电磁振荡的过程放电过程：由于线圈的自感作用，放电电流逐渐增大，电容器极板上的电荷逐渐减少，电容器里的电场逐渐减弱，线圈的磁场逐渐增强，电场能逐渐转化为磁场能，振荡电流逐渐增大，放电完毕，电流达到最大，电场能全部转化为磁场能．充电过程：电容器放电完毕后，由于线圈的自感作用，电流保持原来的方向继续流动，电容器将进行反向充电，线圈的磁场逐渐减弱，电容器里的电场逐渐增强，磁场能逐渐转化为电场能，振荡电流逐渐减小，充电完毕，电流减小为零，磁场能全部转化为电场能．二、无阻尼振荡和阻尼振荡1．无阻尼振荡：电磁振荡中没有能量损失，振荡电流的振幅永远保持不变．2．阻尼振荡：振荡电路的能量逐渐损耗，振荡电流的振幅逐渐减小，直到停止振荡．三、电磁振荡的周期与频率1．周期：电磁振荡完成一次周期性变化需要的时间．2．频率：1s内完成的周期性变化的次数．如果没有能量损失，也不受其他外界影响，这时的周期和频率叫振荡电路的固有周期和固有频率，简称振荡电路的周期和频率．3．LC电路的周期(频率)的决定因素理论分析和实验表明，LC电路的周期T与自感系数L、电容C的关系式是T＝2π，所以其振荡的频率f＝.可见，用可变电容器或可变电感线圈组成电路，就可以根据需要改变振荡电路的周期和频率．电磁振荡的过程分析1．用图像对应分析i、q的变化关系2．相关量与电路状态的对应情况电路状态甲乙丙丁戊时间t0T/4T/2TT电荷量q最多0最多0最多电场能最大0最大0最大电流i0正向最大0反向最大0磁场能0最大0最大03．LC回路中各量间的变化规律及对应关系(1)同步同变关系：在LC回路发生电磁振荡过程中，电容器上的物理量：电荷量q、电场强度E、电场能EE是同步同向变化的：q↓→E↓→EE↓(或q↑→E↑→EE↑)振荡线圈上的物理量：振荡电流i、磁感应强度B、磁场能EB也是同步同向变化的：i↓→B↓→EB↓(或i↑→B↑→EB↑)．(2)同步异变关系：在LC回路发生电磁振荡过程中，电容器上的三个物理量q、E、EE与线圈中的三个物理量i、B、EB是同步异向变化的，即q、E、EE同时减小时，i、B、EB同时增大，且它们的变化是同步的，即q、E、EE↑→i、B、EB↓.(3)极值、图像的对应关系：i＝0时，q最大，E最大，EE最大，E自最大．(4)自感电动势的变化规律：自感电动势E＝L，在i－t图像中某点切线的斜率的绝对值与自感电动势成正比．因此若电流按正弦规律变化，则自感电动势按余弦规律变化，所以自感电动势的变化规律与极板上的电压的变化规律相同．判断各物理量的变化方法：首先要判断是充电过程还是放电过程．若电流流向负极板，则为放电过程；若电流流向正极板，则为充电过程．若题目已知电流产生的磁场方向，则根据右手定则判断出电流的方向，然后可判断是充电还是放电．(多选)在LC振荡电路中，某时刻线圈中磁场方向如图所示，则下列说法正确的是()A．若磁场正在加强，则电容器正在放电，电流方向为a→bB．若磁场正在减弱，则电场能正在减小，电容器下极板带负电荷C．若磁场正在减弱，则电场能正在增大，电容器下极板带负电荷D．若磁场正在加强，则电容器正在充电，电流方向为b→a[思路点拨]解答本题首先根据电流的磁场方向和安培定则判断振荡电流的方向，然后再根据磁场的变化判断电容器的充放电以及极板带电情况．[解析]在电磁振荡的一个周期内，磁场加强的过程，必定是电容器放电过程，振荡电流增大而电场能减小，根据线圈磁感线方向，用安培定则可确定线圈上振荡电流的方向，从而得知回路中电流方向是a→b，注意到这是放电电流，故电容器下极板带正电荷；磁场正在减弱的过程，必定是电容器充电过程，振荡电流减小而电场能增大，用安培定则判断此时电流方向仍...
