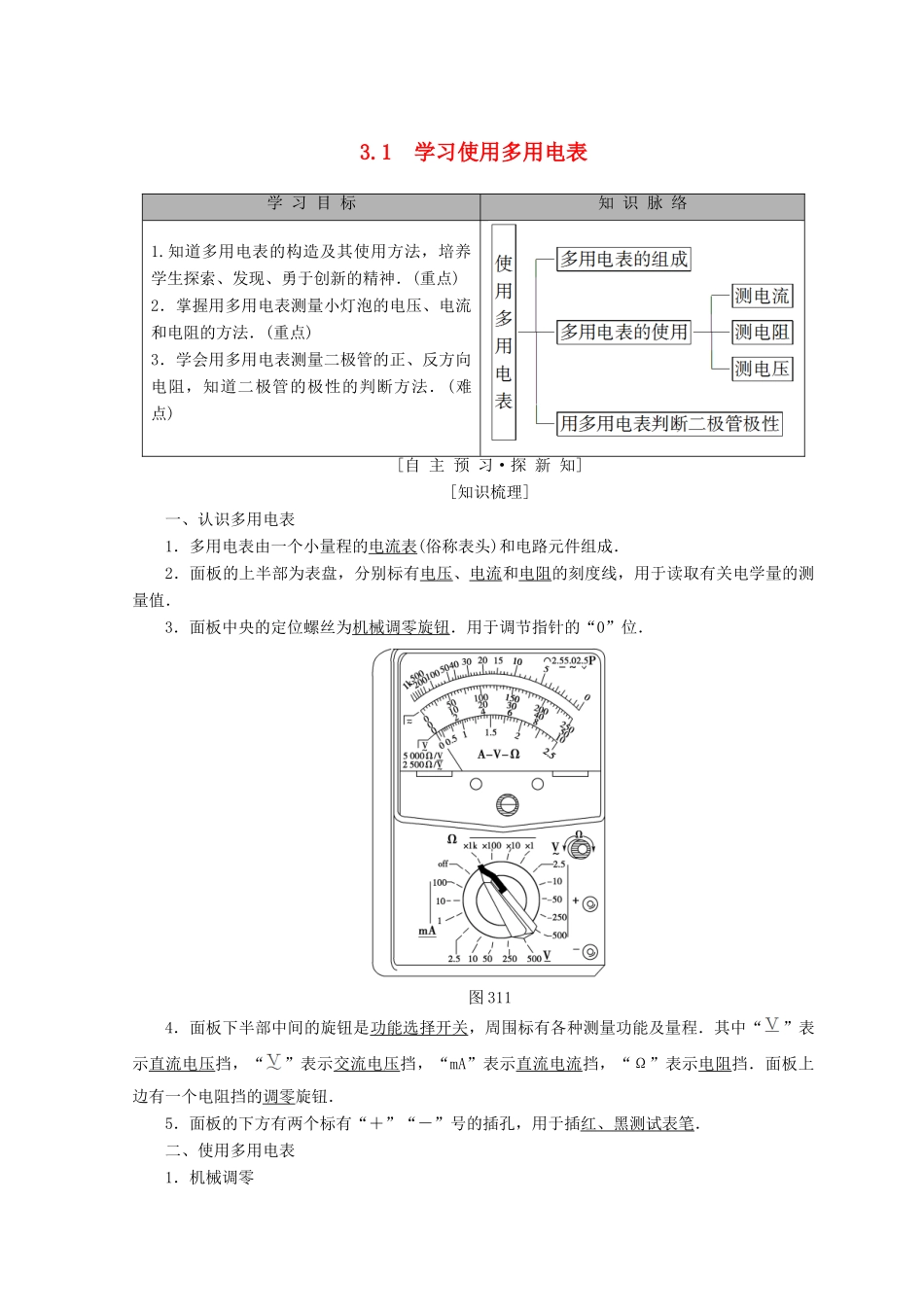

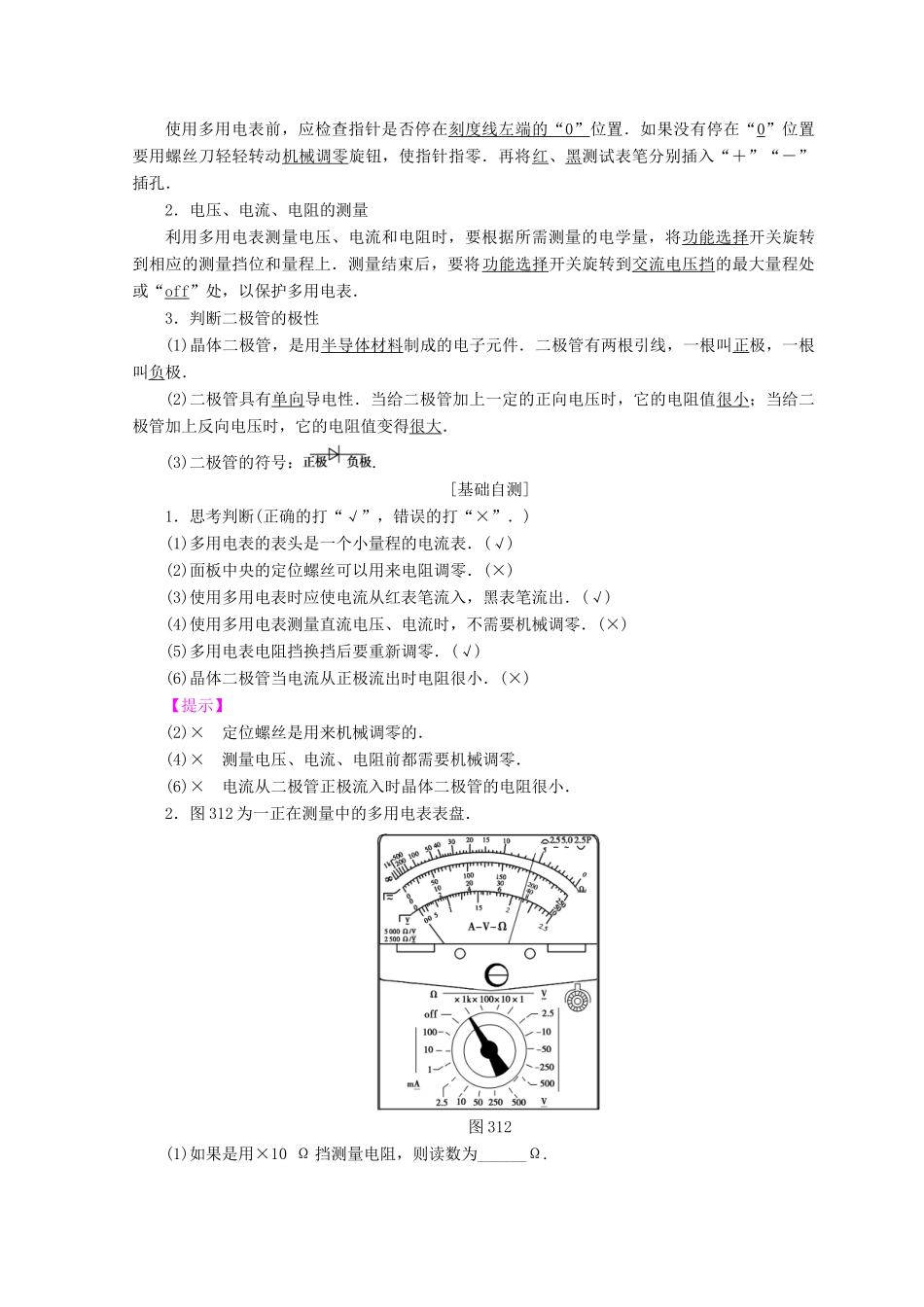

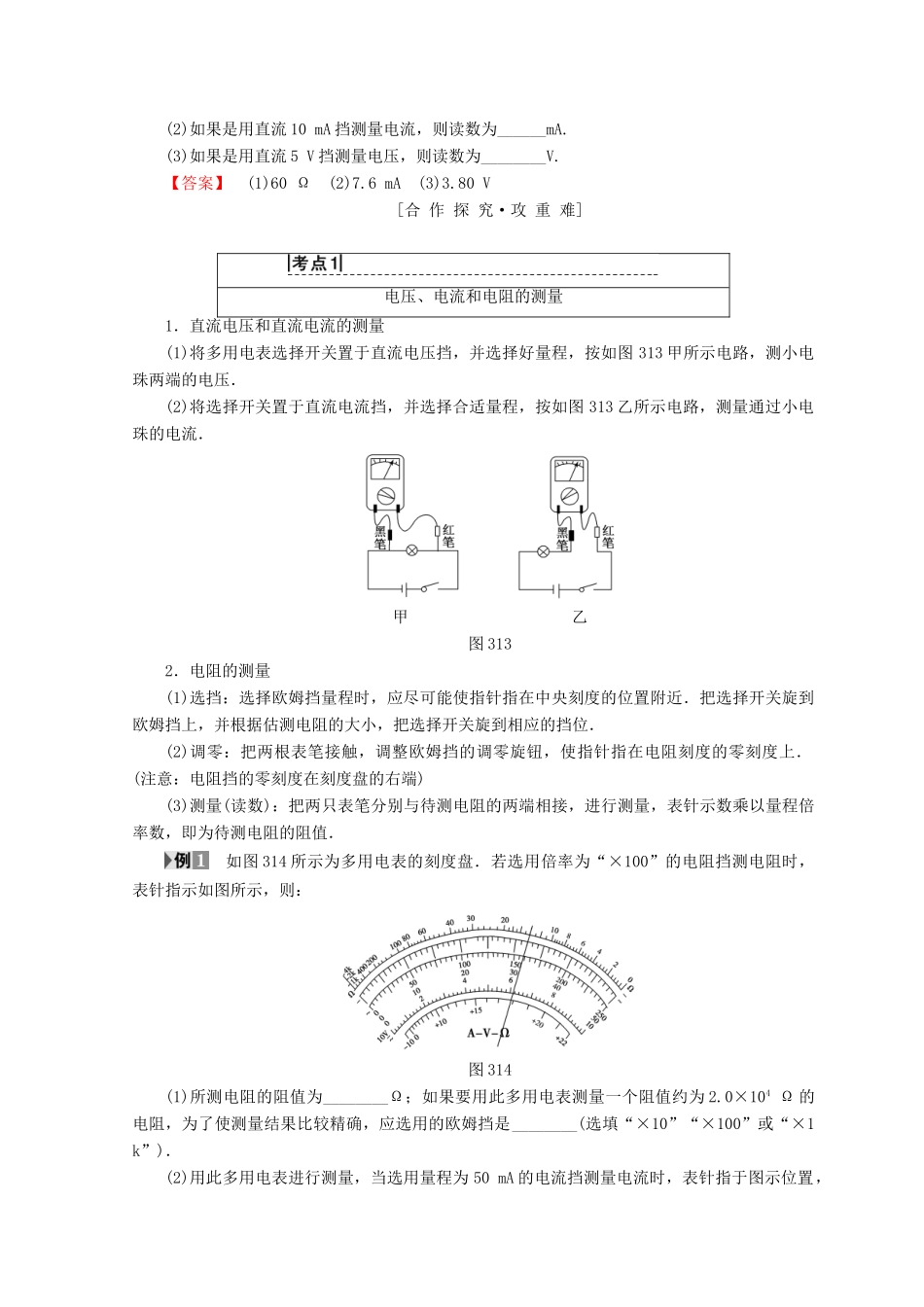

3.1学习使用多用电表学习目标知识脉络1.知道多用电表的构造及其使用方法，培养学生探索、发现、勇于创新的精神．(重点)2．掌握用多用电表测量小灯泡的电压、电流和电阻的方法．(重点)3．学会用多用电表测量二极管的正、反方向电阻，知道二极管的极性的判断方法．(难点)[自主预习·探新知][知识梳理]一、认识多用电表1．多用电表由一个小量程的电流表(俗称表头)和电路元件组成．2．面板的上半部为表盘，分别标有电压、电流和电阻的刻度线，用于读取有关电学量的测量值．3．面板中央的定位螺丝为机械调零旋钮．用于调节指针的“0”位．图3114．面板下半部中间的旋钮是功能选择开关，周围标有各种测量功能及量程．其中“”表示直流电压挡，“”表示交流电压挡，“mA”表示直流电流挡，“Ω”表示电阻挡．面板上边有一个电阻挡的调零旋钮．5．面板的下方有两个标有“＋”“－”号的插孔，用于插红、黑测试表笔．二、使用多用电表1．机械调零使用多用电表前，应检查指针是否停在刻度线左端的“0”位置．如果没有停在“0”位置要用螺丝刀轻轻转动机械调零旋钮，使指针指零．再将红、黑测试表笔分别插入“＋”“－”插孔．2．电压、电流、电阻的测量利用多用电表测量电压、电流和电阻时，要根据所需测量的电学量，将功能选择开关旋转到相应的测量挡位和量程上．测量结束后，要将功能选择开关旋转到交流电压挡的最大量程处或“off”处，以保护多用电表．3．判断二极管的极性(1)晶体二极管，是用半导体材料制成的电子元件．二极管有两根引线，一根叫正极，一根叫负极．(2)二极管具有单向导电性．当给二极管加上一定的正向电压时，它的电阻值很小；当给二极管加上反向电压时，它的电阻值变得很大．(3)二极管的符号：.[基础自测]1．思考判断(正确的打“√”，错误的打“×”．)(1)多用电表的表头是一个小量程的电流表．(√)(2)面板中央的定位螺丝可以用来电阻调零．(×)(3)使用多用电表时应使电流从红表笔流入，黑表笔流出．(√)(4)使用多用电表测量直流电压、电流时，不需要机械调零．(×)(5)多用电表电阻挡换挡后要重新调零．(√)(6)晶体二极管当电流从正极流出时电阻很小．(×)【提示】(2)×定位螺丝是用来机械调零的．(4)×测量电压、电流、电阻前都需要机械调零．(6)×电流从二极管正极流入时晶体二极管的电阻很小．2．图312为一正在测量中的多用电表表盘．图312(1)如果是用×10Ω挡测量电阻，则读数为______Ω.(2)如果是用直流10mA挡测量电流，则读数为______mA.(3)如果是用直流5V挡测量电压，则读数为________V.【答案】(1)60Ω(2)7.6mA(3)3.80V[合作探究·攻重难]电压、电流和电阻的测量1．直流电压和直流电流的测量(1)将多用电表选择开关置于直流电压挡，并选择好量程，按如图313甲所示电路，测小电珠两端的电压．(2)将选择开关置于直流电流挡，并选择合适量程，按如图313乙所示电路，测量通过小电珠的电流．甲乙图3132．电阻的测量(1)选挡：选择欧姆挡量程时，应尽可能使指针指在中央刻度的位置附近．把选择开关旋到欧姆挡上，并根据估测电阻的大小，把选择开关旋到相应的挡位．(2)调零：把两根表笔接触，调整欧姆挡的调零旋钮，使指针指在电阻刻度的零刻度上．(注意：电阻挡的零刻度在刻度盘的右端)(3)测量(读数)：把两只表笔分别与待测电阻的两端相接，进行测量，表针示数乘以量程倍率数，即为待测电阻的阻值．如图314所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图314(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1k”)．(2)用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA.(3)当选用量程为10V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V.思路点拨：①用多用电表测电阻，读数时从表盘上读出示数再乘以倍率．②用多用电表测电流和电压，读数时要先确...
