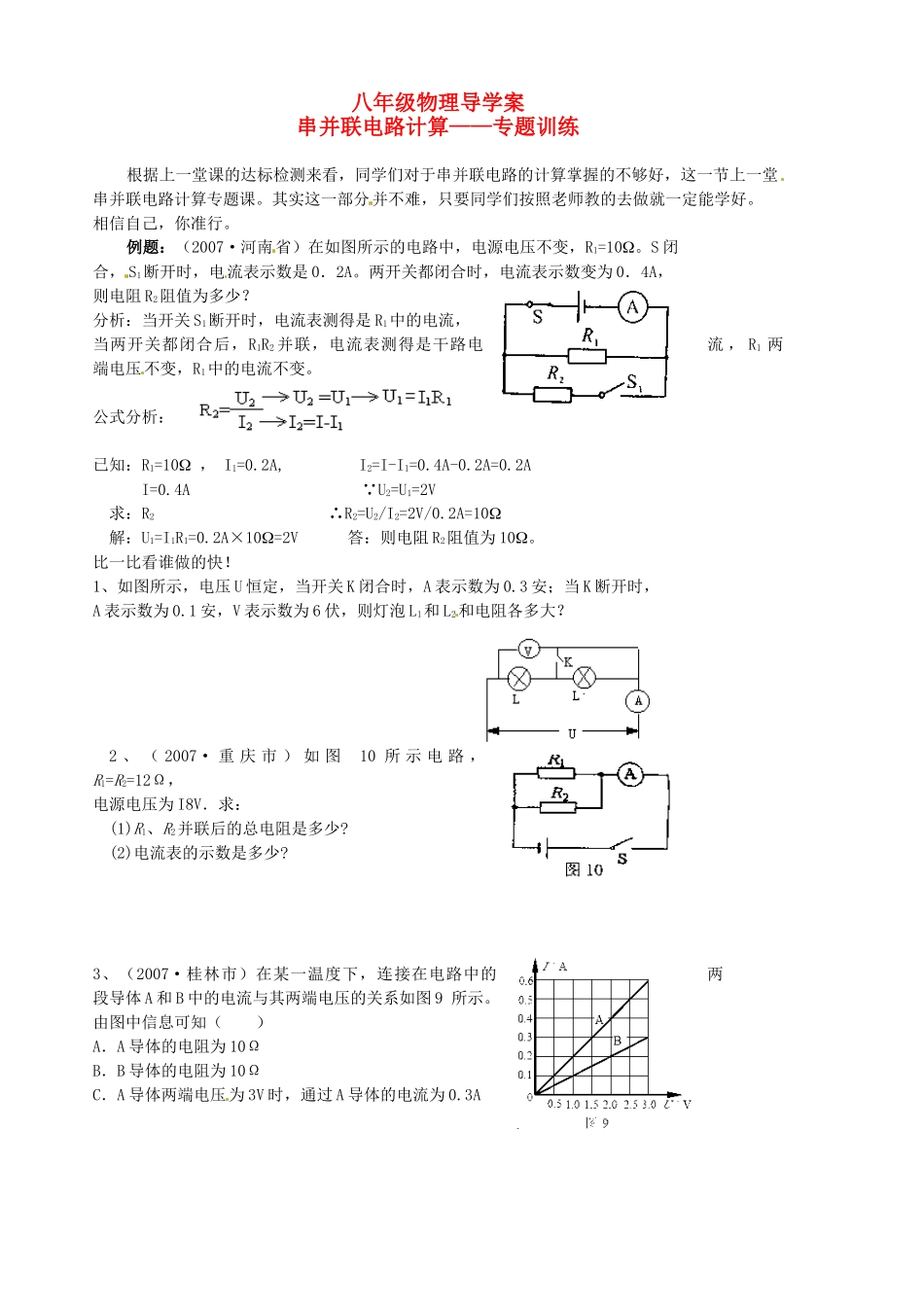

八年级物理导学案串并联电路计算——专题训练根据上一堂课的达标检测来看，同学们对于串并联电路的计算掌握的不够好，这一节上一堂串并联电路计算专题课。其实这一部分并不难，只要同学们按照老师教的去做就一定能学好。相信自己，你准行。例题：（2007·河南省）在如图所示的电路中，电源电压不变，R1=10。S闭合，S1断开时，电流表示数是0．2A。两开关都闭合时，电流表示数变为0．4A，则电阻R2阻值为多少？分析：当开关S1断开时，电流表测得是R1中的电流，当两开关都闭合后，R1R2并联，电流表测得是干路电流，R1两端电压不变，R1中的电流不变。公式分析：已知：R1=10，I1=0.2A,I2=I-I1=0.4A-0.2A=0.2AI=0.4A∵U2=U1=2V求：R2∴R2=U2/I2=2V/0.2A=10解：U1=I1R1=0.2A×10=2V答：则电阻R2阻值为10。比一比看谁做的快！1、如图所示，电压U恒定，当开关K闭合时，A表示数为0.3安；当K断开时，A表示数为0.1安，V表示数为6伏，则灯泡L1和L2和电阻各多大？2、（2007·重庆市）如图10所示电路，R1=R2=12Ω，电源电压为I8V．求：(1)R1、R2并联后的总电阻是多少?(2)电流表的示数是多少?3、（2007·桂林市）在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图9所示。由图中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A4、（2007·兰州市）如图所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V，则R1∶R2为（）A、1∶3B、3∶1C、1∶2D、2∶1达标检测;试试看，相信自己，你准行！1、如图1所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）由原电压；（3）通过R2的电流。2、如图所示的电路中,电源电压保持不变R2为6Ω.当开关S断开时,电流表的示数为0.5A,当开关S闭合时,电流表的示数改为0.3A。求：（1）R1的阻值；（2）电源电压。3、在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω．现输电线在某处发生短路，为确定短路的位置，检修员利用电压表、电流表和电源接成如图15所示电路进行测量．当电压表的示数为1.5V时，电流表的示数为30mA，问：短路位置离甲地多少千米？
