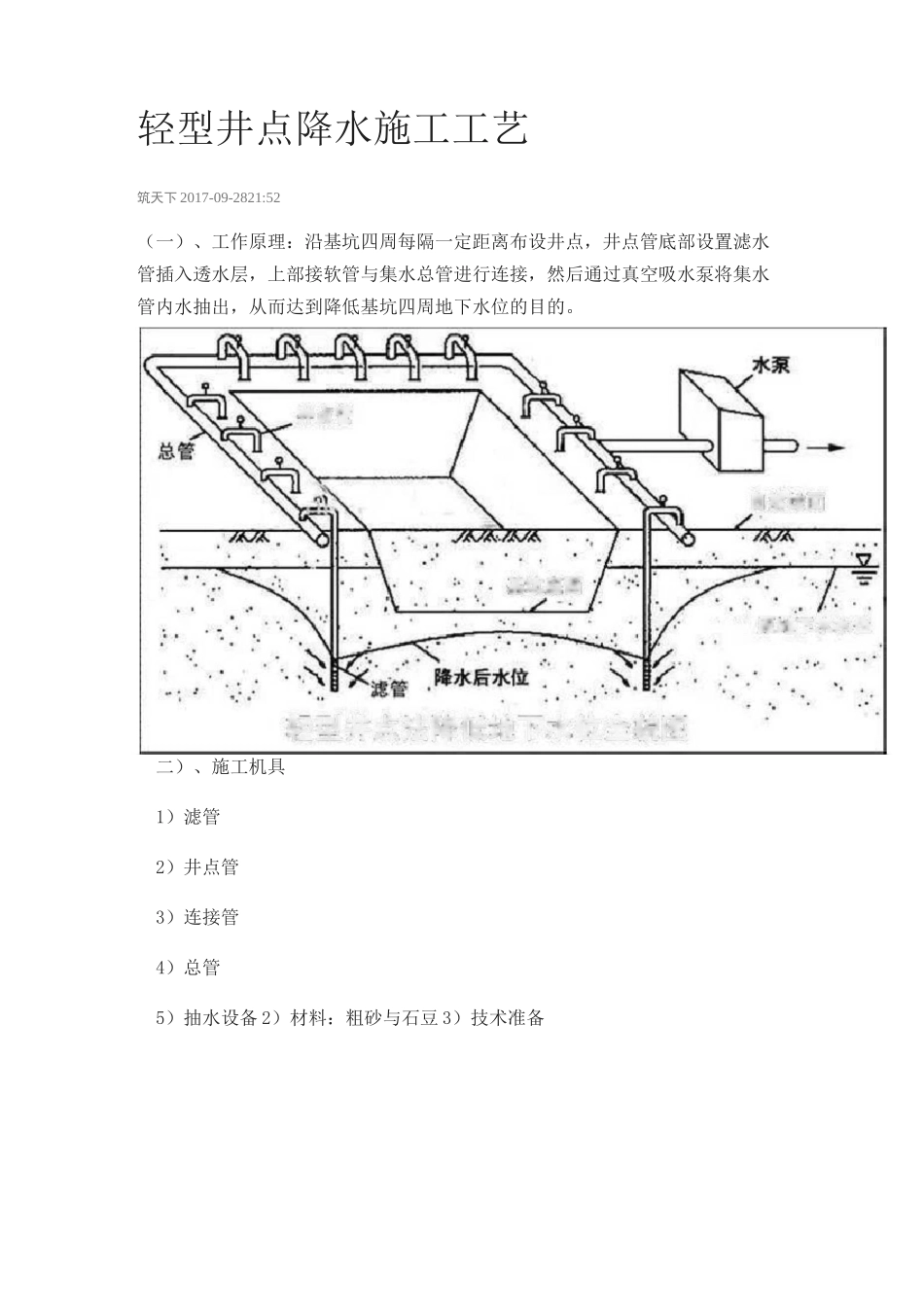

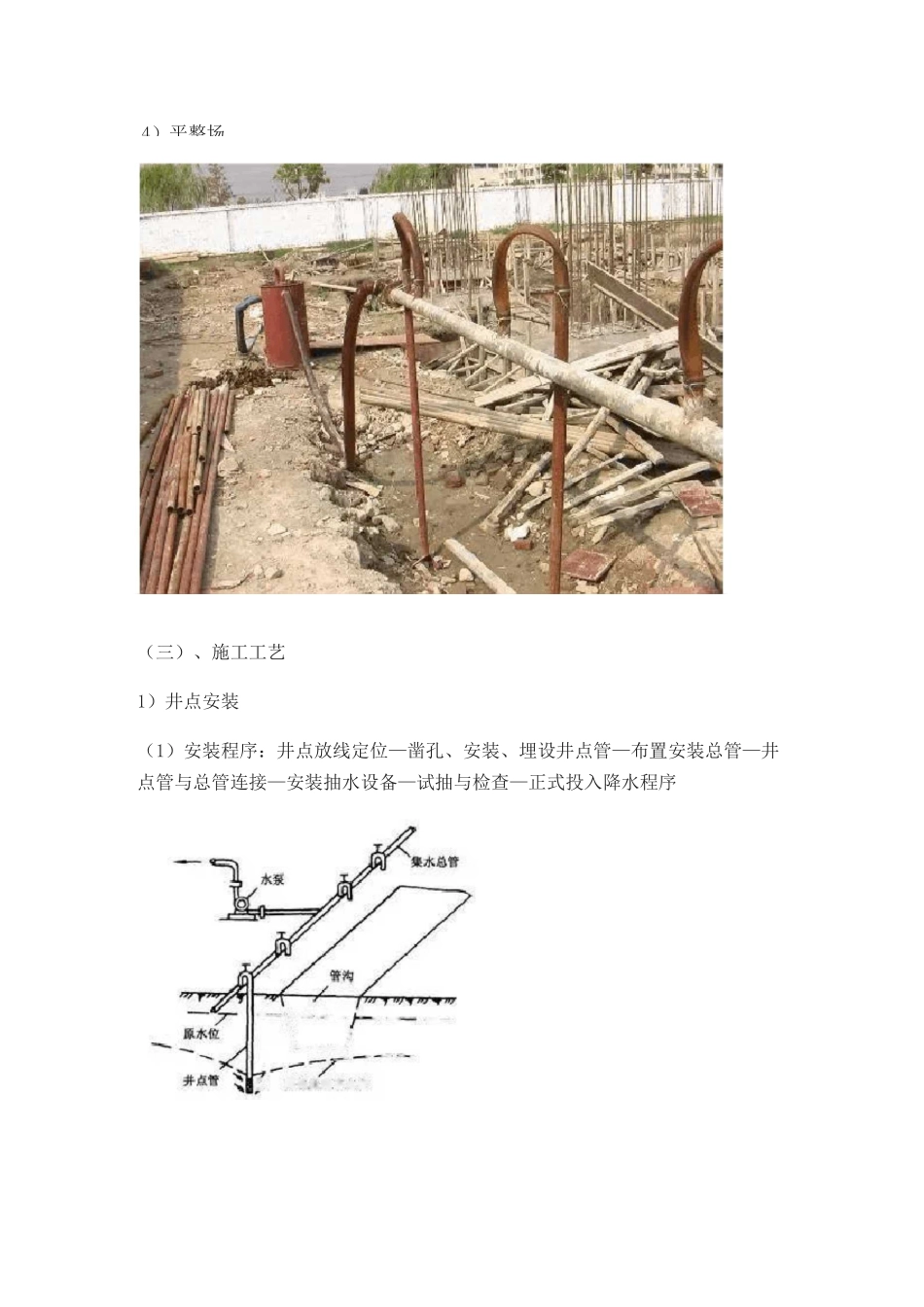

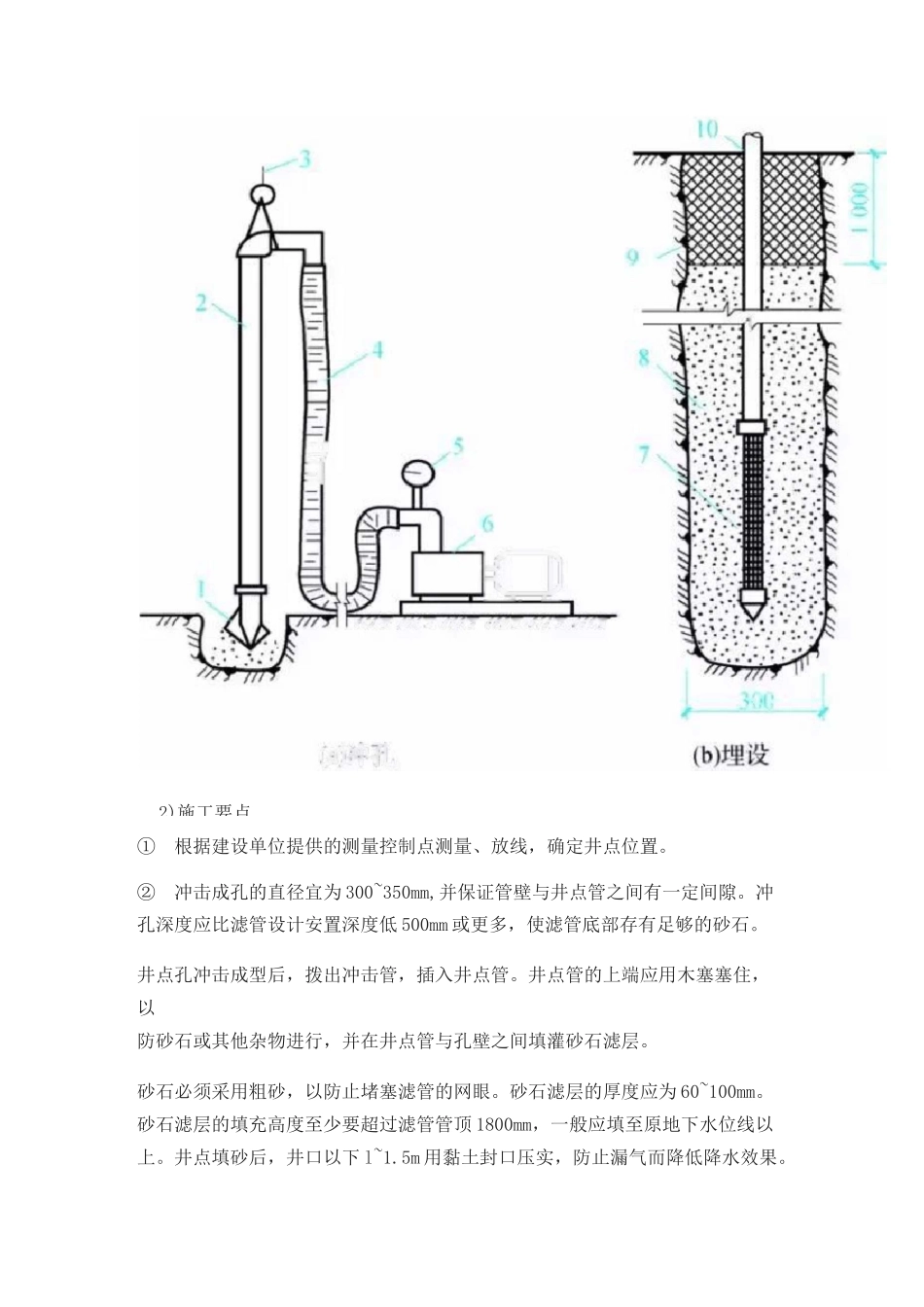

井点基坑雇自然地…原地下水水位轻型井点法降低地下水位全貌图轻型井点降水施工工艺筑天下2017-09-2821:52（一）、工作原理：沿基坑四周每隔一定距离布设井点，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接，然后通过真空吸水泵将集水管内水抽出，从而达到降低基坑四周地下水位的目的。二）、施工机具1）滤管2）井点管3）连接管4）总管5）抽水设备2）材料：粗砂与石豆3）技术准备—-、———.——\I一__一*■—-'-；降低呛逵不永世4）平整场JJd（三）、施工工艺1）井点安装（1）安装程序：井点放线定位—凿孔、安装、埋设井点管—布置安装总管—井点管与总管连接—安装抽水设备—试抽与检查—正式投入降水程序‘IoiH\(a)冲Z//T///T///T///TZ//T///T2)施工要点①根据建设单位提供的测量控制点测量、放线，确定井点位置。②冲击成孔的直径宜为300~350mm,并保证管壁与井点管之间有一定间隙。冲孔深度应比滤管设计安置深度低500mm或更多，使滤管底部存有足够的砂石。井点孔冲击成型后，拨出冲击管，插入井点管。井点管的上端应用木塞塞住，以防砂石或其他杂物进行，并在井点管与孔壁之间填灌砂石滤层。砂石必须采用粗砂，以防止堵塞滤管的网眼。砂石滤层的厚度应为60~100mm。砂石滤层的填充高度至少要超过滤管管顶1800mm，一般应填至原地下水位线以上。井点填砂后，井口以下l~1.5m用黏土封口压实，防止漏气而降低降水效果。③冲洗井点管。④管路安装。主管路的流水坡度按坡向泵房0.5%的坡度采用。⑤管路检查。正式抽水之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。3）抽水开机后一个星期将形成地下降水漏斗，并趋向稳定，土方工程可在降水10d后开挖。四）.施工应注意的问题（1）土方挖掘运输车道不设置井点。（2）在正式开工前，及时办理用电手续，保证在抽水期间不停电。（3）轻型井点降水应经常进行检查，其出水规律应“先大后小，先浑后清”。（4）在抽水过程中，应经常检查和调节离心泵的出水阀门以控制水流量。（5）真空度是轻型井点降水能否顺利进行的主要技术指数，现场应设专人经常观测。（6）在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞的“死井”。（7）在打井点之间应勘测现场，用洛阳铲凿孔，若发现场内表层有旧基础、隐隆墓地，应及早处理。（8）如黏土层较厚，沉管速度会较慢，若超过常规沉管时间时，可增大水泵压力。（9）主干管做好流水坡度，坡度向水泵方向。（10）如在冬季施工，应做好主干管保温工作，防止受冻。（11）基坑周围上部应挖好水沟，防止雨水流入基坑。社会
