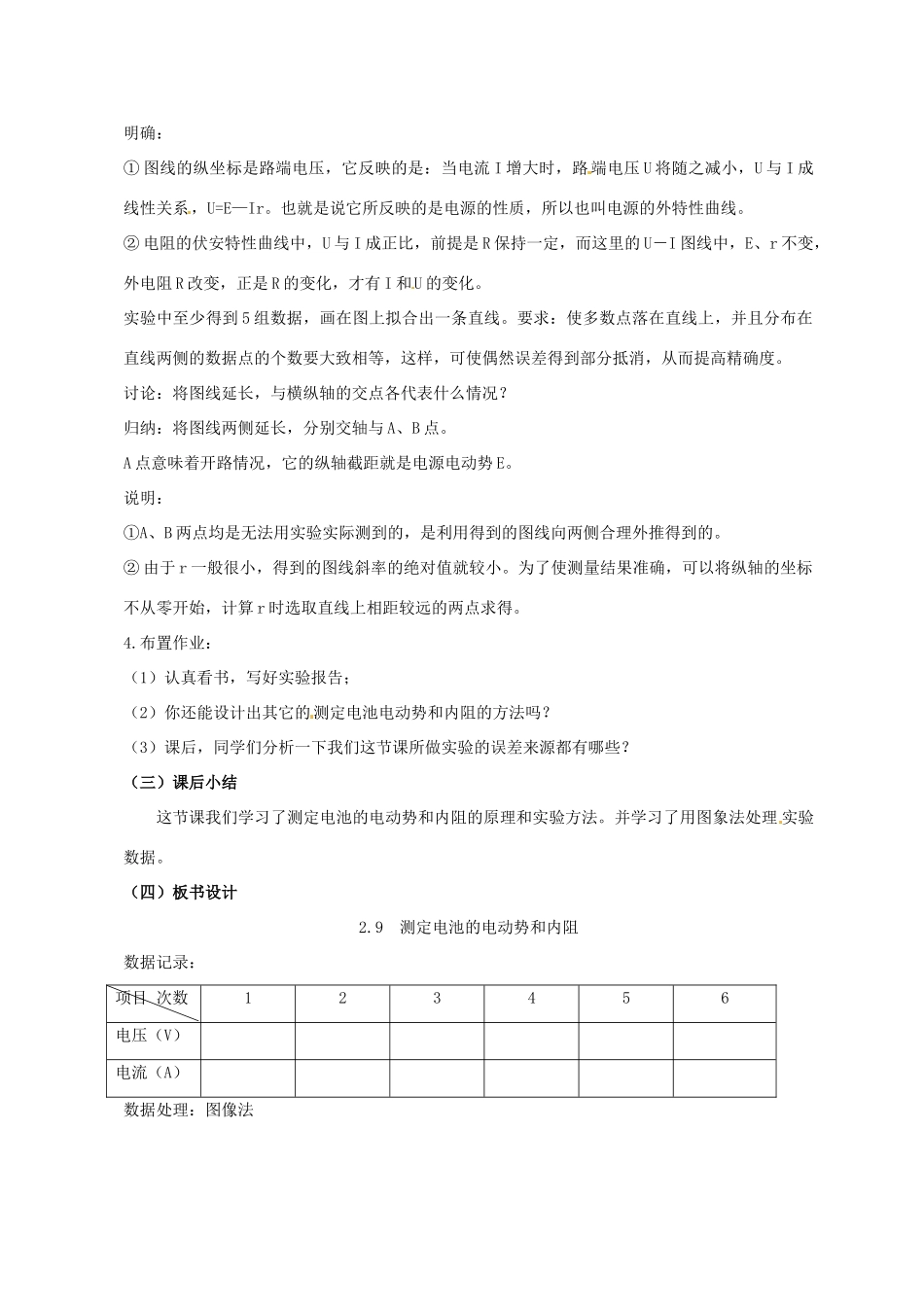

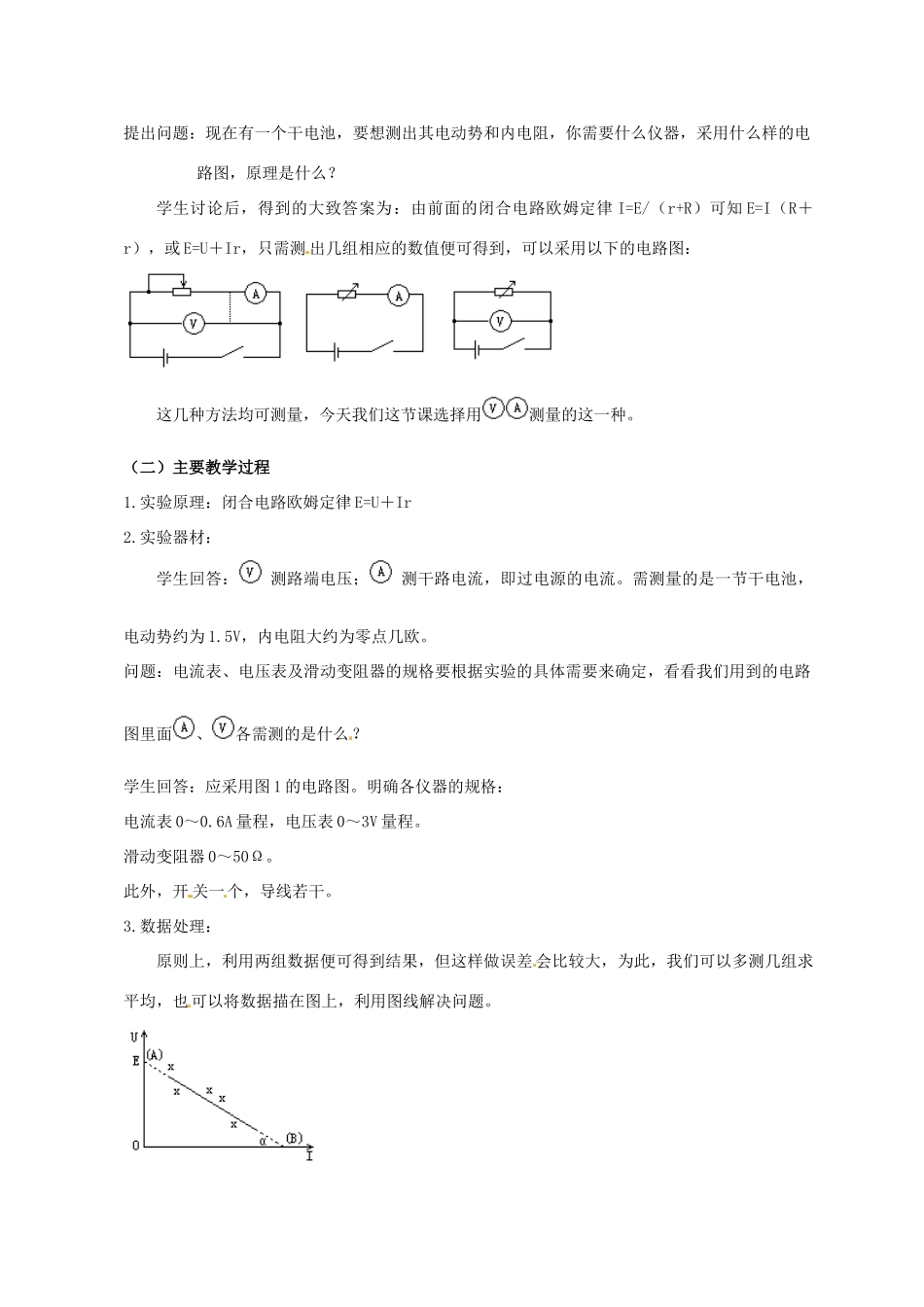

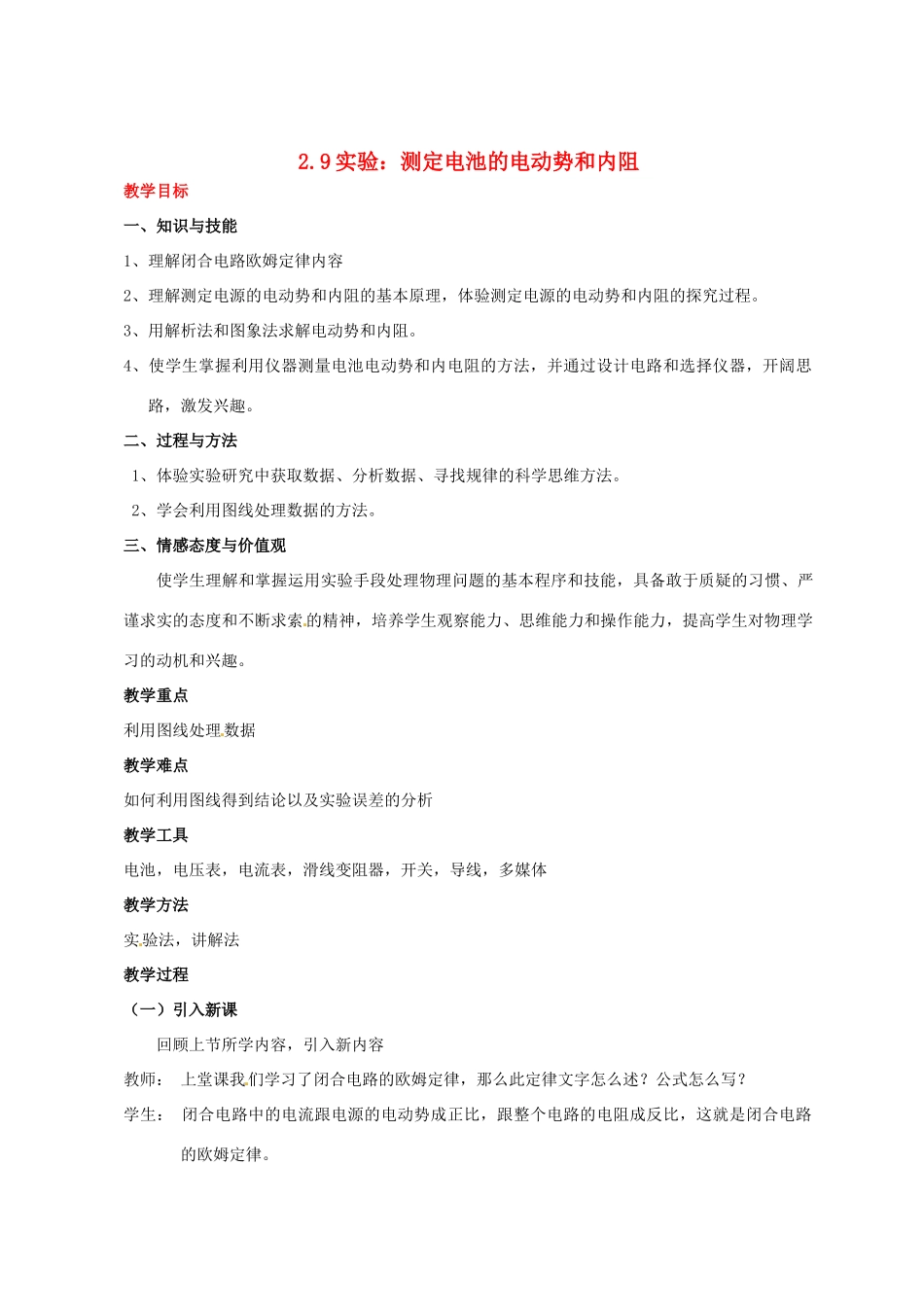

2.9实验:测定电池的电动势和内阻教学目标一、知识与技能1、理解闭合电路欧姆定律内容2、理解测定电源的电动势和内阻的基本原理,体验测定电源的电动势和内阻的探究过程。3、用解析法和图象法求解电动势和内阻。4、使学生掌握利用仪器测量电池电动势和内电阻的方法,并通过设计电路和选择仪器,开阔思路,激发兴趣。二、过程与方法1、体验实验研究中获取数据、分析数据、寻找规律的科学思维方法。2、学会利用图线处理数据的方法。三、情感态度与价值观使学生理解和掌握运用实验手段处理物理问题的基本程序和技能,具备敢于质疑的习惯、严谨求实的态度和不断求索的精神,培养学生观察能力、思维能力和操作能力,提高学生对物理学习的动机和兴趣。教学重点利用图线处理数据教学难点如何利用图线得到结论以及实验误差的分析教学工具电池,电压表,电流表,滑线变阻器,开关,导线,多媒体教学方法实验法,讲解法教学过程(一)引入新课回顾上节所学内容,引入新内容教师:上堂课我们学习了闭合电路的欧姆定律,那么此定律文字怎么述?公式怎么写?学生:闭合电路中的电流跟电源的电动势成正比,跟整个电路的电阻成反比,这就是闭合电路的欧姆定律。提出问题:现在有一个干电池,要想测出其电动势和内电阻,你需要什么仪器,采用什么样的电路图,原理是什么?学生讨论后,得到的大致答案为:由前面的闭合电路欧姆定律I=E/(r+R)可知E=I(R+r),或E=U+Ir,只需测出几组相应的数值便可得到,可以采用以下的电路图:这几种方法均可测量,今天我们这节课选择用测量的这一种。(二)主要教学过程1.实验原理:闭合电路欧姆定律E=U+Ir2.实验器材:学生回答:测路端电压;测干路电流,即过电源的电流。需测量的是一节干电池,电动势约为1.5V,内电阻大约为零点几欧。问题:电流表、电压表及滑动变阻器的规格要根据实验的具体需要来确定,看看我们用到的电路图里面、各需测的是什么?学生回答:应采用图1的电路图。明确各仪器的规格:电流表0~0.6A量程,电压表0~3V量程。滑动变阻器0~50Ω。此外,开关一个,导线若干。3.数据处理:原则上,利用两组数据便可得到结果,但这样做误差会比较大,为此,我们可以多测几组求平均,也可以将数据描在图上,利用图线解决问题。明确:①图线的纵坐标是路端电压,它反映的是:当电流I增大时,路端电压U将随之减小,U与I成线性关系,U=E—Ir。也就是说它所反映的是电源的性质,所以也叫电源的外特性曲线。②电阻的伏安特性曲线中,U与I成正比,前提是R保持一定,而这里的U-I图线中,E、r不变,外电阻R改变,正是R的变化,才有I和U的变化。实验中至少得到5组数据,画在图上拟合出一条直线。要求:使多数点落在直线上,并且分布在直线两侧的数据点的个数要大致相等,这样,可使偶然误差得到部分抵消,从而提高精确度。讨论:将图线延长,与横纵轴的交点各代表什么情况?归纳:将图线两侧延长,分别交轴与A、B点。A点意味着开路情况,它的纵轴截距就是电源电动势E。说明:①A、B两点均是无法用实验实际测到的,是利用得到的图线向两侧合理外推得到的。②由于r一般很小,得到的图线斜率的绝对值就较小。为了使测量结果准确,可以将纵轴的坐标不从零开始,计算r时选取直线上相距较远的两点求得。4.布置作业:(1)认真看书,写好实验报告;(2)你还能设计出其它的测定电池电动势和内阻的方法吗?(3)课后,同学们分析一下我们这节课所做实验的误差来源都有哪些?(三)课后小结这节课我们学习了测定电池的电动势和内阻的原理和实验方法。并学习了用图象法处理实验数据。(四)板书设计2.9测定电池的电动势和内阻数据记录:项目次数123456电压(V)电流(A)数据处理:图像法
