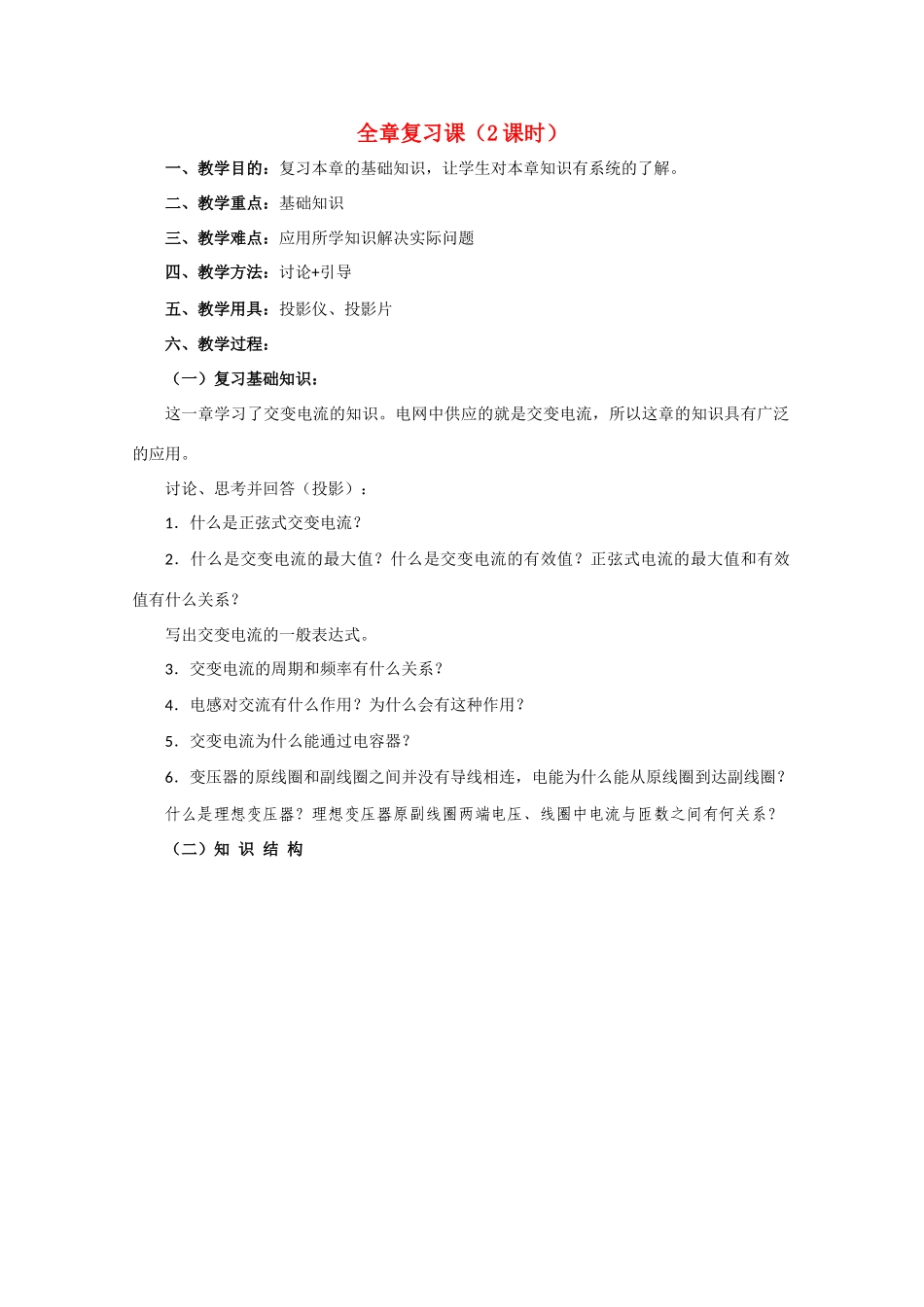

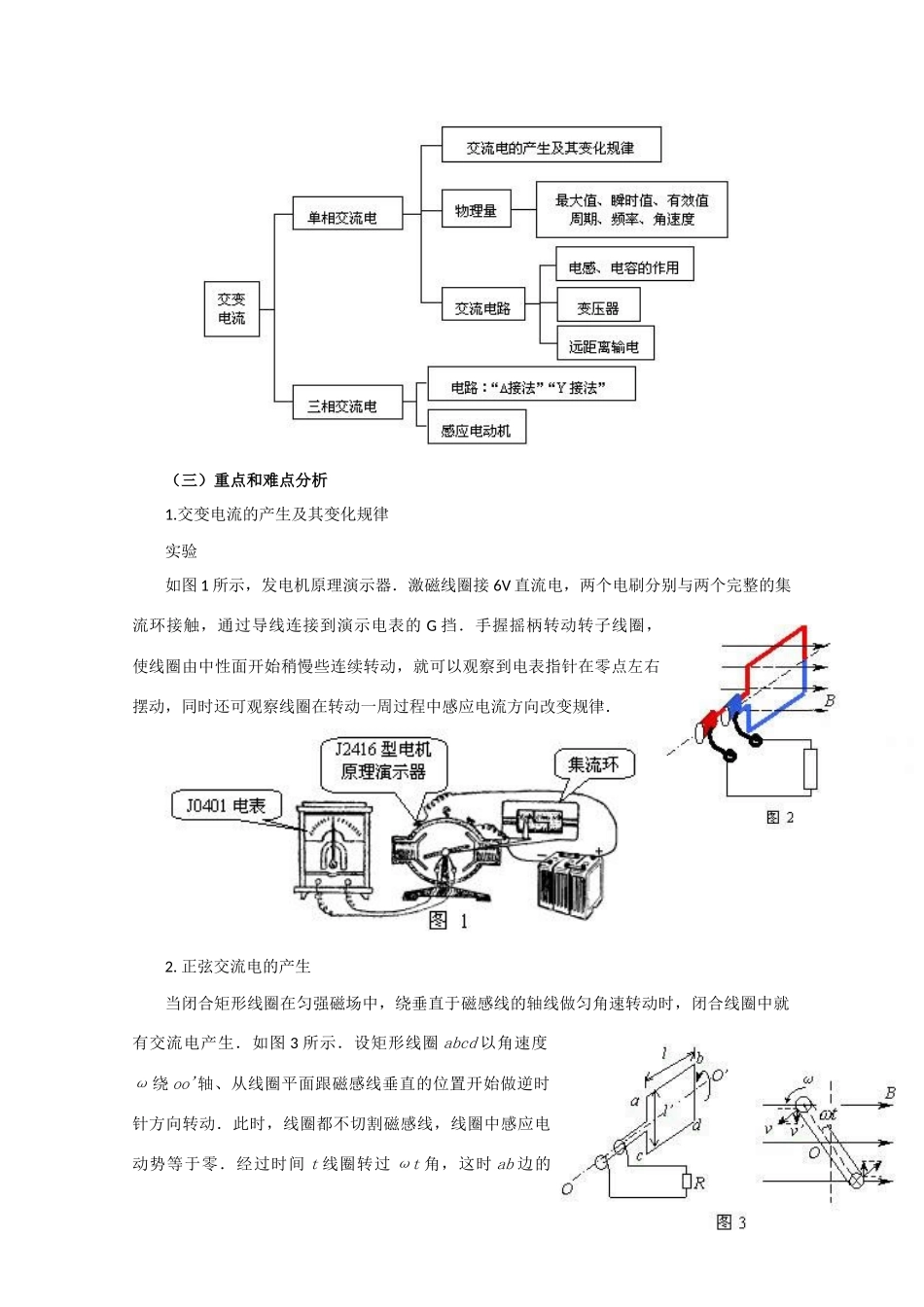

全章复习课（2课时）一、教学目的：复习本章的基础知识，让学生对本章知识有系统的了解。二、教学重点：基础知识三、教学难点：应用所学知识解决实际问题四、教学方法：讨论+引导五、教学用具：投影仪、投影片六、教学过程：（一）复习基础知识：这一章学习了交变电流的知识。电网中供应的就是交变电流，所以这章的知识具有广泛的应用。讨论、思考并回答（投影）：1．什么是正弦式交变电流？2．什么是交变电流的最大值？什么是交变电流的有效值？正弦式电流的最大值和有效值有什么关系？写出交变电流的一般表达式。3．交变电流的周期和频率有什么关系？4．电感对交流有什么作用？为什么会有这种作用？5．交变电流为什么能通过电容器？6．变压器的原线圈和副线圈之间并没有导线相连，电能为什么能从原线圈到达副线圈？什么是理想变压器？理想变压器原副线圈两端电压、线圈中电流与匝数之间有何关系？（二）知识结构（三）重点和难点分析1.交变电流的产生及其变化规律实验如图1所示，发电机原理演示器．激磁线圈接6V直流电，两个电刷分别与两个完整的集流环接触，通过导线连接到演示电表的G挡．手握摇柄转动转子线圈，使线圈由中性面开始稍慢些连续转动，就可以观察到电表指针在零点左右摆动，同时还可观察线圈在转动一周过程中感应电流方向改变规律．2.正弦交流电的产生当闭合矩形线圈在匀强磁场中，绕垂直于磁感线的轴线做匀角速转动时，闭合线圈中就有交流电产生．如图3所示．设矩形线圈abcd以角速度ω绕oo'轴、从线圈平面跟磁感线垂直的位置开始做逆时针方向转动．此时，线圈都不切割磁感线，线圈中感应电动势等于零．经过时间t线圈转过ωt角，这时ab边的线速度v方向跟磁感线方向夹角等于ωt，设ab边的长度为L，bd边的长度为L'，线圈中感应电动势为当线圈平面转到跟磁感线平行的位置时，线圈转过T/4时间，ωt=π/2，ab边和cd边都垂直切割磁感线，sinωt=1，线圈中感应电动势最大，用Em来表示，Em=BSω．则e=Emsinωt由上式知，在匀强磁场中，绕垂直于磁感线的轴做匀角速转动的线圈里产生的感应电动势是按正弦规律变化的．根据闭合电路欧姆定律：，令，则：i=Imsinωt路端电压u=iR=ImRsinωt，令Um=ImR，则u=Umsinωt如果线圈从如图4所示位置开始转动，电路中感应电动势、感应电流和路端电压将按余弦规律变化e=Emcosωti=Imcosωtu=Umcosωt3．中性面当线圈转动至线圈平面垂直于磁感线位置时，各边都不切割磁感线，线圈中没有感应电流，这个特定位置叫做中性面．应注意：①中性面在垂直于磁场位置．②线圈通过中性面时，穿过线圈的磁通量最大．③线圈平面通过中性面时感应电动势为零．④线圈平面每转过中性面时，线圈中感应电流方向改变一次，转动一周线圈两次通过中性面，故一周里线圈中电流方向改变两次．4．正弦交流电的图象矩形线圈在匀强磁场中，绕垂直于磁感线的轴做匀角速转动，线圈里产生正弦交流电．当线圈从中性面开始转动，在一个周期中：在t（0，T/4）时间内，线圈中感应电动势从0达到最大值Em．在t（T/4，T/2）时间内，线圈中感应电动势从最大值Em减小到0．在t（T/2，3T/4）时间内，线圈中感应电动势从0增加到负的最大值-Em．在t（3T/4，T）时间内，线圈中感应电动势的值从负的最大值-Em减小到0．电路中的感应电流、路端电压与感应电动势的变化规律相同，如图5所示．（四）巩固练习（投影）：1、思考钳形电流表的工作原理？（课本P234B组第（1）题）2、课本P234第（6）题3、课本P234A组第（4）题说明：一、关于交变电流的几个基本问题1．产生交变电流的基本原理交变电流的产生，一般都是借助于电磁感应现象得以实现的．所以说产生交变电流的基本原理就是电磁感应现象所遵循的法拉第电磁感应定律．2．产生交变电流的基本方式产生交变电流的基本方式是线圈在匀强磁场中做切割磁感线的匀速转动3．交变电流的基本规律当线圈匝数为N，面积为S，以角速度ω在磁感应强度为B的匀强磁场中绕垂直于磁场方向的轴做匀速度转动时，产生的交变感应电动势为：e=Emsin（ωt+）当线圈转到线圈平面与磁场方向平行时，交变感应电动势取得最大值：而称为初相，实质上是初始时刻线圈平面与...
