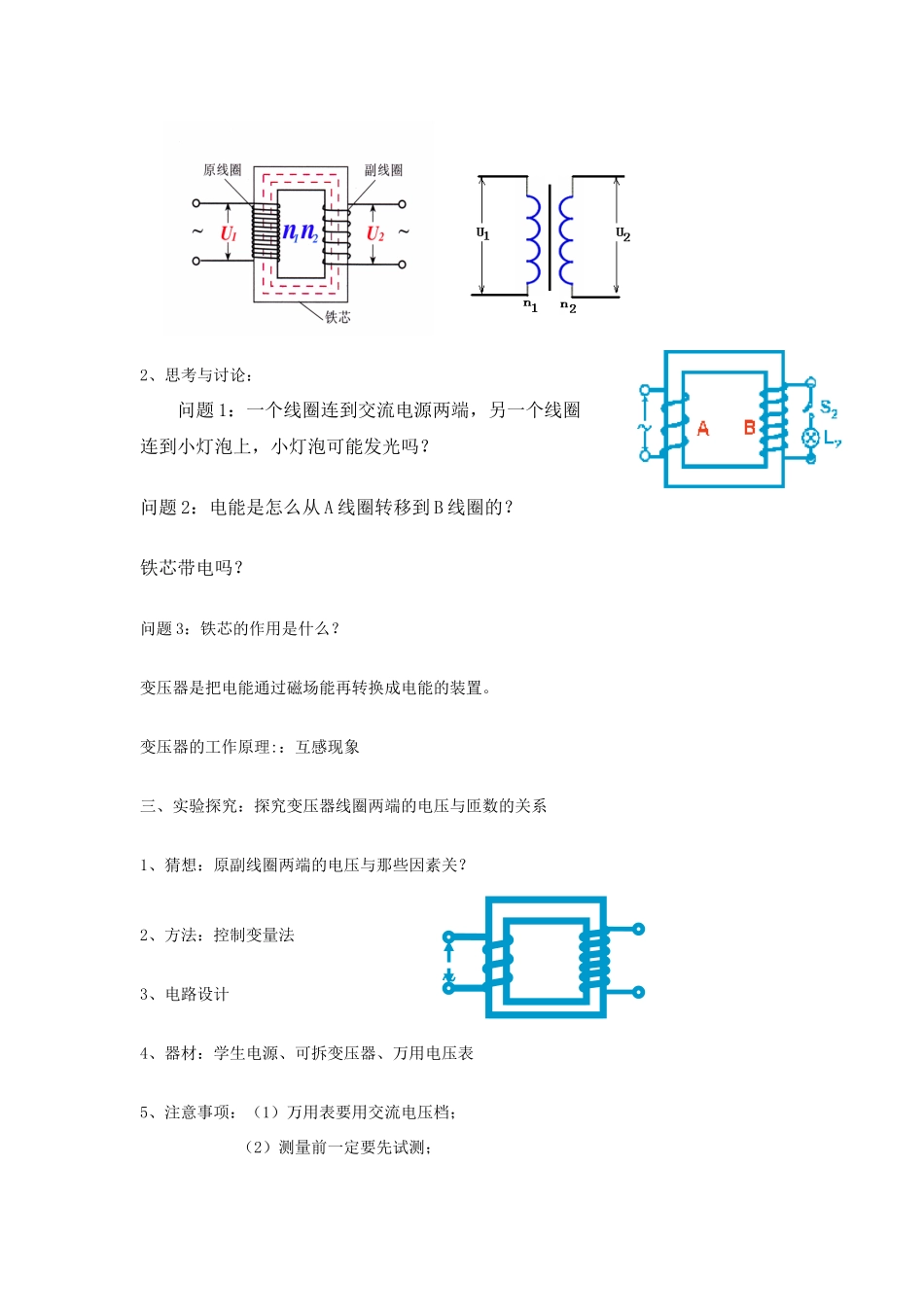

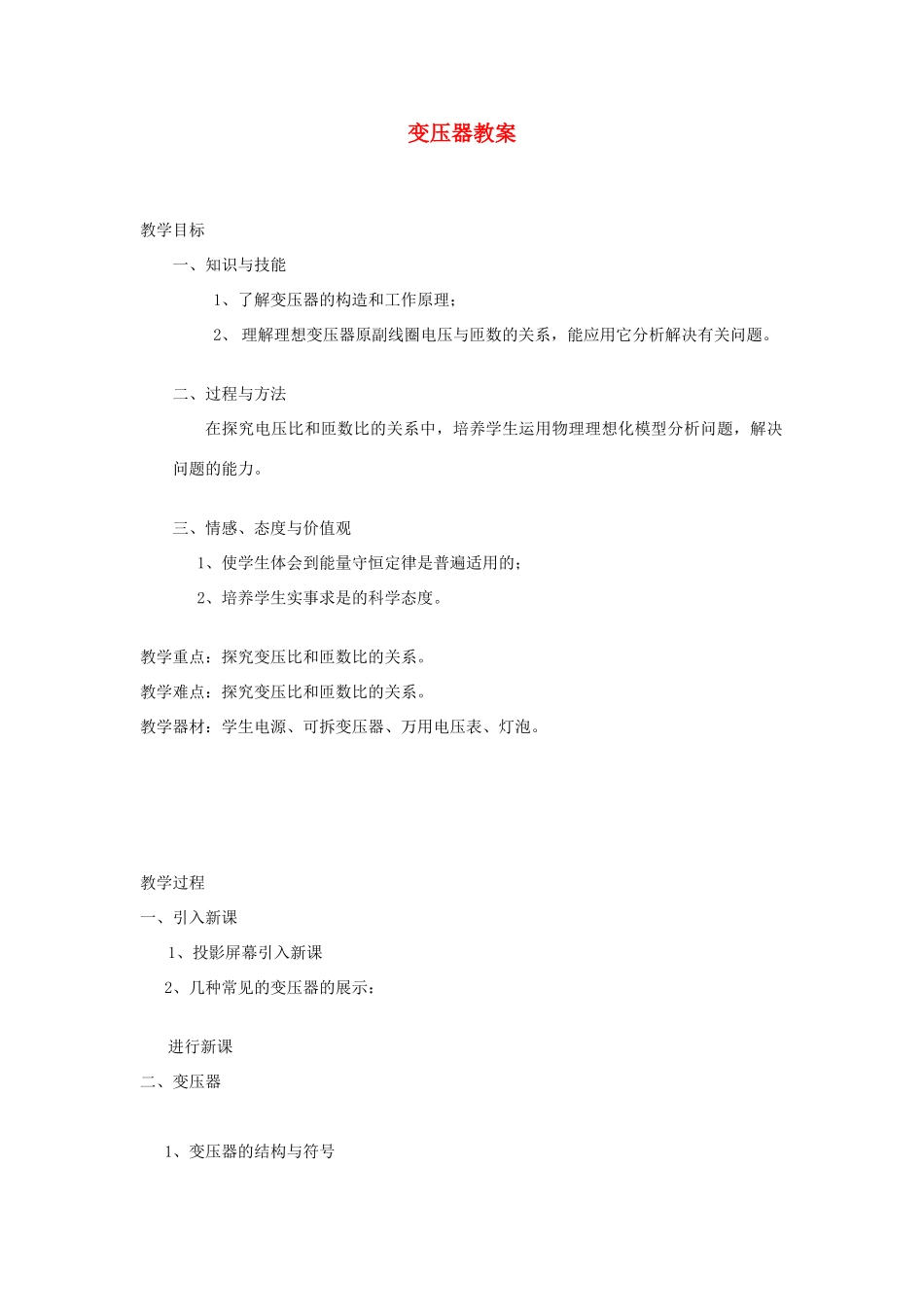

变压器教案教学目标一、知识与技能1、了解变压器的构造和工作原理；2、理解理想变压器原副线圈电压与匝数的关系，能应用它分析解决有关问题。二、过程与方法在探究电压比和匝数比的关系中，培养学生运用物理理想化模型分析问题，解决问题的能力。三、情感、态度与价值观1、使学生体会到能量守恒定律是普遍适用的；2、培养学生实事求是的科学态度。教学重点：探究变压比和匝数比的关系。教学难点：探究变压比和匝数比的关系。教学器材：学生电源、可拆变压器、万用电压表、灯泡。教学过程一、引入新课1、投影屏幕引入新课2、几种常见的变压器的展示：进行新课二、变压器1、变压器的结构与符号2、思考与讨论：问题1：一个线圈连到交流电源两端，另一个线圈连到小灯泡上，小灯泡可能发光吗？问题2：电能是怎么从A线圈转移到B线圈的？铁芯带电吗？问题3：铁芯的作用是什么？变压器是把电能通过磁场能再转换成电能的装置。变压器的工作原理:：互感现象三、实验探究：探究变压器线圈两端的电压与匝数的关系1、猜想：原副线圈两端的电压与那些因素关？2、方法：控制变量法3、电路设计4、器材：学生电源、可拆变压器、万用电压表5、注意事项：（1）万用表要用交流电压档；（2）测量前一定要先试测；~（3）测量时，手不能接触裸露的导线、接线柱；6、测量保持N1和U1不变，改变N2，研究N2对U2的影响U1=()N1=()123N2U2保持N2和U1不变，改变N1，研究N1对U2的影响U1=()N2=()123N1U2分析结果实验结论：电压与匝数的关系：原副线圈两端电压之比等于这两个线圈的匝数之比若n2>n1，则U2>U1称为升压变压器若n2U1称为降压变压器四、能量损耗分析1、电阻2、涡流3、漏磁实际变压器的效率都很高，特别是大型变压器，效率可达97%-99.5%，所以理论研究时我们把它当成100%－－理想变压器(即没有能量损失的变压器)。五、理想变压器1、理想变压器电流与匝数关系的推导又因由能量守恒有所以P2=U2I2P1=U1I1P2P1=n1n2=I2I1U1=U2即：原、副线圈中的电流之比跟它们的线圈匝数成反比。U2U2U2U1理想变压器电流与匝数关系的推导：提示：由于能量守恒，原副线圈功率相等I1I2六、理想变压器n1n2六、小结一）变压器的构造1．示意图2．电路图中符号二）变压器的工作原理：1、利用原、副线圈的互感现象2、能量转化：电能→磁场能→电能三）理想变压器变压规律：U1/U2=n1/n2变流规律：I1/I2=n2/n1功率关系：P入＝P出七、课堂练习八、课外延伸1、阅读课本P43科学漫步内容,认识电压互感器、电流互感器。2、请根据已学知识尝试判断升压变压器中线径较粗的线圈是原线圈，还是线径较细的线圈是原线圈，请说明判断的理由。九、布置作业课本P442、3、4
