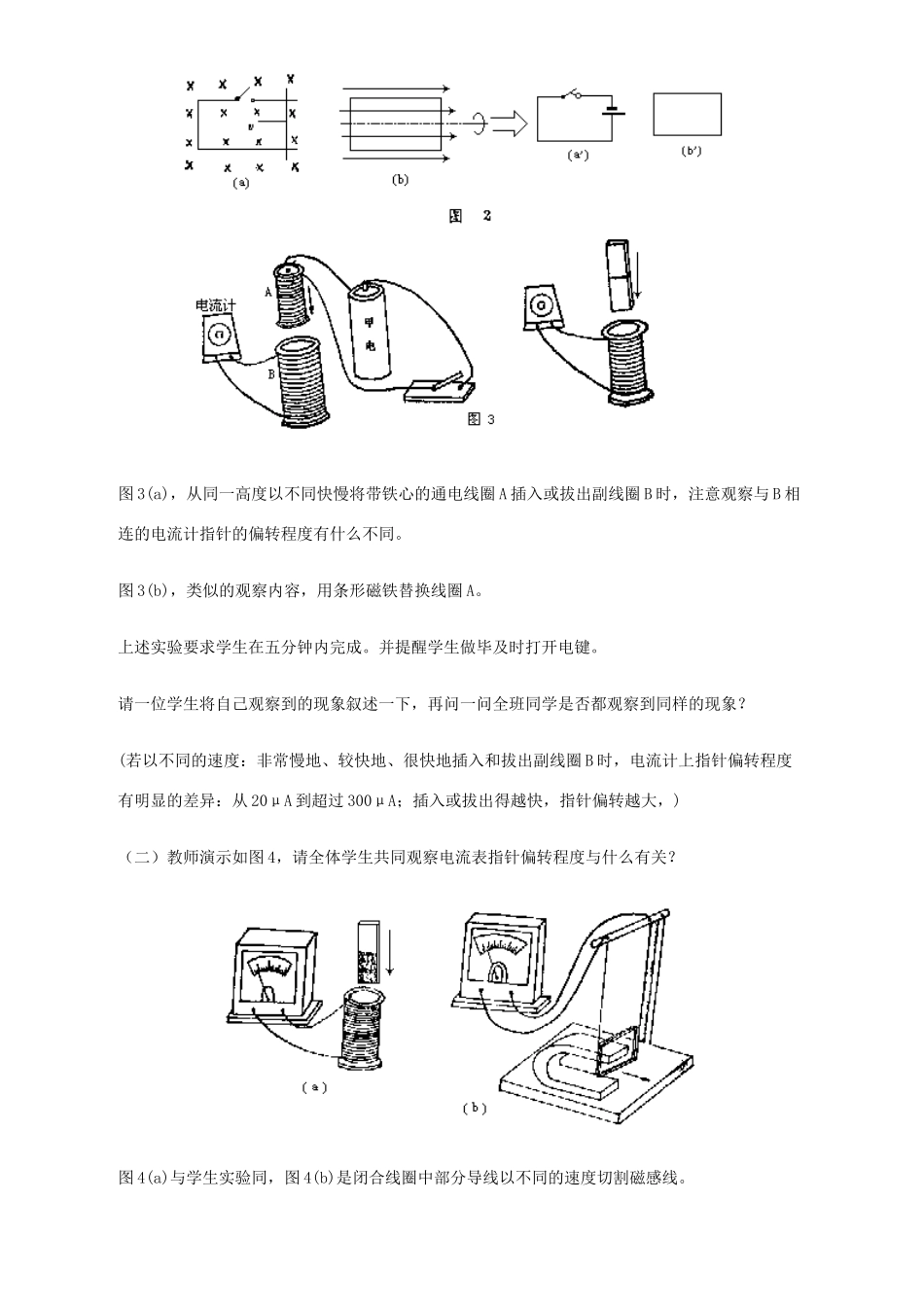

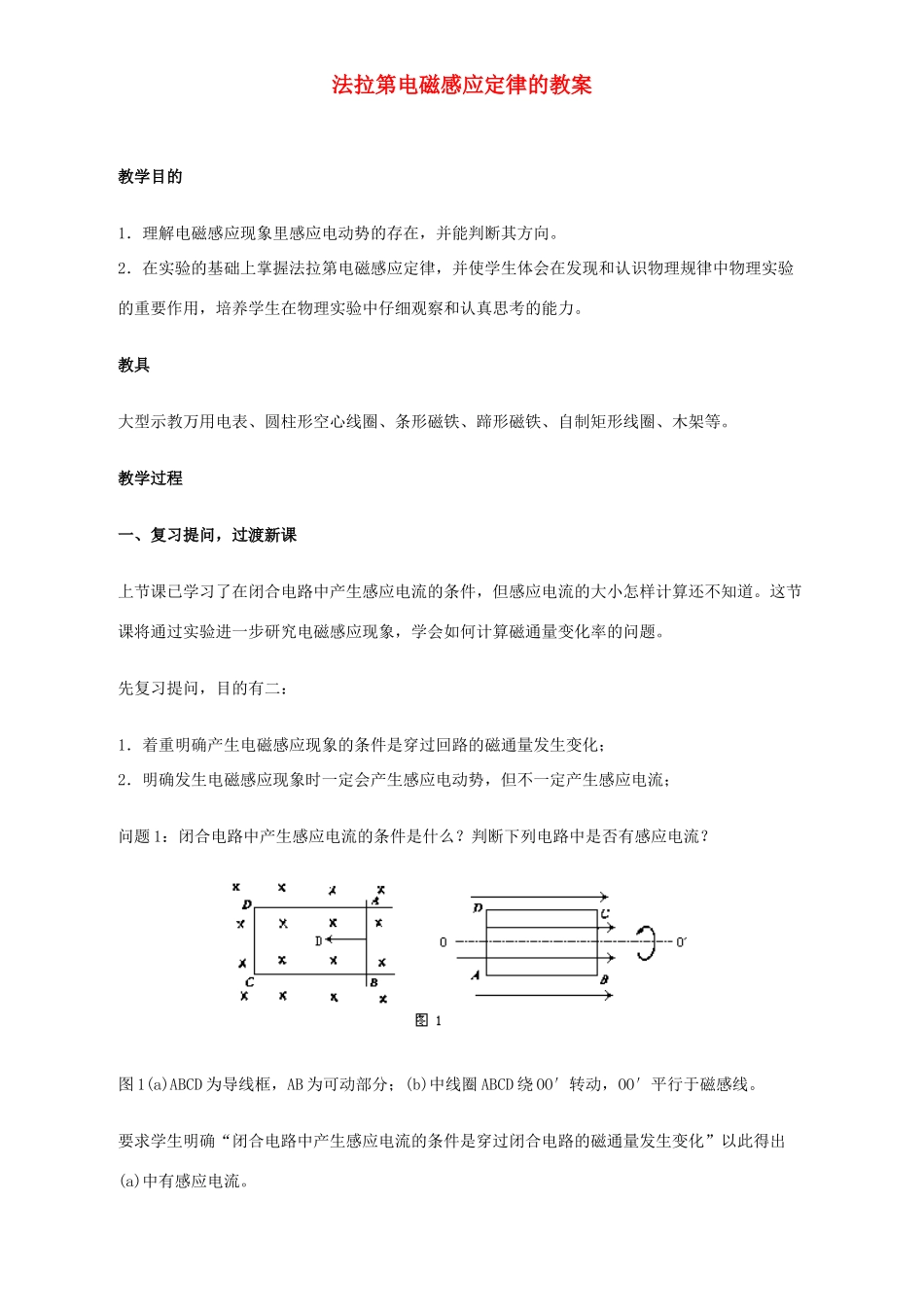

法拉第电磁感应定律的教案教学目的1．理解电磁感应现象里感应电动势的存在，并能判断其方向。2．在实验的基础上掌握法拉第电磁感应定律，并使学生体会在发现和认识物理规律中物理实验的重要作用，培养学生在物理实验中仔细观察和认真思考的能力。教具大型示教万用电表、圆柱形空心线圈、条形磁铁、蹄形磁铁、自制矩形线圈、木架等。教学过程一、复习提问，过渡新课上节课已学习了在闭合电路中产生感应电流的条件，但感应电流的大小怎样计算还不知道。这节课将通过实验进一步研究电磁感应现象，学会如何计算磁通量变化率的问题。先复习提问，目的有二：1．着重明确产生电磁感应现象的条件是穿过回路的磁通量发生变化；2．明确发生电磁感应现象时一定会产生感应电动势，但不一定产生感应电流；问题1：闭合电路中产生感应电流的条件是什么？判断下列电路中是否有感应电流？图1(a)ABCD为导线框，AB为可动部分；(b)中线圈ABCD绕OO′转动，OO′平行于磁感线。要求学生明确“闭合电路中产生感应电流的条件是穿过闭合电路的磁通量发生变化”以此得出(a)中有感应电流。在(b)中，穿过闭合电路的磁通量始终为零，没有发生变化，所以没有感应电流。问题2：如果图1中(a)电路在某处断开，于是也没有感应电流，它与(b)电路表现相同，但原因是否一样呢？通过图2中(a)、(b)的比较得出：图2(a)中电路内磁通量发生变化，切割运动的导线就相当于一个电源，有电动势，只要电路一闭合，就有感应电流；而(b)中导线虽闭合，但穿过闭合线圈的磁通量没有变化，所以电路内没有感应电流，这就表明电路内根本没有电动势。结论：在电磁感应现象中产生的电动势叫感应电动势，不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势。对图中(a)电路进一步分析得出：产生感应电动势的那部分导体，相当于电源，感应电动势的方向——电源内“-”极指向“+”极的方向——就是那部分导体内感应电流的方向。[板书]现在让我们通过实验进行研究。二、新课教学1．通过学生实验和教师演示实验在感性认识的基础上引入法拉第电磁感应定律，注意对磁通量变化率的认识。（一）学生实验如图3所示：图3(a)，从同一高度以不同快慢将带铁心的通电线圈A插入或拔出副线圈B时，注意观察与B相连的电流计指针的偏转程度有什么不同。图3(b)，类似的观察内容，用条形磁铁替换线圈A。上述实验要求学生在五分钟内完成。并提醒学生做毕及时打开电键。请一位学生将自己观察到的现象叙述一下，再问一问全班同学是否都观察到同样的现象？(若以不同的速度：非常慢地、较快地、很快地插入和拔出副线圈B时，电流计上指针偏转程度有明显的差异：从20μA到超过300μA；插入或拔出得越快，指针偏转越大，)（二）教师演示如图4，请全体学生共同观察电流表指针偏转程度与什么有关？图4(a)与学生实验同，图4(b)是闭合线圈中部分导线以不同的速度切割磁感线。（三）要求学生思考三个问题后得出实验结论。问题1：在所做的实验中，电流表指针发生偏转的共同原因是什么？穿过电路的磁通量发生变化，电路中有感应电动势，电路闭合产生感应电流。问题2：观察电流表指针的偏转程度与研究感应电动势的大小有什么关系？问题3：用不同的快慢将磁铁从同一高度全部插入线圈内，穿过线圈的磁通量的变化情况有什么相同和不同？请学生归纳总结感应电动势的大小与磁通量变化情况有怎样的关系？（四）法拉第电磁感应定律。[板书]教师指出精确的实验表明，电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。首先对这个问题进行实验研究的是英国的实验物理学家法拉第，因此人们把这个定律称作法拉第电磁感应定律。(1)在国际单位制中，ε用“伏特”做单位，φ用“韦伯”做单位，t用“秒”做单位时，实验测量或理论推导都表明K值正好等于1．所以2．在法拉第电磁感应定律的应用中导出ε=Blvsinθ进一步提出问题：弧立的一根导线作切割磁感线运动时，导线上产生的感应电动势又如何计算呢？向学生指出，这个计算式我们只在一定的条件下进行推导。推导1条件：“三垂直”，即磁感应强度B、导线切割速度v、和长为l的导线本身三者之间互相都垂直，如图5(a)...
