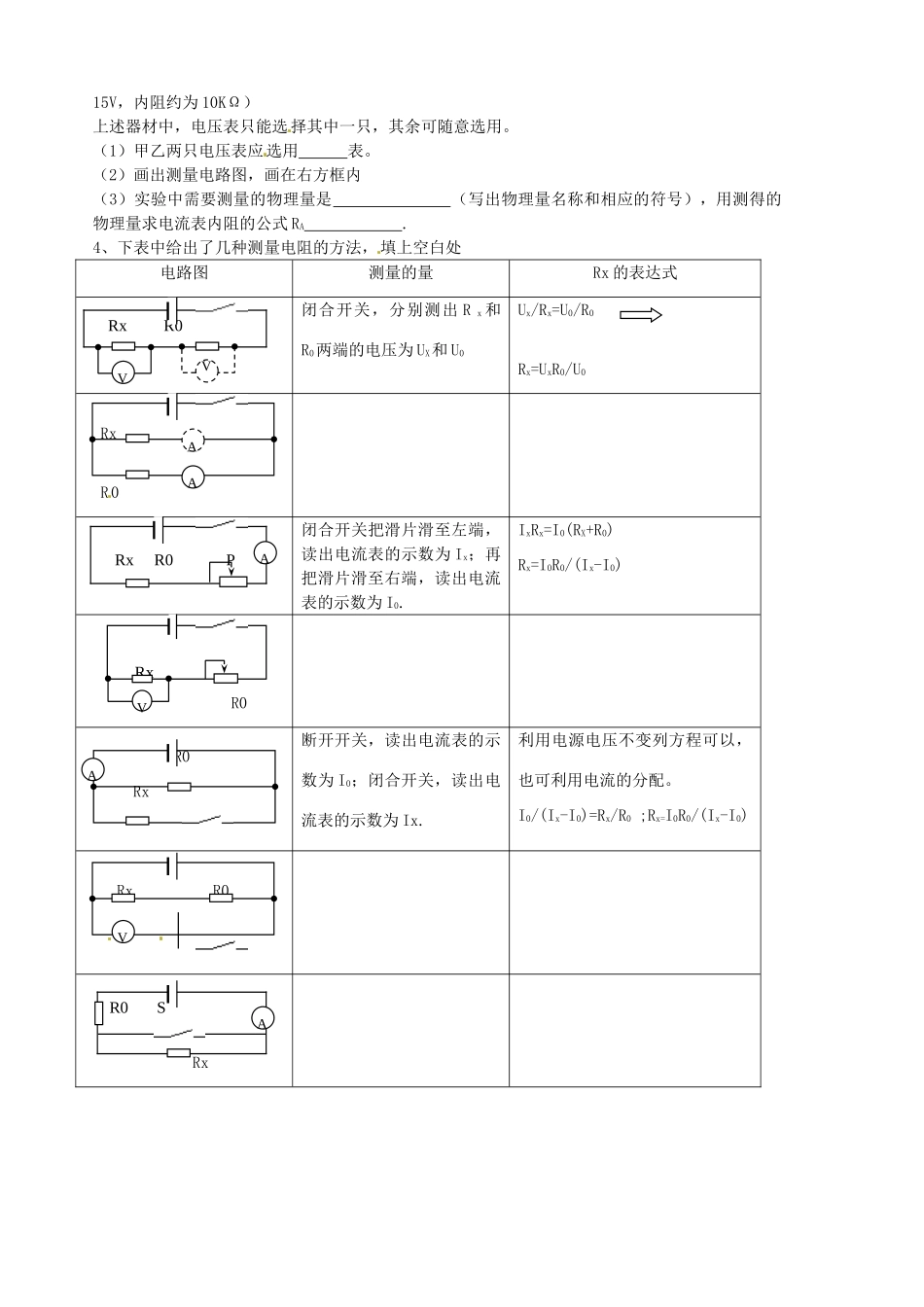

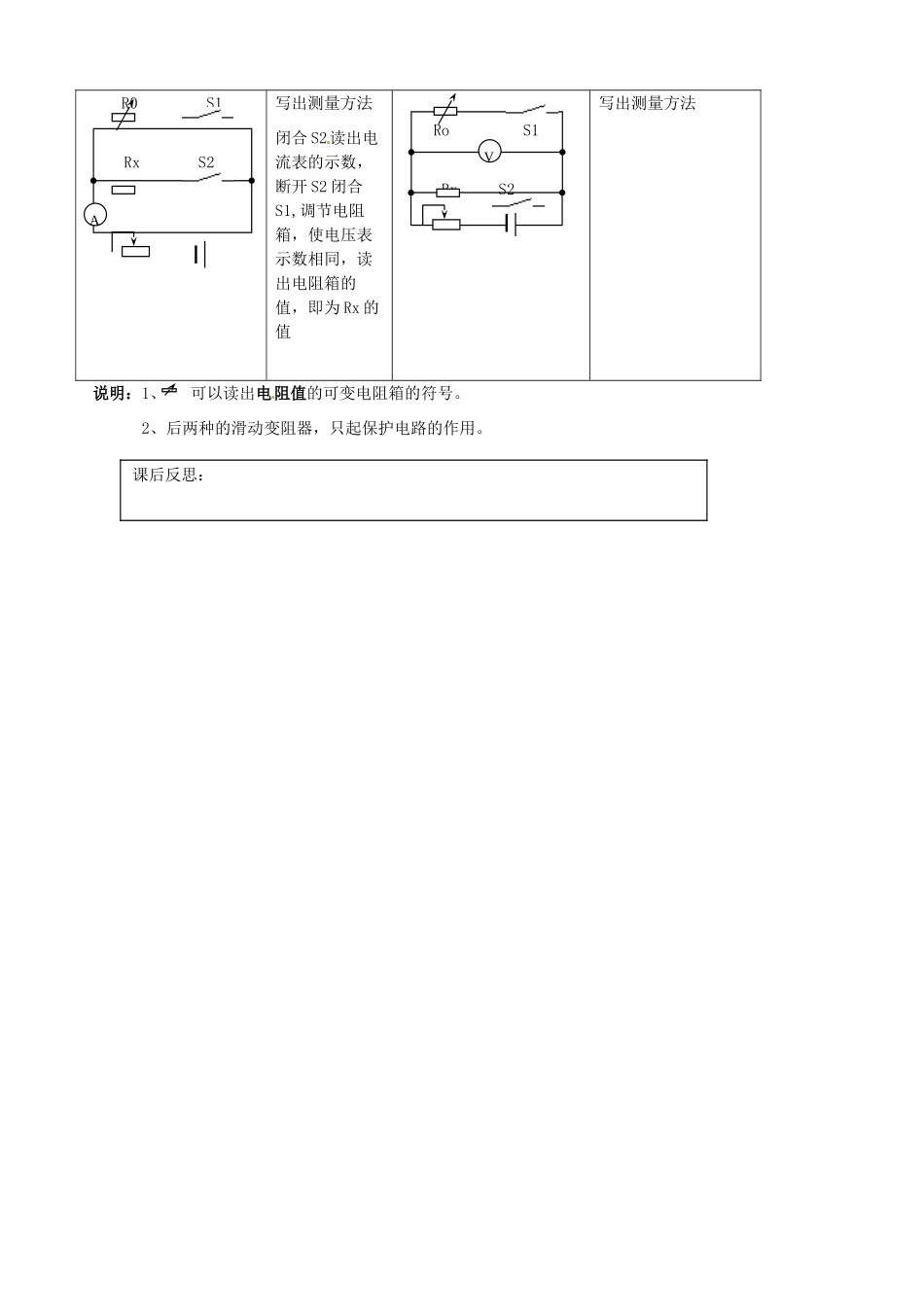

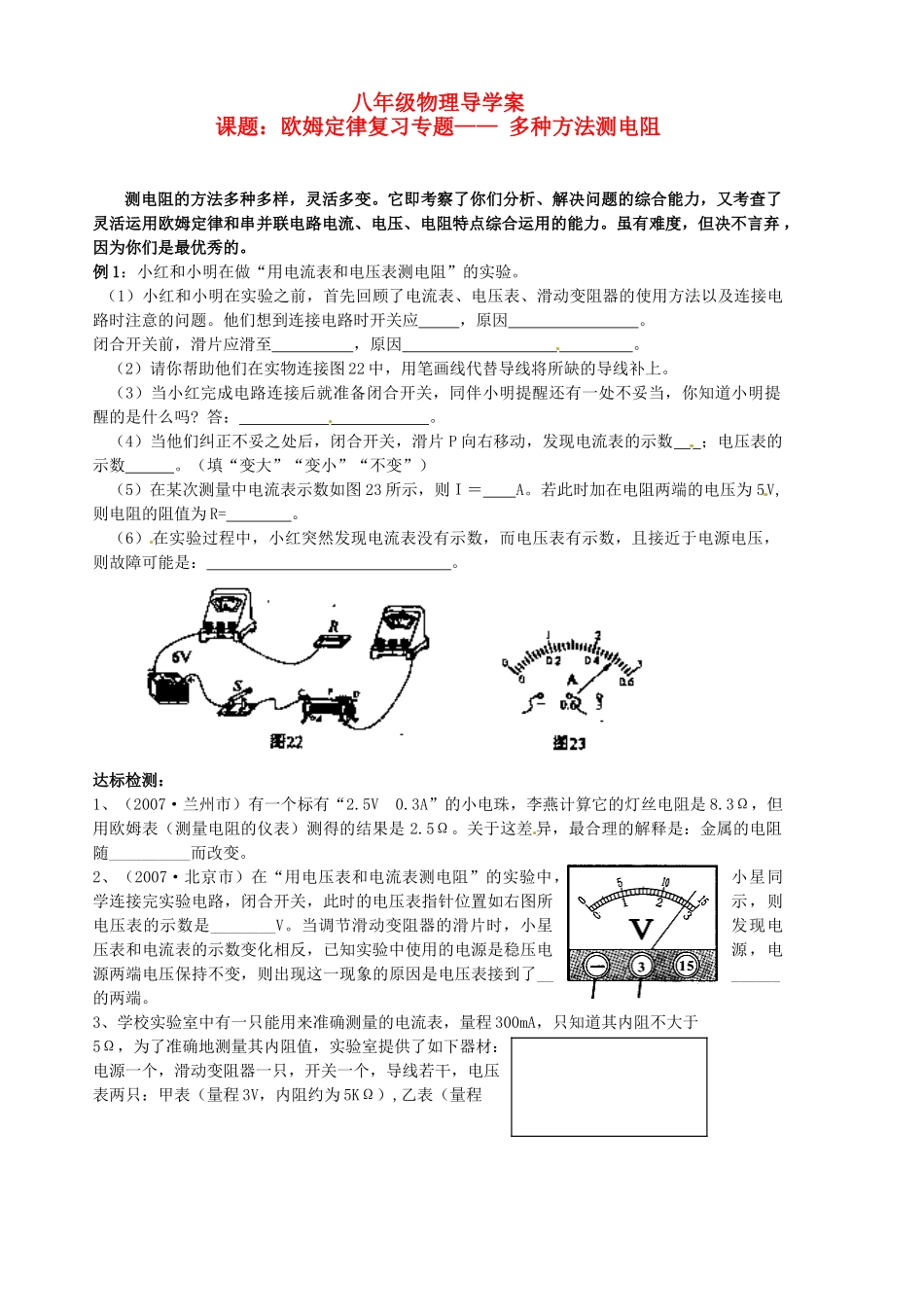

八年级物理导学案课题：欧姆定律复习专题——多种方法测电阻测电阻的方法多种多样，灵活多变。它即考察了你们分析、解决问题的综合能力，又考查了灵活运用欧姆定律和串并联电路电流、电压、电阻特点综合运用的能力。虽有难度，但决不言弃，因为你们是最优秀的。例1：小红和小明在做“用电流表和电压表测电阻”的实验。（1）小红和小明在实验之前，首先回顾了电流表、电压表、滑动变阻器的使用方法以及连接电路时注意的问题。他们想到连接电路时开关应，原因。闭合开关前，滑片应滑至，原因。（2）请你帮助他们在实物连接图22中，用笔画线代替导线将所缺的导线补上。（3）当小红完成电路连接后就准备闭合开关，同伴小明提醒还有一处不妥当，你知道小明提醒的是什么吗?答：。（4）当他们纠正不妥之处后，闭合开关，滑片P向右移动，发现电流表的示数；电压表的示数。（填“变大”“变小”“不变”）（5）在某次测量中电流表示数如图23所示，则Ｉ＝A。若此时加在电阻两端的电压为5V,则电阻的阻值为R=。（6）在实验过程中，小红突然发现电流表没有示数，而电压表有示数，且接近于电源电压，则故障可能是：。达标检测：1、（2007·兰州市）有一个标有“2.5V0.3A”的小电珠，李燕计算它的灯丝电阻是8.3Ω，但用欧姆表（测量电阻的仪表）测得的结果是2.5Ω。关于这差异，最合理的解释是：金属的电阻随__________而改变。2、（2007·北京市）在“用电压表和电流表测电阻”的实验中，小星同学连接完实验电路，闭合开关，此时的电压表指针位置如右图所示，则电压表的示数是________V。当调节滑动变阻器的滑片时，小星发现电压表和电流表的示数变化相反，已知实验中使用的电源是稳压电源，电源两端电压保持不变，则出现这一现象的原因是电压表接到了________的两端。3、学校实验室中有一只能用来准确测量的电流表，量程300mA，只知道其内阻不大于5Ω，为了准确地测量其内阻值，实验室提供了如下器材：电源一个，滑动变阻器一只，开关一个，导线若干，电压表两只：甲表（量程3V，内阻约为5KΩ）,乙表（量程15V，内阻约为10KΩ）上述器材中，电压表只能选择其中一只，其余可随意选用。（1）甲乙两只电压表应选用表。（2）画出测量电路图，画在右方框内（3）实验中需要测量的物理量是（写出物理量名称和相应的符号），用测得的物理量求电流表内阻的公式RA.4、下表中给出了几种测量电阻的方法，填上空白处电路图测量的量Rx的表达式闭合开关，分别测出Rx和R0两端的电压为UX和U0Ux/Rx=U0/R0Rx=UxR0/U0RxR0闭合开关把滑片滑至左端，读出电流表的示数为Ix；再把滑片滑至右端，读出电流表的示数为I0.IxRx=I0(RX+R0)Rx=I0R0/(Ix-I0)R0R0Rx断开开关，读出电流表的示数为I0；闭合开关，读出电流表的示数为Ix.利用电源电压不变列方程可以，也可利用电流的分配。I0/(Ix-I0)=Rx/R0;Rx=I0R0/(Ix-I0)RxR0RxRxR0VARxVAVR0SAAVRxR0PAR0S1RxS2写出测量方法闭合S2读出电流表的示数，断开S2闭合S1,调节电阻箱，使电压表示数相同，读出电阻箱的值，即为Rx的值RoS1RxS2写出测量方法说明：1、可以读出电阻值的可变电阻箱的符号。2、后两种的滑动变阻器，只起保护电路的作用。AV课后反思：
