高中物理 磁场 第一节 电流的磁场VIP免费

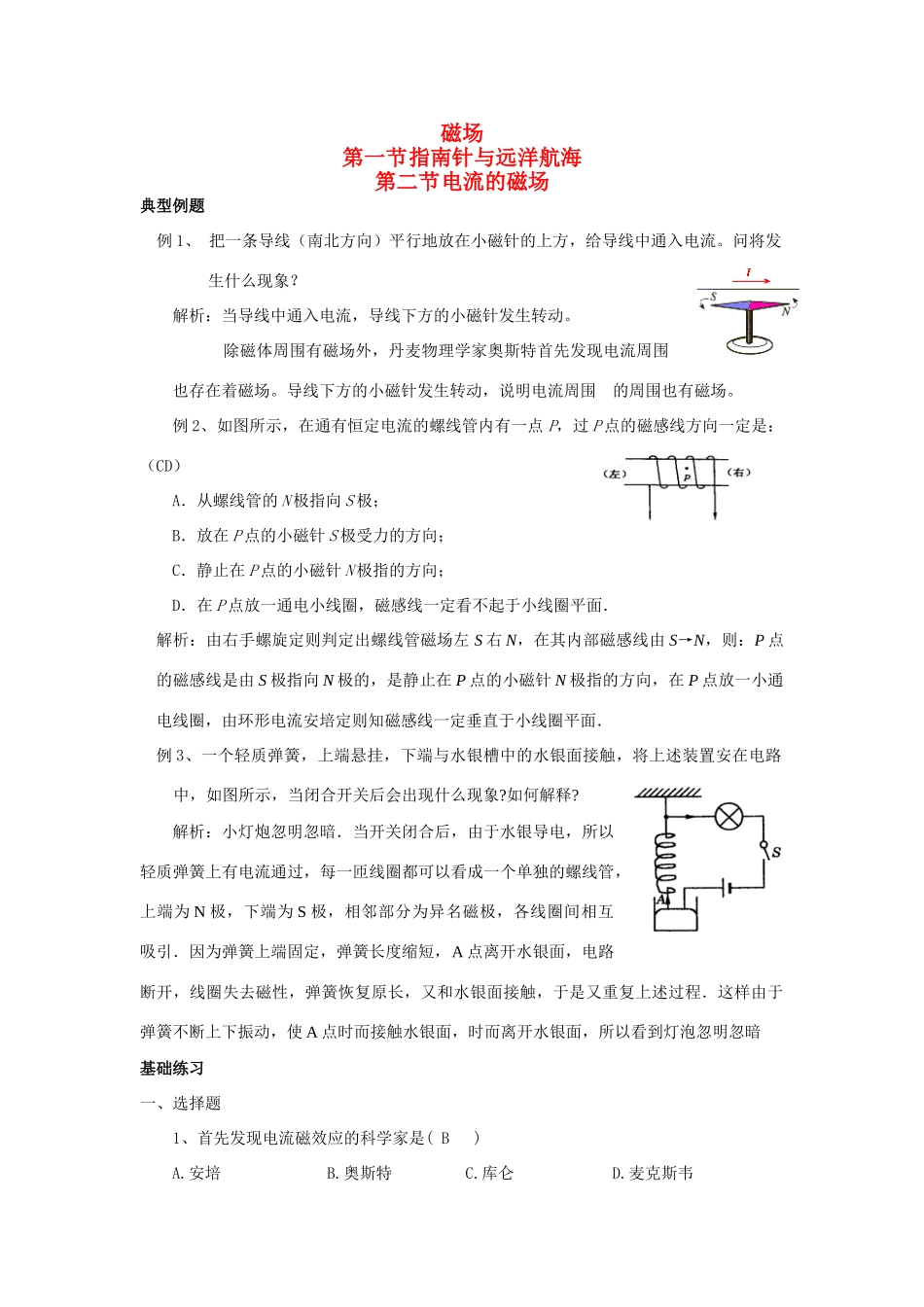

磁场第一节指南针与远洋航海第二节电流的磁场典型例题例1、把一条导线（南北方向）平行地放在小磁针的上方，给导线中通入电流。问将发生什么现象？解析：当导线中通入电流，导线下方的小磁针发生转动。除磁体周围有磁场外，丹麦物理学家奥斯特首先发现电流周围也存在着磁场。导线下方的小磁针发生转动，说明电流周围的周围也有磁场。例2、如图所示，在通有恒定电流的螺线管内有一点P，过P点的磁感线方向一定是：（CD）A．从螺线管的N极指向S极；B．放在P点的小磁针S极受力的方向；C．静止在P点的小磁针N极指的方向；D．在P点放一通电小线圈，磁感线一定看不起于小线圈平面．解析：由右手螺旋定则判定出螺线管磁场左S右N，在其内部磁感线由S→N，则：P点的磁感线是由S极指向N极的，是静止在P点的小磁针N极指的方向，在P点放一小通电线圈，由环形电流安培定则知磁感线一定垂直于小线圈平面．例3、一个轻质弹簧，上端悬挂，下端与水银槽中的水银面接触，将上述装置安在电路中，如图所示，当闭合开关后会出现什么现象?如何解释?解析：小灯炮忽明忽暗．当开关闭合后，由于水银导电，所以轻质弹簧上有电流通过，每一匝线圈都可以看成一个单独的螺线管，上端为N极，下端为S极，相邻部分为异名磁极，各线圈间相互吸引．因为弹簧上端固定，弹簧长度缩短，A点离开水银面，电路断开，线圈失去磁性，弹簧恢复原长，又和水银面接触，于是又重复上述过程．这样由于弹簧不断上下振动，使A点时而接触水银面，时而离开水银面，所以看到灯泡忽明忽暗基础练习一、选择题1、首先发现电流磁效应的科学家是(B)A.安培B.奥斯特C.库仑D.麦克斯韦2、正在通电的条形电磁铁的铁心突然断成两截，则两截铁心将（A）A．互相吸引．B．互相排斥．C．不发生相互作用．D．无法判断．3、如图，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，这一束带电粒子可能是（BC）A．向右飞行的正离子．B．向左飞行的正离子．C．向右飞行的负离子．D．向左飞行的负离子．4、如图两个同样的导线环同轴平行悬挂，相隔一小段距离，当同时给两导线环通以同向电流时，两导线环将：（A）A．吸引．B．排斥．C．保持静止．D．边吸引边转动．5、如图所示，甲、乙两地间用两条导线连一个直流电路，将小磁针放在两导线之间时，N极向读者偏转，接在A与B间的电压表向B接线柱一侧偏转(此电压表指针总偏向电流流进时的一侧)，由此可知(C)A.甲处可能是负载也可能是电源B.甲处一定是电源，乙处一定是负载C.甲处一定是负载，乙处一定是电源D.乙处可能是负载也可能是电源6、关于磁场和磁力线的描述，下列说法中正确的是（AB）A．磁感线可以形象地描述各点磁场的方向．B．磁极之间的相互作用是通过磁场发生的．C．磁感线是磁场中客观存在的线．D．磁感线总是从磁铁的北极出发，到南极终止二、填空题1、如图所示，环形导线的A、B处另用导线与直导线ab相连，图中标出了环形电流磁场的方向，则C和D接电源正极的是______，放在ab下方的小磁针的________极转向纸外.（c端为电源正极，d端为电源负极）2、如图所示所在通电螺丝管内部中间的小磁针，静止时N极指向右端，则电源的c端为________极，螺线管的a端为_________极．（正，S）3、如图所示，可以自由转动的小磁针静止不动时，靠近螺线管的是小磁针_________极，若将小磁针放到该通电螺线管内部，小磁针指向与图示位置时的指向相___________（填“同”或“反”）．（N，同）三、计算题1、有两根外形基本相同的铁条，已知其中一根是永磁体，另一根是普通软铁，单凭视觉是无法将它们区分开的.若不用其他任何器材，如何才能把它们区分开来?（用手拿一根铁条，用它的一端接近另一根铁条的中部，如果吸引力较强，则手拿的一根为永久磁体，如吸力较弱则手拿的一根为软铁棒.）2、氢原子的核外电子绕原子核按顺时针方向做圆周运动时,设想在原子核处放一小磁针,则小磁针N极指向何方？（垂直纸面向外）3、在下面如图所示的各图中画出导线中通电电流方向或通电导线周围磁感线的方向．其中（a）、（b）为平面图，（c）、（d）为立体图．（答案：）能力提升一、选择题1、如图所示，A为电磁铁，C...
