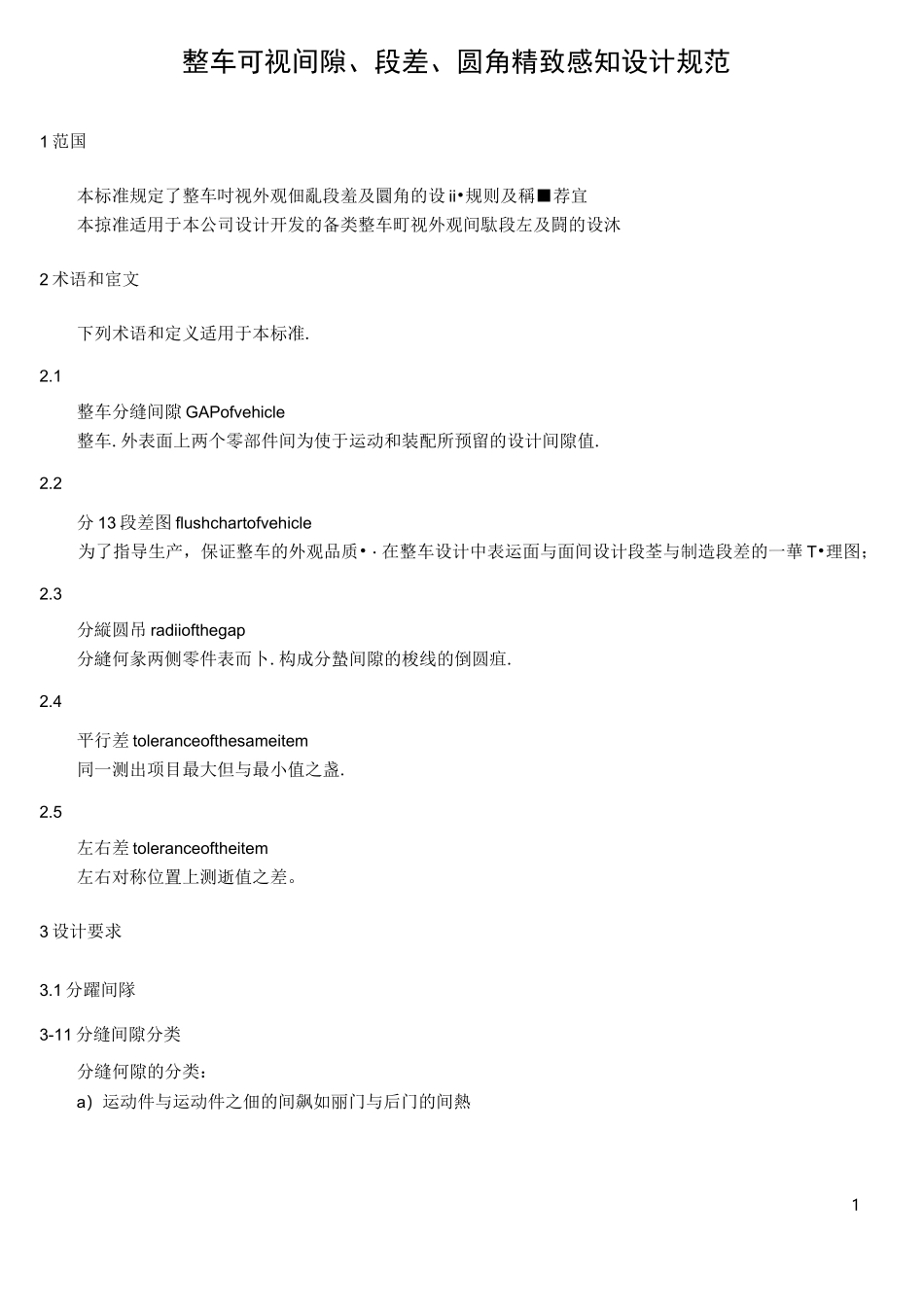

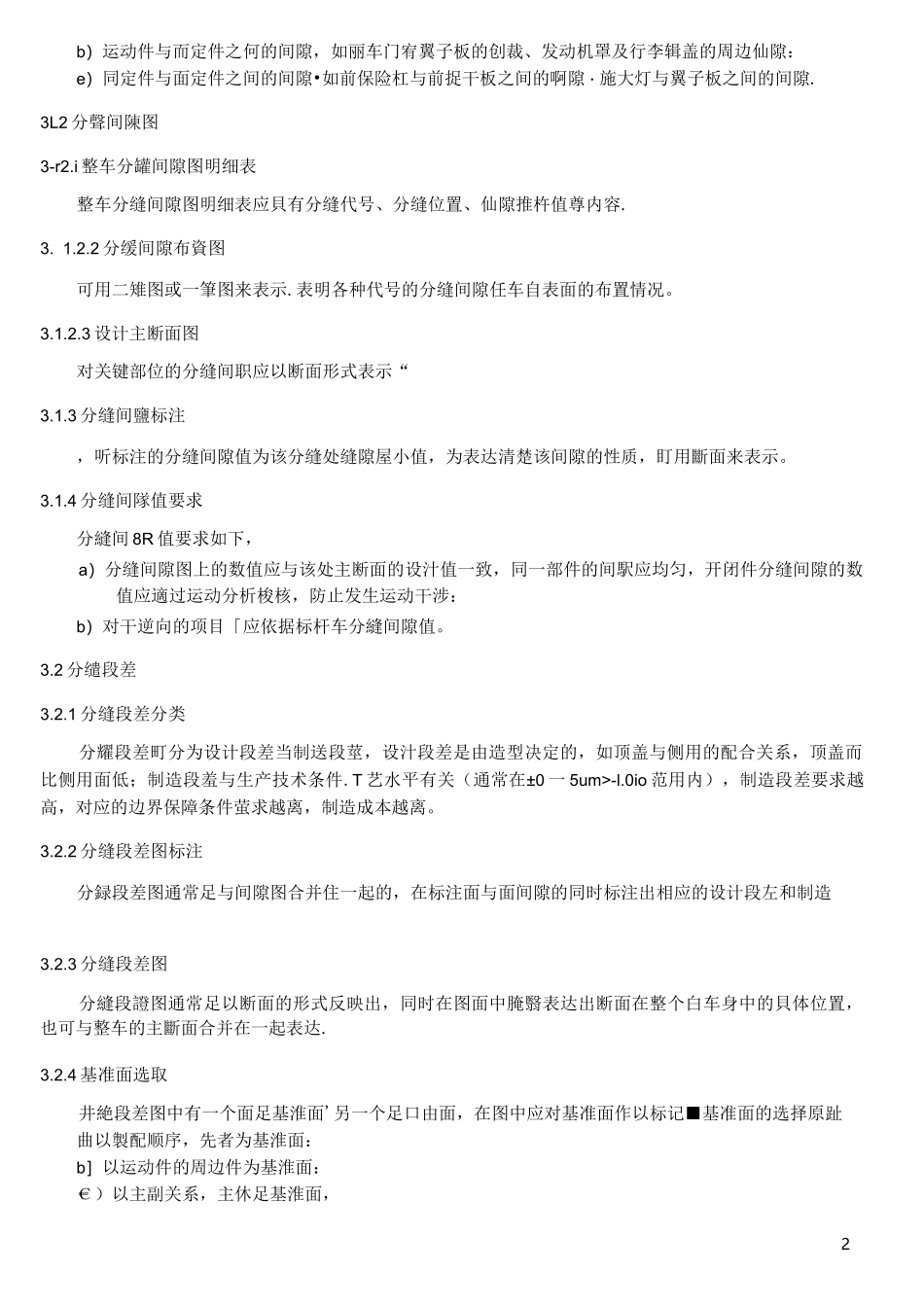

1整车可视间隙、段差、圆角精致感知设计规范1范国本标准规定了整车吋视外观佃亂段羞及圜角的设ii•规则及稱■荐宜本掠准适用于本公司设计开发的备类整车町视外观间駄段左及闘的设沐2术语和宦文下列术语和定义适用于本标准.2.1整车分缝间隙GAPofvehicle整车.外表面上两个零部件间为使于运动和装配所预留的设计间隙值.2.2分13段差图flushchartofvehicle为了指导生产，保证整车的外观品质•・在整车设计中表运面与面间设计段荃与制造段差的一華T•理图；2.3分縦圆吊radiiofthegap分縫何彖两侧零件表而卜.构成分蟄间隙的梭线的倒圆疽.2.4平行差toleranceofthesameitem同一测出项目最大但与最小值之盏.2.5左右差toleranceoftheitem左右对称位置上测逝值之差。3设计要求3.1分躍间隊3-11分缝间隙分类分缝何隙的分类：a）运动件与运动件之佃的间飙如丽门与后门的间熱2b）运动件与而定件之何的间隙，如丽车门宥翼子板的创裁、发动机罩及行李辑盖的周边仙隙：e）同定件与面定件之间的间隙•如前保险杠与前捉干板之间的啊隙・施大灯与翼子板之间的间隙.3L2分聲间陳图3-r2.i整车分罐间隙图明细表整车分缝间隙图明细表应貝有分缝代号、分缝位置、仙隙推杵值尊内容.3.1.2.2分缓间隙布資图可用二雉图或一筆图来表示.表明各种代号的分缝间隙任车自表面的布置情况。3.1.2.3设计主断面图对关键部位的分缝间职应以断面形式表示“3.1.3分缝间鹽标注，听标注的分缝间隙值为该分缝处缝隙屋小值，为表达清楚该间隙的性质，盯用斷面来表示。3.1.4分缝间隊值要求分縫间8R值要求如下，a）分缝间隙图上的数值应与该处主断面的设汁值一致，同一部件的间駅应均匀，开闭件分缝间隙的数值应適过运动分析梭核，防止发生运动干涉：b）对干逆向的项目「应依据标杆车分縫间隙值。3.2分缱段差3.2.1分缝段差分类分耀段差町分为设计段差当制送段莖，设汁段差是由造型决定的，如顶盖与侧用的配合关系，顶盖而比侧用面低；制造段羞与生产技术条件.T艺水平有关（通常在±0一5um>-l.0io范用内），制造段差要求越高，对应的边界保障条件萤求越离，制造成本越离。3.2.2分缝段差图标注分録段差图通常足与间隙图合并住一起的，在标注面与面间隙的同时标注出相应的设计段左和制造3.2.3分缝段差图分縫段證图通常足以断面的形式反映出，同时在图面中腌翳表达出断面在整个白车身中的貝体位置，也可与整车的主斷面合并在一起表达.3.2.4基准面选取井絶段差图中有一个面足基淮面'另一个足口由面，在图中应对基准面作以标记■基准面的选择原趾曲以製配顺序，先者为基淮面：b］以运动件的周边件为基淮面：€）以主副关系，主休足基淮面，33.2.5分缝段差值要求3.2.5.1分縫段差的设计应考堪造型的羌观性.还要考•虑列虽终产品的彩响，如车辆在高速行坡时・考世到段差和流休力学的关泵•・如翼子板与前•门的段狂值取正值（以丽门柞为養考基那厂3-25.2逆问车里主要參考标杆车及相关的经验3-25.3除非星里上特别谡定，外观分縫段左极限值不应超过2那，以避免给顾客造.成“描按*垫”的越葩.比如’姑背门与测嗣的段差设定为Timii±lurn（侧HI为段莹基准），极限段签时后背门比侧用低2g,奴存车轶评价标旌1$卜.宗不允许的，，应讲免诉僚此•种情况.◎4整车分缝间隙.段差、圆角推荐值<1整车外观分绩间隙推荐值整车分讎仙隙推容值见表匚分缝代号貝体位置见FU,表1整车分缝间隙推荐值单也为唯米4表1整车分缝问隙推荐值（续）注“推荐同隙逍禺为电冰險淳証设计值（埸行标准涂层厚度按单迦115UD计算〉.诜2：加★赴为虫要关注控:制点-注乩相关标科车数据參见脚件1・4.2整车分缝段差推荐值整布分缝段蓋推荐但见表签分縫代号貝体位置见图。表2整车分缝段差推荐值单位为赶米序号分縫代号分缝位逻民筆推弃也公趙1公觀1L1★发动申L眾与询保险杠0±1.02L2发动机訊对丽大灯侧熬-1-0±1.0平行卷1.013L3\发尔L璃牙闵大灯二部-1-0±10平^1.04L4前保险杠与丽大灯1•»0L5灭孑敏身询大灯—10・5-1-0平行差1・06L6規险杠与前雾灯———7L7J児了•粧弓丽保险杠口・5里止0.据平行羞n5表2整车分缝段差推荐值（续〉序号分缝代号分縫位置段芒椎芳值公差1公差28L8*灭了扳与发动...
