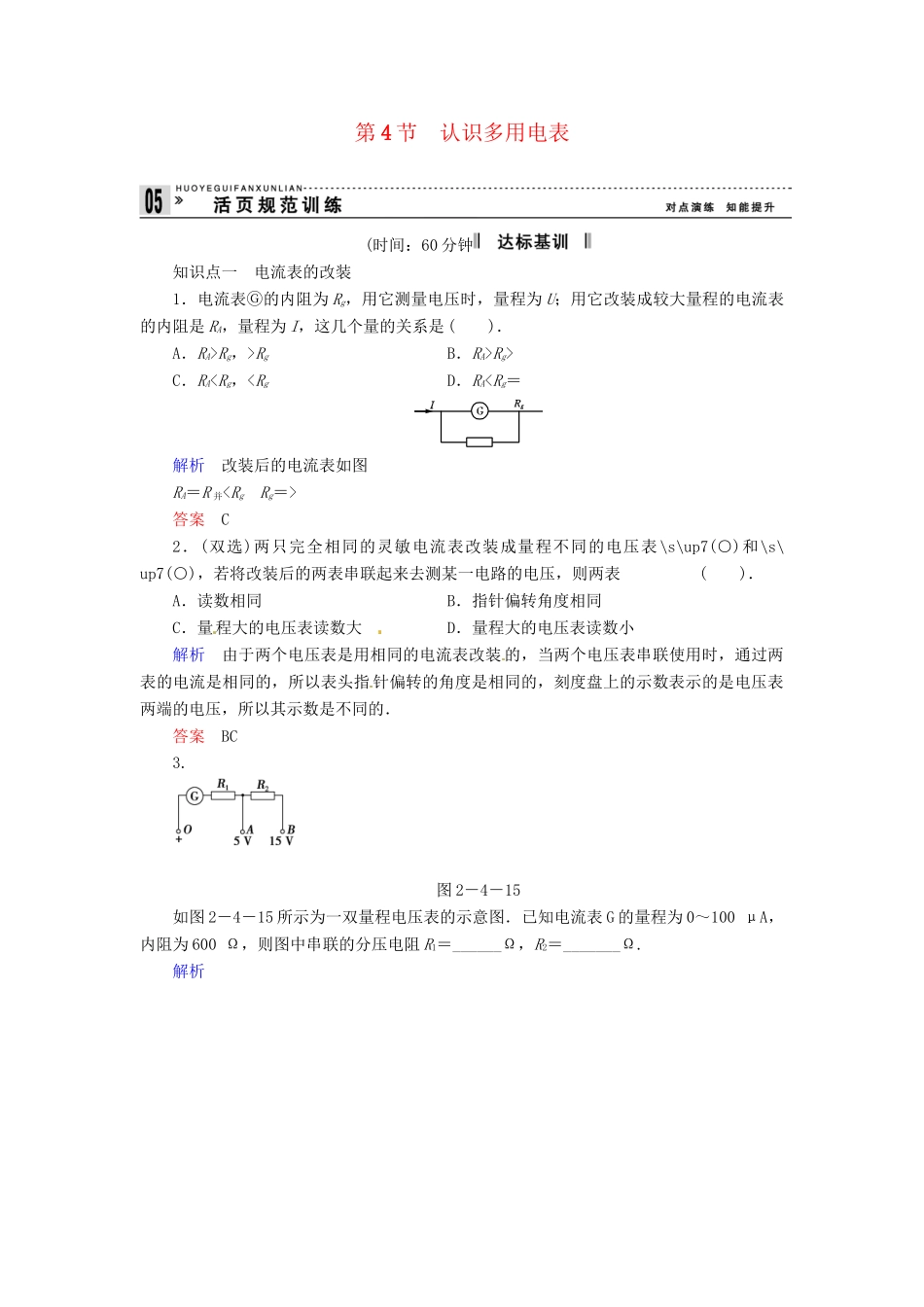

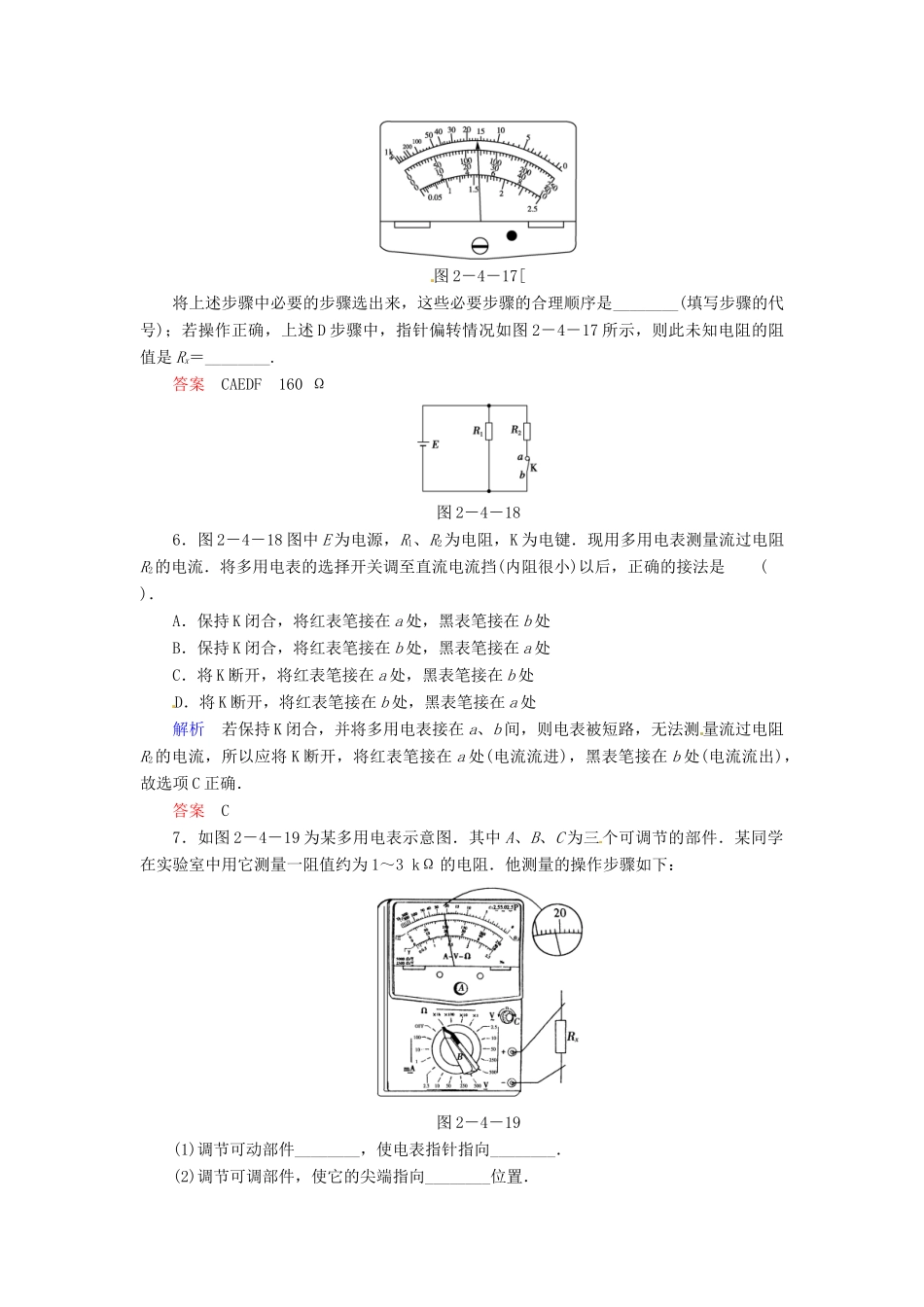

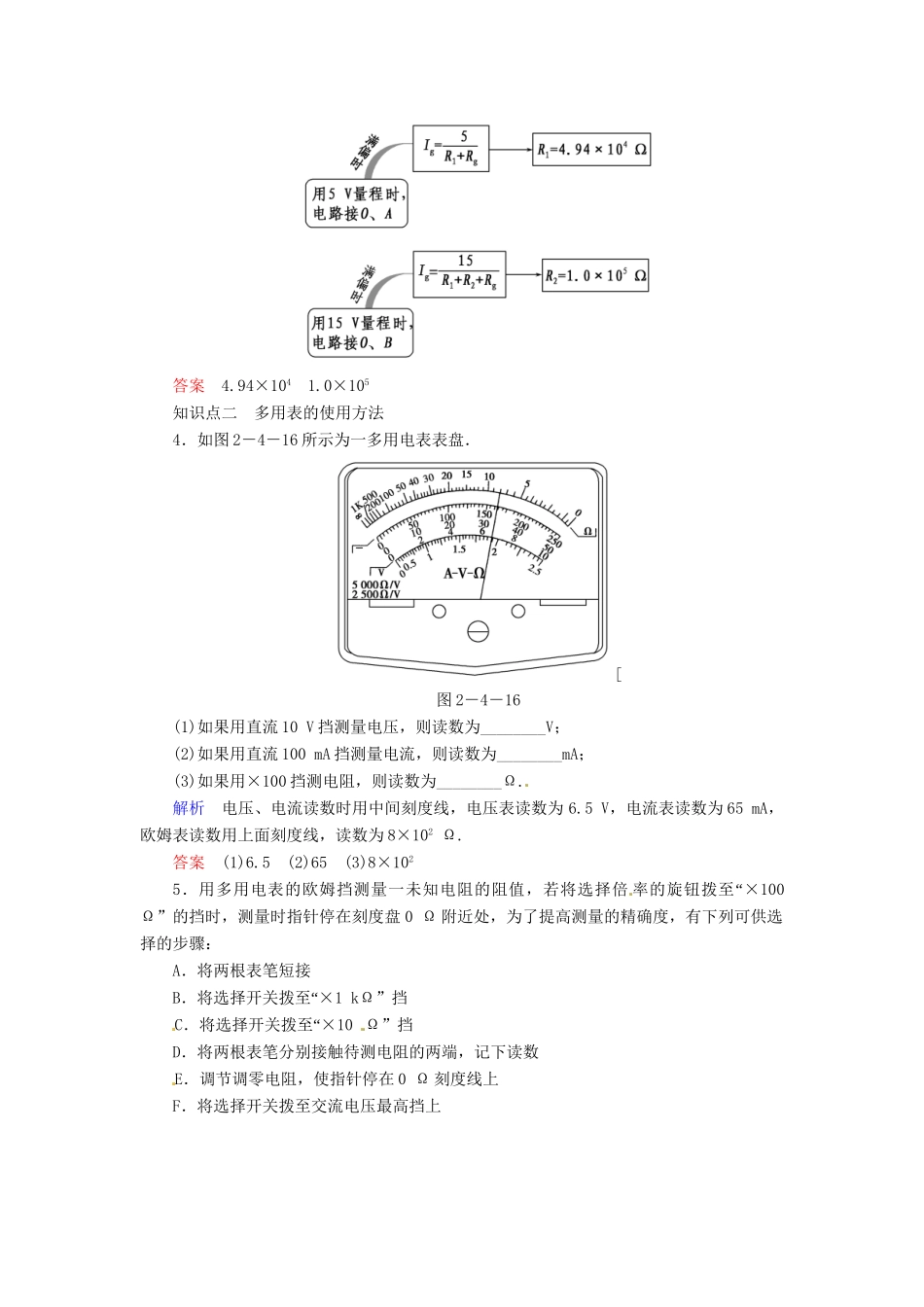

第4节认识多用电表(时间：60分钟知识点一电流表的改装1．电流表Ⓖ的内阻为Rg，用它测量电压时，量程为U；用它改装成较大量程的电流表的内阻是RA，量程为I，这几个量的关系是()．A．RA>Rg，>RgB．RA>Rg>C．RA答案C2．(双选)两只完全相同的灵敏电流表改装成量程不同的电压表\s\up7(○)和\s\up7(○)，若将改装后的两表串联起来去测某一电路的电压，则两表()．A．读数相同B．指针偏转角度相同C．量程大的电压表读数大D．量程大的电压表读数小解析由于两个电压表是用相同的电流表改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的，刻度盘上的示数表示的是电压表两端的电压，所以其示数是不同的．答案BC3.图2－4－15如图2－4－15所示为一双量程电压表的示意图．已知电流表G的量程为0～100μA，内阻为600Ω，则图中串联的分压电阻R1＝______Ω，R2＝_______Ω.解析答案4.94×1041.0×105知识点二多用表的使用方法4．如图2－4－16所示为一多用电表表盘．[图2－4－16(1)如果用直流10V挡测量电压，则读数为________V；(2)如果用直流100mA挡测量电流，则读数为________mA；(3)如果用×100挡测电阻，则读数为________Ω.解析电压、电流读数时用中间刻度线，电压表读数为6.5V，电流表读数为65mA，欧姆表读数用上面刻度线，读数为8×102Ω.答案(1)6.5(2)65(3)8×1025．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍“率的旋钮拨至×100Ω”的挡时，测量时指针停在刻度盘0Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A．将两根表笔短接B“．将选择开关拨至×1kΩ”挡C“．将选择开关拨至×10Ω”挡D．将两根表笔分别接触待测电阻的两端，记下读数E．调节调零电阻，使指针停在0Ω刻度线上F．将选择开关拨至交流电压最高挡上图2－4－17[将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图2－4－17所示，则此未知电阻的阻值是Rx＝________.答案CAEDF160Ω图2－4－186．图2－4－18图中E为电源，R1、R2为电阻，K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是()．A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，将红表笔接在a处，黑表笔接在b处D．将K断开，将红表笔接在b处，黑表笔接在a处解析若保持K闭合，并将多用电表接在a、b间，则电表被短路，无法测量流过电阻R2的电流，所以应将K断开，将红表笔接在a处(电流流进)，黑表笔接在b处(电流流出)，故选项C正确．答案C7．如图2－4－19为某多用电表示意图．其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3kΩ的电阻．他测量的操作步骤如下：图2－4－19(1)调节可动部件________，使电表指针指向________．(2)调节可调部件，使它的尖端指向________位置．(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向________位置．(4)将两只表笔分别与待测电阻两端相接，进行测量读数．(5)换测另一阻值为20～25kΩ的电阻时，应调节B“，使它的尖端指向×1k”的位置．此时还必须重复步骤________，才能进行测量，若电表读数如图2－4－19所示，则该待测电阻的阻值是________．答案(1)A左边零刻度处(2)“×100”的倍率挡(3)C右边电阻零刻度处(5)(3)22kΩ图2－4－208．把一量程6mA、内阻100Ω的电流表改装成欧姆表，线路如图2－4－20所示，现备有如下器材：A.电源E＝3V(内阻不计)；B.变阻器0～100Ω；C.变阻器0～500Ω；D.红表笔；E.黑表笔；(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2mA刻度处换成电阻刻度，其电阻值应为________．解析(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏Ig＝，解得R0＝400Ω，故变阻器应选C；(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端；(3)电流I＝2mA时，有I＝，解...
