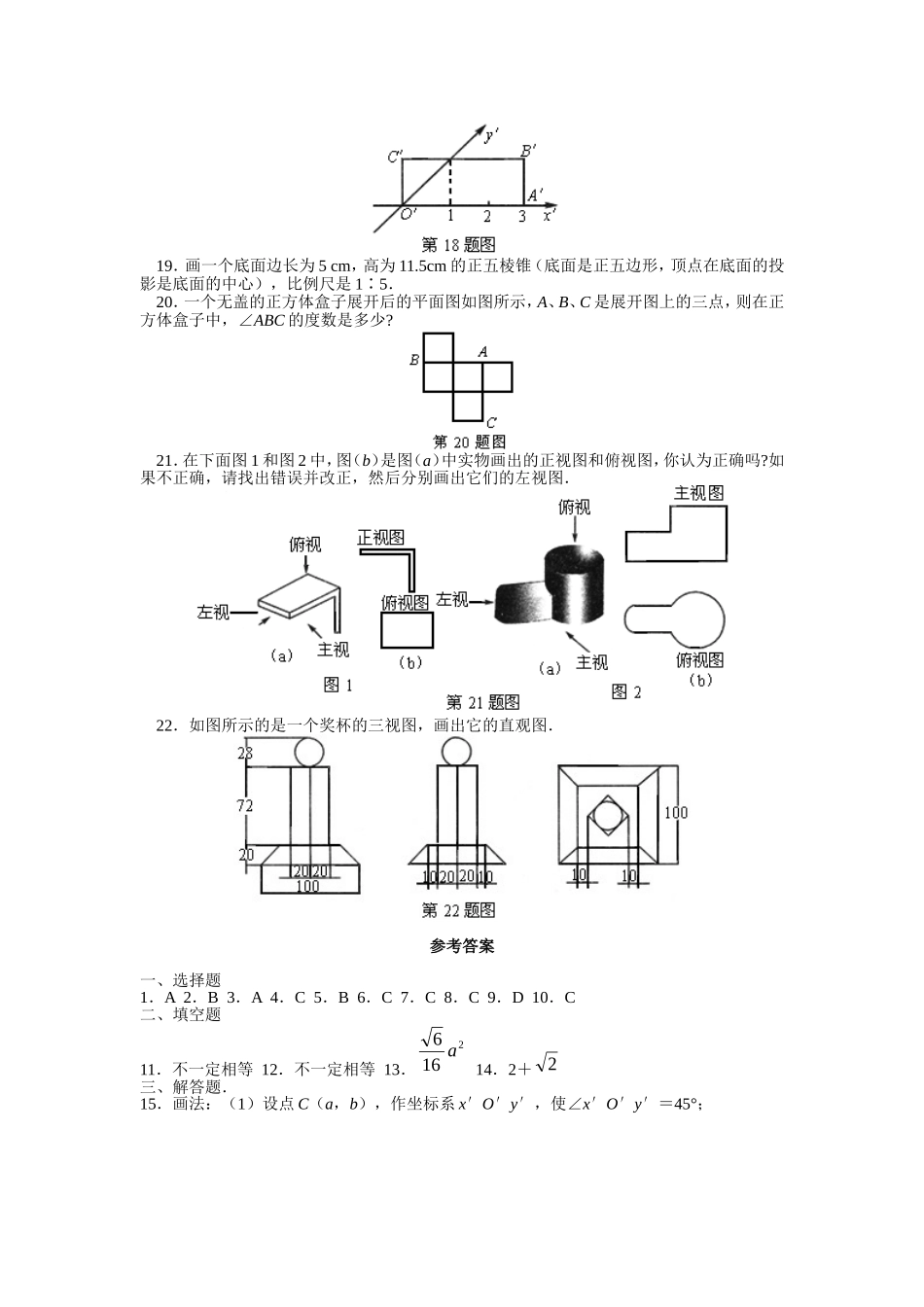

平行投影与中心投影·评价练习一、选择题1．下列关于直观图画法的说法不正确的是（）A．原图形中平行于y轴的线段，其对应线段平行于y′轴，长度不变．B．原图形中平行于x轴的线段，其对应线段平行x′轴，长度不变．C．画与直角坐标系xOy对应的x′O′y′时，∠x′O′y′可以画为135°．D．在画直观图时，由于选轴的不同所画直观图可能不同．2．如图中直观图所示的平面图形是（）A．任意四边形B．直角梯形C．任意梯形D．等腰梯形3．利用斜二测画法得到的：①三角形的直观图还是三角形；②平行四边形的直观图还是平行四边形；③正方形的直观图还是正方形；④菱形的直观图还是菱形．以上结论，其中正确的是（）A．①②B．①③C．③④D．①②③④4．下列说法中，正确的是（）A．水平放置的矩形的直观图可能是梯形B．水平放置的梯形的直观图可能是平行四边形C．水平放置的平行四边形的直观图可能是矩形D．水平放置的菱形的直观图不可能是平行四边形5．下列几个直观图是将正方体模型放置在水平视线的左上角绘制的，其中绘制正确的（）6．如图建立坐标系，得到的边长为1的正△ABC的直观图不是全等三角形的一组是（）7．如图所示，用斜二测画法作△ABC水平放置的直观图形得△A1BlCl，其中A1Bl＝BlCl，A1D1是BlC1边上的中线，由图形可知在△ABC中，下列四结论中正确的是（）A．AB＝BC＝ACB．AD⊥BCC．AC＞AD＞AB＞BCD．AC＞AD＞AB＝BC8．如图是水平放置的△ABC（AD为BC边上的中线）在平面直角坐标系中的直观图（斜二测画法），请按图判断△ABC中下列四条线段最长的是（）A．BCB．ABC．ACD．AD9．一个建筑物上部为四棱锥，下部为长方体，且四棱锥的底面与长方体的上底面尺寸一样，已知长方体的长、宽、高分别为20m、5m、10m，四棱锥的高为8m，若按1∶1000的比例画出它的直观图，那么直观图中，长方体的长、宽、高和棱锥的高应分别为（）A．4cm，1cm，2cm，1．6cmB．4cm，0．5cm，2cm，0．8cmC．4cm，0．5cm，2cm，1．6cmD．4cm，0．5cm，1cm，0．8cm10．已知△ABC的平面直观图△A′B′C′是边长为a的正三角形，那么原△ABC的面积（）A．23a2B．243aC．226aD．26a二、填空题1l．相等的角的直观图中，数量关系是______．12．相等的线段在直观图中_____．13．已知正三角形ABC的边长为d，那么△ABC的平面直观图△A′B′C′的面积为______．14．已知一平面图形的直观图是底角等于45°，上底和腰均为1的等腰梯形，则原图形的面积为________．三、解答题15．写出坐标平面中点的直观图的画法．16．画棱长为2cm的正方体直观图．17．如图所示，将下列直立的图形改成水平位置．18．如图所示为按斜二测画法所得直观图，绘出原图形．19．画一个底面边长为5cm，高为11.5cm的正五棱锥（底面是正五边形，顶点在底面的投影是底面的中心），比例尺是1∶5．20．一个无盖的正方体盒子展开后的平面图如图所示，A、B、C是展开图上的三点，则在正方体盒子中，∠ABC的度数是多少?21．在下面图1和图2中，图（b）是图（a）中实物画出的正视图和俯视图，你认为正确吗?如果不正确，请找出错误并改正，然后分别画出它们的左视图．22．如图所示的是一个奖杯的三视图，画出它的直观图．参考答案一、选择题1．A2．B3．A4．C5．B6．C7．C8．C9．D10．C二、填空题11．不一定相等12．不一定相等13．2166a14．2＋2三、解答题．15．画法：（1）设点C（a，b），作坐标系x′O′y′，使∠x′O′y′＝45°；（2）在x轴上的点A，画在x′轴上，使O′A′＝OA；（3）在y轴上是点B，画在y′轴上，使O′B′＝21OB；（4）在x′O′y′中，作y′轴的平行线x′＝a，作x′轴的平行线y′＝2b，直线x′与直线y′相交于C′点（a，2b）．点C′即为点C的直观图．16．画法：（1）作水平放置的正方形的直观图ABCD，使∠BAD＝45°，AB＝2cm，AD＝1cm．（2）过点A作z′轴使∠BAz′＝90°分别过点A，B，C，D，沿z′轴的正方向作AA1＝BB1＝CC1＝DD1＝2cm．（3）连结A1B1，B1C1、C1D1、D1A1，得到的图形就是所求的正方体直观图．17．略18．如图（作图过程略）19．画法：（1）画轴画x′轴、y′轴、z′轴，使∠x′O′y′＝45°，∠x′O′z′＝90°．（2）画底面按x...
