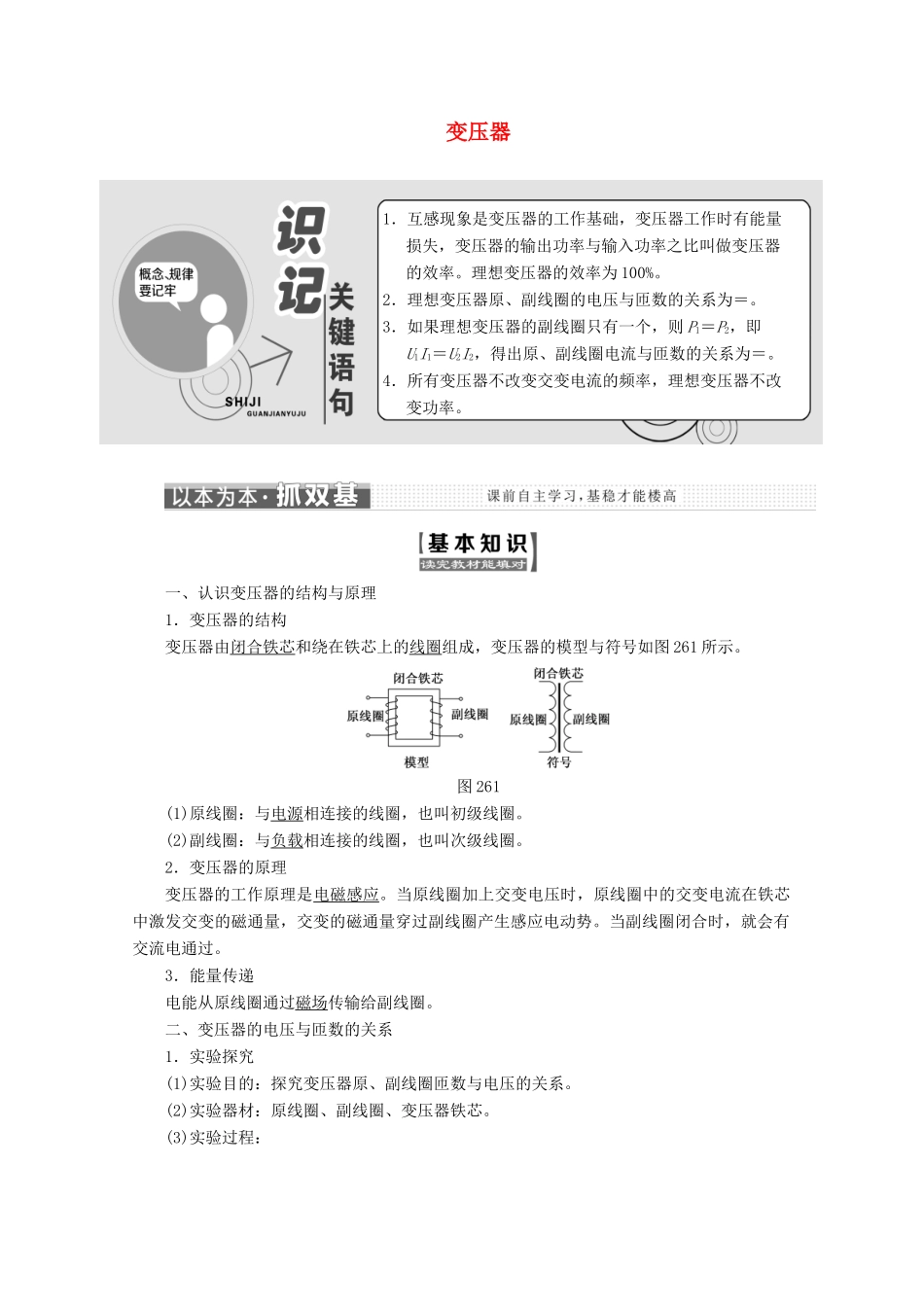

高中物理 第二章 交变电流 第六节 变压器讲义(含解析)粤教版选修3-2-粤教版高二选修3-2物理教案_第1页
1/14

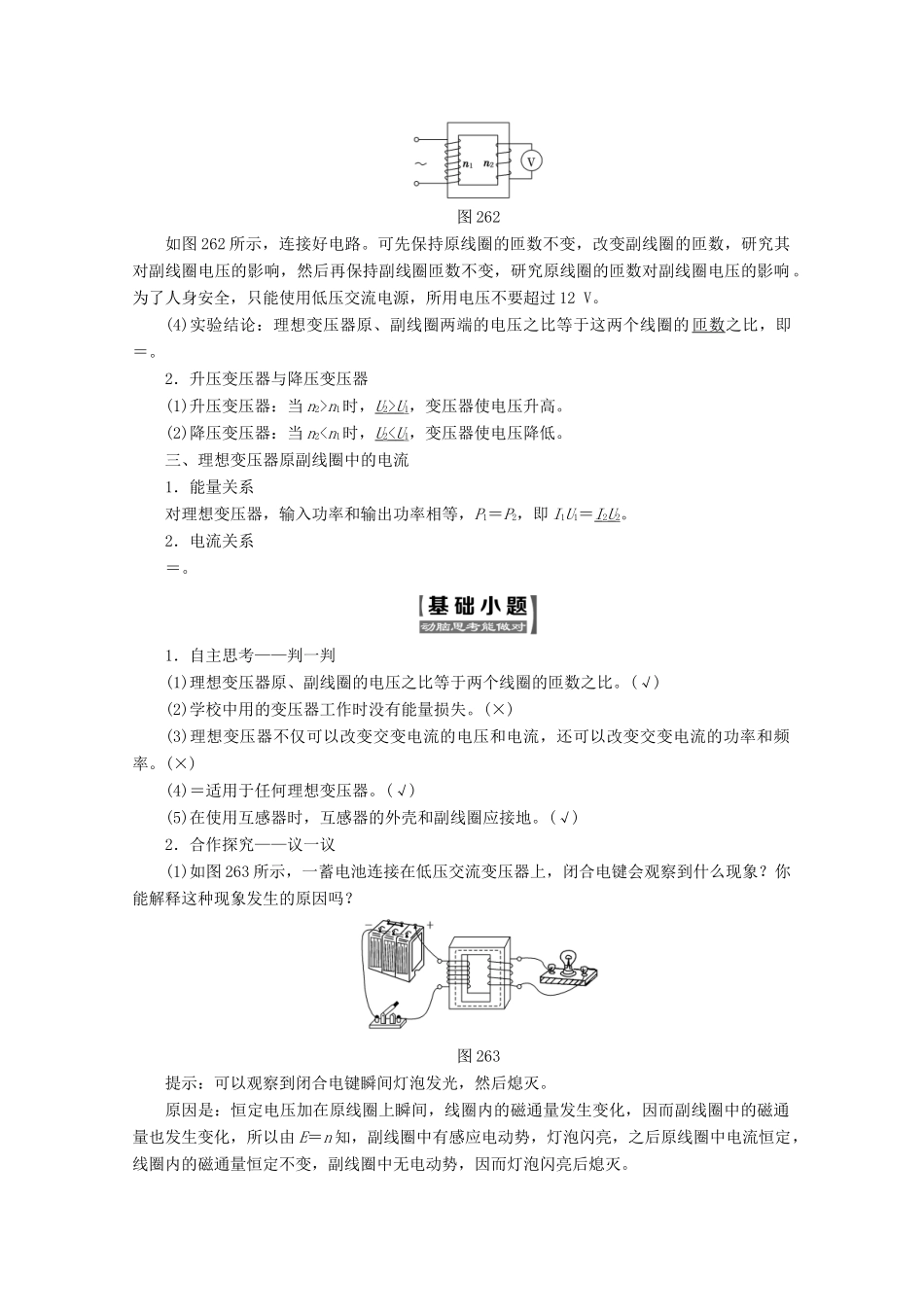

高中物理 第二章 交变电流 第六节 变压器讲义(含解析)粤教版选修3-2-粤教版高二选修3-2物理教案_第2页
2/14

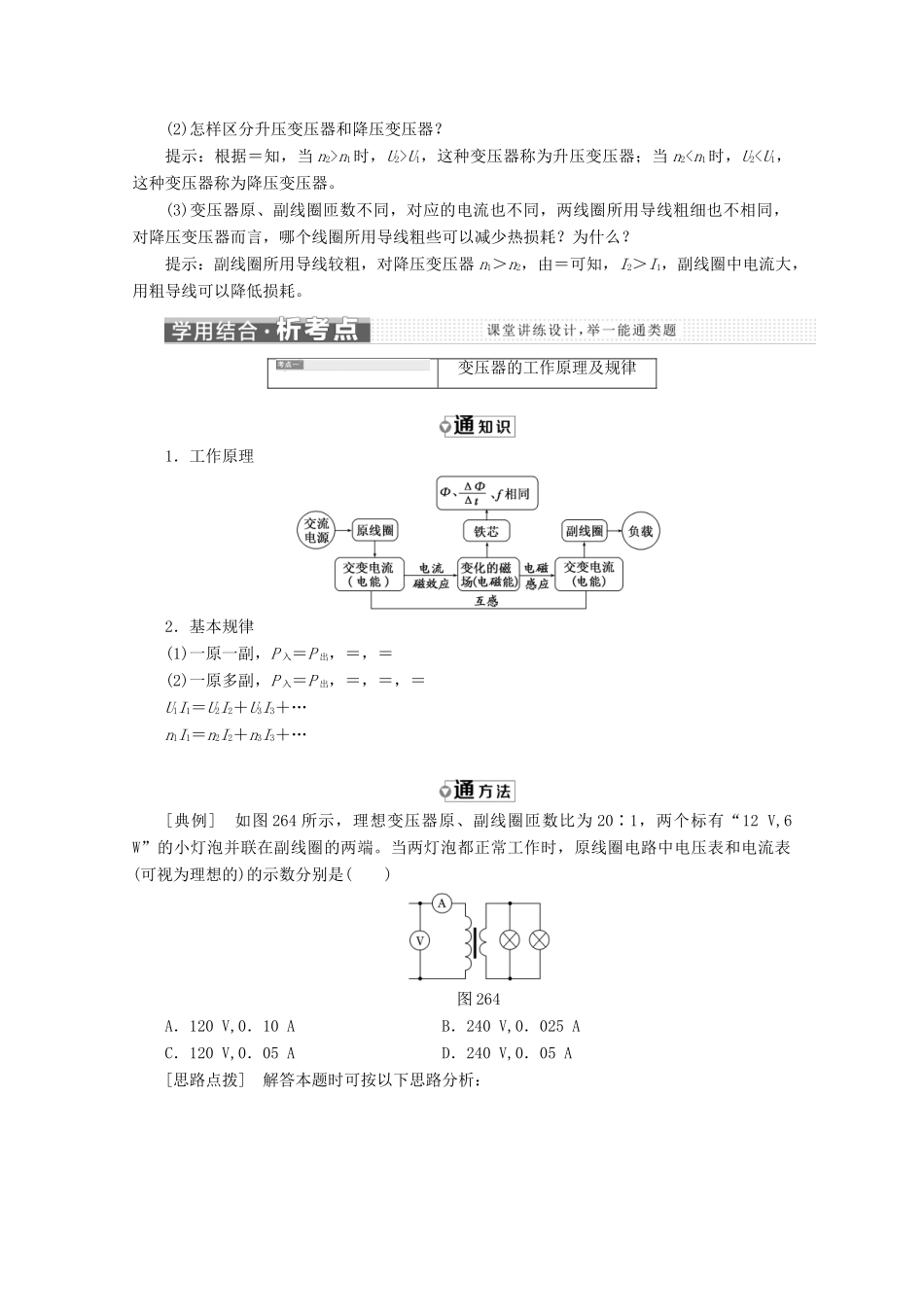

高中物理 第二章 交变电流 第六节 变压器讲义(含解析)粤教版选修3-2-粤教版高二选修3-2物理教案_第3页
3/14
变压器1.互感现象是变压器的工作基础,变压器工作时有能量损失,变压器的输出功率与输入功率之比叫做变压器的效率。理想变压器的效率为100%。2.理想变压器原、副线圈的电压与匝数的关系为=。3.如果理想变压器的副线圈只有一个,则P1=P2,即U1I1=U2I2,得出原、副线圈电流与匝数的关系为=。4.所有变压器不改变交变电流的频率,理想变压器不改变功率。一、认识变压器的结构与原理1.变压器的结构变压器由闭合铁芯和绕在铁芯上的线圈组成,变压器的模型与符号如图261所示。图261(1)原线圈:与电源相连接的线圈,也叫初级线圈。(2)副线圈:与负载相连接的线圈,也叫次级线圈。2.变压器的原理变压器的工作原理是电磁感应。当原线圈加上交变电压时,原线圈中的交变电流在铁芯中激发交变的磁通量,交变的磁通量穿过副线圈产生感应电动势。当副线圈闭合时,就会有交流电通过。3.能量传递电能从原线圈通过磁场传输给副线圈。二、变压器的电压与匝数的关系1.实验探究(1)实验目的:探究变压器原、副线圈匝数与电压的关系。(2)实验器材:原线圈、副线圈、变压器铁芯。(3)实验过程:图262如图262所示,连接好电路。可先保持原线圈的匝数不变,改变副线圈的匝数,研究其对副线圈电压的影响,然后再保持副线圈匝数不变,研究原线圈的匝数对副线圈电压的影响。为了人身安全,只能使用低压交流电源,所用电压不要超过12V。(4)实验结论:理想变压器原、副线圈两端的电压之比等于这两个线圈的匝数之比,即=。2.升压变压器与降压变压器(1)升压变压器:当n2>n1时,U2>U1,变压器使电压升高。(2)降压变压器:当n2n1时,U2>U1,这种变压器称为升压变压器;当n2
