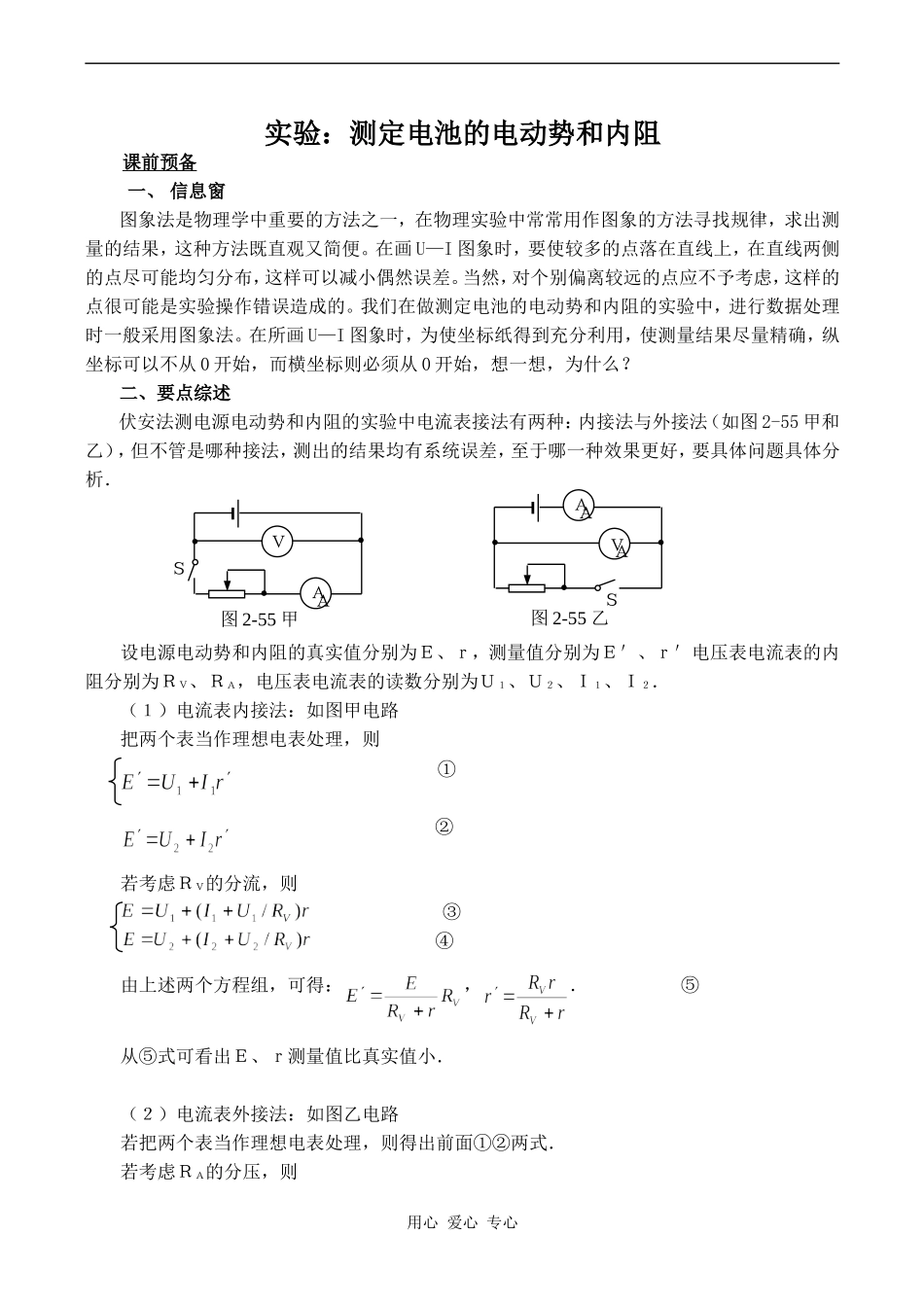

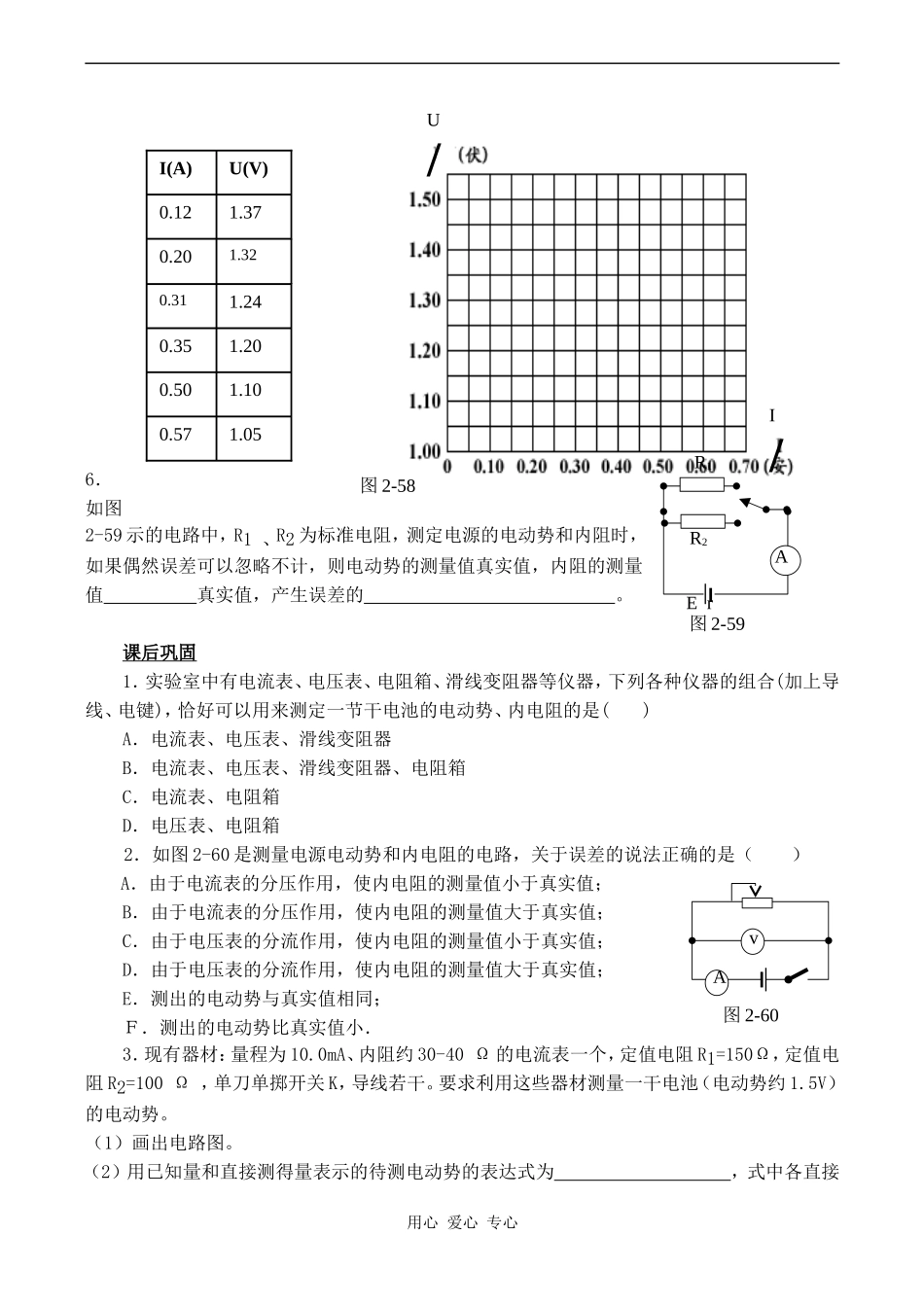

实验：测定电池的电动势和内阻课前预备一、信息窗图象法是物理学中重要的方法之一，在物理实验中常常用作图象的方法寻找规律，求出测量的结果，这种方法既直观又简便。在画U—I图象时，要使较多的点落在直线上，在直线两侧的点尽可能均匀分布，这样可以减小偶然误差。当然，对个别偏离较远的点应不予考虑，这样的点很可能是实验操作错误造成的。我们在做测定电池的电动势和内阻的实验中，进行数据处理时一般采用图象法。在所画U—I图象时，为使坐标纸得到充分利用，使测量结果尽量精确，纵坐标可以不从0开始，而横坐标则必须从0开始，想一想，为什么？二、要点综述伏安法测电源电动势和内阻的实验中电流表接法有两种：内接法与外接法（如图2-55甲和乙），但不管是哪种接法，测出的结果均有系统误差，至于哪一种效果更好，要具体问题具体分析．设电源电动势和内阻的真实值分别为Ｅ、ｒ，测量值分别为Ｅ＇、ｒ＇电压表电流表的内阻分别为ＲＶ、ＲＡ，电压表电流表的读数分别为Ｕ１、Ｕ２、Ｉ１、Ｉ２．（１）电流表内接法：如图甲电路把两个表当作理想电表处理，则①②若考虑ＲＶ的分流，则③④由上述两个方程组，可得：，．⑤从⑤式可看出Ｅ、ｒ测量值比真实值小．（２）电流表外接法：如图乙电路若把两个表当作理想电表处理，则得出前面①②两式．若考虑ＲＡ的分压，则用心爱心专心ＡＡＶＳ图2-55甲ＡＡＡＶＳ图2-55乙③＇④＇联立两个方程组，可得：，．⑤＇从⑤＇式可看出Ｅ的测量值与真实值相同，而ｒ的测量值比真实值大．课堂同步1．在测定电源电动势和内电阻的实验中，为使实验效果明显且不会损害仪器，应选择下列电源中（）A．内阻较大的普通干电池B．内阻较小的普通干电池C．小型交流发电机D．小型直流发电机2．在测定电源的电动势和内阻的实验中，待测电池、开关和导线配合下列哪组仪器，可以达到测定目的（）A．一只电流表和一个滑动变阻器B．一只电流表和一只电压表C．一只电流表和一个电阻箱D．一只电压表和一个电阻箱3．如图2-56是测量电源电动势和内电阻的电路，关于误差的说法正确的是（）A．由于电流表的分压作用，使内电阻的测量值小于真实值；B．由于电流表的分压作用，使内电阻的测量值大于真实值；C．由于电压表的分流作用，使内电阻的测量值小于真实值；D．由于电压表的分流作用，使内电阻的测量值大于真实值；E．测出的电动势与真实值相同；Ｆ．测出的电动势比真实值小．4．用伏安法测电池的电动势和内电阻，由于电路存在问题，当电键S闭合后，移动变阻器的滑片P时，出现下列异常现象.A．电流表示数可变，电压表示数始终为零B．电流表示数为零，电压表示数不变C．电流表烧坏D．电流表示数不变，电压表示数可变以上四种情况对应的电路2-57如图中的(A)____，(B)____，(C)____，(D)_____.5．一位同学记录的6组数据见表。试根据这些数据在图2-58中画出U—I图线，并根据图线读出电池的电动势E=V，电池内阻r=Ω.用心爱心专心Av图2-56图2-576．如图2-59示的电路中，R1、R2为标准电阻，测定电源的电动势和内阻时，如果偶然误差可以忽略不计，则电动势的测量值真实值，内阻的测量值真实值，产生误差的。课后巩固1．实验室中有电流表、电压表、电阻箱、滑线变阻器等仪器，下列各种仪器的组合(加上导线、电键)，恰好可以用来测定一节干电池的电动势、内电阻的是()A．电流表、电压表、滑线变阻器B．电流表、电压表、滑线变阻器、电阻箱C．电流表、电阻箱D．电压表、电阻箱2．如图2-60是测量电源电动势和内电阻的电路，关于误差的说法正确的是（）A．由于电流表的分压作用，使内电阻的测量值小于真实值；B．由于电流表的分压作用，使内电阻的测量值大于真实值；C．由于电压表的分流作用，使内电阻的测量值小于真实值；D．由于电压表的分流作用，使内电阻的测量值大于真实值；E．测出的电动势与真实值相同；Ｆ．测出的电动势比真实值小．3．现有器材：量程为10.0mA、内阻约30-40Ω的电流表一个，定值电阻R1=150Ω，定值电阻R2=100Ω，单刀单掷开关K，导线若干。要求利用这些器材测量一干电池（电动势约1.5V）的电动势。（1）画出电路图。（2）用已知量和直接测得量表示的待...
