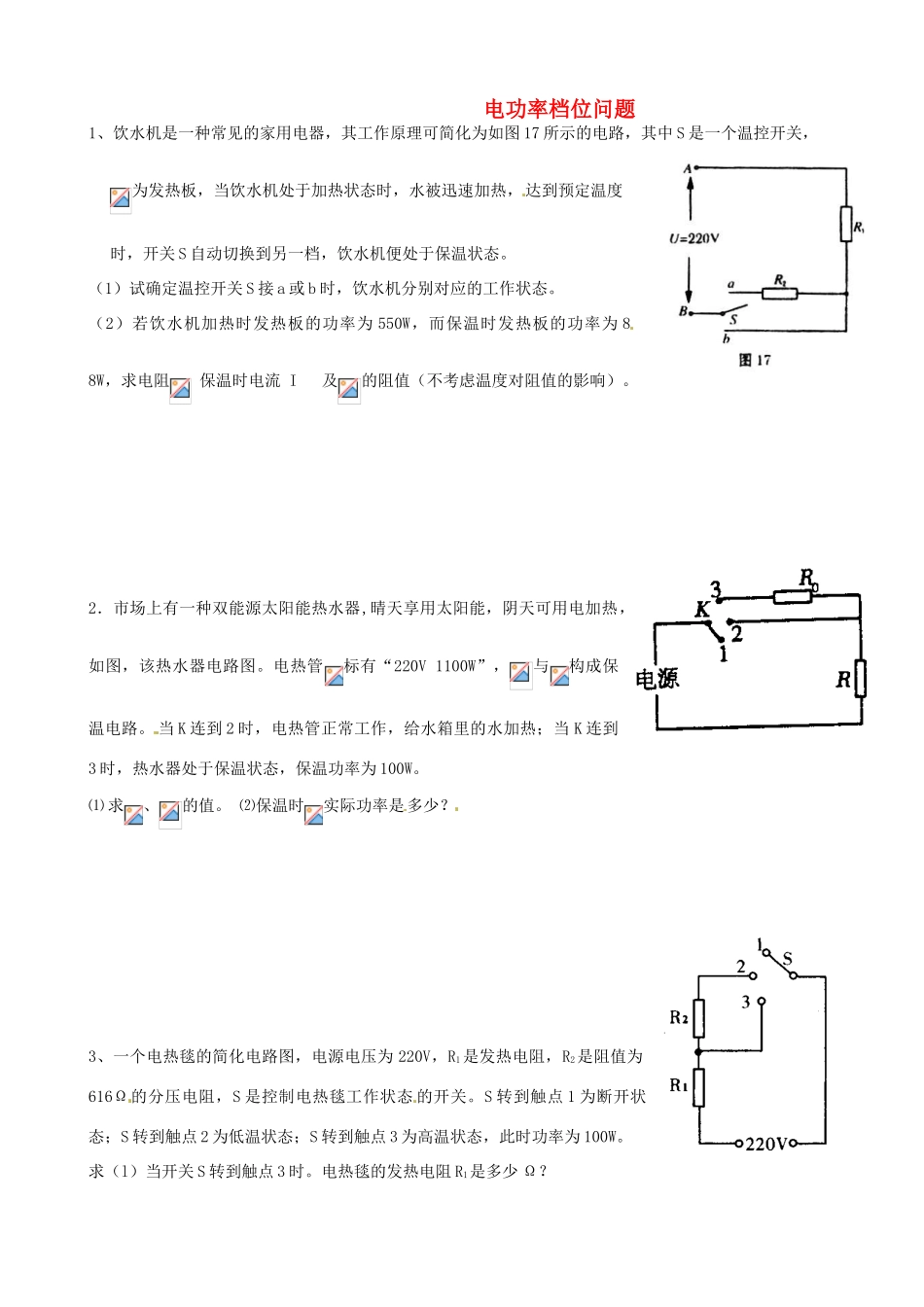

电功率档位问题1、饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S是一个温控开关，为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻保温时电流I及的阻值（不考虑温度对阻值的影响）。2．市场上有一种双能源太阳能热水器,晴天享用太阳能，阴天可用电加热，如图，该热水器电路图。电热管标有“220V1100W”，与构成保温电路。当K连到2时，电热管正常工作，给水箱里的水加热；当K连到3时，热水器处于保温状态，保温功率为100W。⑴求、的值。⑵保温时实际功率是多少？3、一个电热毯的简化电路图，电源电压为220V，R1是发热电阻，R2是阻值为616Ω的分压电阻，S是控制电热毯工作状态的开关。S转到触点1为断开状态；S转到触点2为低温状态；S转到触点3为高温状态，此时功率为100W。求（l）当开关S转到触点3时。电热毯的发热电阻R1是多少Ω？（2）当开关S转到触点2时，通过电路的电流是多少安？发热电阻R1消耗的功率是多少瓦特？4．小明家买了一台电烤箱，有低、中、高三个档位的发热功率。图17是其内部简化电路图，开关S1可分别与触点a、b接触。已知：R1=48．4Ω，R2=96．8Ω，电源电压保持不变。请分析和解答以下问题：⑴当开关S1置于a端、S2闭合时，电烤箱处于_________________档位；当开关S1置于b端、S2断开时，电烤箱处于_________档位；（选填“高”、“中”或“低”）⑵电烤箱在中档位工作时，消耗的电功率是多少？⑶电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？5、电烙铁使用前需要一定的预热时间，因而若暂时不用也要接在电源上，这样既费电又会造成烙铁头氧化而不易沾锡。小明将一把标有“220V55W”的电烙铁与一只灯泡（灯丝在预热状态下的电阻为495Ω）连接成如图17所示的电路。断开S，电烙铁处于预热状态；闭合S，电烙铁很快达到焊接温度。求：（1）预热状态下电烙铁消耗的功率为多少瓦？（2）预热状态下整个电路消耗的功率是电烙铁正常工作时消耗功率的百分之几？
