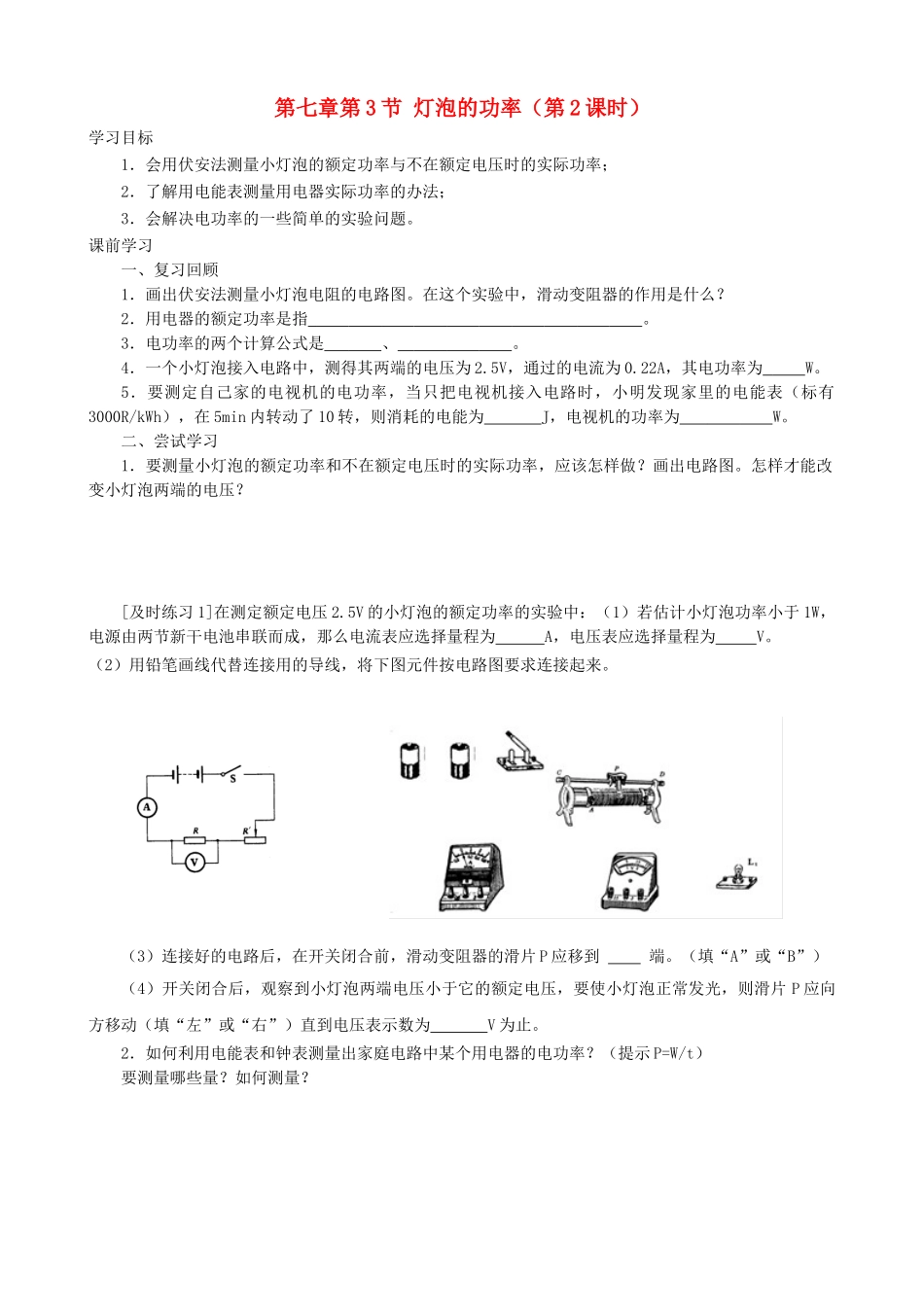

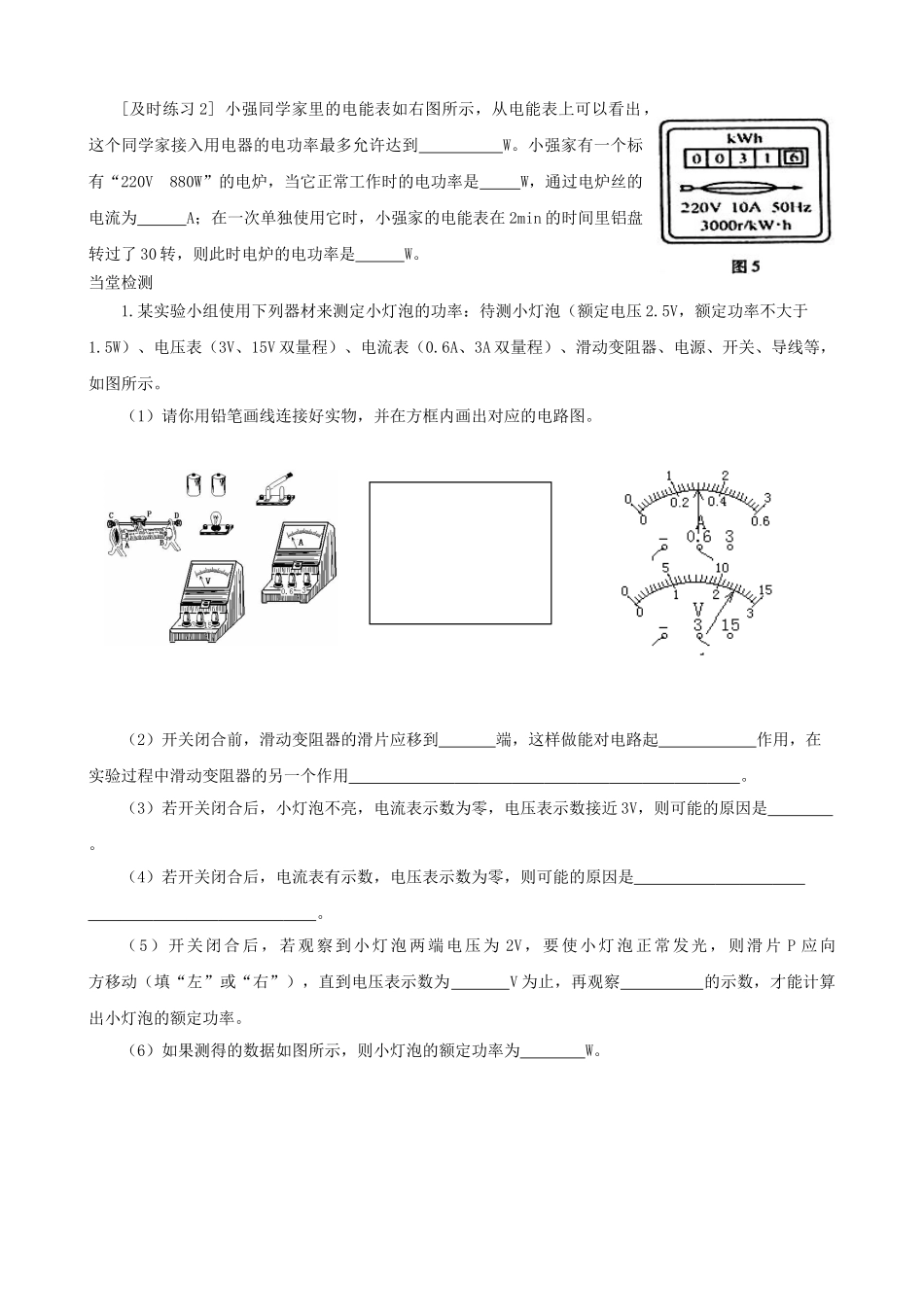

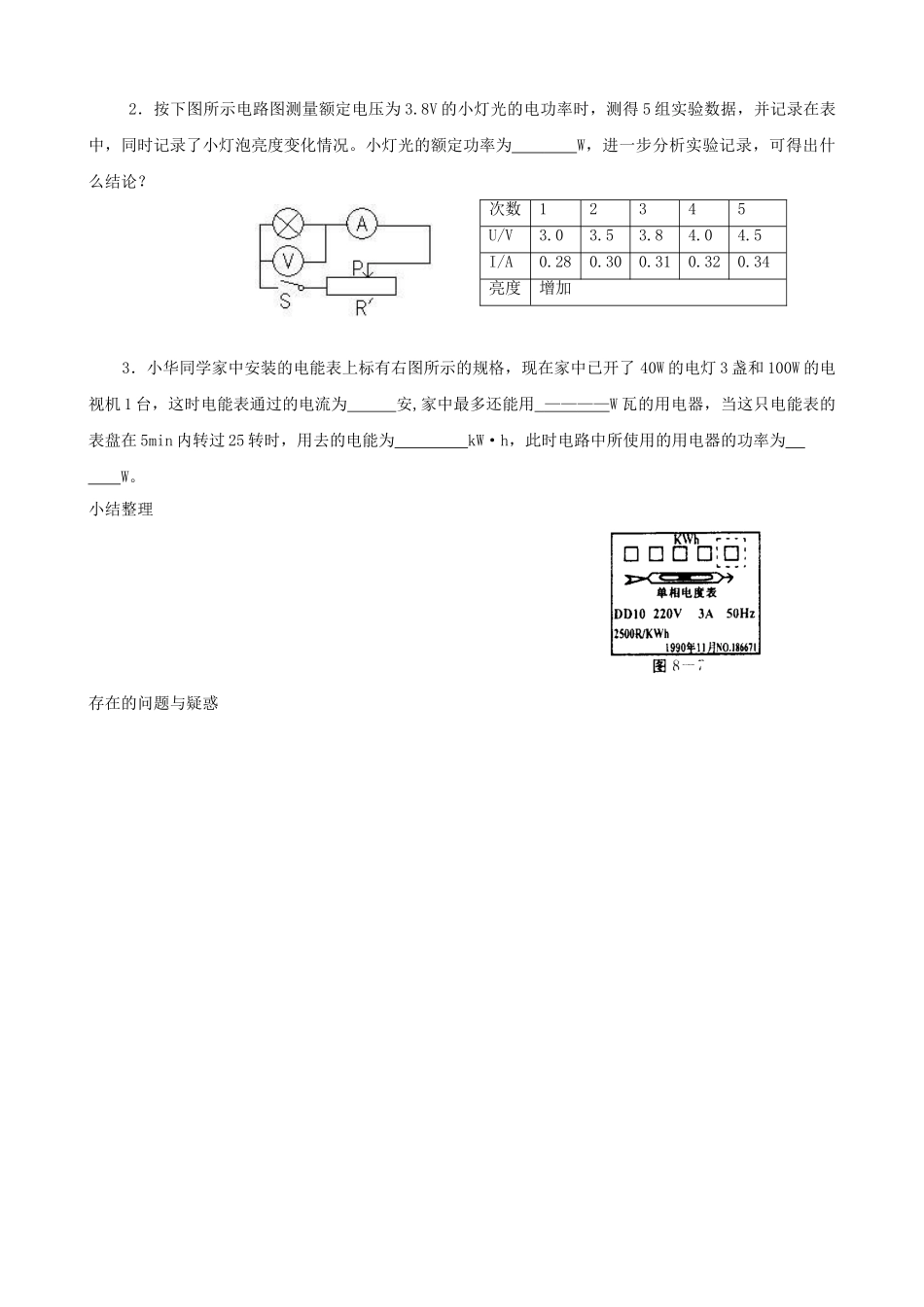

第七章第3节灯泡的功率（第2课时）学习目标1．会用伏安法测量小灯泡的额定功率与不在额定电压时的实际功率；2．了解用电能表测量用电器实际功率的办法；3．会解决电功率的一些简单的实验问题。课前学习一、复习回顾1．画出伏安法测量小灯泡电阻的电路图。在这个实验中，滑动变阻器的作用是什么？2．用电器的额定功率是指。3．电功率的两个计算公式是、。4．一个小灯泡接入电路中，测得其两端的电压为2.5V，通过的电流为0.22A，其电功率为W。5．要测定自己家的电视机的电功率，当只把电视机接入电路时，小明发现家里的电能表（标有3000R/kWh），在5min内转动了10转，则消耗的电能为J，电视机的功率为W。二、尝试学习1．要测量小灯泡的额定功率和不在额定电压时的实际功率，应该怎样做？画出电路图。怎样才能改变小灯泡两端的电压？[及时练习1]在测定额定电压2.5V的小灯泡的额定功率的实验中：（1）若估计小灯泡功率小于1W，电源由两节新干电池串联而成，那么电流表应选择量程为A，电压表应选择量程为V。（2）用铅笔画线代替连接用的导线，将下图元件按电路图要求连接起来。（3）连接好的电路后，在开关闭合前，滑动变阻器的滑片P应移到端。（填“A”或“B”）（4）开关闭合后，观察到小灯泡两端电压小于它的额定电压，要使小灯泡正常发光，则滑片P应向方移动（填“左”或“右”）直到电压表示数为V为止。2．如何利用电能表和钟表测量出家庭电路中某个用电器的电功率？（提示P=W/t）要测量哪些量？如何测量？[及时练习2]小强同学家里的电能表如右图所示，从电能表上可以看出，这个同学家接入用电器的电功率最多允许达到W。小强家有一个标有“220V880W”的电炉，当它正常工作时的电功率是W，通过电炉丝的电流为A；在一次单独使用它时，小强家的电能表在2min的时间里铝盘转过了30转，则此时电炉的电功率是W。当堂检测1.某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电压2.5V，额定功率不大于1.5W）、电压表（3V、15V双量程）、电流表（0.6A、3A双量程）、滑动变阻器、电源、开关、导线等，如图所示。（1）请你用铅笔画线连接好实物，并在方框内画出对应的电路图。（2）开关闭合前，滑动变阻器的滑片应移到端，这样做能对电路起作用，在实验过程中滑动变阻器的另一个作用。（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是。（4）若开关闭合后，电流表有示数，电压表示数为零，则可能的原因是。（5）开关闭合后，若观察到小灯泡两端电压为2V，要使小灯泡正常发光，则滑片P应向方移动（填“左”或“右”），直到电压表示数为V为止，再观察的示数，才能计算出小灯泡的额定功率。（6）如果测得的数据如图所示，则小灯泡的额定功率为W。2．按下图所示电路图测量额定电压为3.8V的小灯光的电功率时，测得5组实验数据，并记录在表中，同时记录了小灯泡亮度变化情况。小灯光的额定功率为W，进一步分析实验记录，可得出什么结论？3．小华同学家中安装的电能表上标有右图所示的规格，现在家中已开了40W的电灯3盏和100W的电视机1台，这时电能表通过的电流为安,家中最多还能用————W瓦的用电器，当这只电能表的表盘在5min内转过25转时，用去的电能为kW·h，此时电路中所使用的用电器的功率为W。小结整理存在的问题与疑惑次数12345U/V3.03.53.84.04.5I/A0.280.300.310.320.34亮度增加参考答案：及时练习1：（1）0-0.6A；0-3V；（2）略；（3）B；（4）左；2.5；及时练习2：1100；880；4；300；当堂检测：1、（1）略；（2）阻值最大的一端；保护；改变灯泡两端的电压；（3）灯泡断路；（4）灯泡短路；（5）左；2.5；电流表；（6）0.75；2、1.178；灯泡的实际电功率越大，灯泡越亮；3、1；440；0.01；120.
