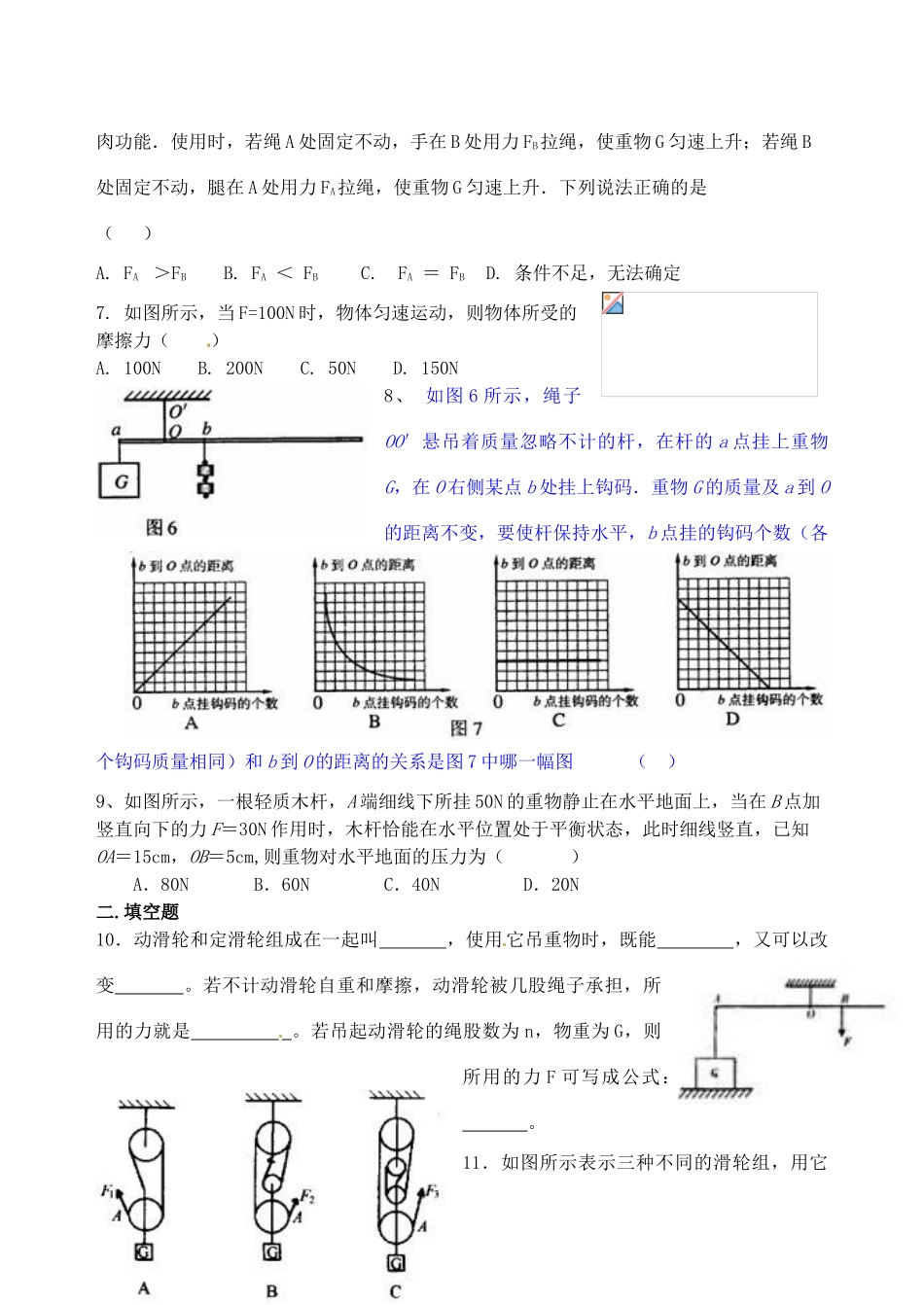

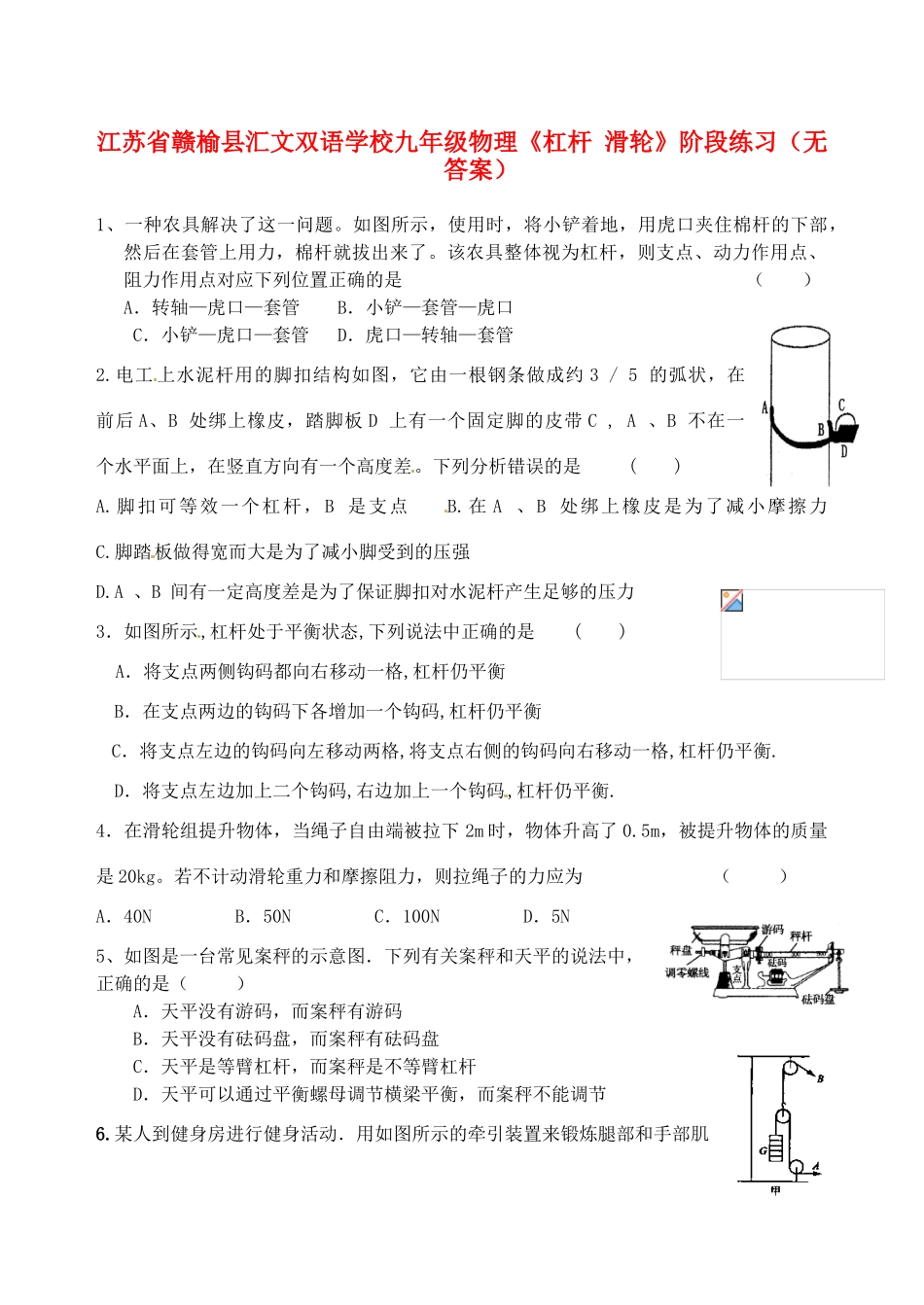

江苏省赣榆县汇文双语学校九年级物理《杠杆滑轮》阶段练习（无答案）1、一种农具解决了这一问题。如图所示，使用时，将小铲着地，用虎口夹住棉杆的下部，然后在套管上用力，棉杆就拔出来了。该农具整体视为杠杆，则支点、动力作用点、阻力作用点对应下列位置正确的是（）A．转轴—虎口—套管B．小铲—套管—虎口C．小铲—虎口—套管D．虎口—转轴—套管2.电工上水泥杆用的脚扣结构如图，它由一根钢条做成约3/5的弧状，在前后A、B处绑上橡皮，踏脚板D上有一个固定脚的皮带C,A、B不在一个水平面上，在竖直方向有一个高度差。下列分析错误的是()A.脚扣可等效一个杠杆，B是支点B.在A、B处绑上橡皮是为了减小摩擦力C.脚踏板做得宽而大是为了减小脚受到的压强D.A、B间有一定高度差是为了保证脚扣对水泥杆产生足够的压力3．如图所示,杠杆处于平衡状态,下列说法中正确的是()A．将支点两侧钩码都向右移动一格,杠杆仍平衡B．在支点两边的钩码下各增加一个钩码,杠杆仍平衡C．将支点左边的钩码向左移动两格,将支点右侧的钩码向右移动一格,杠杆仍平衡.D．将支点左边加上二个钩码,右边加上一个钩码,杠杆仍平衡.4．在滑轮组提升物体，当绳子自由端被拉下2m时，物体升高了0.5m，被提升物体的质量是20kg。若不计动滑轮重力和摩擦阻力，则拉绳子的力应为（）A．40NB．50NC．100ND．5N5、如图是一台常见案秤的示意图．下列有关案秤和天平的说法中，正确的是（）A．天平没有游码，而案秤有游码B．天平没有砝码盘，而案秤有砝码盘C．天平是等臂杠杆，而案秤是不等臂杠杆D．天平可以通过平衡螺母调节横梁平衡，而案秤不能调节6.某人到健身房进行健身活动．用如图所示的牵引装置来锻炼腿部和手部肌肉功能．使用时，若绳A处固定不动，手在B处用力FB拉绳，使重物G匀速上升；若绳B处固定不动，腿在A处用力FA拉绳，使重物G匀速上升．下列说法正确的是（）A.FA＞FBB.FA＜FBC.FA＝FBD.条件不足，无法确定7.如图所示，当F=100N时，物体匀速运动，则物体所受的摩擦力（）A.100NB.200NC.50ND.150N8、如图6所示，绳子OO′悬吊着质量忽略不计的杆，在杆的a点挂上重物G，在O右侧某点b处挂上钩码．重物G的质量及a到O的距离不变，要使杆保持水平，b点挂的钩码个数（各个钩码质量相同）和b到O的距离的关系是图7中哪一幅图（）9、如图所示，一根轻质木杆，A端细线下所挂50N的重物静止在水平地面上，当在B点加竖直向下的力F＝30N作用时，木杆恰能在水平位置处于平衡状态，此时细线竖直，已知OA＝15cm，OB＝5cm,则重物对水平地面的压力为（）A．80NB．60NC．40ND．20N二.填空题10．动滑轮和定滑轮组成在一起叫，使用它吊重物时，既能，又可以改变。若不计动滑轮自重和摩擦，动滑轮被几股绳子承担，所用的力就是。若吊起动滑轮的绳股数为n，物重为G，则所用的力F可写成公式：。11．如图所示表示三种不同的滑轮组，用它们提起重为G的相同重物，在A端所用的拉力分别为；；。不计滑轮本身的重和摩擦．12、杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，由图可知它的支点是_____点（填“A”、“B”、或“C”），在刚拉起时，它属于一个________杠杆（填“省力”或“费力”），并在图中画出动力臂13、在生产和生活中，经常见到这样的情形，用木板搭斜坡将货物推上汽车车厢，修盘山公路使汽车驶上高耸的山峰等。从物理学的角度分析，它们的物理模型属于同一种简单机械，即，这种简单机械的优点是。14、如图所示，轻质杠杆OA的中点悬挂一重G＝60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F＝N。保持F的方向不变，在将杠杆从A位置匀速提到B位置的过程中，力F将（变大/不变/变小）三、作图与实验15.用滑轮组拉出陷人泥中的汽车．在图11中画出最省力的绳子绕法．16.画出羊角锤的支点、最小动力、阻力、动力臂和阻力臂．17．画出使杠杆AB在图13所示位置静止时，所用最小力F的作用点和方向．按照图的要求画出滑轮组的绕绳方法(不计滑轮重、绳重及摩擦)18．“研究杠杆的平衡条件”的实验如图所示，回答下列问题：1、杠杆两端的调节螺母，是起调节杠杆_____的作用的。2、实验前先要调节杠杆两...
