高中物理 第三章 电磁振荡 电磁波 第4节 无线电波的发射、传播和接收教案 教科版选修3-4-教科版高二选修3-4物理教案VIP免费

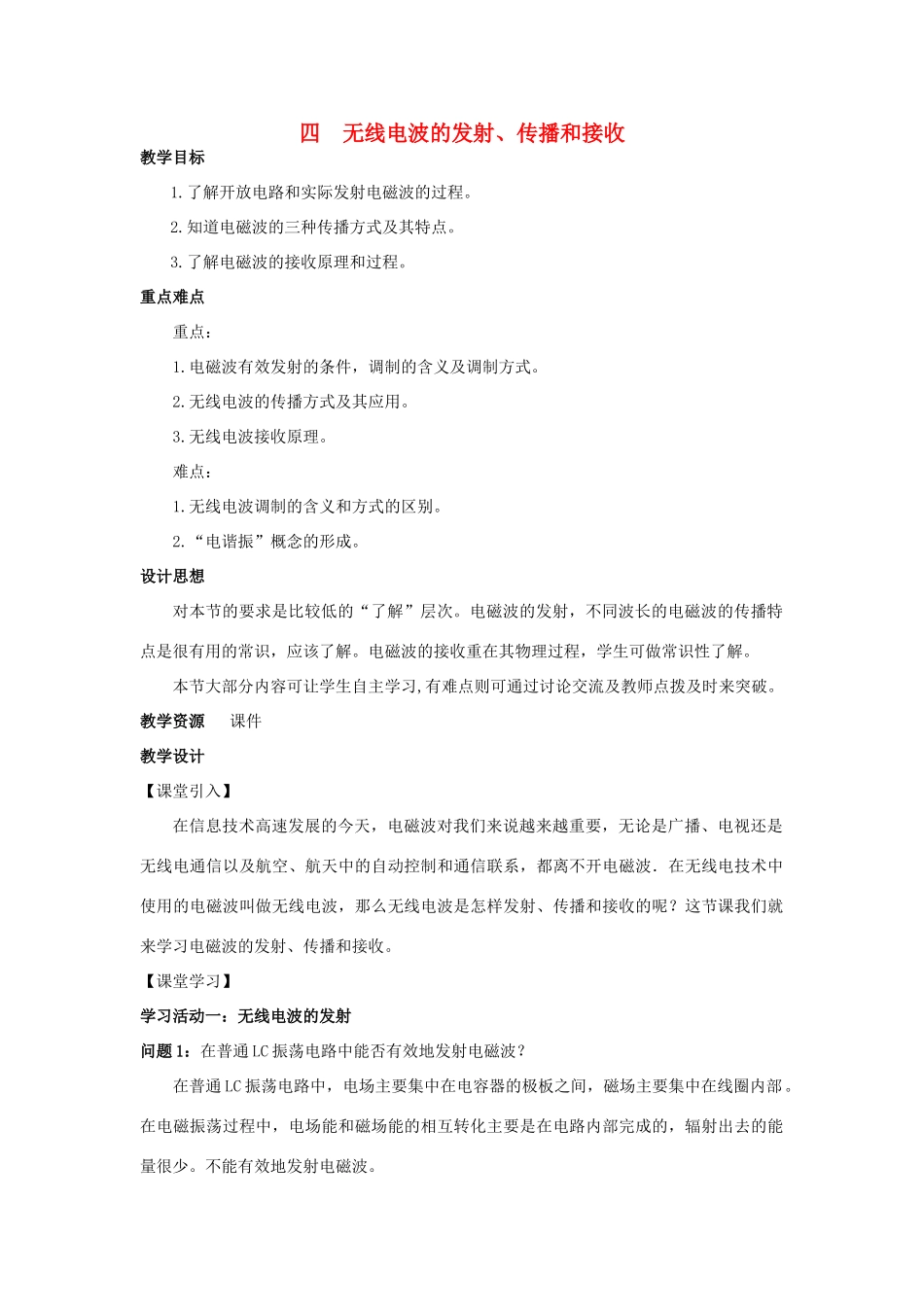

四无线电波的发射、传播和接收教学目标1.了解开放电路和实际发射电磁波的过程。2.知道电磁波的三种传播方式及其特点。3.了解电磁波的接收原理和过程。重点难点重点：1.电磁波有效发射的条件，调制的含义及调制方式。2.无线电波的传播方式及其应用。3.无线电波接收原理。难点：1.无线电波调制的含义和方式的区别。2.“电谐振”概念的形成。设计思想对本节的要求是比较低的“了解”层次。电磁波的发射，不同波长的电磁波的传播特点是很有用的常识，应该了解。电磁波的接收重在其物理过程，学生可做常识性了解。本节大部分内容可让学生自主学习,有难点则可通过讨论交流及教师点拨及时来突破。教学资源课件教学设计【课堂引入】在信息技术高速发展的今天，电磁波对我们来说越来越重要，无论是广播、电视还是无线电通信以及航空、航天中的自动控制和通信联系，都离不开电磁波．在无线电技术中使用的电磁波叫做无线电波，那么无线电波是怎样发射、传播和接收的呢？这节课我们就来学习电磁波的发射、传播和接收。【课堂学习】学习活动一：无线电波的发射问题1：在普通LC振荡电路中能否有效地发射电磁波？在普通LC振荡电路中，电场主要集中在电容器的极板之间，磁场主要集中在线圈内部。在电磁振荡过程中，电场能和磁场能的相互转化主要是在电路内部完成的，辐射出去的能量很少。不能有效地发射电磁波。问题2：有效地发射电磁波的条件是什么？学生阅读教材有关内容后回答，要有效地向外发射电磁波，振荡电路要满足如下条件：（1）要有足够高的振荡频率。（2）振荡电路的电场和磁场必须分散到尽可能大的空间，才能有效地把电磁场的能量传播出去。问题3：怎样提高发射频率？提示相关公式：f=C=问题4：如何改造普通的LC振荡电路，才能使它能够有效地发射电磁波？师生一起讨论后，引出开放电路的概念。将闭合电路变成开放电路就可以有效地把电磁波发射出去。如图所示，是由闭合电路变成开放电路的示意图。无线电波是由开放电路发射出去的。教师讲解：在实际应用中常把开放电路的下端跟地连接。跟地连接的导线叫做地线。线圈上部接到比较高的导线上，这条导线叫做天线。天线和地线形成了一个敞开的电容器电磁波就是由这样的开放电路发射出去的。电视发射塔要建得很高，是为了使电磁波发射得较远。实际发射无线电波的装置中还需在开放电路旁加一个振荡器电路与之耦合，如图所示。振荡器电路产生的高频率振荡电流通过L2与L1的互感作用，使L1也产生同频率的振荡电流，振荡电流在开放电路中激发出无线电波，向四周发射．问题5：发射电磁波是为了利用它传递某种信号。例如无线电报传递的是电码符号，无线电广播传递的是声音，电视广播传递的不仅有声音，还有图像。这就要求发射的电磁波随L1L2信号而改变。电磁波是怎样传递这些信号的呢？在电磁波发射技术中，如果把这种电信号“加”到高频等幅振荡电流上，那么，载有信号的高频振荡电流产生的电磁波就载着要传送的信号一起发射出去。把要传递的信号“加”到高频等幅振荡电流上，使电磁波随各种信号而改变的技术叫做调制。进行调制的装置叫做调制器。要传递的电信号叫做调制信号。使高频振荡电流的振幅随调制信号而改变叫做调幅（AM）。使高频振荡电流的频率随调制信号而改变叫做调频（FM）。通过以下两组图象理解调幅调频学习活动二：无线电波的传播学生阅读课本相关内容，回答以下问题问题1：无线电波的有哪几种传播方式？各有何特点？无线电波的传播方式：天波、地波、和直线传播利用大气中的电离层的反射来传播无线电波的方式叫天波。沿地球表面传播无线电波的方式叫地波。沿直线传播无线电波的方式叫直线传播问题2：同步地球通讯卫星的作用？为什么说：“合理设置三颗同步通信卫星，其信号就几乎可以覆盖全球”？提示：地球的半径为6400km，同步卫星的高度大约为36000km。问题3：微波为什么采用直线的传播的方式？它有哪些运用？过渡：处在电磁波传播空间中的导体，会产生感应电流，导作中感应电流的频率与激起它的电磁波频率相同，因此，利用放在电磁波传播空间中的导体，就可以接收到电磁波这样的导体就是接收天线。学习活动三：无线电波的接收...
