高中物理交流电 电磁波VIP免费

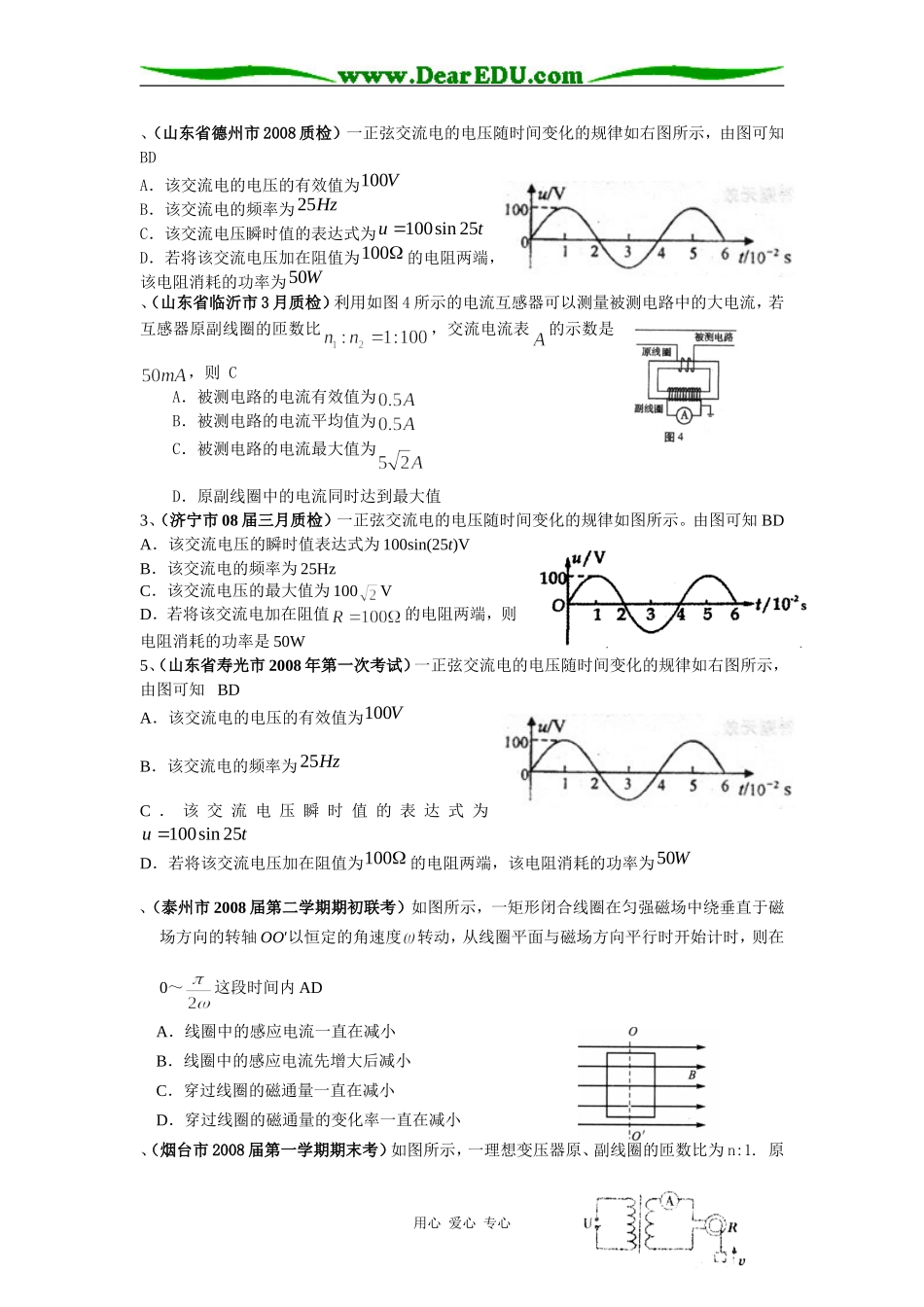

高中物理交流电 电磁波_第1页
1/4

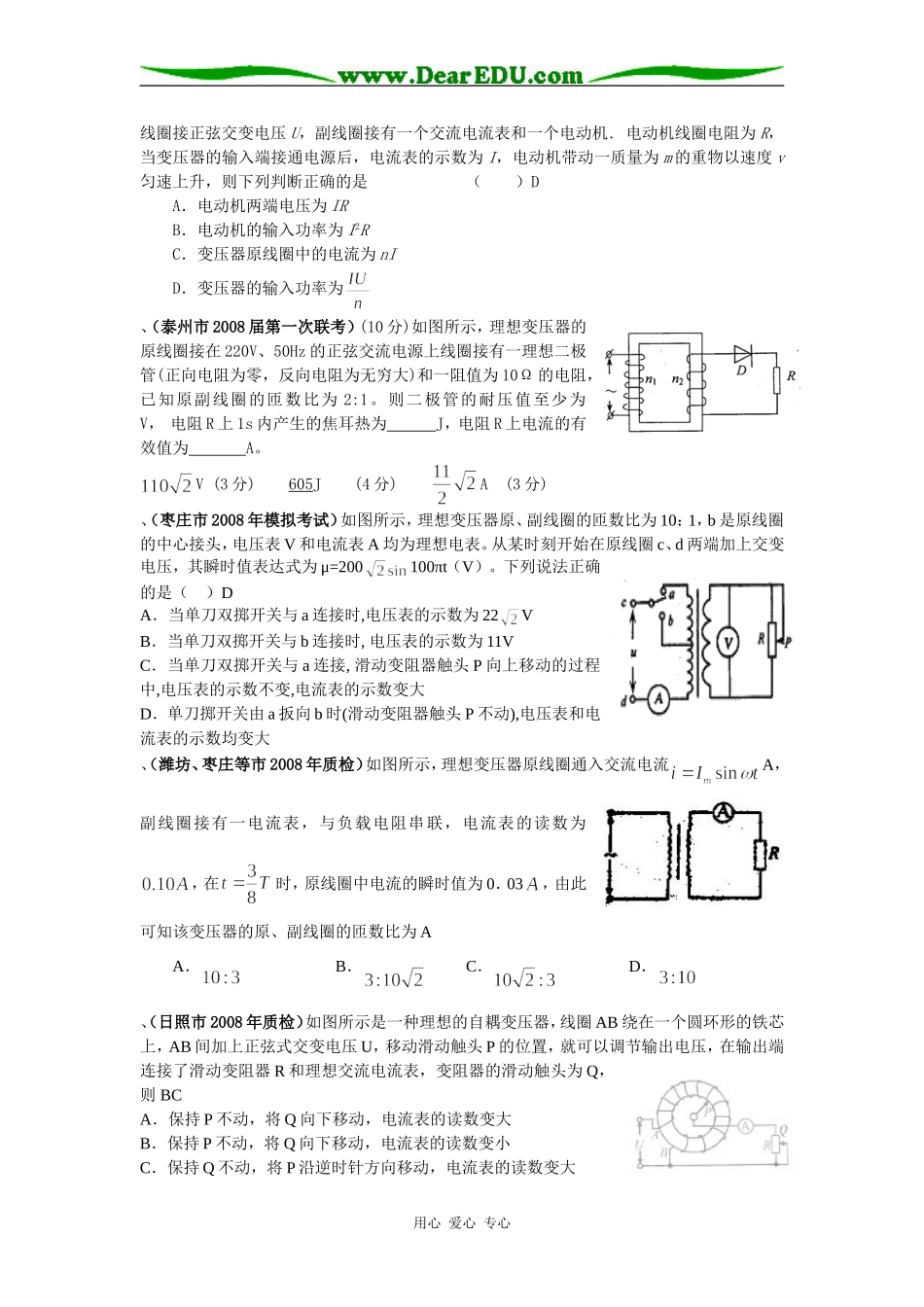

高中物理交流电 电磁波_第2页
2/4

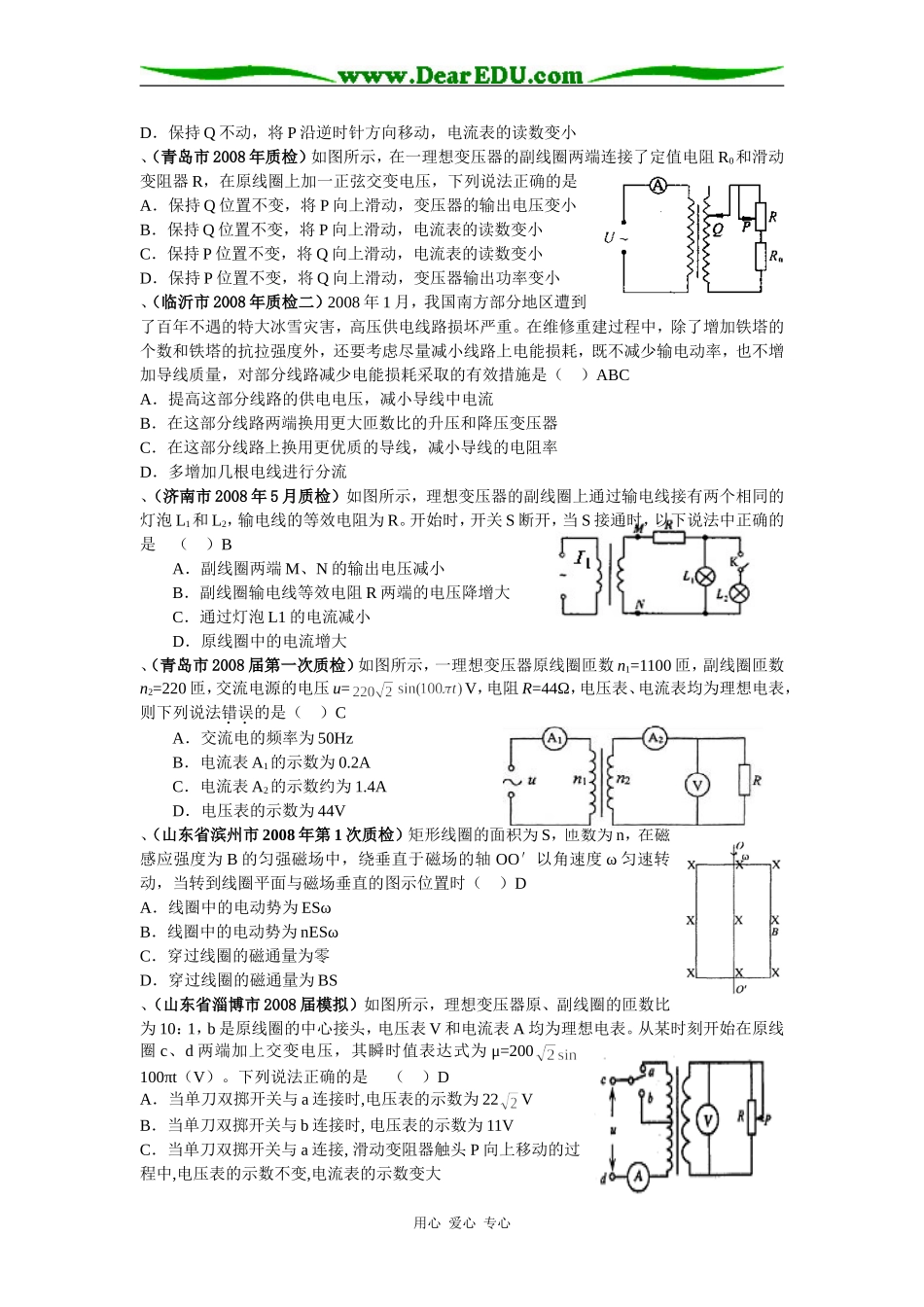

高中物理交流电 电磁波_第3页
3/4
、(山东省德州市2008质检)一正弦交流电的电压随时间变化的规律如右图所示,由图可知BDA.该交流电的电压的有效值为100VB.该交流电的频率为25HzC.该交流电压瞬时值的表达式为100sin25utD.若将该交流电压加在阻值为100的电阻两端,该电阻消耗的功率为50W、(山东省临沂市3月质检)利用如图4所示的电流互感器可以测量被测电路中的大电流,若互感器原副线圈的匝数比,交流电流表的示数是,则CA.被测电路的电流有效值为B.被测电路的电流平均值为C.被测电路的电流最大值为D.原副线圈中的电流同时达到最大值3、(济宁市08届三月质检)一正弦交流电的电压随时间变化的规律如图所示。由图可知BDA.该交流电压的瞬时值表达式为100sin(25t)VB.该交流电的频率为25HzC.该交流电压的最大值为100VD.若将该交流电加在阻值的电阻两端,则电阻消耗的功率是50W5、(山东省寿光市2008年第一次考试)一正弦交流电的电压随时间变化的规律如右图所示,由图可知BDA.该交流电的电压的有效值为100VB.该交流电的频率为25HzC.该交流电压瞬时值的表达式为100sin25utD.若将该交流电压加在阻值为100的电阻两端,该电阻消耗的功率为50W、(泰州市2008届第二学期期初联考)如图所示,一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴ΟΟ′以恒定的角速度转动,从线圈平面与磁场方向平行时开始计时,则在0~这段时间内ADA.线圈中的感应电流一直在减小B.线圈中的感应电流先增大后减小C.穿过线圈的磁通量一直在减小D.穿过线圈的磁通量的变化率一直在减小、(烟台市2008届第一学期期末考)如图所示,一理想变压器原、副线圈的匝数比为n:1.原用心爱心专心线圈接正弦交变电压U,副线圈接有一个交流电流表和一个电动机.电动机线圈电阻为R,当变压器的输入端接通电源后,电流表的示数为I,电动机带动一质量为m的重物以速度v匀速上升,则下列判断正确的是()DA.电动机两端电压为IRB.电动机的输入功率为I2RC.变压器原线圈中的电流为nID.变压器的输入功率为、(泰州市2008届第一次联考)(10分)如图所示,理想变压器的原线圈接在220V、50Hz的正弦交流电源上线圈接有一理想二极管(正向电阻为零,反向电阻为无穷大)和一阻值为10Ω的电阻,已知原副线圈的匝数比为2:1。则二极管的耐压值至少为V,电阻R上1s内产生的焦耳热为J,电阻R上电流的有效值为A。V(3分)605J(4分)A(3分)、(枣庄市2008年模拟考试)如图所示,理想变压器原、副线圈的匝数比为10:1,b是原线圈的中心接头,电压表V和电流表A均为理想电表。从某时刻开始在原线圈c、d两端加上交变电压,其瞬时值表达式为μ=200100πt(V)。下列说法正确的是()DA.当单刀双掷开关与a连接时,电压表的示数为22VB.当单刀双掷开关与b连接时,电压表的示数为11VC.当单刀双掷开关与a连接,滑动变阻器触头P向上移动的过程中,电压表的示数不变,电流表的示数变大D.单刀掷开关由a扳向b时(滑动变阻器触头P不动),电压表和电流表的示数均变大、(潍坊、枣庄等市2008年质检)如图所示,理想变压器原线圈通入交流电流A,副线圈接有一电流表,与负载电阻串联,电流表的读数为,在时,原线圈中电流的瞬时值为0.03,由此可知该变压器的原、副线圈的匝数比为AA.B.C.D.、(日照市2008年质检)如图所示是一种理想的自耦变压器,线圈AB绕在一个圆环形的铁芯上,AB间加上正弦式交变电压U,移动滑动触头P的位置,就可以调节输出电压,在输出端连接了滑动变阻器R和理想交流电流表,变阻器的滑动触头为Q,则BCA.保持P不动,将Q向下移动,电流表的读数变大B.保持P不动,将Q向下移动,电流表的读数变小C.保持Q不动,将P沿逆时针方向移动,电流表的读数变大用心爱心专心D.保持Q不动,将P沿逆时针方向移动,电流表的读数变小、(青岛市2008年质检)如图所示,在一理想变压器的副线圈两端连接了定值电阻R0和滑动变阻器R,在原线圈上加一正弦交变电压,下列说法正确的是()BA.保持Q位置不变,将P向上滑动,变压器的输出电压变小B.保持Q位置不变,将P向上滑动,电流表的读数变小C.保持P位置不变,将Q向上滑动,电流表的读数变小D.保持P位置不变,将Q向上滑动,变...
