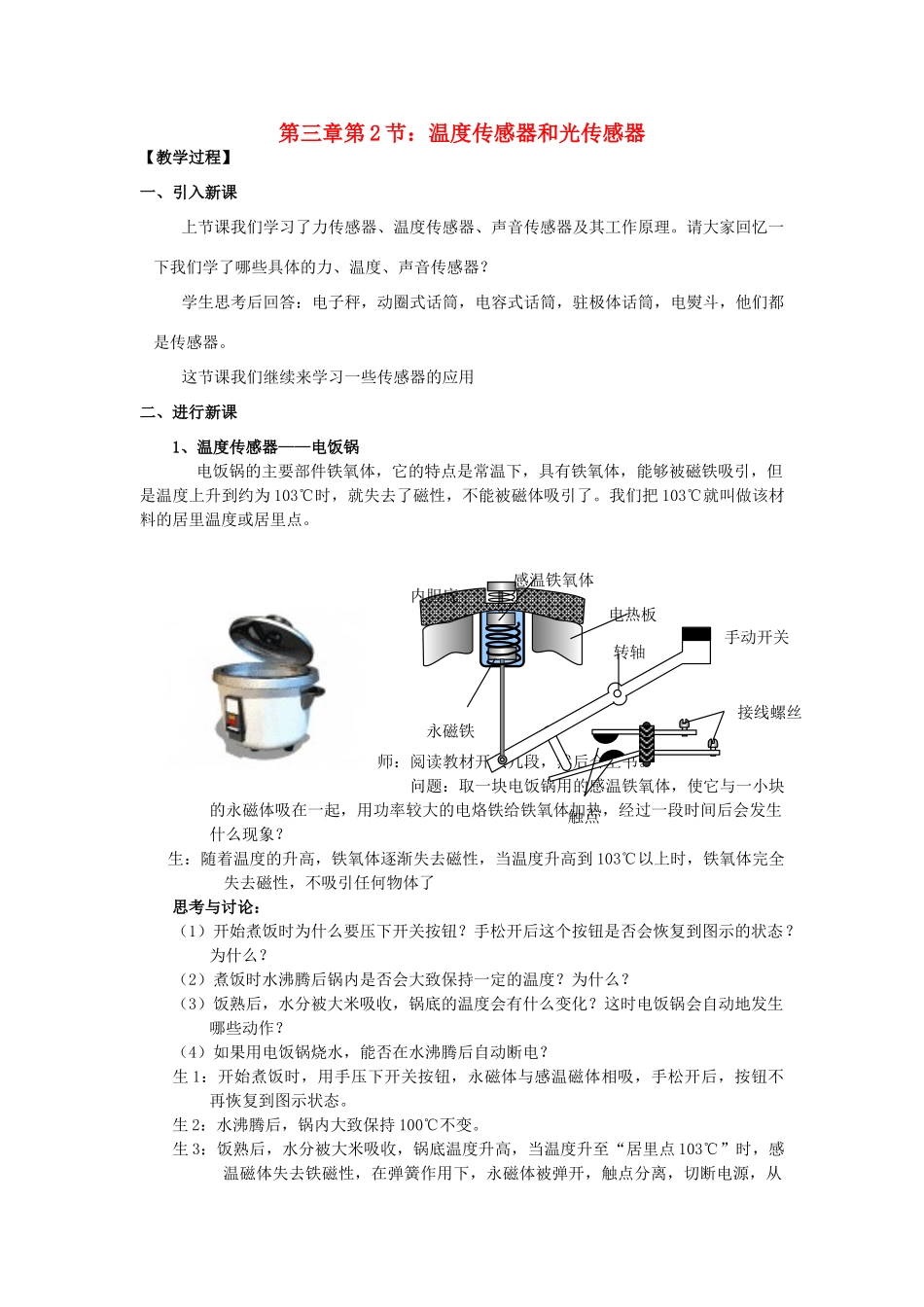

第三章第2节：温度传感器和光传感器【教学过程】一、引入新课上节课我们学习了力传感器、温度传感器、声音传感器及其工作原理。请大家回忆一下我们学了哪些具体的力、温度、声音传感器？学生思考后回答：电子秤，动圈式话筒，电容式话筒，驻极体话筒，电熨斗，他们都是传感器。这节课我们继续来学习一些传感器的应用二、进行新课1、温度传感器——电饭锅电饭锅的主要部件铁氧体，它的特点是常温下，具有铁氧体，能够被磁铁吸引，但是温度上升到约为103℃时，就失去了磁性，不能被磁体吸引了。我们把103℃就叫做该材料的居里温度或居里点。师：阅读教材开头几段，然后合上书。问题：取一块电饭锅用的感温铁氧体，使它与一小块的永磁体吸在一起，用功率较大的电烙铁给铁氧体加热，经过一段时间后会发生什么现象？生：随着温度的升高，铁氧体逐渐失去磁性，当温度升高到103℃以上时，铁氧体完全失去磁性，不吸引任何物体了思考与讨论：（1）开始煮饭时为什么要压下开关按钮？手松开后这个按钮是否会恢复到图示的状态？为什么？（2）煮饭时水沸腾后锅内是否会大致保持一定的温度？为什么？（3）饭熟后，水分被大米吸收，锅底的温度会有什么变化？这时电饭锅会自动地发生哪些动作？（4）如果用电饭锅烧水，能否在水沸腾后自动断电？生1：开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。生2：水沸腾后，锅内大致保持100℃不变。生3：饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103℃”时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从手动开关接线螺丝触点永磁铁电热板内胆底转轴感温铁氧体而停止加热．生4：如果用电饭锅烧水，水沸腾后，锅内保持100℃不变，温度低于“居里点103℃”，电饭锅不能自动断电。只有水烧干后，温度升高到103℃才能自动断电。2．温度传感器的应用——测温仪应用温度传感器可以把温度转换成电信号，由指针式仪表或数字式仪表显示出来，由于电信号可以由测温地点传输到其他地点，所以应用温度传感器可以远距离读取温度的数值，这是吧非电学量转变成电学量的一大优点。几种常见的测温仪，测温元件可以是热敏电阻、金属热电阻、热电偶等，还有红外线敏感元件。师：阅读上述教材，思考并回答问题。（1）温度传感器测温仪有何优点？（2）常见的测温元件有哪些？(3)测温仪是如何工作的(4)什么是热电偶？生1：可以远距离读取温度的数值．因为温度信号变成电信号后可以远距离传输．生2：热敏电阻、金属热电阻、热电偶及红外线敏感元件等．生3：生4：所谓的热电偶就是将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A和B的两个焊接点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一定大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。3．光传感器的应用——火灾报警器师：许多会议室、宾馆房间的天花板上都装有火灾报警器，火灾报警器是光传感器应用的又一实例。AB21师：引导学生阅读教材有关内容，思考并回答有关问题。师：以利用烟雾对光的散射来工作的火灾报警器为例，简述其工作原理。生：报警器带孔的罩子内装有发光二极管LED、光电三极管和不透明的挡板．平时，光电三极管收不到LED发出的光，呈现高电阻状态．烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小．与传感器连接的电路检测出这种变化，就会发出警报．师：实验：把光敏电阻、多用表的直流电流档和干电池按照图甲连成电路，对光照的强度进行比较性测量。光敏电阻受到的光照越强，电路中的电流越大。白天，将它放在教室中适合阅读的地方，记下电流表的读数，晚上，用它来测灯光对书桌的照明。比较两者的差别。还可以按照图乙，把光敏电阻R的引脚穿过硬泡沫塑料板Z而固定，再罩上内壁涂黑、长度足够的遮光简T，避免杂散光的干扰然后分别把不同的光源L（如蜡烛、几种不同功率的白炽灯泡、日光灯管等）都放在与光敏电阻相同距离（例如1m）的位置，比较它们的亮度。这个实验也可以用硅光电池来做。由于光电池在受到光照时可以自己产生电...
