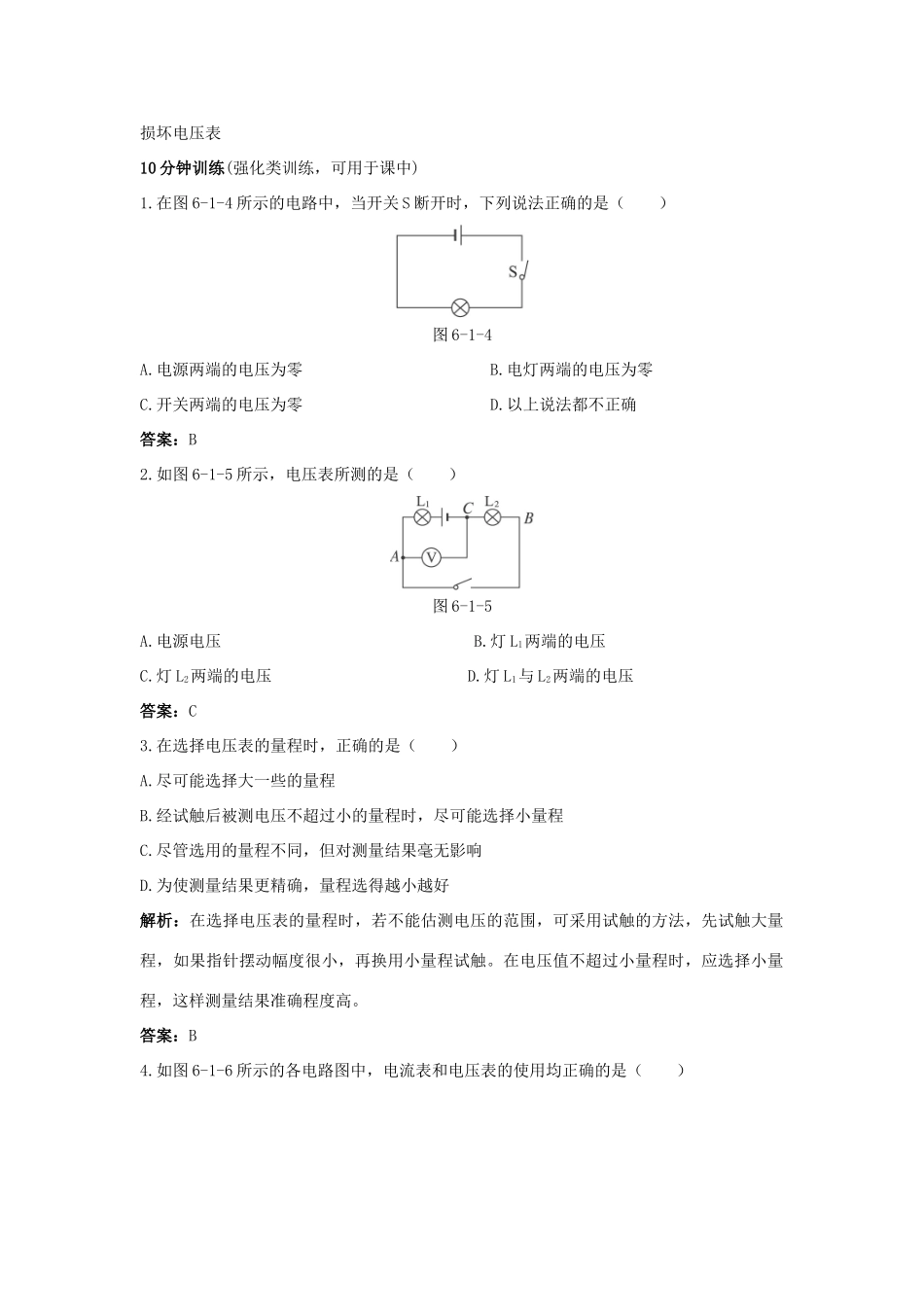

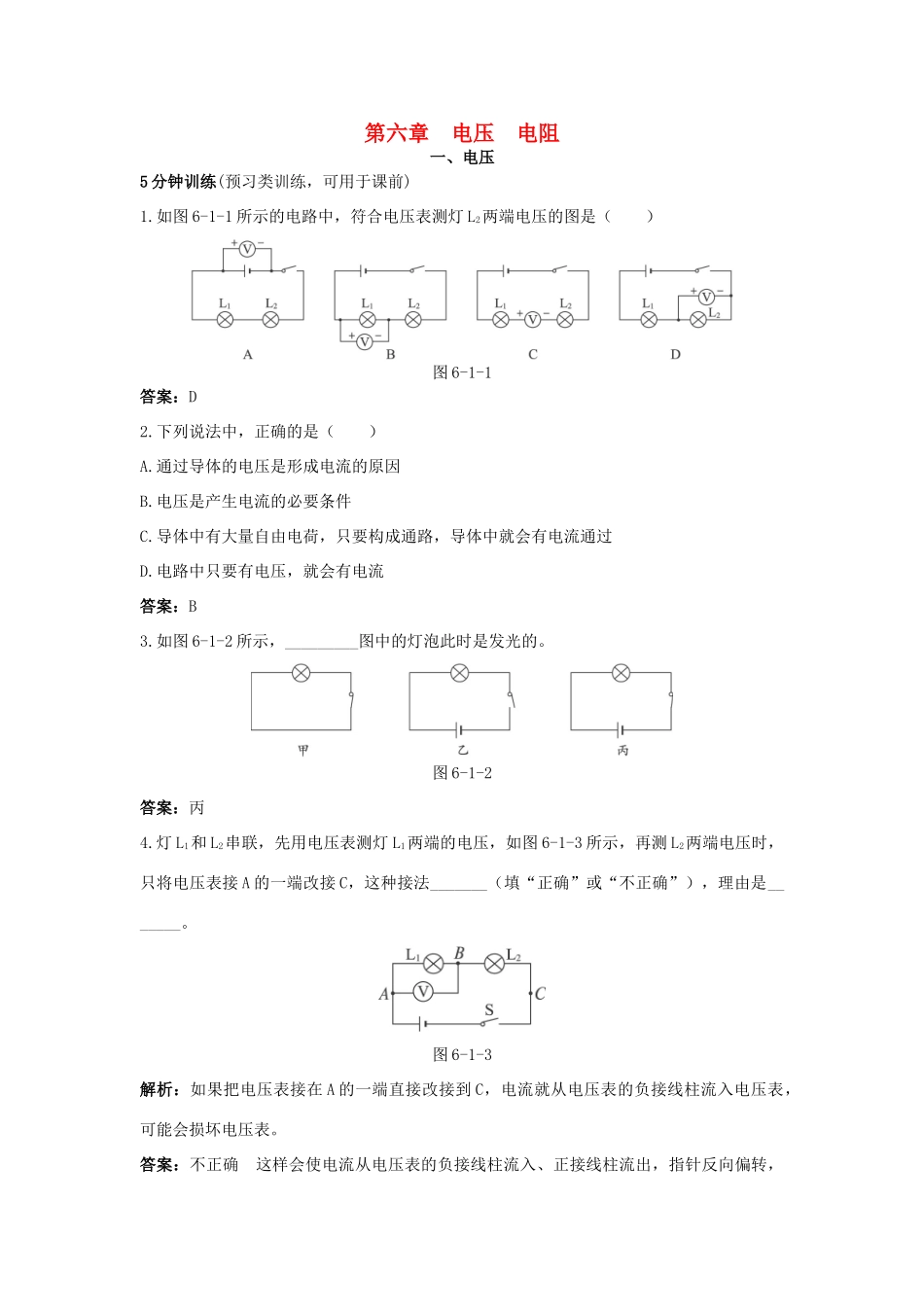

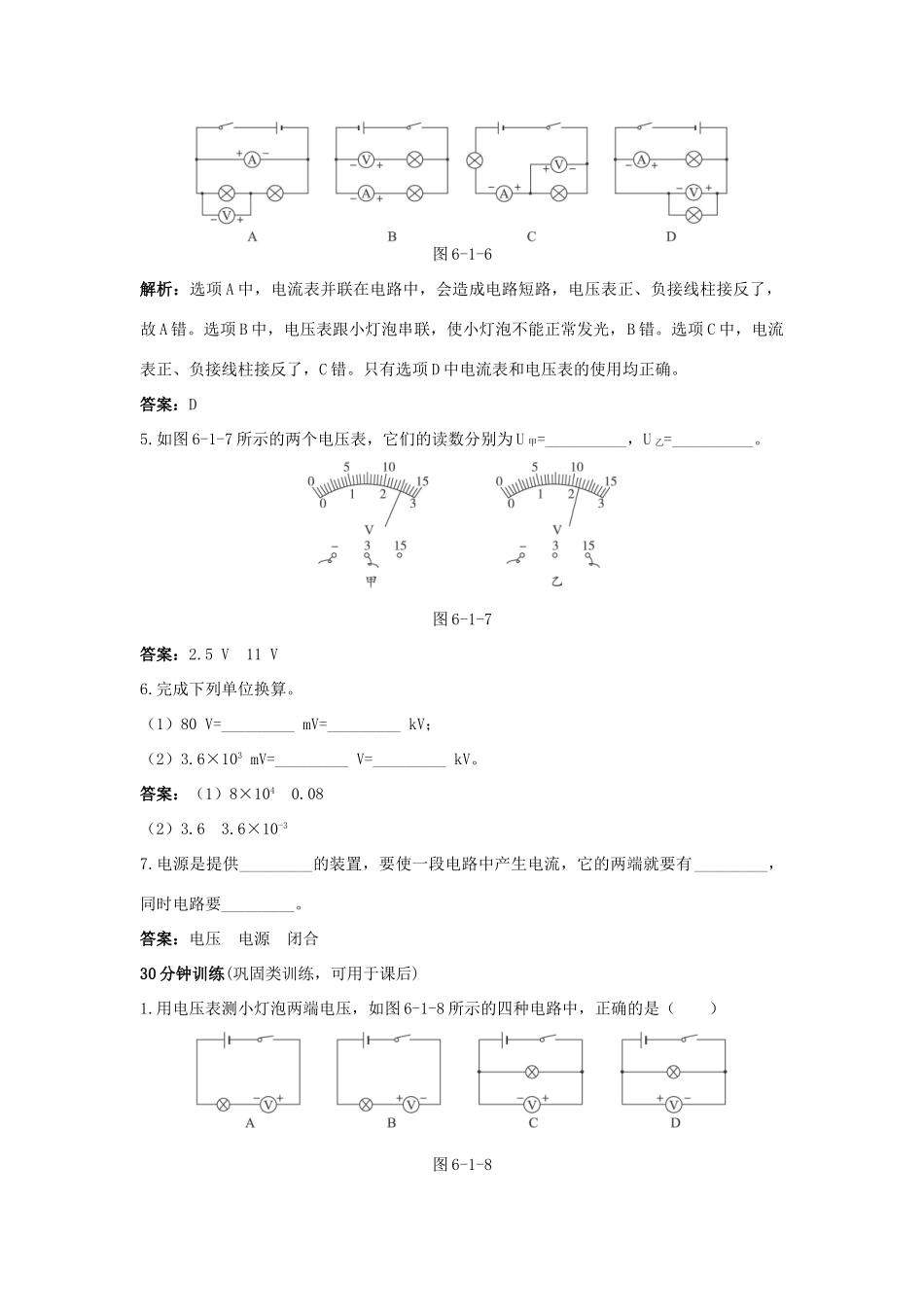

第六章电压电阻一、电压5分钟训练(预习类训练，可用于课前)1.如图6-1-1所示的电路中，符合电压表测灯L2两端电压的图是（）图6-1-1答案：D2.下列说法中，正确的是（）A.通过导体的电压是形成电流的原因B.电压是产生电流的必要条件C.导体中有大量自由电荷，只要构成通路，导体中就会有电流通过D.电路中只要有电压，就会有电流答案：B3.如图6-1-2所示，_________图中的灯泡此时是发光的。图6-1-2答案：丙4.灯L1和L2串联，先用电压表测灯L1两端的电压，如图6-1-3所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法_______（填“正确”或“不正确”），理由是_______。图6-1-3解析：如果把电压表接在A的一端直接改接到C，电流就从电压表的负接线柱流入电压表，可能会损坏电压表。答案：不正确这样会使电流从电压表的负接线柱流入、正接线柱流出，指针反向偏转，损坏电压表10分钟训练(强化类训练，可用于课中)1.在图6-1-4所示的电路中，当开关S断开时，下列说法正确的是（）图6-1-4A.电源两端的电压为零B.电灯两端的电压为零C.开关两端的电压为零D.以上说法都不正确答案：B2.如图6-1-5所示，电压表所测的是（）图6-1-5A.电源电压B.灯L1两端的电压C.灯L2两端的电压D.灯L1与L2两端的电压答案：C3.在选择电压表的量程时，正确的是（）A.尽可能选择大一些的量程B.经试触后被测电压不超过小的量程时，尽可能选择小量程C.尽管选用的量程不同，但对测量结果毫无影响D.为使测量结果更精确，量程选得越小越好解析：在选择电压表的量程时，若不能估测电压的范围，可采用试触的方法，先试触大量程，如果指针摆动幅度很小，再换用小量程试触。在电压值不超过小量程时，应选择小量程，这样测量结果准确程度高。答案：B4.如图6-1-6所示的各电路图中，电流表和电压表的使用均正确的是（）图6-1-6解析：选项A中，电流表并联在电路中，会造成电路短路，电压表正、负接线柱接反了，故A错。选项B中，电压表跟小灯泡串联，使小灯泡不能正常发光，B错。选项C中，电流表正、负接线柱接反了，C错。只有选项D中电流表和电压表的使用均正确。答案：D5.如图6-1-7所示的两个电压表，它们的读数分别为U甲=__________，U乙=__________。图6-1-7答案：2.5V11V6.完成下列单位换算。（1）80V=_________mV=_________kV；（2）3.6×103mV=_________V=_________kV。答案：（1）8×1040.08（2）3.63.6×10-37.电源是提供_________的装置，要使一段电路中产生电流，它的两端就要有_________，同时电路要_________。答案：电压电源闭合30分钟训练(巩固类训练，可用于课后)1.用电压表测小灯泡两端电压，如图6-1-8所示的四种电路中，正确的是（）图6-1-8解析：用电压表测某用电器电压时，电压表必须和用电器并联，且保证电流从“＋”接线柱流入，从“－”接线柱流出。故只有D图正确。答案：D2.下列说法中，正确的是（）A.电路中只要有电压，就一定会有电流B.电压是产生电流的必要条件C.电路中有电源就一定会有持续电流D.通过导体的电压是形成电流的原因解析：电路中有电压，还必须是通路，电路中才会形成电流，这两个条件缺一不可，故A选项错误。而C选项中的电源可以向电路中提供电压，但仍不能保证电路处处是相通的，故也是错的。而电压总是存在于某一段电路两端，促使电路中自由电荷定向移动，不是“通过”导体，所以D也是错的。答案：B3.某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5V。则实际值为（）A.4.5VB.2.7VC.3.5VD.1.5V解析：本题是在电压表的读数基础上的拓展延伸，不仅要熟悉实验室电压表不同量程的读法，而且还要知道两个量程每大格和每小格所表示电压值间的关系，用来解决实际问题。按15V量程读取的电压值是13.5V，说明表针指在第27格处，对于3V量程应是2.7V。答案：B4.(2010内蒙古包头模拟，12)在图6-1-9甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是（）图6-1-9A.4.8V1.2VB.6V1.2VC.1.2V6VD.1.2V4.8V解析：由图甲可知，测电源电压，测R2两端电压，由于电源电压一定大于R2两端的...
