高中物理 第一章 静电场 1.3 电场强度-电场线教案 新人教版选修3-1-新人教版高二选修3-1物理教案VIP专享VIP免费

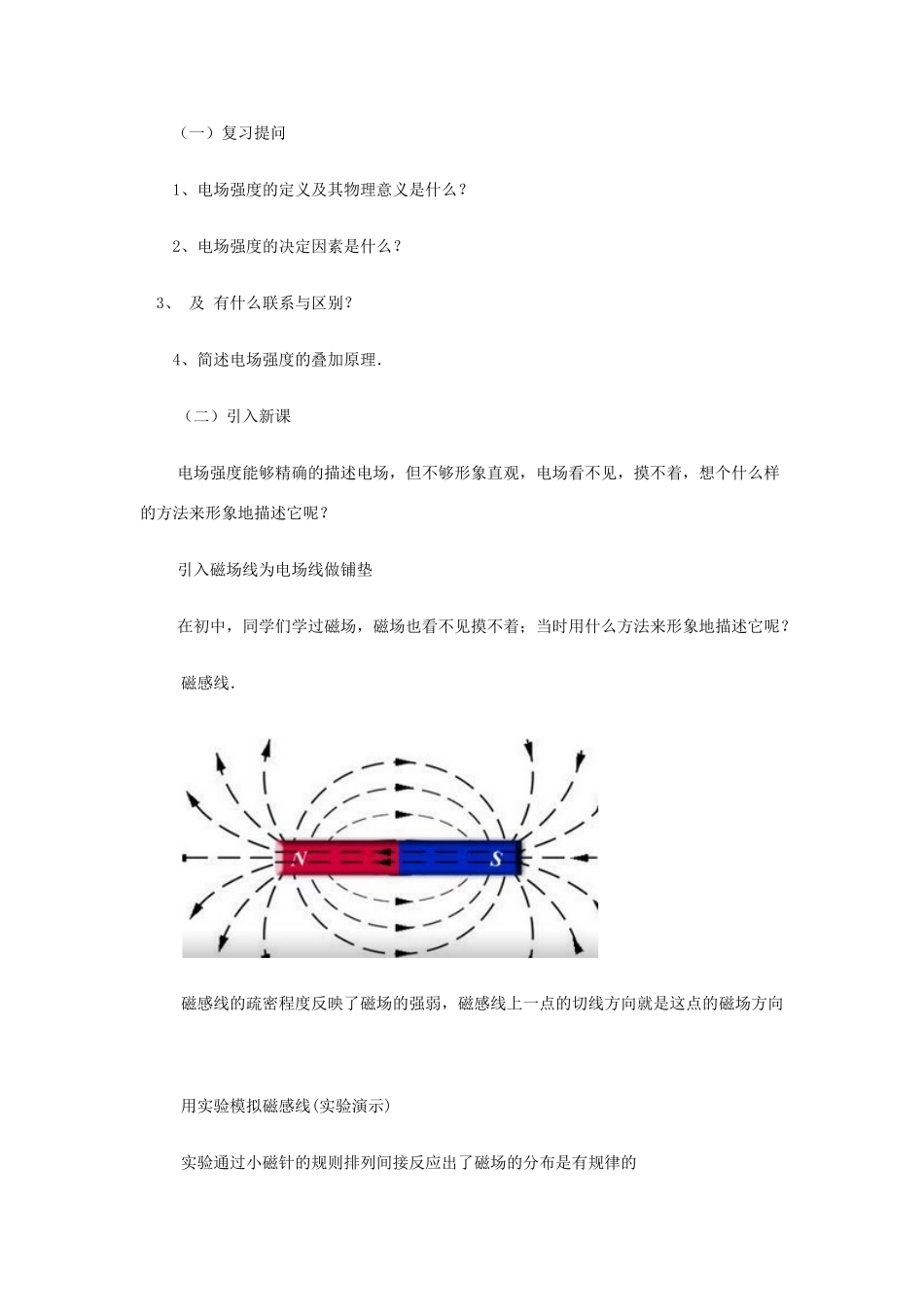

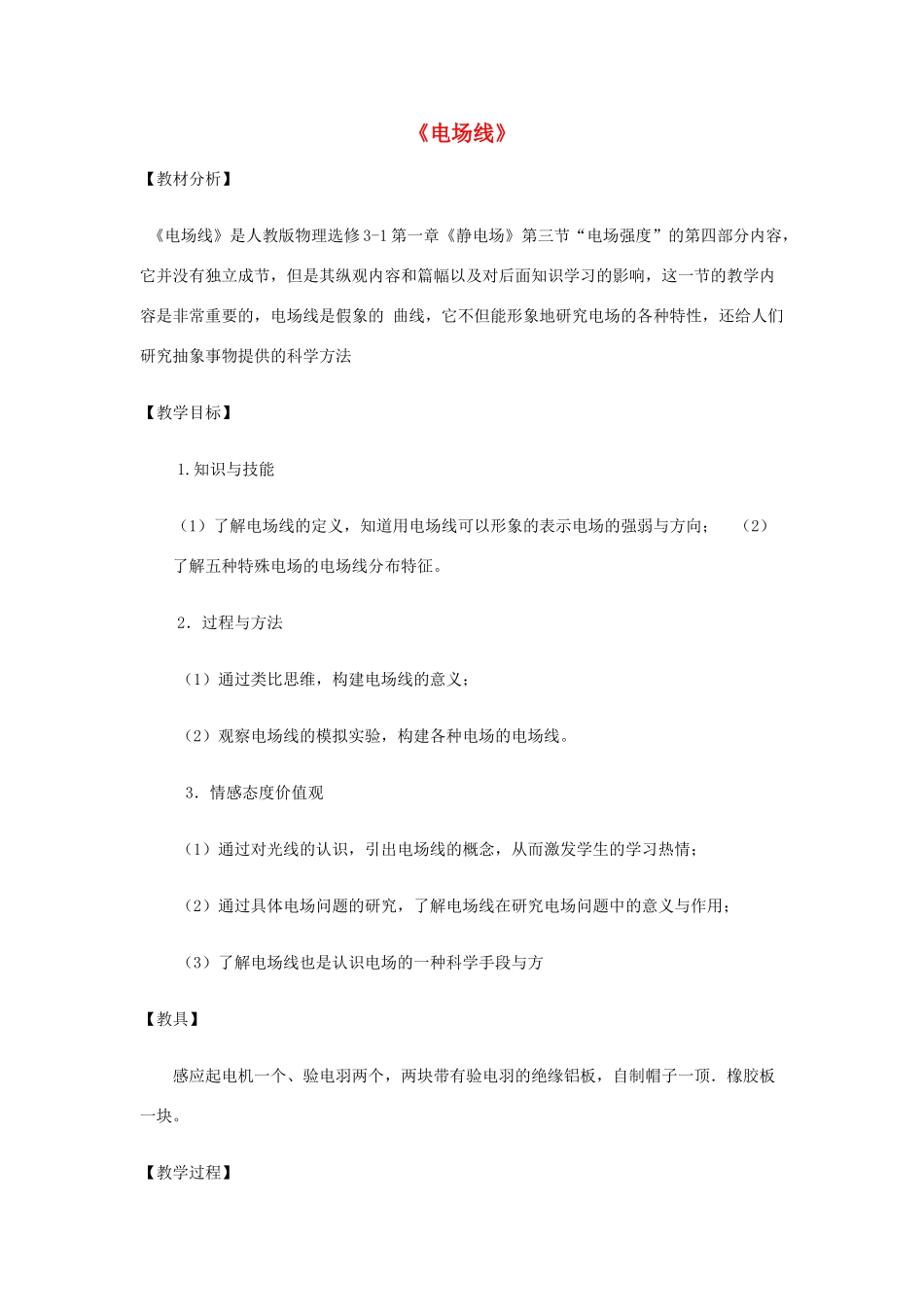

《电场线》【教材分析】《电场线》是人教版物理选修3-1第一章《静电场》第三节“电场强度”的第四部分内容，它并没有独立成节，但是其纵观内容和篇幅以及对后面知识学习的影响，这一节的教学内容是非常重要的，电场线是假象的曲线，它不但能形象地研究电场的各种特性，还给人们研究抽象事物提供的科学方法【教学目标】1.知识与技能（1）了解电场线的定义，知道用电场线可以形象的表示电场的强弱与方向；（2）了解五种特殊电场的电场线分布特征。2．过程与方法（1）通过类比思维，构建电场线的意义；（2）观察电场线的模拟实验，构建各种电场的电场线。3．情感态度价值观（1）通过对光线的认识，引出电场线的概念，从而激发学生的学习热情；（2）通过具体电场问题的研究，了解电场线在研究电场问题中的意义与作用；（3）了解电场线也是认识电场的一种科学手段与方【教具】感应起电机一个、验电羽两个，两块带有验电羽的绝缘铝板，自制帽子一顶．橡胶板一块。【教学过程】（一）复习提问1、电场强度的定义及其物理意义是什么？2、电场强度的决定因素是什么？3、及有什么联系与区别？4、简述电场强度的叠加原理．（二）引入新课电场强度能够精确的描述电场，但不够形象直观，电场看不见，摸不着，想个什么样的方法来形象地描述它呢？引入磁场线为电场线做铺垫在初中，同学们学过磁场，磁场也看不见摸不着；当时用什么方法来形象地描述它呢？磁感线．磁感线的疏密程度反映了磁场的强弱，磁感线上一点的切线方向就是这点的磁场方向用实验模拟磁感线(实验演示)实验通过小磁针的规则排列间接反应出了磁场的分布是有规律的为电场规律的研究提供思路演示实验：保证绝对安全情况下，用静电起电器使一学生带有电荷，并让学生带上一顶带有“金属头发”的帽子现象：帽子上“头发”很有规律的竖起来结论：带电的头发在电场力的作用下很有规律地竖起来，间接的反应出电场的分布是有规律的类比磁场，电场也可以像电场那样用一组线来形象直观的描述，它这就是我们今天要研究的电场线新课教学（1）点电荷电场的电场线画出电荷周围各点的场强矢量用直线把同方向场强矢量连起来可反应场强的大小和方向，这组线就是正点电荷的电场线对负电荷Q的电场线，只需将正点电荷Q的电场线反向即可．如下图（2）等量异号点电荷的电场线等量异号点电荷周围某一点的场强矢量等于正点电荷的场强矢量和负点电荷的场强矢量的矢量和，画出等量异种点电荷周围各点的电场矢量用一组曲线画出电场线电场线的疏密程度反应场强的大小，电场线一点上的切线方向就是该点的场强方向。最后应指出，电场线并不只存在于纸面上，而是分布于整个立体空间。观看电场线的立体结构视频（3）等量同号点电荷电场的电场线用上述的方法也可以得到等量同号点电荷的电场线，如下图电场线的演示（l）正点电荷电场线的演示将验电羽与感应起电机的正极放电杆接通，摇动电机，验电羽上丝线会按场强方向排列，因而显示出电场线．可以看出，电场线形状与图1相似．（2）负点电荷电场线的演示将验电羽与感应起电机的负极放电杆接通，摇动电机，验电羽上丝线会按场强方向排列，因而显示出电场线．可以看出，电场线形状与图2相似．（3）演示等量异号点电荷电场线放好两个验电羽，所示，再用导线将它们分别与起电机的两个导电杆相连，摇动电机，丝线排列在电场方向上，形成类似图3的形状．（4）演示等量同号点电荷电场线用导线将同一个导电杆与两个验电羽相连，摇动起电机，丝线排成形成类似图4形状．思考:观察下图，关于A、B两点的带电情况能得出哪些确切的结论学生讨论老师总结：两电荷是异种电荷；A电荷的带电量比B电荷的带电量大。计算机模拟动画演示：两个点电荷电场线随电荷电量的变化情况现象:当电荷的带电情况发生变化时，电场线分布也发生变化结论：由电荷我们可以推知电场线分布，由电场线分布我们也可推知电荷的带电情况，两者息息相关，电场线可以很好的反应电场的特征我们还有种最简单的电场要研究——匀强电场画出无限大平面上一点的场强矢量如图由于空间对称，可以肯定场强矢量方向一定垂直平面，所以垂直平面a的所有向上的、向下的直线，都可...
