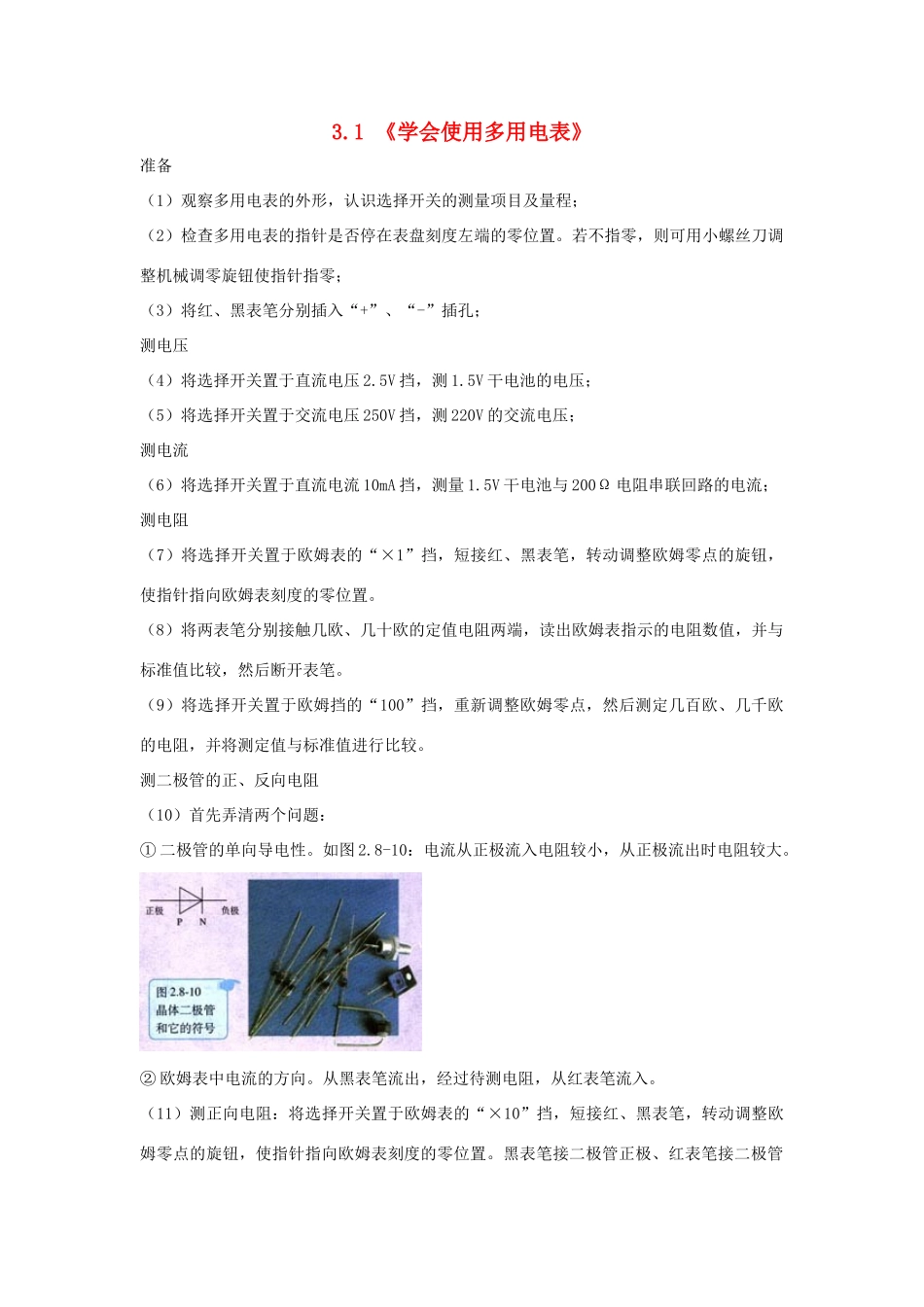

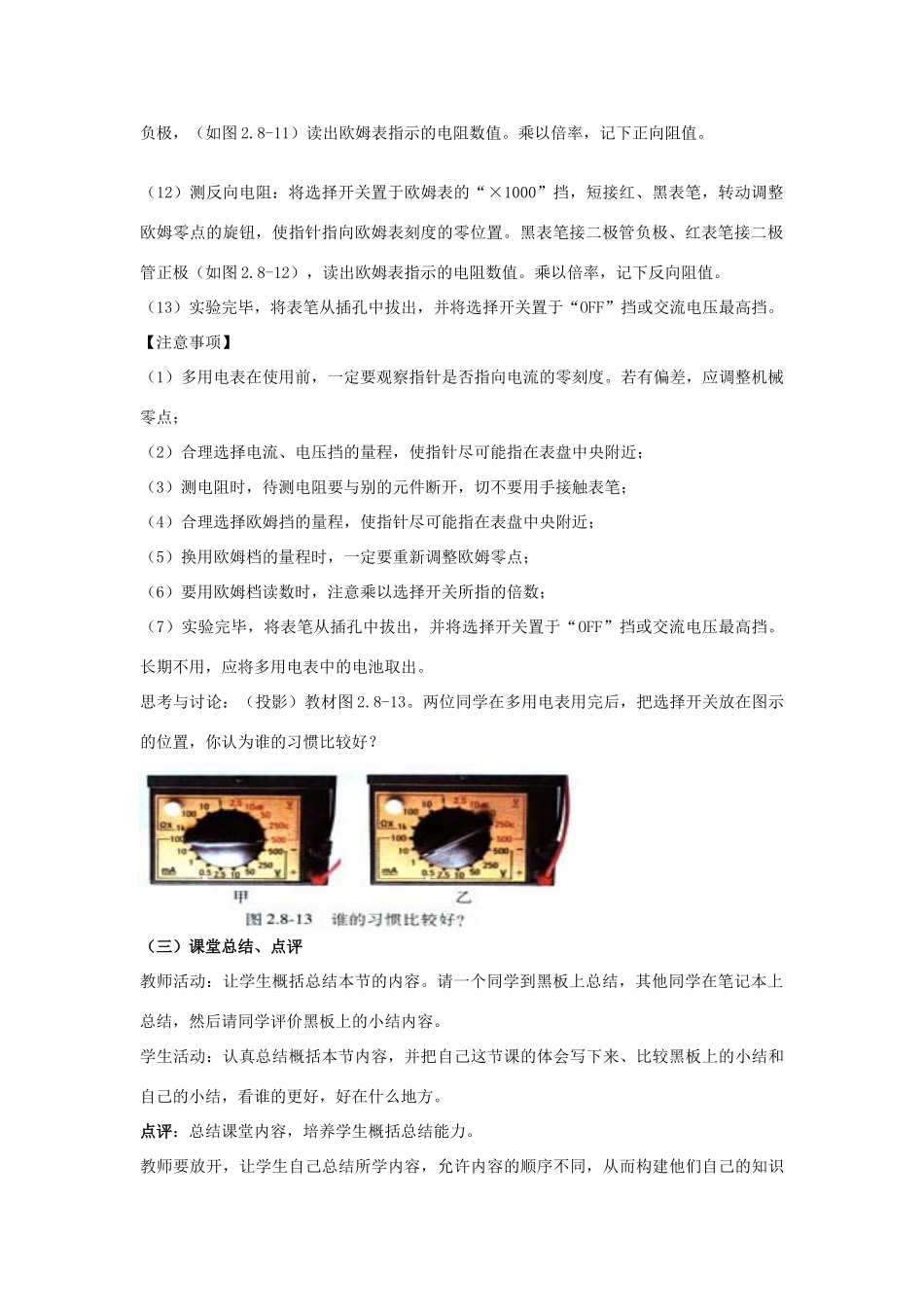

3.1《学会使用多用电表》准备（1）观察多用电表的外形，认识选择开关的测量项目及量程；（2）检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；（3）将红、黑表笔分别插入“+”、“-”插孔；测电压（4）将选择开关置于直流电压2.5V挡，测1.5V干电池的电压；（5）将选择开关置于交流电压250V挡，测220V的交流电压；测电流（6）将选择开关置于直流电流10mA挡，测量1.5V干电池与200Ω电阻串联回路的电流；测电阻（7）将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。（8）将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔。（9）将选择开关置于欧姆挡的“100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较。测二极管的正、反向电阻（10）首先弄清两个问题：①二极管的单向导电性。如图2.8-10：电流从正极流入电阻较小，从正极流出时电阻较大。②欧姆表中电流的方向。从黑表笔流出，经过待测电阻，从红表笔流入。（11）测正向电阻：将选择开关置于欧姆表的“×10”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。黑表笔接二极管正极、红表笔接二极管负极，（如图2.8-11）读出欧姆表指示的电阻数值。乘以倍率，记下正向阻值。（12）测反向电阻：将选择开关置于欧姆表的“×1000”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。黑表笔接二极管负极、红表笔接二极管正极（如图2.8-12），读出欧姆表指示的电阻数值。乘以倍率，记下反向阻值。（13）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。【注意事项】（1）多用电表在使用前，一定要观察指针是否指向电流的零刻度。若有偏差，应调整机械零点；（2）合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；（3）测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；（4）合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；（5）换用欧姆档的量程时，一定要重新调整欧姆零点；（6）要用欧姆档读数时，注意乘以选择开关所指的倍数；（7）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。思考与讨论：（投影）教材图2.8-13。两位同学在多用电表用完后，把选择开关放在图示的位置，你认为谁的习惯比较好？（三）课堂总结、点评教师活动：让学生概括总结本节的内容。请一个同学到黑板上总结，其他同学在笔记本上总结，然后请同学评价黑板上的小结内容。学生活动：认真总结概括本节内容，并把自己这节课的体会写下来、比较黑板上的小结和自己的小结，看谁的更好，好在什么地方。点评：总结课堂内容，培养学生概括总结能力。教师要放开，让学生自己总结所学内容，允许内容的顺序不同，从而构建他们自己的知识框架。（四）实例探究欧姆表的使用【例1】某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。答案：12Ω，“×10挡”，调整欧姆零点【例2】调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。答案：BD欧姆表的测量原理【例3】如图所示为多用电表欧姆挡的原理示意图。其中，电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能准确测量的阻值范围是A．30～80kΩB.3～8kΩC.300～800ΩD.30...
