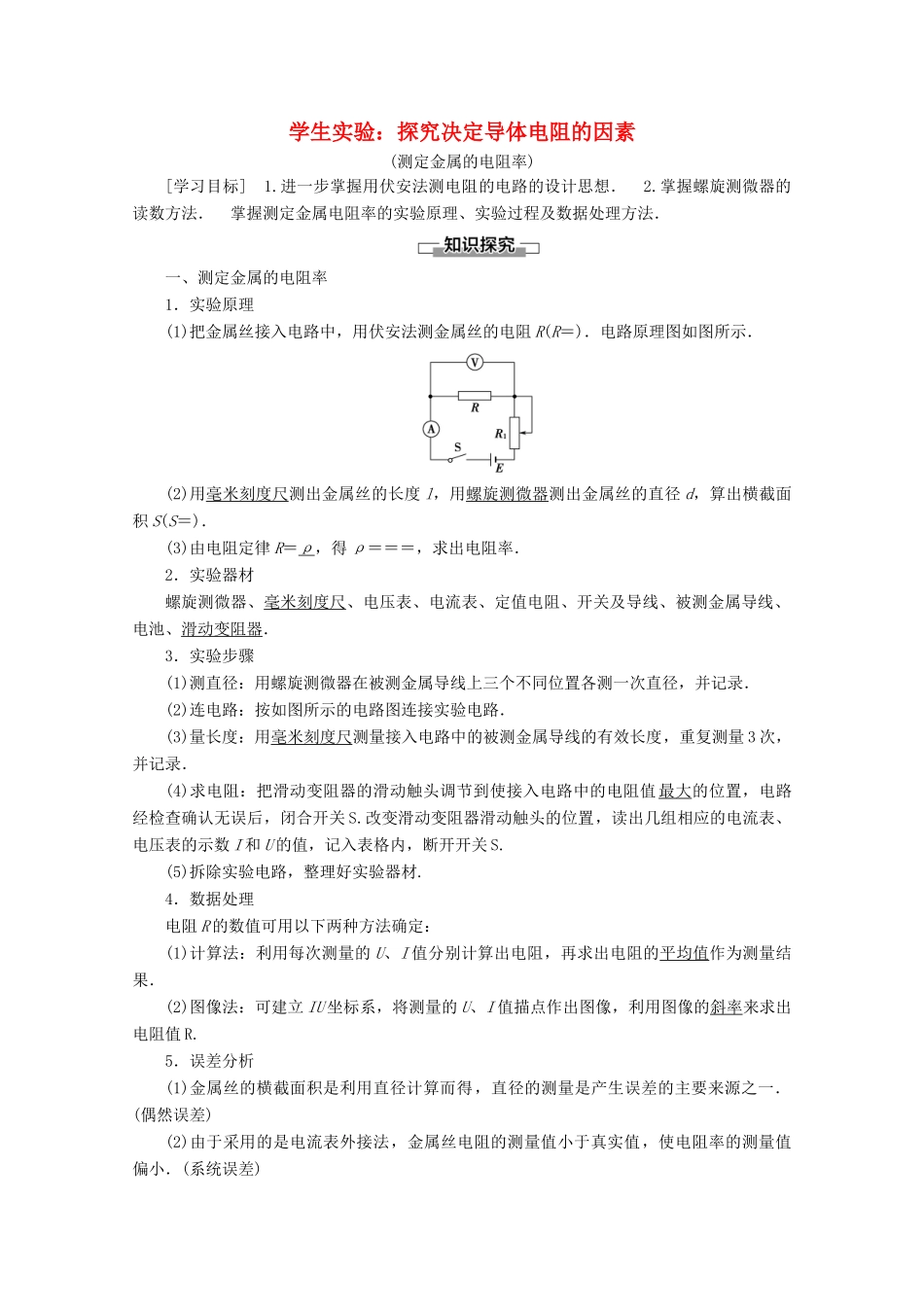

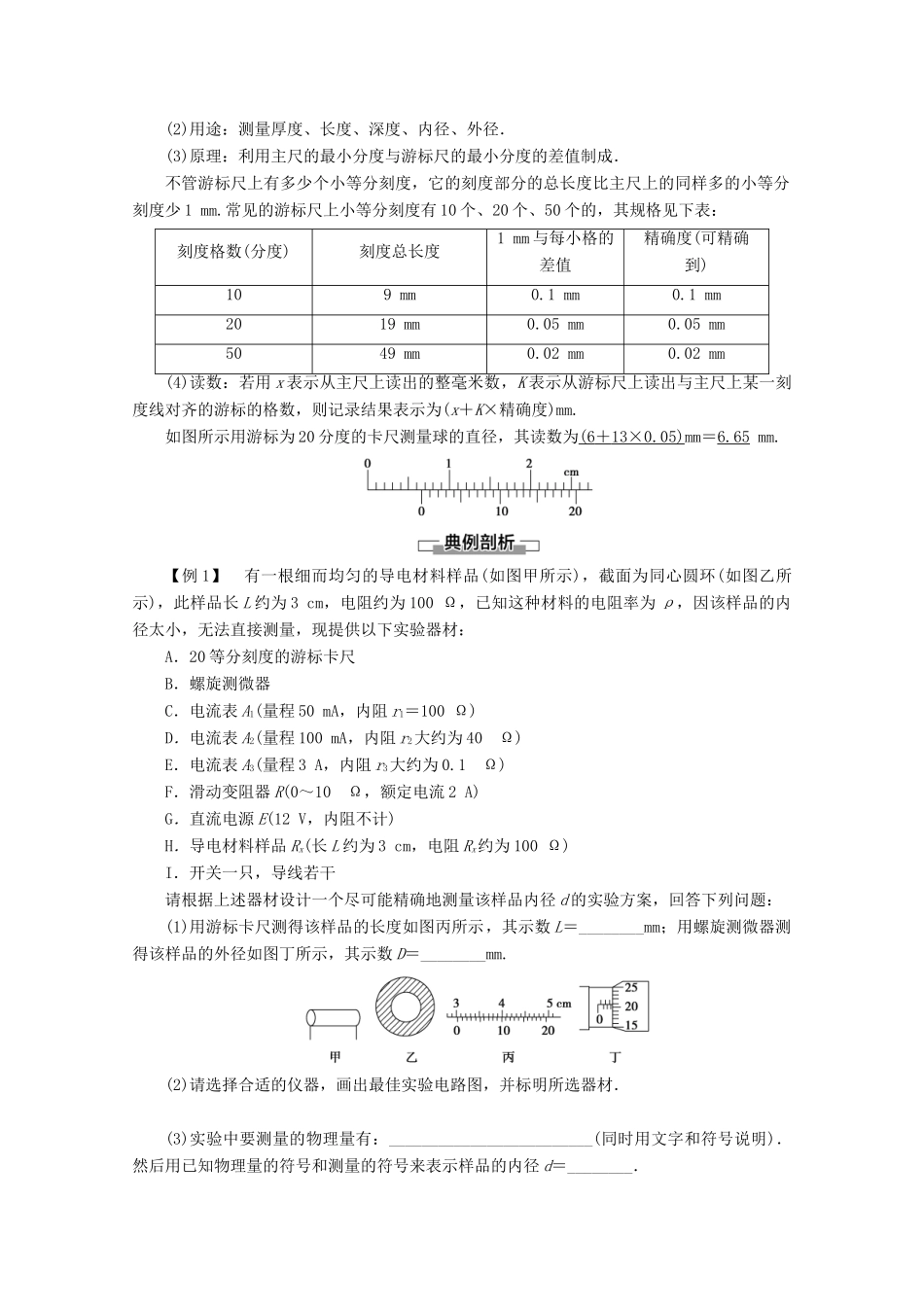

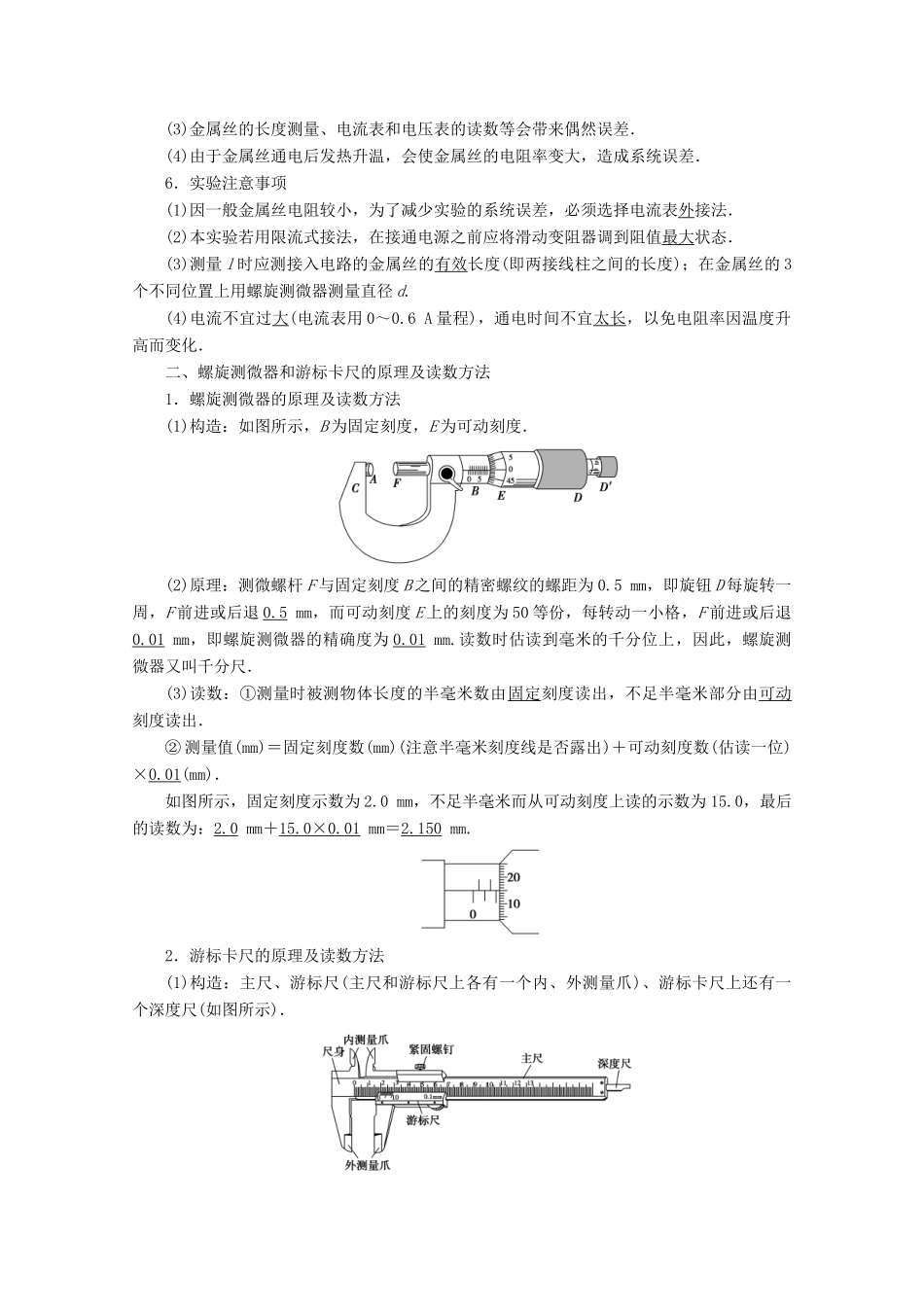

学生实验：探究决定导体电阻的因素(测定金属的电阻率)[学习目标]1.进一步掌握用伏安法测电阻的电路的设计思想．2.掌握螺旋测微器的读数方法．掌握测定金属电阻率的实验原理、实验过程及数据处理方法．一、测定金属的电阻率1．实验原理(1)把金属丝接入电路中，用伏安法测金属丝的电阻R(R＝)．电路原理图如图所示．(2)用毫米刻度尺测出金属丝的长度l，用螺旋测微器测出金属丝的直径d，算出横截面积S(S＝)．(3)由电阻定律R＝ρ，得ρ＝＝＝，求出电阻率．2．实验器材螺旋测微器、毫米刻度尺、电压表、电流表、定值电阻、开关及导线、被测金属导线、电池、滑动变阻器．3．实验步骤(1)测直径：用螺旋测微器在被测金属导线上三个不同位置各测一次直径，并记录．(2)连电路：按如图所示的电路图连接实验电路．(3)量长度：用毫米刻度尺测量接入电路中的被测金属导线的有效长度，重复测量3次，并记录．(4)求电阻：把滑动变阻器的滑动触头调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关S.改变滑动变阻器滑动触头的位置，读出几组相应的电流表、电压表的示数I和U的值，记入表格内，断开开关S.(5)拆除实验电路，整理好实验器材.4．数据处理电阻R的数值可用以下两种方法确定：(1)计算法：利用每次测量的U、I值分别计算出电阻，再求出电阻的平均值作为测量结果．(2)图像法：可建立IU坐标系，将测量的U、I值描点作出图像，利用图像的斜率来求出电阻值R.5．误差分析(1)金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一．(偶然误差)(2)由于采用的是电流表外接法，金属丝电阻的测量值小于真实值，使电阻率的测量值偏小．(系统误差)(3)金属丝的长度测量、电流表和电压表的读数等会带来偶然误差．(4)由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成系统误差．6．实验注意事项(1)因一般金属丝电阻较小，为了减少实验的系统误差，必须选择电流表外接法．(2)本实验若用限流式接法，在接通电源之前应将滑动变阻器调到阻值最大状态．(3)测量l时应测接入电路的金属丝的有效长度(即两接线柱之间的长度)；在金属丝的3个不同位置上用螺旋测微器测量直径d.(4)电流不宜过大(电流表用0～0.6A量程)，通电时间不宜太长，以免电阻率因温度升高而变化．二、螺旋测微器和游标卡尺的原理及读数方法1．螺旋测微器的原理及读数方法(1)构造：如图所示，B为固定刻度，E为可动刻度．(2)原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．(3)读数：①测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．②测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．如图所示，固定刻度示数为2.0mm，不足半毫米而从可动刻度上读的示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm.2．游标卡尺的原理及读数方法(1)构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺(如图所示)．(2)用途：测量厚度、长度、深度、内径、外径．(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标尺上小等分刻度有10个、20个、50个的，其规格见下表：刻度格数(分度)刻度总长度1mm与每小格的差值精确度(可精确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm(4)读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm.如图所示用游标为20分度的卡尺测量球的直径，其读数为(6＋13×0.05)mm＝6.65mm.【例1】有一根细而均匀的导电材料样品(如图甲所示)，截面为同心圆环(如图乙所示)，此样品长L约为3cm，电阻约为100Ω，已知这种材料的电阻率为ρ，因该样品的内径太小，无法直接测量，现...
