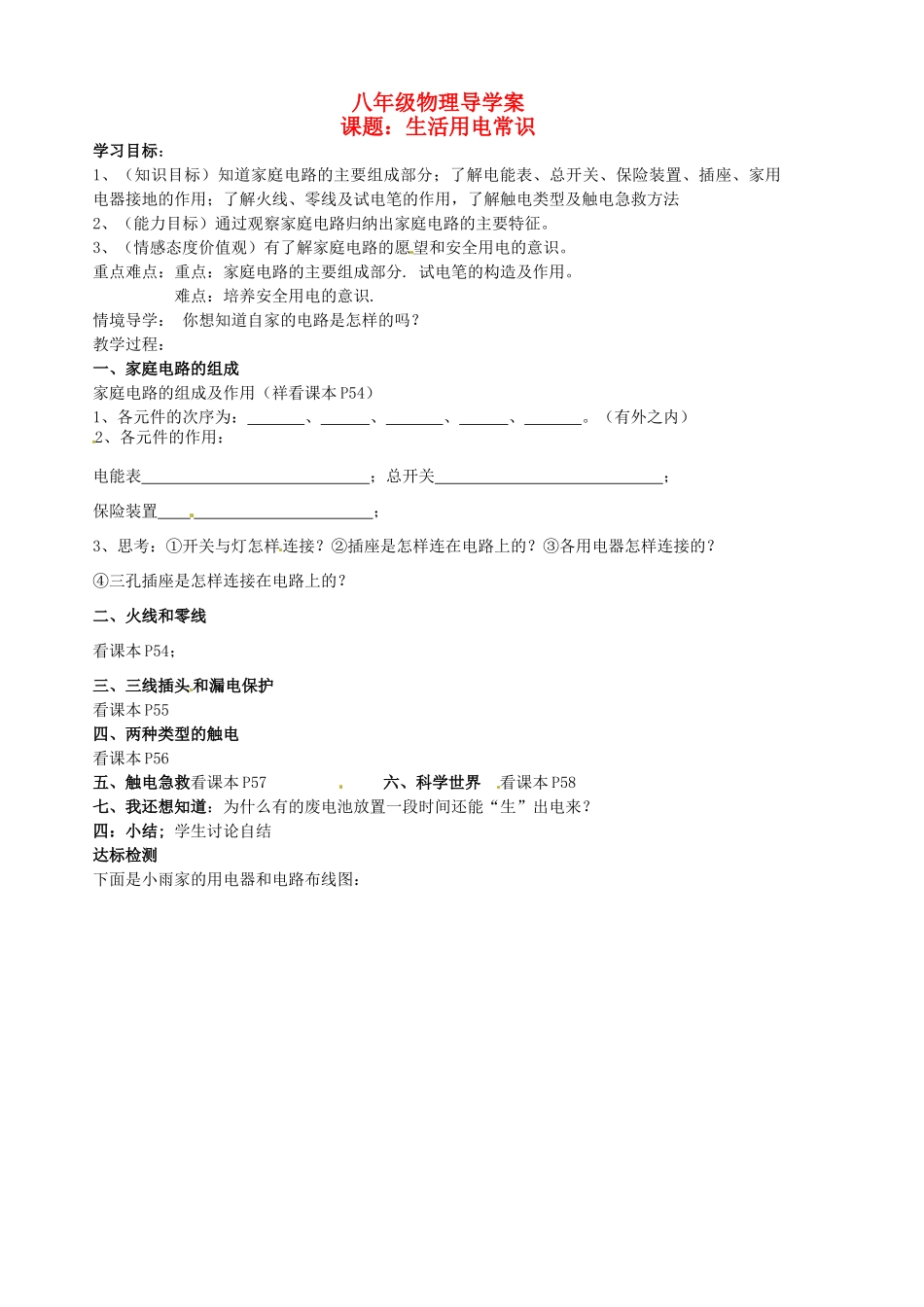

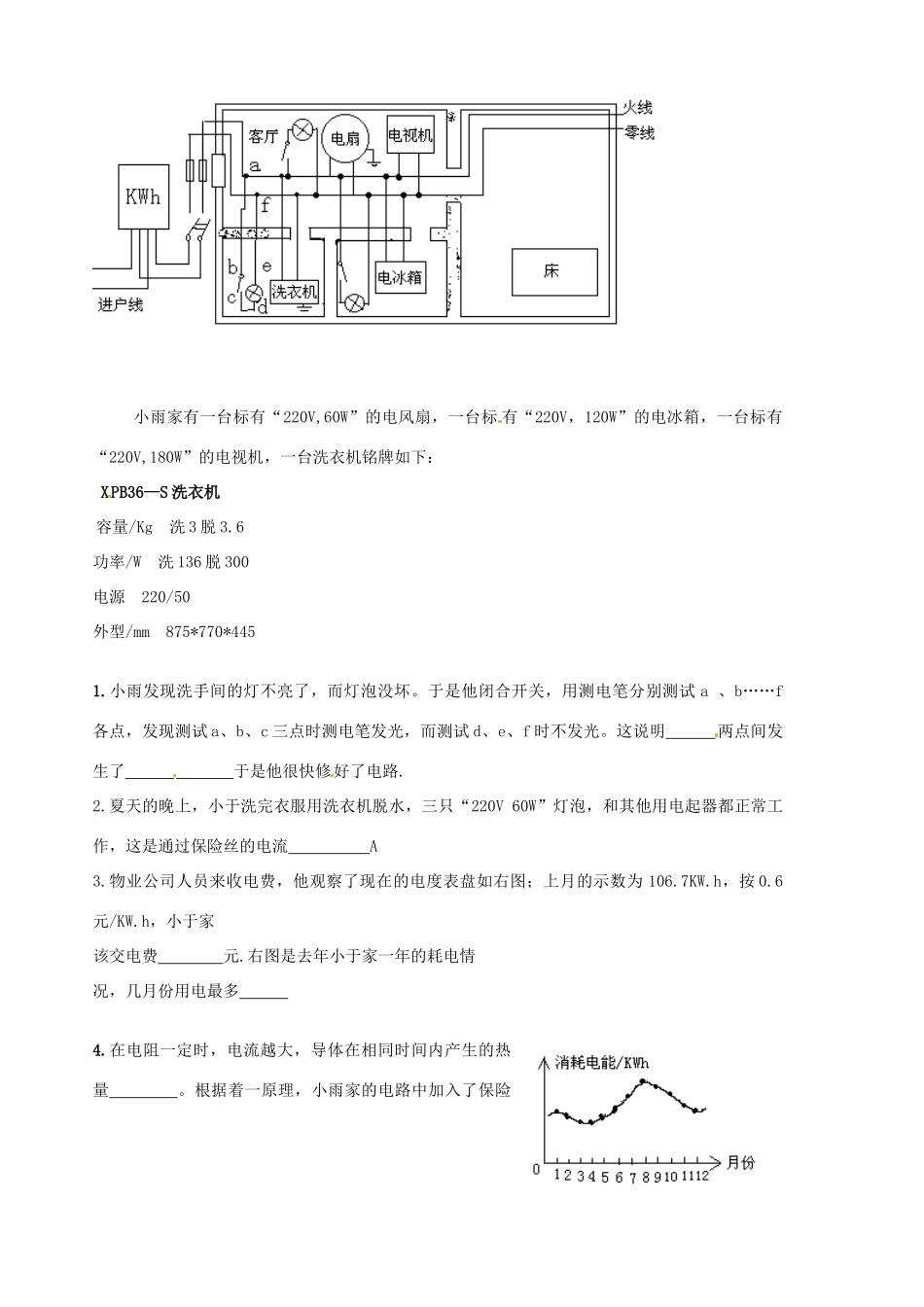

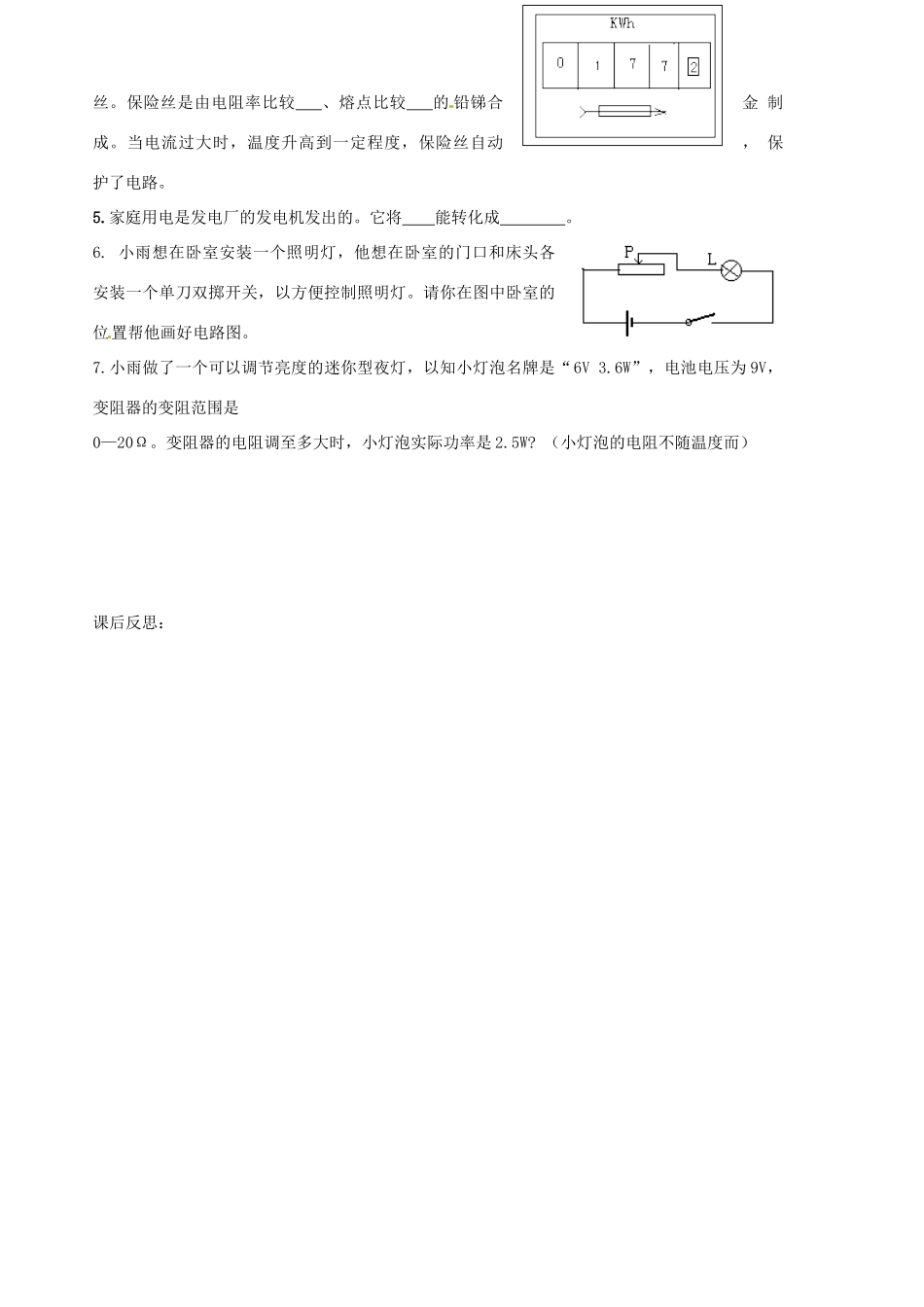

八年级物理导学案课题：生活用电常识学习目标：1、（知识目标）知道家庭电路的主要组成部分；了解电能表、总开关、保险装置、插座、家用电器接地的作用；了解火线、零线及试电笔的作用，了解触电类型及触电急救方法2、（能力目标）通过观察家庭电路归纳出家庭电路的主要特征。3、（情感态度价值观）有了解家庭电路的愿望和安全用电的意识。重点难点：重点：家庭电路的主要组成部分.试电笔的构造及作用。难点：培养安全用电的意识.情境导学：你想知道自家的电路是怎样的吗？教学过程：一、家庭电路的组成家庭电路的组成及作用（祥看课本P54）1、各元件的次序为：、、、、。（有外之内）2、各元件的作用：电能表；总开关；保险装置；3、思考：①开关与灯怎样连接？②插座是怎样连在电路上的？③各用电器怎样连接的？④三孔插座是怎样连接在电路上的？二、火线和零线看课本P54；三、三线插头和漏电保护看课本P55四、两种类型的触电看课本P56五、触电急救看课本P57六、科学世界看课本P58七、我还想知道：为什么有的废电池放置一段时间还能“生”出电来？四：小结;学生讨论自结达标检测下面是小雨家的用电器和电路布线图：小雨家有一台标有“220V,60W”的电风扇，一台标有“220V，120W”的电冰箱，一台标有“220V,180W”的电视机，一台洗衣机铭牌如下：XPB36—S洗衣机容量/Kg洗3脱3.6功率/W洗136脱300电源220/50外型/mm875*770*4451.小雨发现洗手间的灯不亮了，而灯泡没坏。于是他闭合开关，用测电笔分别测试a、b……f各点，发现测试a、b、c三点时测电笔发光，而测试d、e、f时不发光。这说明两点间发生了于是他很快修好了电路.2.夏天的晚上，小于洗完衣服用洗衣机脱水，三只“220V60W”灯泡，和其他用电起器都正常工作，这是通过保险丝的电流A3.物业公司人员来收电费，他观察了现在的电度表盘如右图；上月的示数为106.7KW.h，按0.6元/KW.h，小于家该交电费元.右图是去年小于家一年的耗电情况，几月份用电最多4.在电阻一定时，电流越大，导体在相同时间内产生的热量。根据着一原理，小雨家的电路中加入了保险丝。保险丝是由电阻率比较、熔点比较的铅锑合金制成。当电流过大时，温度升高到一定程度，保险丝自动，保护了电路。5.家庭用电是发电厂的发电机发出的。它将能转化成。6.小雨想在卧室安装一个照明灯，他想在卧室的门口和床头各安装一个单刀双掷开关，以方便控制照明灯。请你在图中卧室的位置帮他画好电路图。7.小雨做了一个可以调节亮度的迷你型夜灯，以知小灯泡名牌是“6V3.6W”，电池电压为9V，变阻器的变阻范围是0—20Ω。变阻器的电阻调至多大时，小灯泡实际功率是2.5W?（小灯泡的电阻不随温度而）课后反思：
