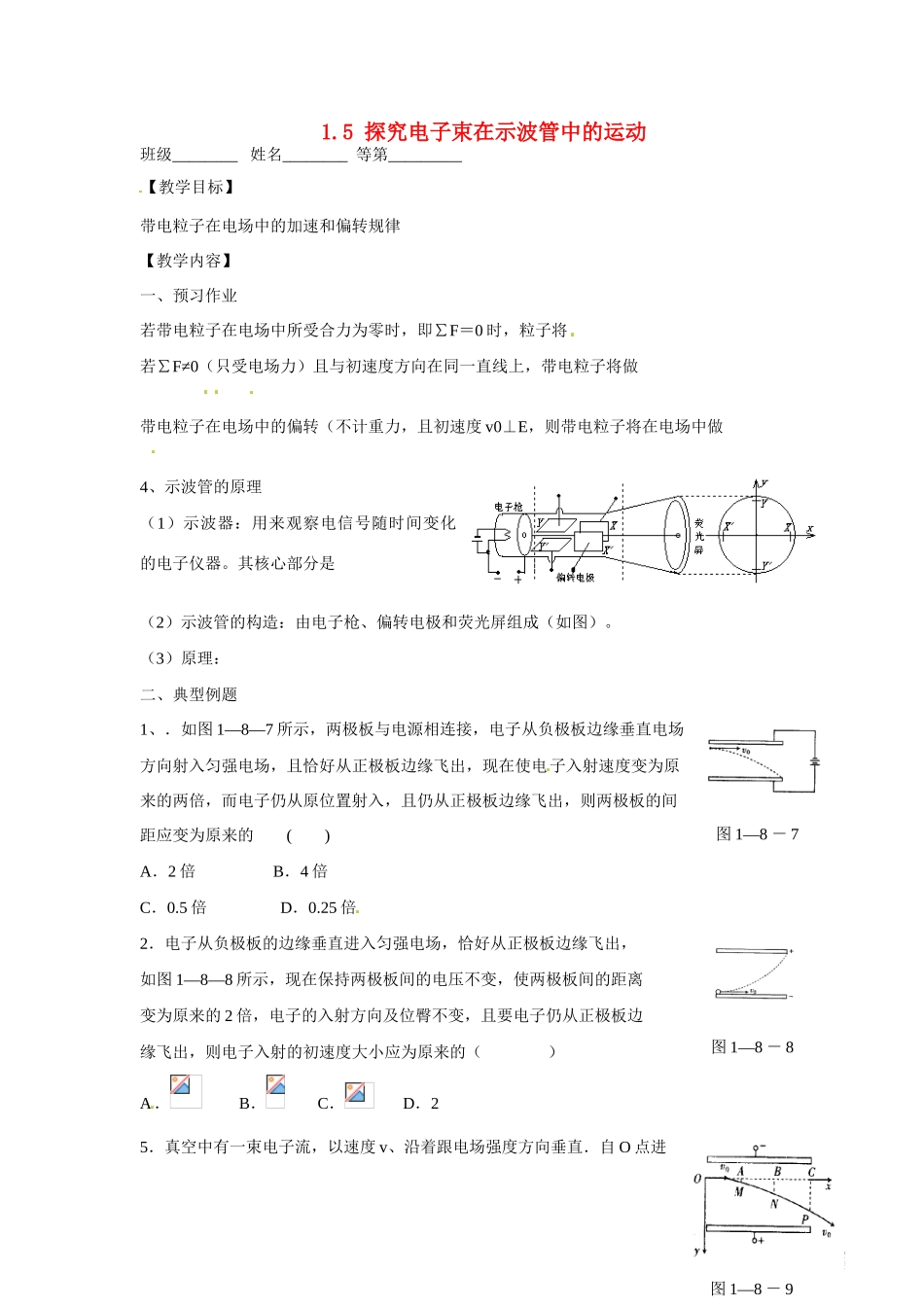

1.5探究电子束在示波管中的运动班级________姓名________等第_________【教学目标】带电粒子在电场中的加速和偏转规律【教学内容】一、预习作业若带电粒子在电场中所受合力为零时，即∑F＝0时，粒子将若∑F≠0（只受电场力）且与初速度方向在同一直线上，带电粒子将做带电粒子在电场中的偏转（不计重力，且初速度v0⊥E，则带电粒子将在电场中做4、示波管的原理（1）示波器：用来观察电信号随时间变化的电子仪器。其核心部分是（2）示波管的构造：由电子枪、偏转电极和荧光屏组成（如图）。（3）原理：二、典型例题1、．如图1—8—7所示，两极板与电源相连接，电子从负极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板的间距应变为原来的()A．2倍B．4倍C．0.5倍D．0.25倍2．电子从负极板的边缘垂直进入匀强电场，恰好从正极板边缘飞出，如图1—8—8所示，现在保持两极板间的电压不变，使两极板间的距离变为原来的2倍，电子的入射方向及位臀不变，且要电子仍从正极板边缘飞出，则电子入射的初速度大小应为原来的（）A．B．C．D．25．真空中有一束电子流，以速度v、沿着跟电场强度方向垂直．自O点进图1—8－7图1—8－8图1—8－9入匀强电场，如图1—8—9所示，若以O为坐标原点，x轴垂直于电场方向，y轴平行于电场方向，在x轴上取OA＝AB＝BC，分别自A、B、C点作与y轴平行的线跟电子流的径迹交于M、N、P三点，那么：(1)电子流经M，N、P三点时，沿x轴方向的分速度之比为．(2)沿y轴的分速度之比为．(3)电子流每经过相等时间的动能增量之比为．四、课堂总结【巩固练习】一、选择题1、一个初动能为Ek的电子，垂直电场线飞入平行板电容器中，飞出电容器的动能为2Ek，如果此电子的初速度增至原来的2倍，则它飞出电容器的动能变为()A．4EkB．8EkC．4.5EkD．4.25Ek2、真空中水平放置的两金属板相距为d，两板电压是可以调节的，一个质量为m、带电量为＋q的粒子，从负极板中央以速度vo垂直极板射入电场，当板间电压为U时，粒子经d/4的距离就要返回，若要使粒子经d/2才，返回，可采用的方法是（）A、vo增大1倍B、使板间电压U减半C、vo和U同时减半D、初速增为2vo,同时使板间距离增加d/2：3、有三个质量相等的小球，分别带正电、负电和不带电，以相同的水平速度由P点射入水平放置的平行金属板间，它们分别落在下板的A、B、C三处，已知两金属板的上板带负电荷，下板接地，如图1—8—15所示，下列判断正确的是()A、落在A、B、C三处的小球分别是带正电、不带电和带负电的B、三小球在该电场中的加速度大小关系是aA＜aB＜aCC、三小球从进入电场至落到下板所用的时间相等D、三小球到达下板时动能的大小关系是EKC＜EKB＜EKA二、计算题图1—8—154．如图1—8—12所示，一个电子(质量为m)电荷量为e，以初速度v0沿着匀强电场的电场线方向飞入匀强电场，已知匀强电场的场强大小为E，不计重力，问：(1)电子在电场中运动的加速度．(2)电子进入电场的最大距离．(3)电子进入电场最大距离的一半时的动能．图1—8—12
