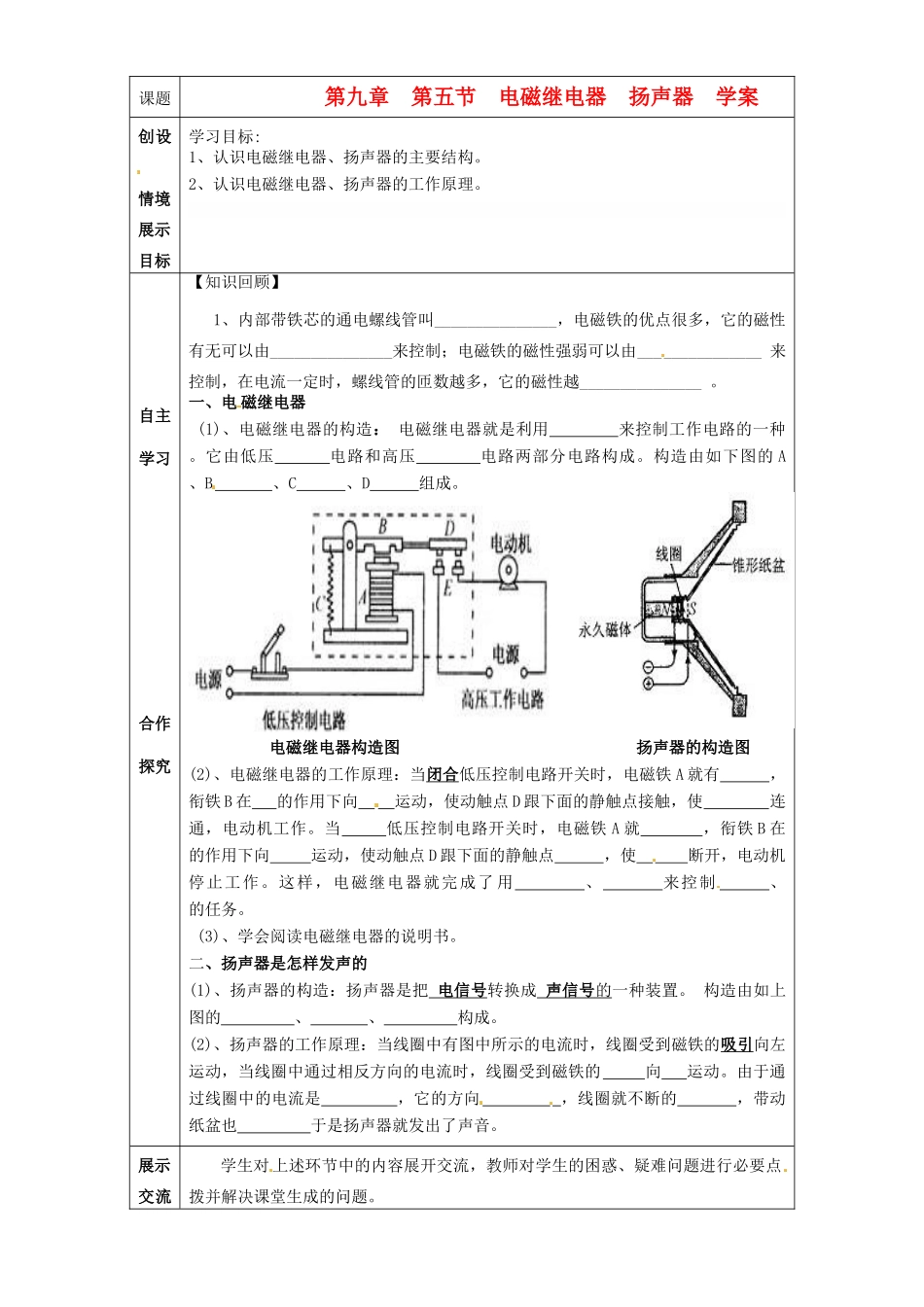

课题第九章第五节电磁继电器扬声器学案创设情境展示目标学习目标:1、认识电磁继电器、扬声器的主要结构。2、认识电磁继电器、扬声器的工作原理。自主学习合作探究【知识回顾】1、内部带铁芯的通电螺线管叫_______________，电磁铁的优点很多，它的磁性有无可以由_______________来控制；电磁铁的磁性强弱可以由_______________来控制，在电流一定时，螺线管的匝数越多，它的磁性越_______________。一、电磁继电器(1)、电磁继电器的构造：电磁继电器就是利用来控制工作电路的一种。它由低压电路和高压电路两部分电路构成。构造由如下图的A、B、C、D组成。电磁继电器构造图扬声器的构造图(2)、电磁继电器的工作原理：当闭合低压控制电路开关时，电磁铁A就有，衔铁B在的作用下向运动，使动触点D跟下面的静触点接触，使连通，电动机工作。当低压控制电路开关时，电磁铁A就，衔铁B在的作用下向运动，使动触点D跟下面的静触点，使断开，电动机停止工作。这样，电磁继电器就完成了用、来控制、的任务。(3)、学会阅读电磁继电器的说明书。二、扬声器是怎样发声的(1)、扬声器的构造：扬声器是把电信号转换成声信号的一种装置。构造由如上图的、、构成。(2)、扬声器的工作原理：当线圈中有图中所示的电流时，线圈受到磁铁的吸引向左运动，当线圈中通过相反方向的电流时，线圈受到磁铁的向运动。由于通过线圈中的电流是，它的方向，线圈就不断的，带动纸盆也于是扬声器就发出了声音。展示交流学生对上述环节中的内容展开交流，教师对学生的困惑、疑难问题进行必要点拨并解决课堂生成的问题。点拨释疑归纳总结检测评价一、本节小结二、检测评价1．电磁继电器是利用的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种．２．利用电磁继电器，可以用控制电路的通断间接控制电路，还可以利用电磁继电器进行远距离操纵和自动控制．３．如图9-29是张强同学在研究性学习活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内.观察电路可知,这个报警器的工作原理是:有人踩踏板时_____________；无人踩蹋板时__________________.4．下列功能中，电磁继电器能完成的是()A．控制电路中电流的连续变化B．控制电路中电流的有无C．利用低电压、弱电流控制高电压、强电流D．远距离自动控制和操作5．下列装置中没有应用电磁铁的是（）A．扬声器B．电磁继电器C．电热器D．电铃6、如图，画出利用电磁继电器，控制两只指示灯的电路，要求：闭合开关S时，红灯亮，断开S时，绿灯亮。课后作业完成同步练习。
