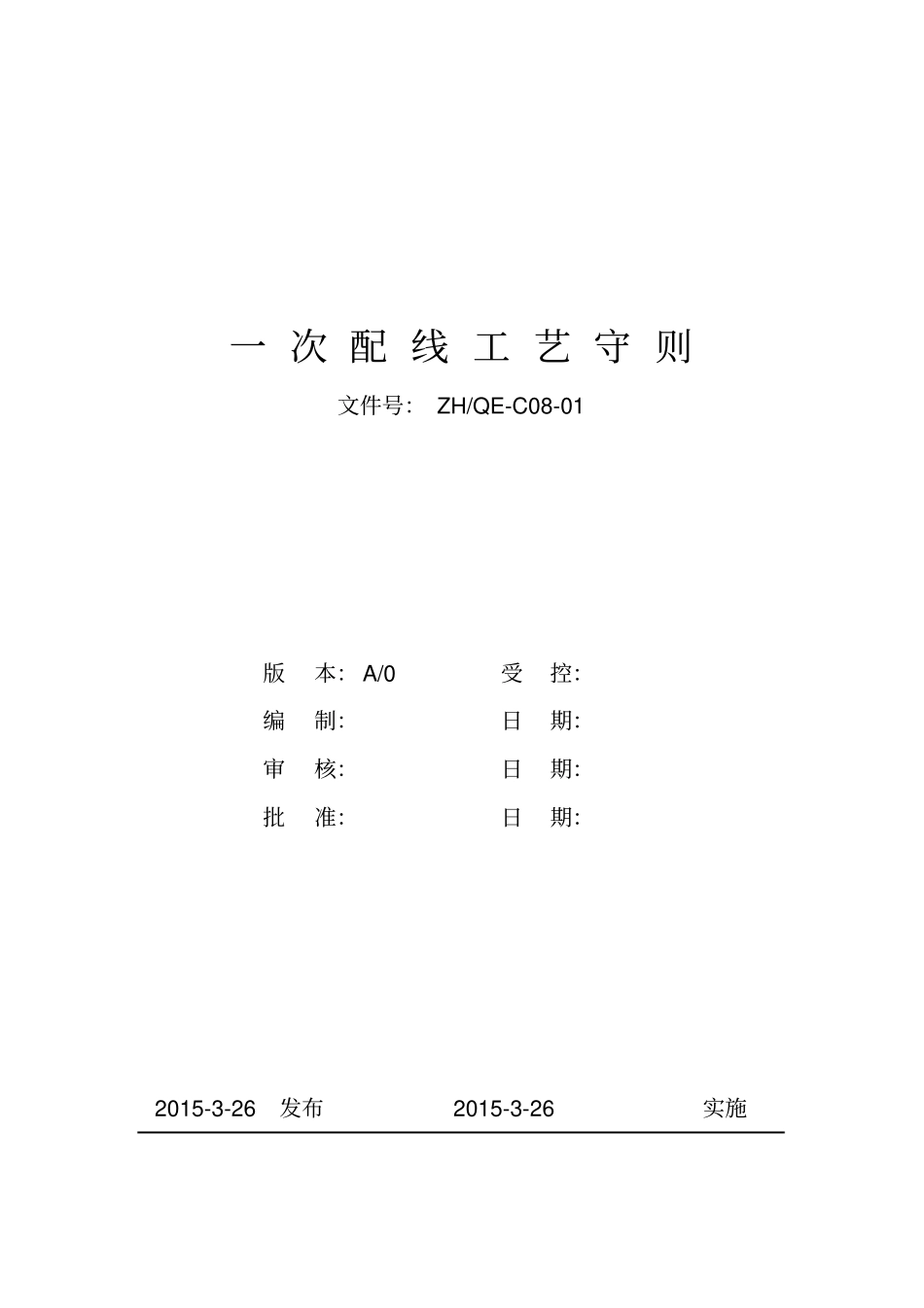

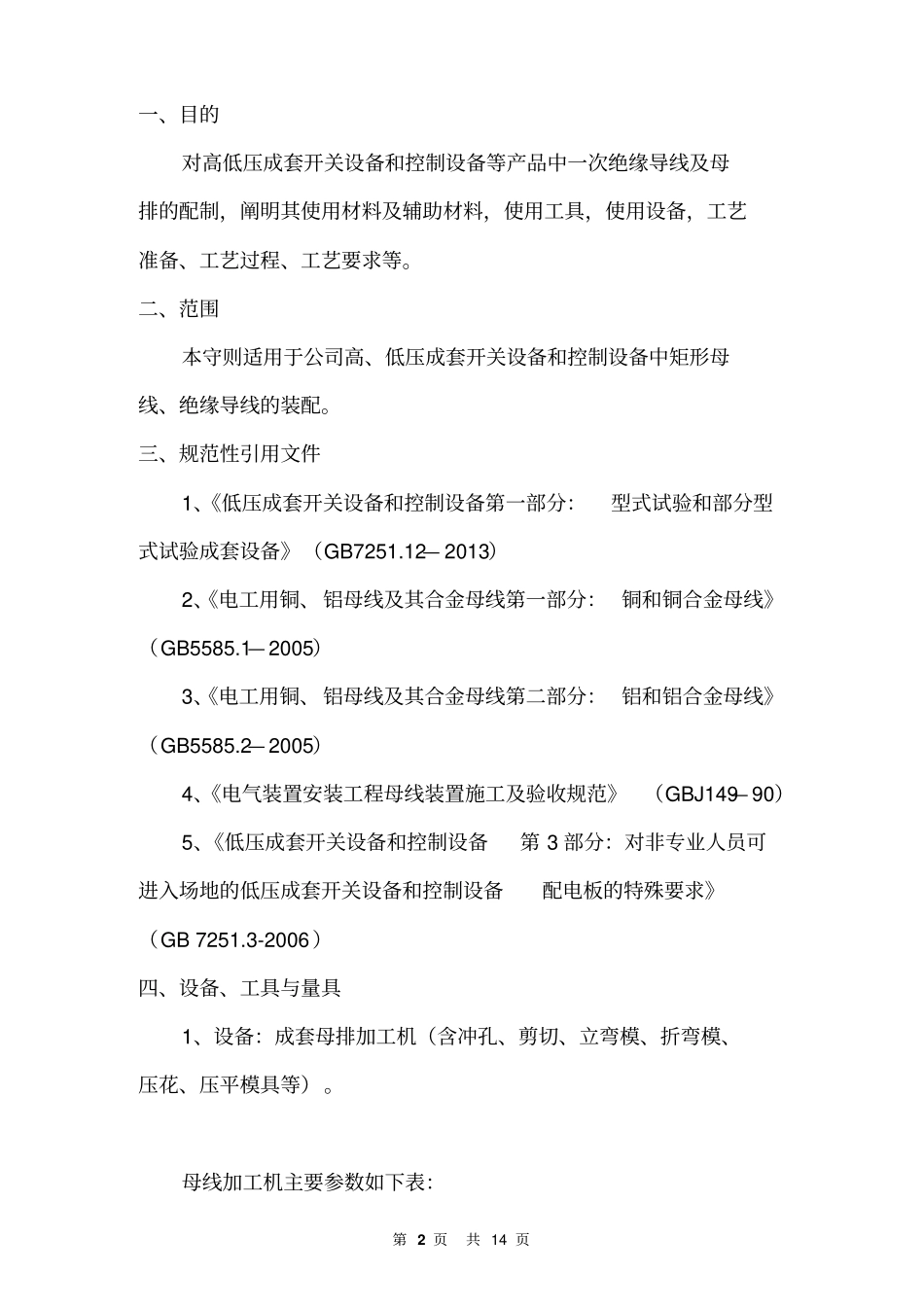

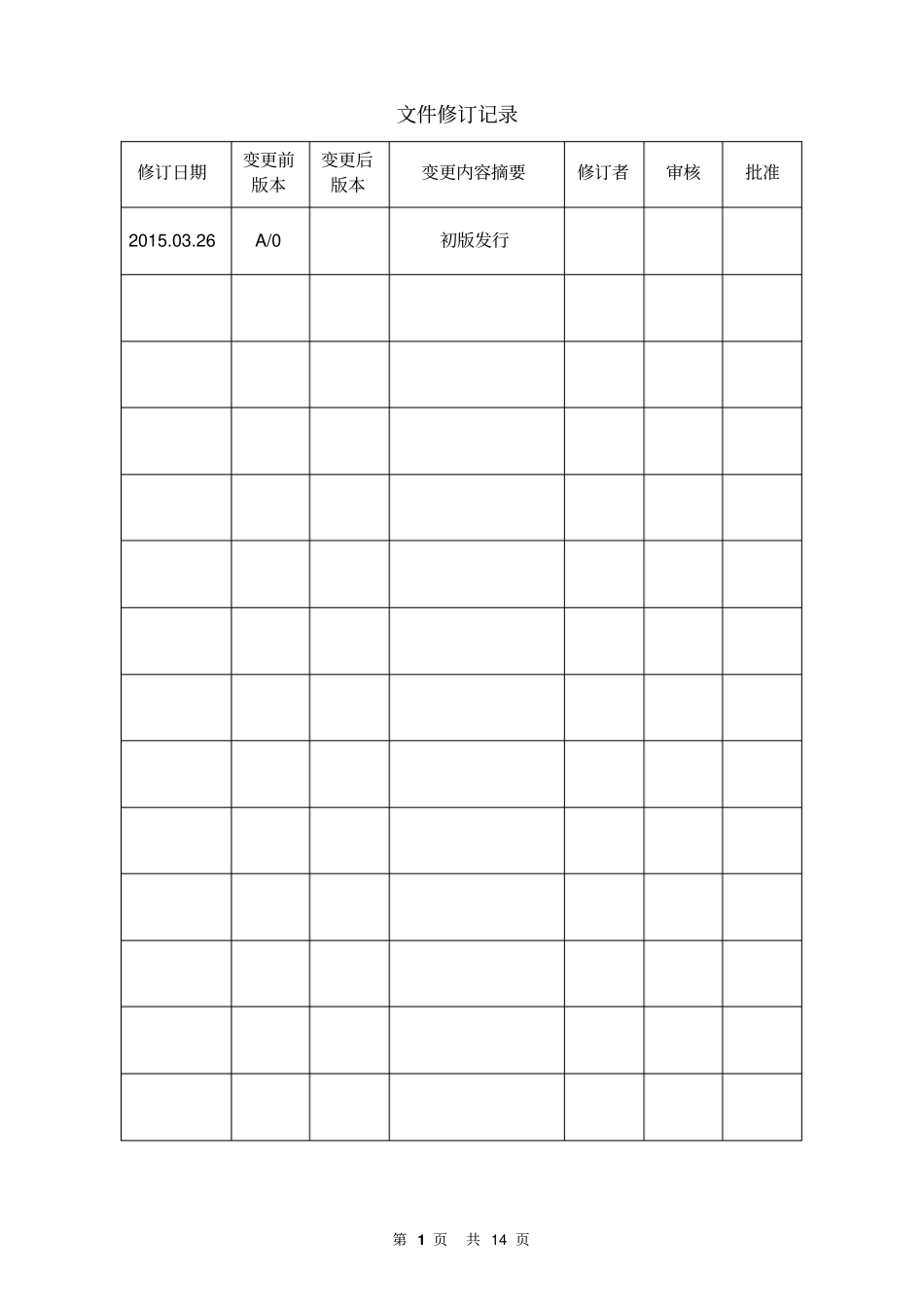

一次配线工艺守则文件号：ZH/QE-C08-01版本：A/0受控：编制：日期：审核：日期：批准：日期：2015-3-26发布2015-3-26实施第1页共14页文件修订记录修订日期变更前版本变更后版本变更内容摘要修订者审核批准2015.03.26A/0初版发行第2页共14页一、目的对高低压成套开关设备和控制设备等产品中一次绝缘导线及母排的配制，阐明其使用材料及辅助材料，使用工具，使用设备，工艺准备、工艺过程、工艺要求等。二、范围本守则适用于公司高、低压成套开关设备和控制设备中矩形母线、绝缘导线的装配。三、规范性引用文件1、《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》（GB7251.12—2013）2、《电工用铜、铝母线及其合金母线第一部分：铜和铜合金母线》（GB5585.1—2005）3、《电工用铜、铝母线及其合金母线第二部分：铝和铝合金母线》（GB5585.2—2005）4、《电气装置安装工程母线装置施工及验收规范》（GBJ149—90）5、《低压成套开关设备和控制设备第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备配电板的特殊要求》（GB7251.3-2006）四、设备、工具与量具1、设备：成套母排加工机（含冲孔、剪切、立弯模、折弯模、压花、压平模具等）。母线加工机主要参数如下表：第3页共14页冲孔加工最大冲孔力（KN）200～300冲孔加工范围（mm）￠4.3～￠34最大加工厚度（mm）12最大加工宽度（mm）250剪切加工最大剪切厚度（mm）12最大剪切宽度（mm）250折弯加工最大折弯力（KN）500最大折弯宽度（mm）250最大折弯厚度（mm）12折立弯加工120（12mm厚铜）主电机功率（KW）5.5～7.52、便携式母线加工机有冲孔、剪切、折弯三个加工单元，特点是体积小，便于携带，常用于现场安装加工。3、工具板手、力矩板手、刻丝钳、尖嘴钳、偏口钳、剥线钳、螺丝刀、电工刀、钢锉、端头冷压线钳、木榔头。4、量具盒尺、角尺、钢板尺等。五、线的选择1、我公司根据用途不同一次线材料分为硬母线和绝缘导线两种。硬母线选用TMY矩形铜母线或LMY矩形铝母线，也可选用异型母线；第4页共14页绝缘导线选用BVR或BV聚氯乙烯导线。2、主回路母线截面的选择主回路母线的选择根据图纸要求确定，当图纸没有标明规格时，根据线路容量在工艺文件的“导线载流量表”中查找即可。3、中性线（N）、PEN及保护导体（PE）截面的选择“中性线（N）、PEN及保护导体（PE）截面的选择”要求如下表：保护导体的截面积（PE、PEN）相导线的截面积S（mm2）相应保护导线的最小截面积Sp（PE、PEN）（mm2）S≤16S16＜S≤351635＜S≤400S/2400＜S≤800200800＜SS/4六、母线加工及安装1、下料母线要求平直，母线不得有明显的锤痕，凹坑等缺陷。母排下料一般用剪切机切断，母排在下料前或下料后应进行校正，用母排较平机对母排校正、校直。（1）断口处直角度偏差按表1-1（a）的规定。第5页共14页表1-1（a）断口处直角度偏差值单位：mm母排宽度B＜40＞40～60＞60～120直角度偏差e0.81.01.2（2）厚度偏差由于在剪切时，母排在剪切线上受力较大，使断面变形减小，其厚度偏差按表1-1（b）规定。表1-1（b）厚度偏差值单位：mm母排厚度t3～44～55～66～10厚度偏差et0.50.71.01.2（3）去尖角：母排断口处应平滑圆整，不能有毛刺存在，以防止产生尖端放电，及便于装配维护。2、弯制矩形母排应尽量减少弯曲。母排弯曲部位距搭接面的边缘通常大于30mm，母线扭转90°时，扭转部分的长度不应小于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。（1）平弯母排平弯在平弯机上进行，将需弯曲的母排放在设备中，将尺寸线与弯排刀口对齐，使母排弯曲，母排平弯最小允许弯曲半径见表1-2。表1-2母排最小允许弯曲半径第6页共14页弯曲种类母线截面积（a×b）（mm）最小弯曲半径铜铝平弯5×50及以下2a2a10×125及以下2a2.5a立弯5×50及以下1b1.5b10×125及以下1.5b2b注：a母排厚度；b母排宽度。弯曲小母排可用母排加工机或虎钳弯曲，先将母排置于台虎钳的钳口中，但钳口上应垫上铝板梗木，以免碰伤母排，然后用手板动母排，使母排弯曲到合适的角度。（2）立弯母排立弯最小允许弯曲半径见表1-3（3）扭弯母...
