欧姆定律单元测试(提高版)VIP免费

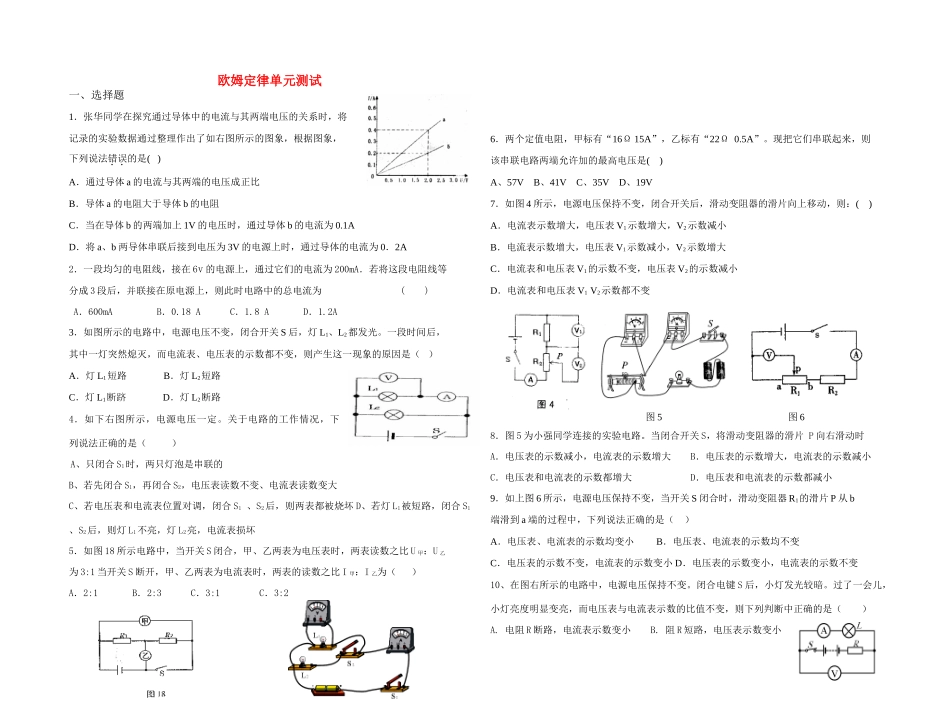

欧姆定律单元测试一、选择题1．张华同学在探究通过导体中的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如右图所示的图象，根据图象，下列说法错误的是()A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0．2A2．一段均匀的电阻线，接在6v的电源上，通过它们的电流为200mA．若将这段电阻线等分成3段后，并联接在原电源上，则此时电路中的总电流为()A．600mAB．0.18AC．1.8AD．1.2A3．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断跻D．灯L2断路4．如下右图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（）A、只闭合S1时，两只灯泡是串联的B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C、若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D、若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏5．如图18所示电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为3:1当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．2:1B．2:3C．3:1C．3:26．两个定值电阻，甲标有“16Ω15A”，乙标有“22Ω0.5A”。现把它们串联起来，则该串联电路两端允许加的最高电压是()A、57VB、41VC、35VD、19V7．如图4所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：()A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数增大，电压表V1示数减小，V2示数增大C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1V2示数都不变8．图5为小强同学连接的实验电路。当闭合开关S，将滑动变阻器的滑片P向右滑动时A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小9．如上图6所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（）A．电压表、电流表的示数均变小B．电压表、电流表的示数均不变C．电压表的示数不变，电流表的示数变小D．电压表的示数变小，电流表的示数不变10、在图右所示的电路中，电源电压保持不变。闭合电键S后，小灯发光较暗。过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是（）A.电阻R断路，电流表示数变小B.阻R短路，电压表示数变小图5图6C.电阻R断路，电流表示数变大D.电阻R短路，电压表示数变大二、填空题11．人体是导体。下表是通过人体的电流值和相应的人体反应：电流(毫安)1030lOO人体反应触电感觉，人可挣脱感到剧痛，神经麻木短时间内使人心跳停止皮肤干燥的人两手问的电阻约为1×105欧，当皮肤潮湿时，电阻可能降到1.5×103欧，则皮肤潮湿时，只要在两手间加电压就可能会使人有触电感觉。12．当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是________Ω；当它两端电压减小为1V时，通过它的电流变为_________A；当它两端电压为0时，该导体的电阻为__________Ω。13．两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为A.14．如右图所示，R0为定值电阻，电源电压恒定。闭合开关，当滑动变阻器接入电路的电阻值为R/4压表的示数为6V；当滑动变阻器接入电路的阻值为R时，电压表的示数为3V；则前后两次通过R0的电流之比是____________，电源电压是______________V。15．如图10所示电路，开关S闭合后，电流表的示数(填“变大”、“变小”或“不变”)；若电流表示数变化了0．1A，则电阻R=Ω。(电源电压保持不变)16．如图11所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将__________；电压表示数将_________（选填“增大”、“减小”或“...
