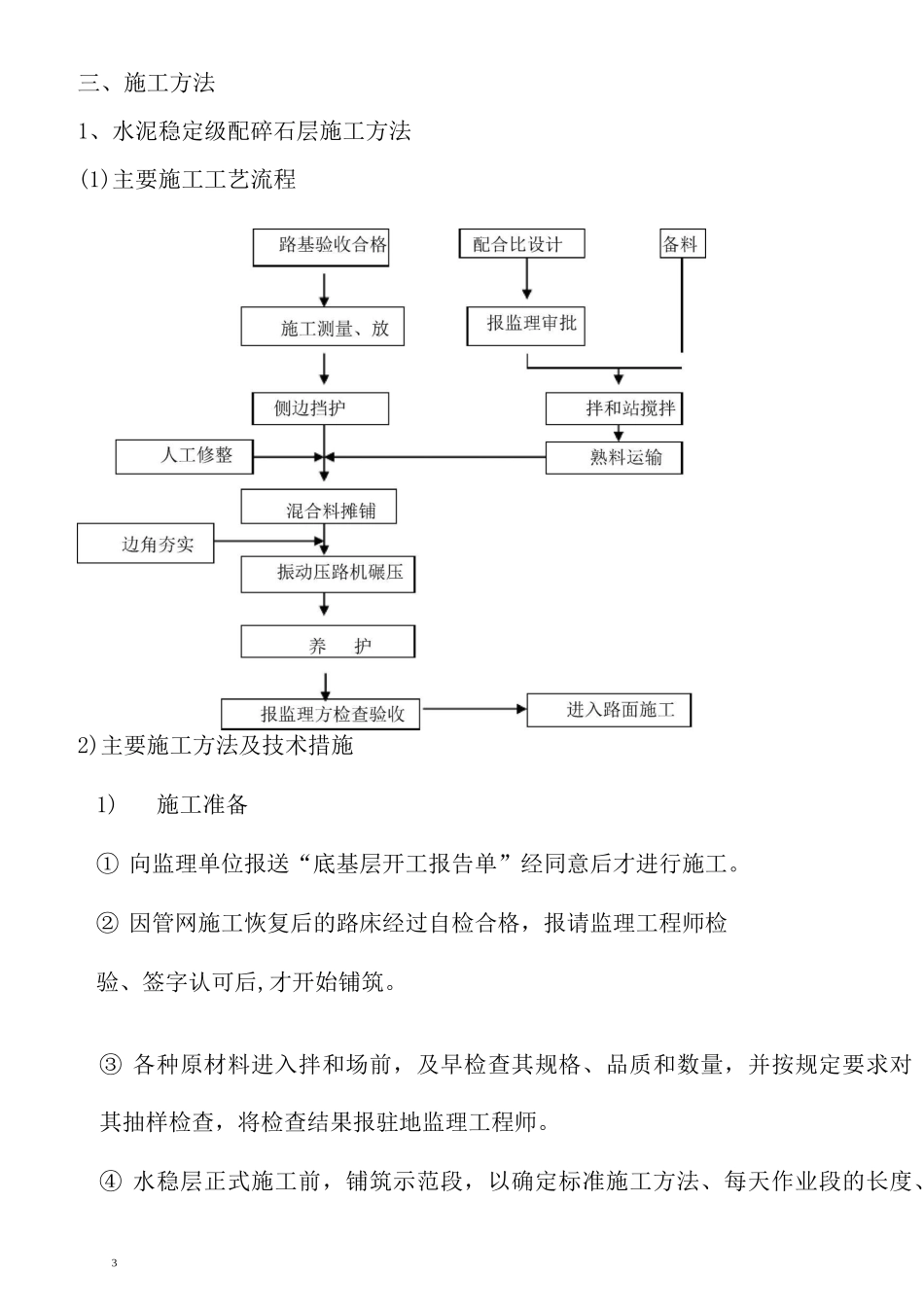

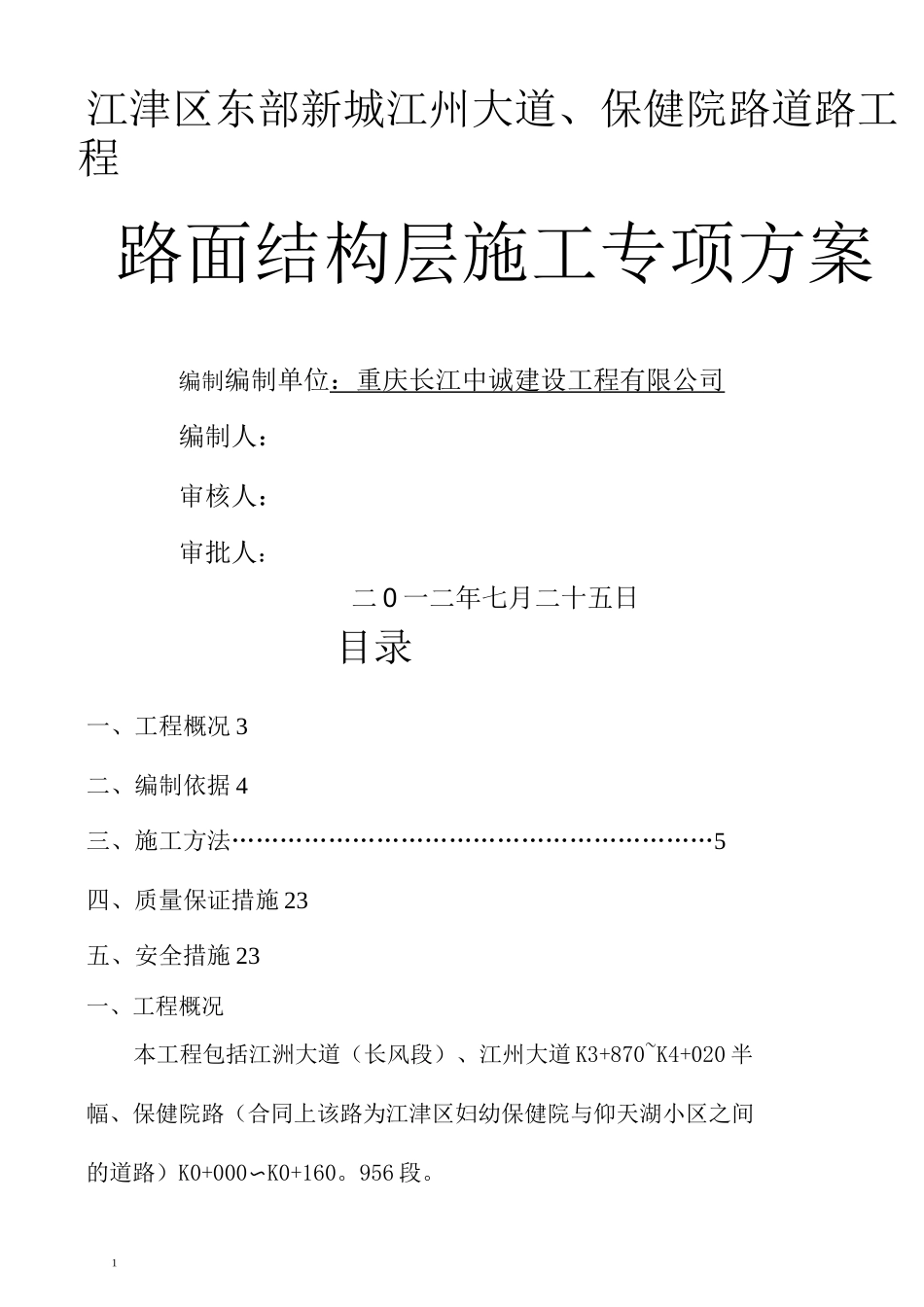

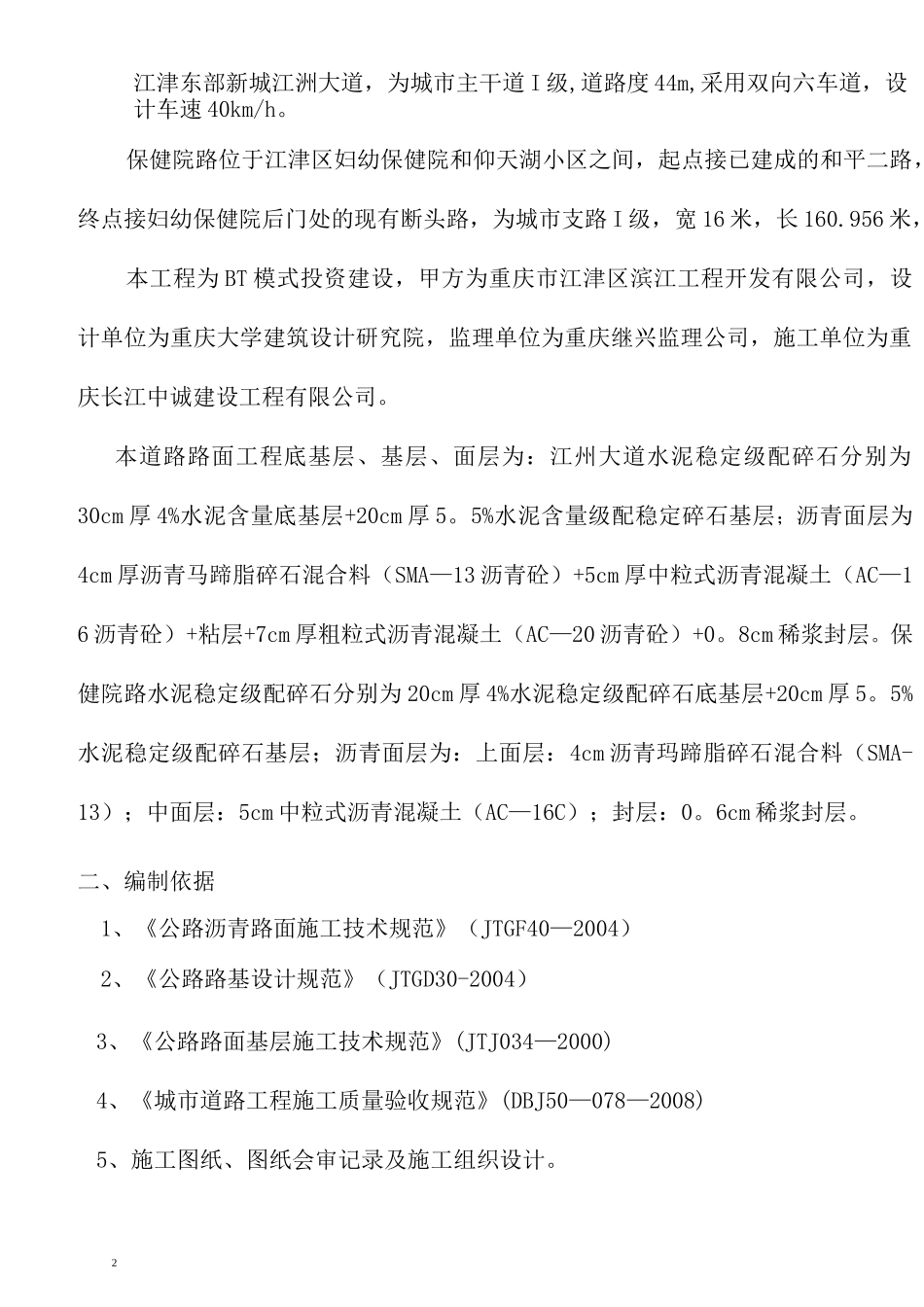

1江津区东部新城江州大道、保健院路道路工程路面结构层施工专项方案编制编制单位：重庆长江中诚建设工程有限公司编制人：审核人：审批人：二0一二年七月二十五日目录一、工程概况3二、编制依据4三、施工方法……………………………………………………5四、质量保证措施23五、安全措施23一、工程概况本工程包括江洲大道（长风段）、江州大道K3+870~K4+020半幅、保健院路（合同上该路为江津区妇幼保健院与仰天湖小区之间的道路）K0+000〜K0+160。956段。2江津东部新城江洲大道，为城市主干道I级,道路度44m,采用双向六车道，设计车速40km/h。保健院路位于江津区妇幼保健院和仰天湖小区之间，起点接已建成的和平二路，终点接妇幼保健院后门处的现有断头路，为城市支路I级，宽16米，长160.956米，本工程为BT模式投资建设，甲方为重庆市江津区滨江工程开发有限公司，设计单位为重庆大学建筑设计研究院，监理单位为重庆继兴监理公司，施工单位为重庆长江中诚建设工程有限公司。本道路路面工程底基层、基层、面层为：江州大道水泥稳定级配碎石分别为30cm厚4%水泥含量底基层+20cm厚5。5%水泥含量级配稳定碎石基层；沥青面层为4cm厚沥青马蹄脂碎石混合料（SMA—13沥青砼）+5cm厚中粒式沥青混凝土（AC—16沥青砼）+粘层+7cm厚粗粒式沥青混凝土（AC—20沥青砼）+0。8cm稀浆封层。保健院路水泥稳定级配碎石分别为20cm厚4%水泥稳定级配碎石底基层+20cm厚5。5%水泥稳定级配碎石基层；沥青面层为：上面层：4cm沥青玛蹄脂碎石混合料（SMA-13）；中面层：5cm中粒式沥青混凝土（AC—16C）；封层：0。6cm稀浆封层。二、编制依据1、《公路沥青路面施工技术规范》（JTGF40—2004）2、《公路路基设计规范》（JTGD30-2004）3、《公路路面基层施工技术规范》(JTJ034—2000)4、《城市道路工程施工质量验收规范》(DBJ50—078—2008)5、施工图纸、图纸会审记录及施工组织设计。3三、施工方法1、水泥稳定级配碎石层施工方法(1)主要施工工艺流程2)主要施工方法及技术措施1)施工准备①向监理单位报送“底基层开工报告单”经同意后才进行施工。②因管网施工恢复后的路床经过自检合格，报请监理工程师检验、签字认可后,才开始铺筑。③各种原材料进入拌和场前，及早检查其规格、品质和数量，并按规定要求对其抽样检查，将检查结果报驻地监理工程师。④水稳层正式施工前，铺筑示范段，以确定标准施工方法、每天作业段的长度、4一次铺筑的合适厚度以及优化劳动组合.由于底基层及基层厚度分别为30cm、20cm,超过规范规定压实厚度，因此底基层进行两分层铺筑(15cm+15cm)，压实遍数大于6遍，至表面无明显轮迹为止。2)施工放样①在验收合格的路基上恢复道路中心线，直线每20米，平曲线每10米设标桩，桩上划出底基层设计高和底基层松铺厚度的高程；②特殊地点，如雨水口、窖井井框进行加密标桩；3)混合料拌和①针对本工程特点，现场不计划建设混合料拌和站，本项目工程所有路面底基层和基层采用商品水泥稳定级配碎石.②试验人员常驻现场，随时对拌和站进场集料颗粒组成进行筛分，对拌和好的混合料的水泥量和含水量等进行检测.根据检测集料和混合料含水量大小及时调整加水量。③碎石材料及水泥经计量进入拌和机加水拌和，混合料在略大于最佳含水量的1%〜2%情况下拌和均匀.每天收工或停拌后应用水将拌和仓内清洗干净。④集中拌和掌握以下三个要点：a.配料要准确.b.含水量略大于最佳值使混合料运到铺筑地段，摊铺后在碾压时的含水量不小于最佳值。c。拌和要均匀。⑤通过现场计算后严格控制混合料的拌和数量与现场摊铺能力相匹配。54）混合料的运输①采用6台5.0t东风自卸汽车从水稳层厂家将混合料及时运至摊铺地段。②自卸汽车的车厢要保持干净，每天收工后要进行冲洗或清扫。③装运混合料应防止离析，装料后用油布遮盖.以防止运输途中水分蒸发。5）摊铺①现场拌和料按梅花型倾倒，然后用人工配合摊铺机进行及时摊铺.②摊铺时专职施工人员及班组长负责，分做两个步骤进行，前面用摊铺机进行松摊，（沿着5m桩及加桩）作大平，后面整形队伍立即跟上把纵横十字广线套牢，用小平铲进行精平，精平后用不锈钢尺方刮平，直至设计松铺高度...
