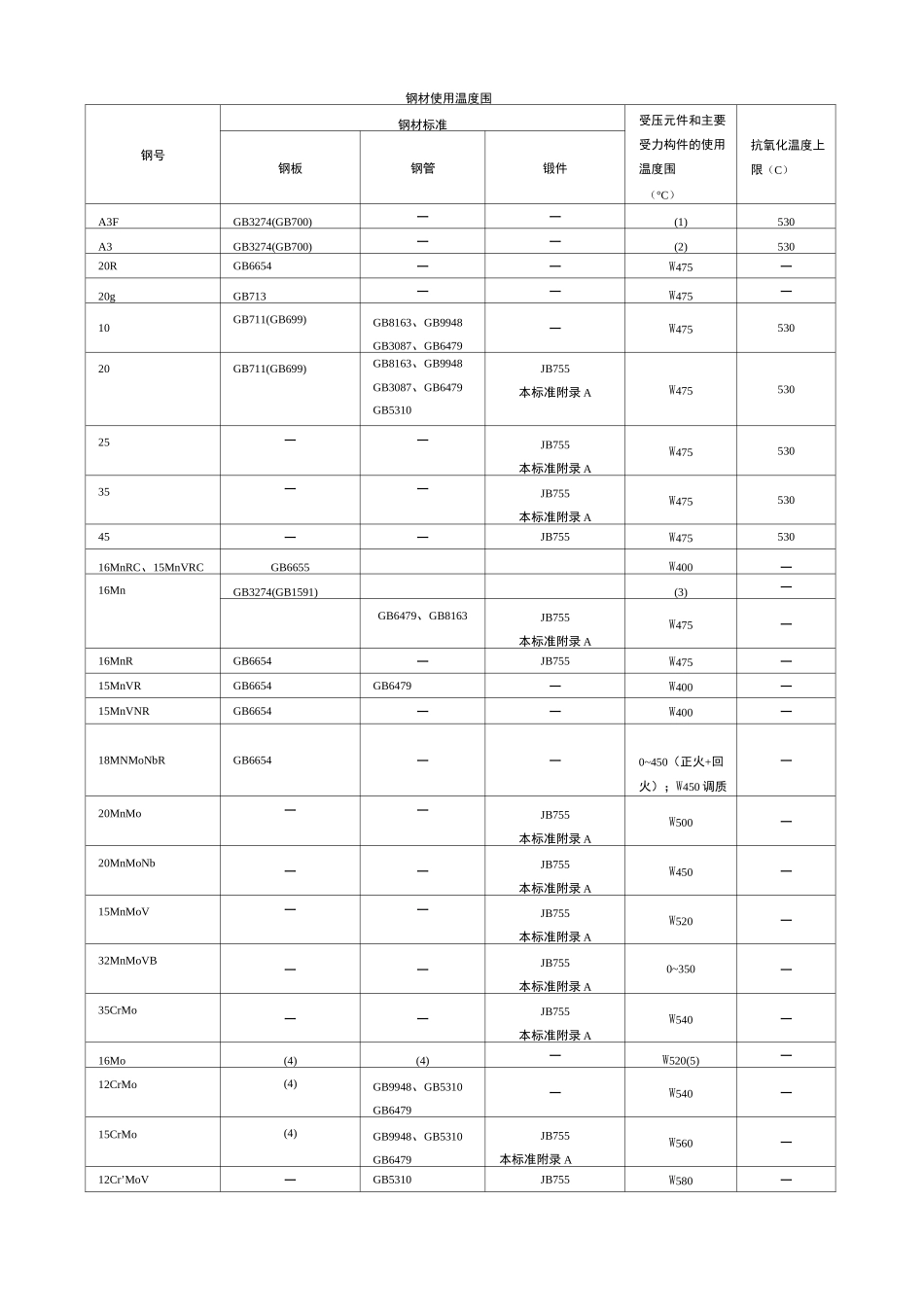

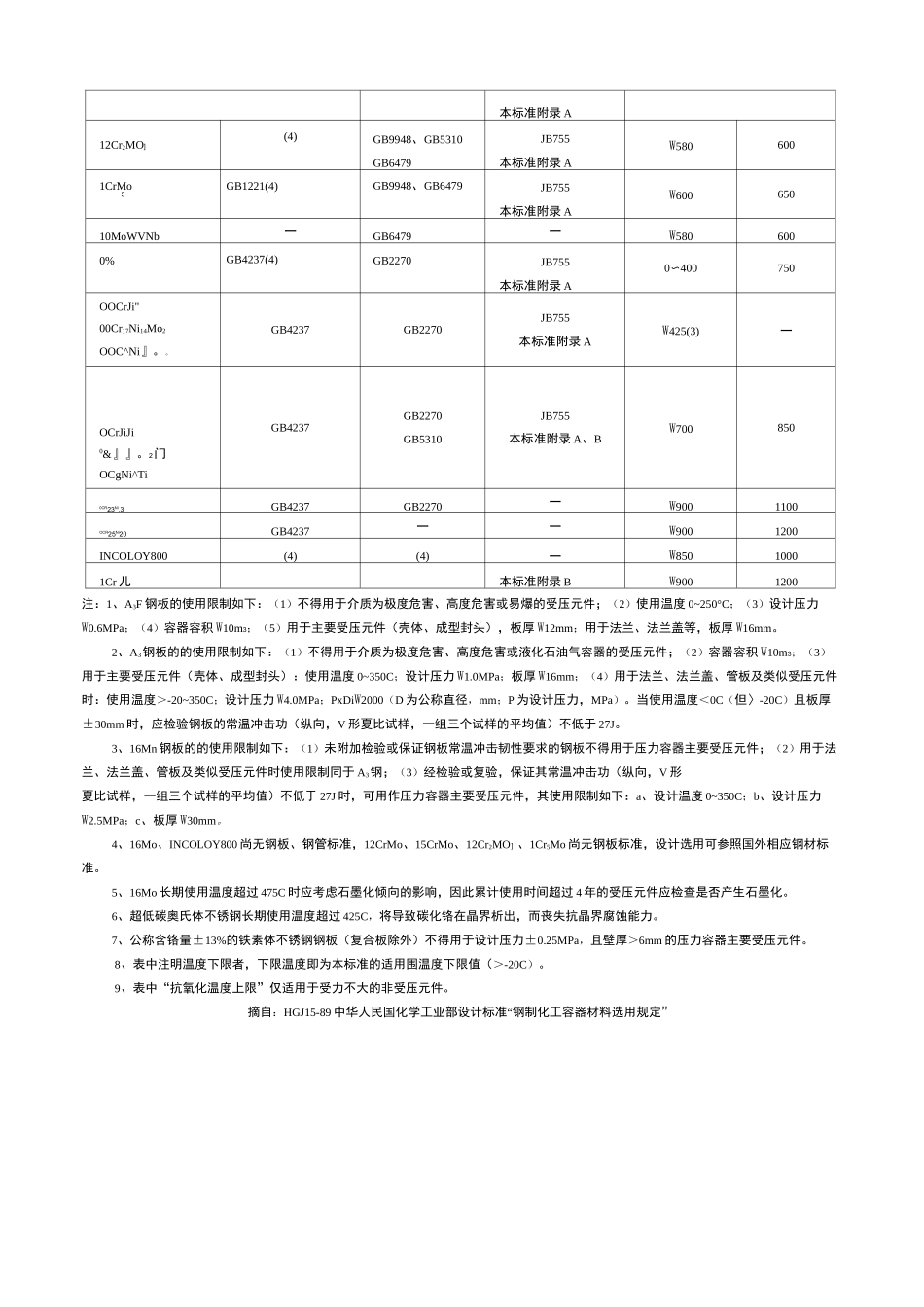

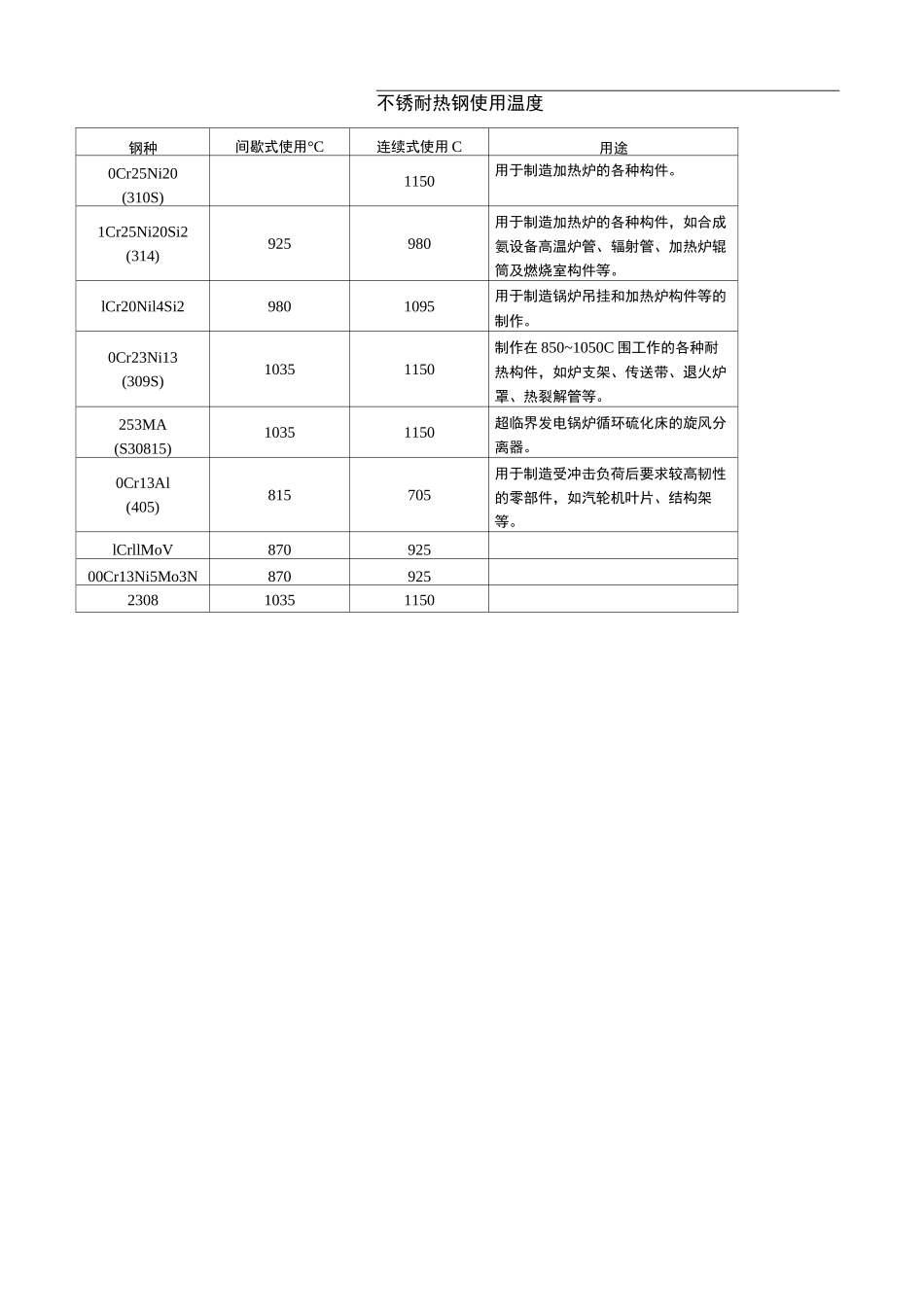

钢材使用温度围钢号钢材标准受压元件和主要受力构件的使用温度围（°C）抗氧化温度上限（C）钢板钢管锻件A3FGB3274(GB700)一一(1)530A3GB3274(GB700)一一(2)53020RGB6654一一W475一20gGB713一一W475一10GB711(GB699)GB8163、GB9948GB3087、GB6479一W47553020GB711(GB699)GB8163、GB9948GB3087、GB6479GB5310JB755本标准附录AW47553025一一JB755本标准附录AW47553035一一JB755本标准附录AW47553045一一JB755W47553016MnRC、15MnVRCGB6655W400一16MnGB3274(GB1591)(3)一GB6479、GB8163JB755本标准附录AW475一16MnRGB6654一JB755W475一15MnVRGB6654GB6479一W400一15MnVNRGB6654一一W400一18MNMoNbRGB6654一一0~450（正火+回火）；W450调质一20MnMo一一JB755本标准附录AW500一20MnMoNb一一JB755本标准附录AW450一15MnMoV一一JB755本标准附录AW520一32MnMoVB一一JB755本标准附录A0~350一35CrMo一一JB755本标准附录AW540一16Mo(4)(4)一W520(5)一12CrMo(4)GB9948、GB5310GB6479一W540一15CrMo(4)GB9948、GB5310GB6479JB755本标准附录AW560一12Cr’MoV一GB5310JB755W580一本标准附录A12Cr2MO](4)GB9948、GB5310GB6479JB755本标准附录AW5806001CrMo5GB1221(4)GB9948、GB6479JB755本标准附录AW60065010MoWVNb一GB6479一W5806000%GB4237(4)GB2270JB755本标准附录A0〜400750OOCrJi"00Cr17Ni14Mo2OOC^Ni』。。GB4237GB2270JB755本标准附录AW425(3)一OCrJiJi0&』』。2门OCgNi^TiGB4237GB2270GB5310JB755本标准附录A、BW7008500CR23Ni,3GB4237GB2270一W9001100OCR25Ni20GB4237一一W9001200INCOLOY800(4)(4)一W85010001Cr儿本标准附录BW9001200注：1、A3F钢板的使用限制如下：（1）不得用于介质为极度危害、高度危害或易爆的受压元件；（2）使用温度0~250°C；（3）设计压力W0.6MPa；（4）容器容积W10m3；（5）用于主要受压元件（壳体、成型封头），板厚W12mm；用于法兰、法兰盖等，板厚W16mm。2、A3钢板的的使用限制如下：（1）不得用于介质为极度危害、高度危害或液化石油气容器的受压元件；（2）容器容积W10m3；（3）用于主要受压元件（壳体、成型封头）：使用温度0~350C；设计压力W1.0MPa；板厚W16mm；（4）用于法兰、法兰盖、管板及类似受压元件时：使用温度＞-20~350C；设计压力W4.0MPa；PxDiW2000（D为公称直径，mm；P为设计压力，MPa）。当使用温度＜0C（但〉-20C）且板厚±30mm时，应检验钢板的常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J。3、16Mn钢板的的使用限制如下：（1）未附加检验或保证钢板常温冲击韧性要求的钢板不得用于压力容器主要受压元件；（2）用于法兰、法兰盖、管板及类似受压元件时使用限制同于A3钢；（3）经检验或复验，保证其常温冲击功（纵向，V形夏比试样，一组三个试样的平均值）不低于27J时，可用作压力容器主要受压元件，其使用限制如下：a、设计温度0~350C；b、设计压力W2.5MPa；c、板厚W30mm。4、16Mo、INCOLOY800尚无钢板、钢管标准，12CrMo、15CrMo、12Cr2MO］、1Cr5Mo尚无钢板标准，设计选用可参照国外相应钢材标准。5、16Mo长期使用温度超过475C时应考虑石墨化倾向的影响，因此累计使用时间超过4年的受压元件应检查是否产生石墨化。6、超低碳奥氏体不锈钢长期使用温度超过425C，将导致碳化铬在晶界析出，而丧失抗晶界腐蚀能力。7、公称含铬量±13%的铁素体不锈钢钢板（复合板除外）不得用于设计压力±0.25MPa，且壁厚＞6mm的压力容器主要受压元件。8、表中注明温度下限者，下限温度即为本标准的适用围温度下限值（＞-20C）。9、表中“抗氧化温度上限”仅适用于受力不大的非受压元件。摘自：HGJ15-89中华人民国化学工业部设计标准“钢制化工容器材料选用规定”不锈耐热钢使用温度钢种间歇式使用°C连续式使用C用途0Cr25Ni20(310S)1150用于制造加热炉的各种构件。1Cr25Ni20Si2(314)925980用于制造加热炉的各种构件，如合成氨设备高温炉管、辐射管、加热炉辊筒及燃烧室构件等。lCr20Nil4Si29801095用于制造锅炉吊挂和加热炉构件等的制作。0Cr23Ni13(309S)10351150制作在850~1050C围工作的各种耐热构件，如炉支架、传送带、退火炉罩、热...
