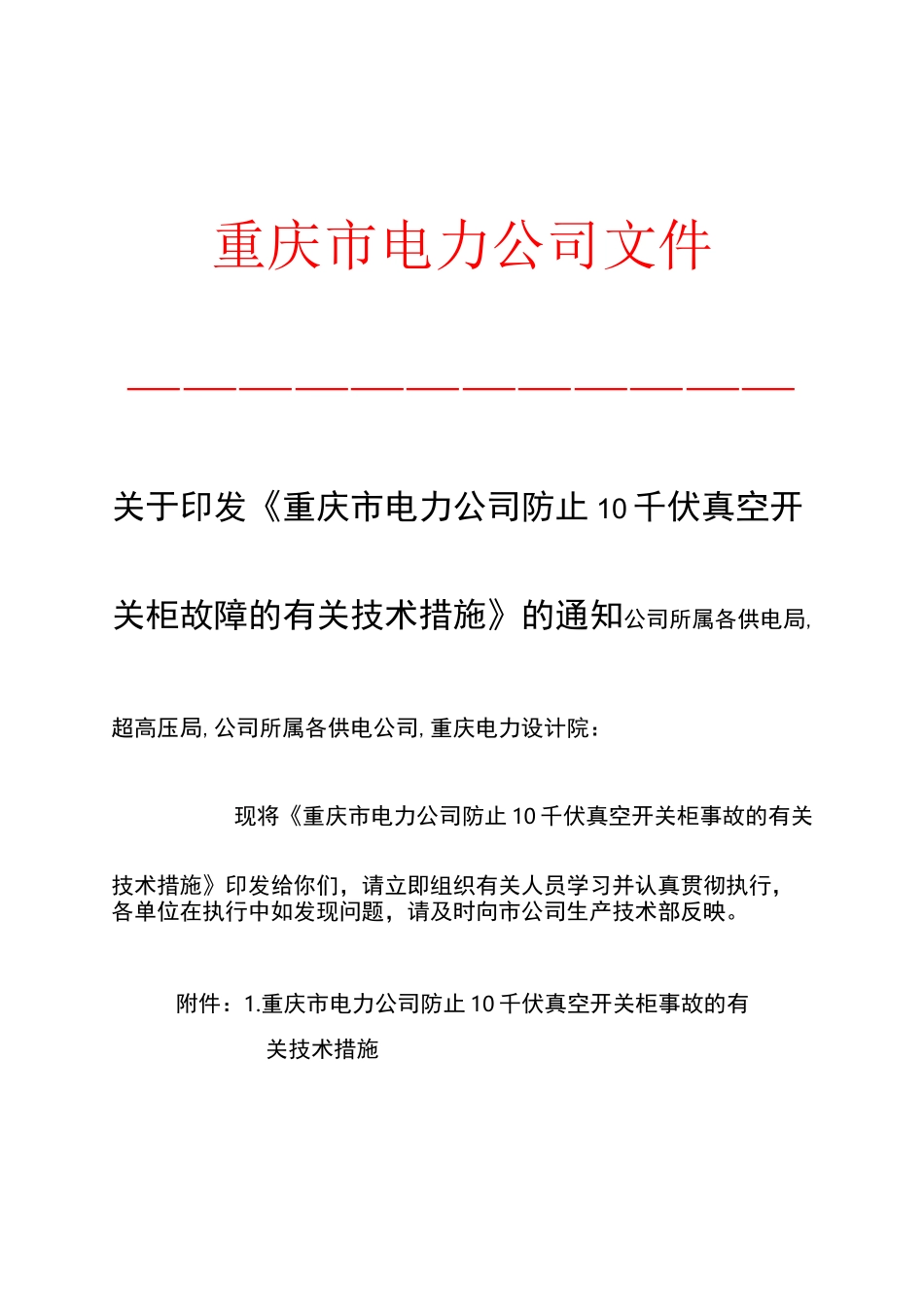

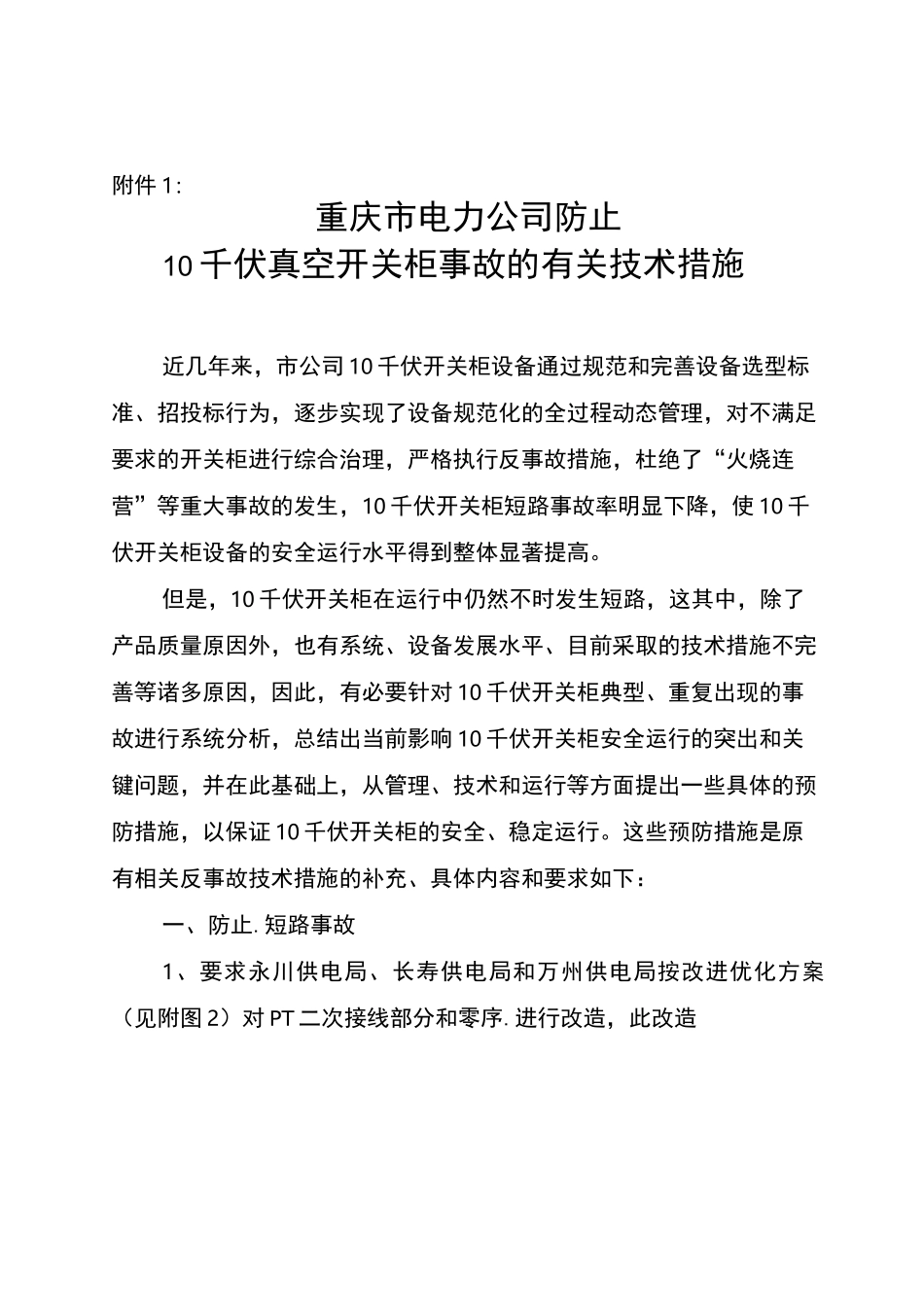

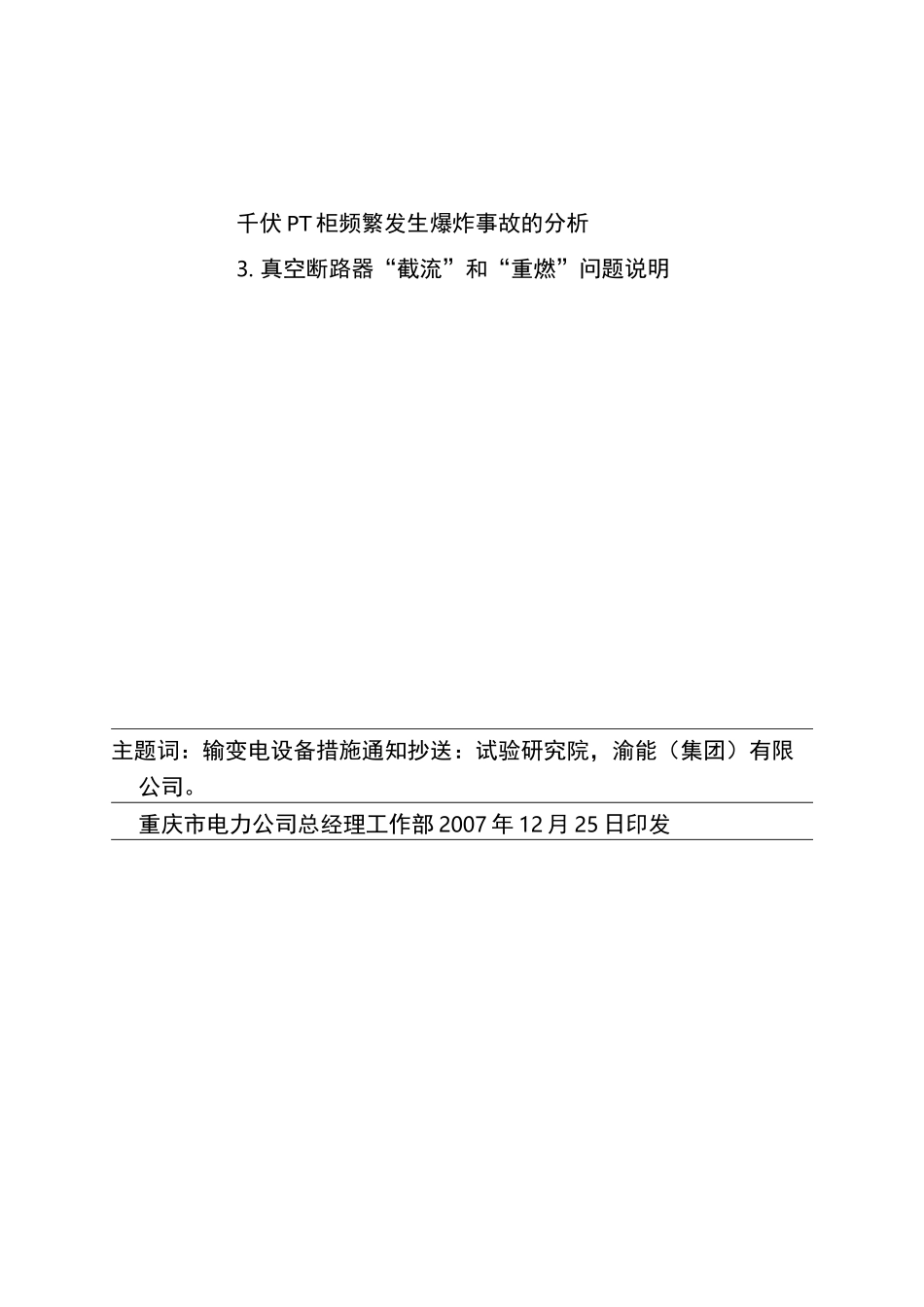

重庆市电力公司文件————————————关于印发《重庆市电力公司防止10千伏真空开关柜故障的有关技术措施》的通知公司所属各供电局,超高压局,公司所属各供电公司,重庆电力设计院：现将《重庆市电力公司防止10千伏真空开关柜事故的有关技术措施》印发给你们，请立即组织有关人员学习并认真贯彻执行，各单位在执行中如发现问题，请及时向市公司生产技术部反映。附件：1.重庆市电力公司防止10千伏真空开关柜事故的有关技术措施千伏PT柜频繁发生爆炸事故的分析3.真空断路器“截流”和“重燃”问题说明主题词：输变电设备措施通知抄送：试验研究院，渝能（集团）有限公司。重庆市电力公司总经理工作部2007年12月25日印发附件1：重庆市电力公司防止10千伏真空开关柜事故的有关技术措施近几年来，市公司10千伏开关柜设备通过规范和完善设备选型标准、招投标行为，逐步实现了设备规范化的全过程动态管理，对不满足要求的开关柜进行综合治理，严格执行反事故措施，杜绝了“火烧连营”等重大事故的发生，10千伏开关柜短路事故率明显下降，使10千伏开关柜设备的安全运行水平得到整体显著提高。但是，10千伏开关柜在运行中仍然不时发生短路，这其中，除了产品质量原因外，也有系统、设备发展水平、目前采取的技术措施不完善等诸多原因，因此，有必要针对10千伏开关柜典型、重复出现的事故进行系统分析，总结出当前影响10千伏开关柜安全运行的突出和关键问题，并在此基础上，从管理、技术和运行等方面提出一些具体的预防措施，以保证10千伏开关柜的安全、稳定运行。这些预防措施是原有相关反事故技术措施的补充、具体内容和要求如下：一、防止.短路事故1、要求永川供电局、长寿供电局和万州供电局按改进优化方案（见附图2）对PT二次接线部分和零序.进行改造，此改造工作须在2008年6月30日之前完成。2、要求公司范围内的其他供电局按改进优化方案（见附图2）对PT二次接线部分进行改造，此改造工作须在2008年3月30日之前完成。3、从2008年开始，所有新建和改造项目的10千伏PT部分都要求按改进优化方案（见附图2）进行接线和配置。二、防止RC保护装置、避雷器等元器件故障1、真空断路器开关柜内不需配置RC保护装置；除专用负荷出线回路外，真空断路器出线开关柜内不需装设氧化锌避雷器来防止操作过电压。RC保护装置的拆除工作要求在2008年12月30日前完成；真空断路器出线开关柜内已装设了氧化锌避雷器的可不安排拆除。2、更换所有真空断路器开关柜内的瓷外套式避雷器为硅橡胶外套式氧化锌避雷器，要求在2008年12月30日前完成。3、为防止电容器操作过电压，在并联电容器首端装设氧化锌避雷器，另外在真空断路器开关柜内装设氧化锌避雷器。此项检查和改造工作要求在2008年6月30日前完成。4、为防止线路侵入的雷电波过电压，10千伏进、出线端及主母线均装设氧化锌避雷器，但各出线端氧化锌避雷器不能装设在真空断路器开关柜内；若10千伏出线全部为电缆，只需在主母线上装设氧化锌避雷器。此项检查和改造工作要求在2008年12月30日前完成。三、防止真空断路器故障1、缩短真空灭弧室与操动机构不是一体化的真空断路器（如ZN28、ZN5等）机械特性测试周期至一年，对此类真空断路器，各运行维护单位应结合开关柜更换工作纳入年度技术改造计划，要求在三年内更换改造完毕，控股公司暂不考虑改造。2、要求对每台真空断路器每年进行分、合闸操作3次及以上。3、真空断路器须按照预试定检周期进行机械特性测试和真空度检测。4、各运行维护单位应加强对各种型号、规格真空断路器分合闸线圈的储备和管理，要求每个变电站应储备两套各种型号、规格真空断路器分、合闸线圈。四、防止隔离开关触头、手车隔离插头接触不良1、要求在柜门外能观察到隔离开关触头的操作到位情况和接触情况。2、每次操作后都要求通过观察窗检查离开关触头的操作到位情况。3、在柜门外不能观察隔离开关触头的操作到位情况和接触情况的开关柜应逐步装设开关柜温度在线监测系统。五、防止真空断路器开断容量不足1、要求各运行维护单位应每年对本单位系统短路容量进行一次全面的校核。2、当本单位系统参数发生变化时，各运行维护单位应及时...
