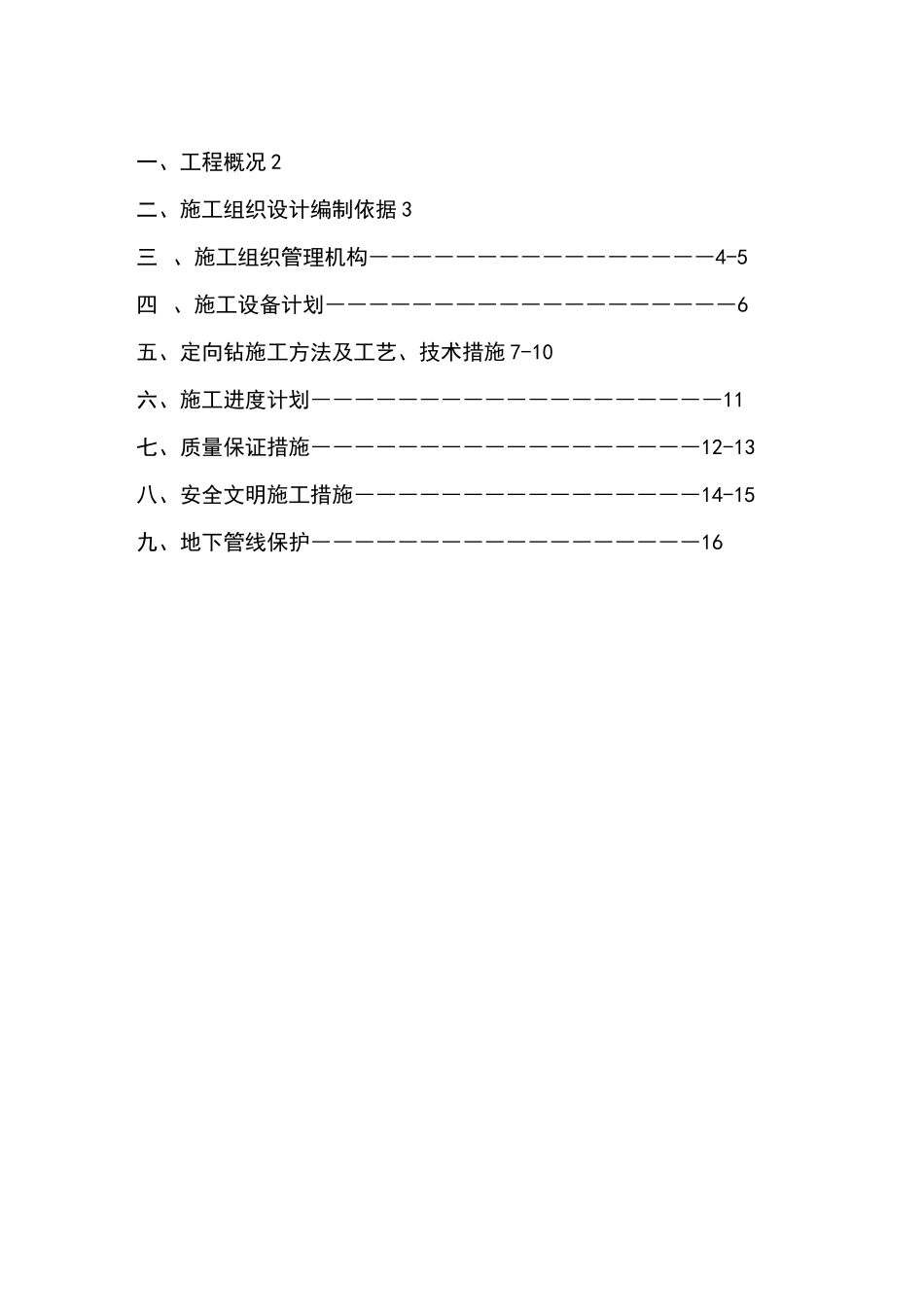

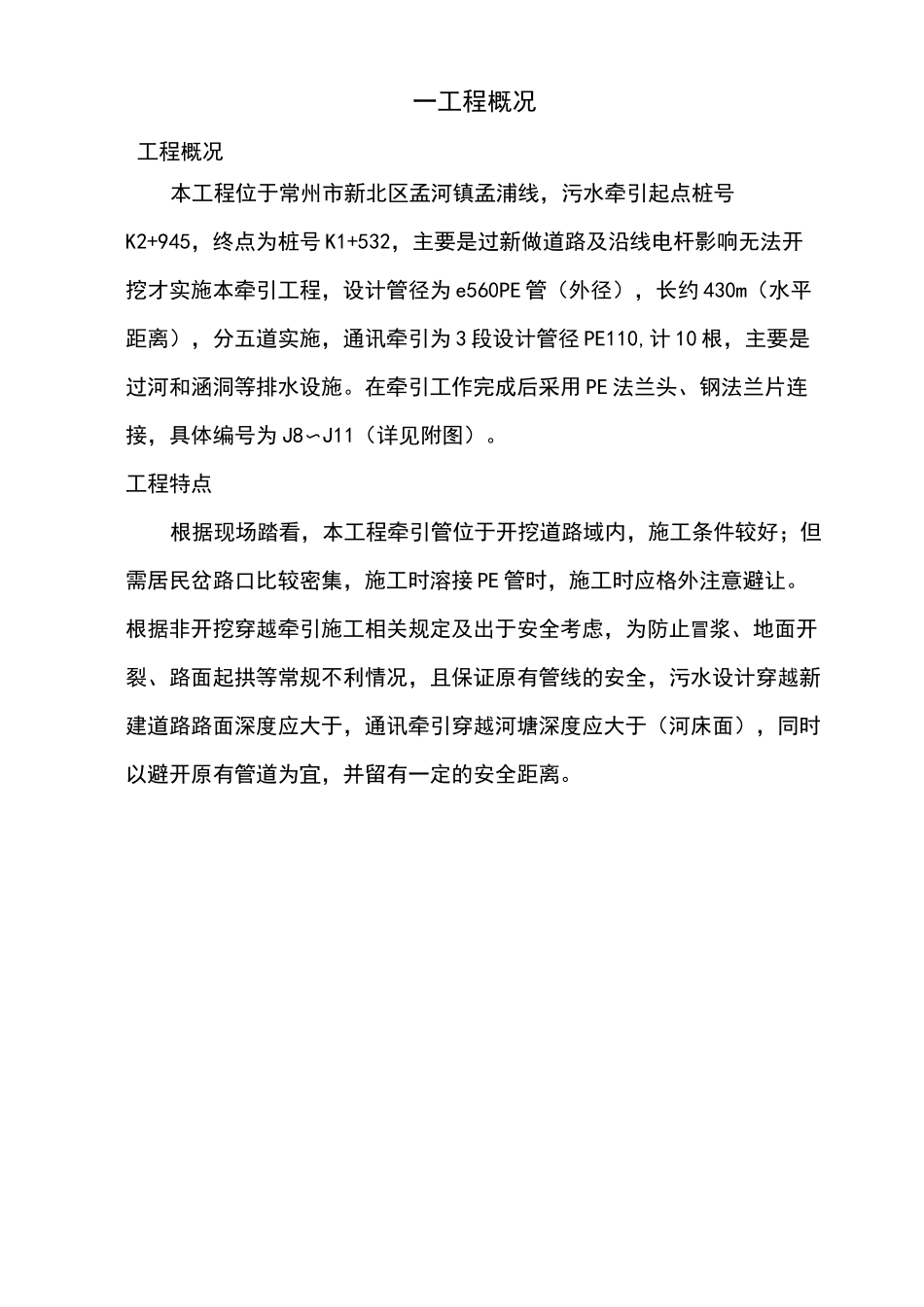

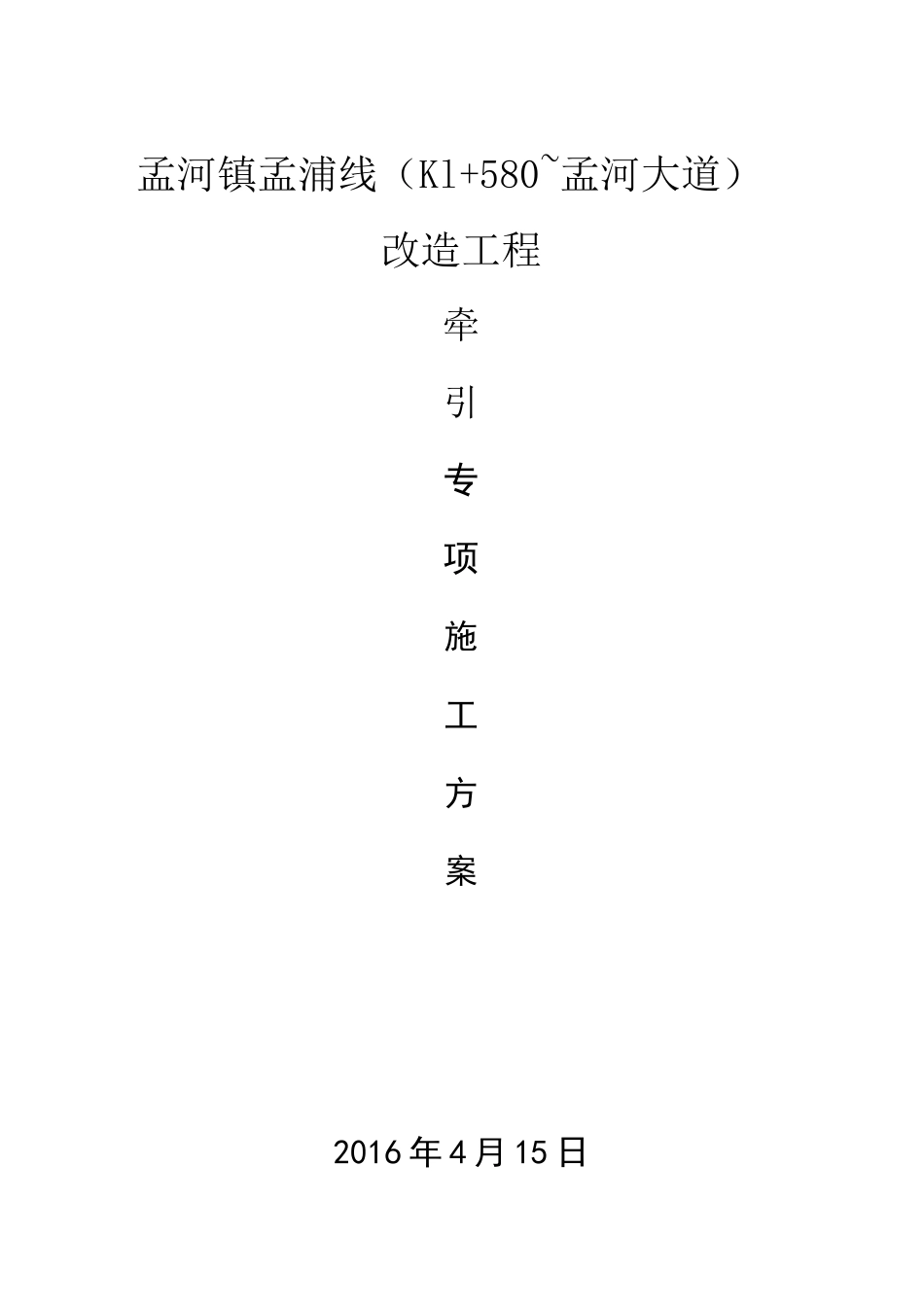

孟河镇孟浦线（Kl+580~孟河大道）改造工程牵引专项施工方案2016年4月15日一、工程概况2二、施工组织设计编制依据3三、施工组织管理机构――――――――――――――――4-5四、施工设备计划―――――――――――――――――――6五、定向钻施工方法及工艺、技术措施7-10六、施工进度计划―――――――――――――――――――11七、质量保证措施――――――――――――――――――12-13八、安全文明施工措施――――――――――――――――14-15九、地下管线保护――――――――――――――――――16一工程概况工程概况本工程位于常州市新北区孟河镇孟浦线，污水牵引起点桩号K2+945，终点为桩号K1+532，主要是过新做道路及沿线电杆影响无法开挖才实施本牵引工程，设计管径为e560PE管（外径），长约430m（水平距离），分五道实施，通讯牵引为3段设计管径PE110,计10根，主要是过河和涵洞等排水设施。在牵引工作完成后采用PE法兰头、钢法兰片连接，具体编号为J8〜J11（详见附图）。工程特点根据现场踏看，本工程牵引管位于开挖道路域内，施工条件较好；但需居民岔路口比较密集，施工时溶接PE管时，施工时应格外注意避让。根据非开挖穿越牵引施工相关规定及出于安全考虑，为防止冒浆、地面开裂、路面起拱等常规不利情况，且保证原有管线的安全，污水设计穿越新建道路路面深度应大于，通讯牵引穿越河塘深度应大于（河床面），同时以避开原有管道为宜，并留有一定的安全距离。二施工组织设计依据有关规范与标准1）《施工图设计》2）《施工区域的水文、地质勘查资料》3）《现行的非开挖工程施工技术规范》5）《建筑施工安全检查标准》JGJ59-20116）《与工程相关的规范规程和验收标准》7）各专业管线单位现场交底资料三施工组织管理机构项目管理网络项目管理网络图项目部管理人员根据本公司有关项目管理办法,项目经理全面履行职责和权力,做好生产要素优化配置,负责本项目施工全过程的组织、控制和管理。我公司选派技术水平高、组织能力强，具有多年施工经验的工程技术人员组建项目经理部，具体负责该工程的施工。项目经理部下设技术、材料、质检、安全、施工、预算等机构，履行项目必要的合同预算、成本核算、技术、质量、安全等职责，实行统一管理，统一调度。项目部管理人员明细表序号姓名本工程岗位职称主要岗位职责1徐嘉璐项目负责人工程师一级建造师、全面负责本工程生产、质量、安全管理工作2季勇技术负责人工程师负责本工程技术管理工作3鲁磊施工员助工负责现场施工生产安排4刘水月预算员助工负责工程预决算、材料需用计划编制5徐嘉璐安全员技术员负责现场安全生产文明施工6王祝斌资料员技术员负责文件资料接收登记保管、质量记录收集汇总7袁婷质检员助工负责施工过程质量控制检查人力资源配备四施工设备计划主要施工机械设备表机械设备或名称规格型号数量国别产地拖拉力(T)定额功率(KW)水平定向钻机ZT33T1台无锡33132水平定向钻机ZT36T1台无锡36148导向仪F21台美国发电机组151台常州30KW发电机101台常州10KW泥浆泵2台污水泵3台2KW工具车2辆中国五定向钻施工方法及工艺、技术措施一、工程施工准备：1、本工程材料（含法兰头、钢法兰片等均为甲供）。做好运输工具及施工机械进场的组织准备工作，本工程拟采用ZT33T、ZT36T水平定向钻机施工，设备占地面积为10米X5米。2、认真做好施工测量工作，仔细勘察原有管线并做好详细记录，根据探测记录和实地情况设计出钻进轨迹。3、工程施工组织详见施工管理组合网络图。4、做好施工现场的各项安全文明工作。5、做好施工现场的各项协调工作。二、分步施工计划：1、施工工艺流程：①、现场勘察，方案设计②、工作坑开挖③、设备进场，安装调试④、导向孔施工⑤、逐级扩孔（管材进场焊接及回拖前试压）⑥、清孔拉管⑦、接口施工及水压试验⑧、原样恢复与清理2、施工方案：⑴、现场调查采用查阅资料、现场交底和实地探测相结合的方法，查处敷管区域底下各种管线的走向、管线类型、标高及地下各种障碍物。根据以往的施工经验及所施工区域地质情况的了解，本工程沿线地段的地层情况较为均衡良好，适合非开挖定向穿越；从收集来的地下...
