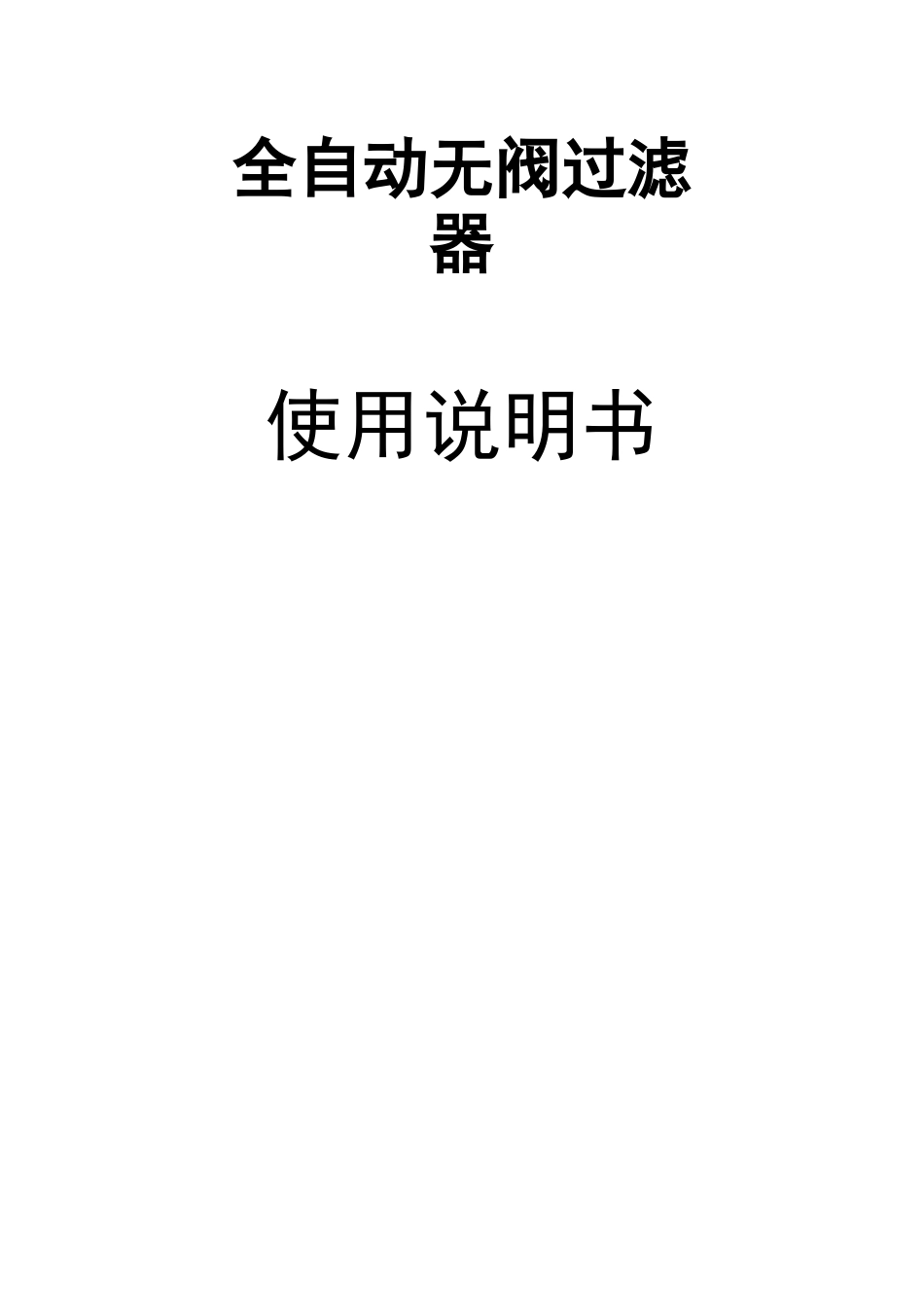

全自动无阀过滤器使用说明书VIP专享VIP免费

全自动无阀过滤器使用说明书江苏江华水处理设备厂1.用途2.工艺流程3.工作原理4.设备特点5.设备各部位性能说明6.设备规格说明7.全自动无阀过滤器技术数据表8.安装说明9.操作使用说明10.设备维修保养11.故障排除12.附件进水—高位配水箱“U”形进水管—滤层集水1.用途本全自动无阀过滤器是中油吉林化建工程股份有限公司（简称JCC）在阿尔及利亚阿德拉尔（ADRAR）60X104t/a炼油厂项目中循环水场的水净化处理设备,主要用于对循环水中的悬浮物、固体颗粒进行截留去除，使出水悬浮物（SS）含量V10mg/L（进水SSV80mg/L,处理水量：lOOms/h。本全自动无阀过滤器共4台，设备编号：Fl-401201/1,FI-401201/2,FI-401101/1，FI-401101/2。2.工艺流程2.1过滤：出水―——出水箱连通管―2.2反冲洗：出水箱|连通管|―|集水区|—滤层||虹吸上升管排入沟渠f一虹吸下降管3.工作原理过滤时，原水由高位配水箱经“U”形进水管进入过滤区，经过滤层过滤后由连通管上升到出水箱，当出水箱中水位超过出水管口时，清水由出水管流出过滤过程中，滤层的阻力不断增加，虹吸上升管中的水位不断上升，将虹吸管中的空气从虹吸下降管挤出，穿过水封逸入大气中。当水位上升到虹吸辅助管管口时，水从虹吸辅助管流下，经抽气管抽除虹吸管中的空气，这时虹吸上升管和虹吸下降管中的水位同时上升，最终两者汇合，形成连续虹吸水流，于是出水箱及其它过滤区的清水对过滤层进行反冲洗，滤层膨胀，冲洗废水由虹吸下降管排入沟渠。当出水箱中的水位降到虹吸破坏管管口以下时，虹吸破坏管进气，虹吸被破坏，反冲洗结束，设备重新开始过滤。4.设备特点4.1过滤器在运行时，过滤——投入反冲洗——终止反冲洗——恢复下一周期的过滤，均为水力自动运行，无需人员看管，运行费用低，管理方便，安全可靠；4.2设备一体程度化，高位配水箱、过滤区、反冲洗装置等组装成一体，结构紧凑，用户只需做好设备基础和接通进出水管即可投入运行；4.3设备由碳钢预制完成，安装简便；4.4本设备设有反冲洗水箱，占地面积少。设有强制反冲洗装置，反冲洗时没有死角，运行可靠。5.设备各部位性能说明5.1高位配水箱作用：进水均匀地分配到两个过滤罐中，按设计滤速运行，确保出水水质5.2上布水装置：5.2.1形式：挡板形，安装在过滤小区的上部。5.2.2作用：水流分布均匀并不直接冲刷滤层表面5.2.3安装位置：保证滤层与进水装置之间留有水垫层。5.3下集水装置：5.3.1作用：集水和反洗布水作用5.3.2设计要求：水流分布均匀，滤料不堵塞集水孔5.3.3最大流量：反洗时最大水量；5.3.4型式：小阻力型，多孔板+排水帽形式。6.设备规格说明6.1高位配水箱6.1.1规格：6.1.2材质：6.1.3进水口：6.1.4出水口：6.1.5数量：6.2“U”型进水管6.2.1规格：6.2.2材质：6.2.3形式：6.2.4挡板直径：2000X600X1600Q235A防腐DN200,1只DN150,2只1只DN150Q235A防腐伞形①3502套5.4虹吸管系虹吸管系由虹吸上升管、虹吸下降管、虹吸辅助管、虹吸破坏管、强制反洗管等组成。5.4.1虹吸上升管流速：1.0〜1.5m/s5.4.2虹吸下降管流速：2.0〜2.5m/s5.4.3虹吸辅助管：使虹吸管中的空气跑掉，形成虹吸条件；5.4.4虹吸破坏管：使虹吸管进气，停止虹吸，进行过滤；5.4.5强制反洗管：错开反洗周期，以保证反洗水量。6.3.1规格：①2700X44006.3.2材质：Q235A防腐6.3.3数量：2只©0.5〜1.0mm500mm10吨©0.8〜1.8mm200mm2.3吨多孔板/排水帽Q235A防腐ABS600套集水、布水均匀，效果好DN250Q235A防腐2套DN200Q235A防腐2套DN40镀锌2套6.4滤料6.4.1石英砂1）规格：2）装填高度：3）装填量：6.4.2无烟煤1）规格：2）装填高度：3）装填量：6.5集水装置6.5.1形式：6.5.2材质：6.5.3排水帽材质：6.5.4排水帽数量：6.5.5特点：6.6虹吸反冲洗系统6.6.1虹吸上升管1）规格：2）材质：3）数量：6.6.2虹吸下降管1）规格：2）材质：3）数量：6.6.3虹吸辅助管1）规格：2）材质：3）数量：锥①356.6.4强制反洗管1）规格：DN202）材质：镀锌3）数量：2套6.6.5虹吸破坏管1）规格：DN202）材质：镀锌3）数量：2套6.6.6反冲洗调节装置1）形式：2）规格：3）材质：Q235A防腐4）数量：2套7.全自动无阀过滤器技术数据表设...
