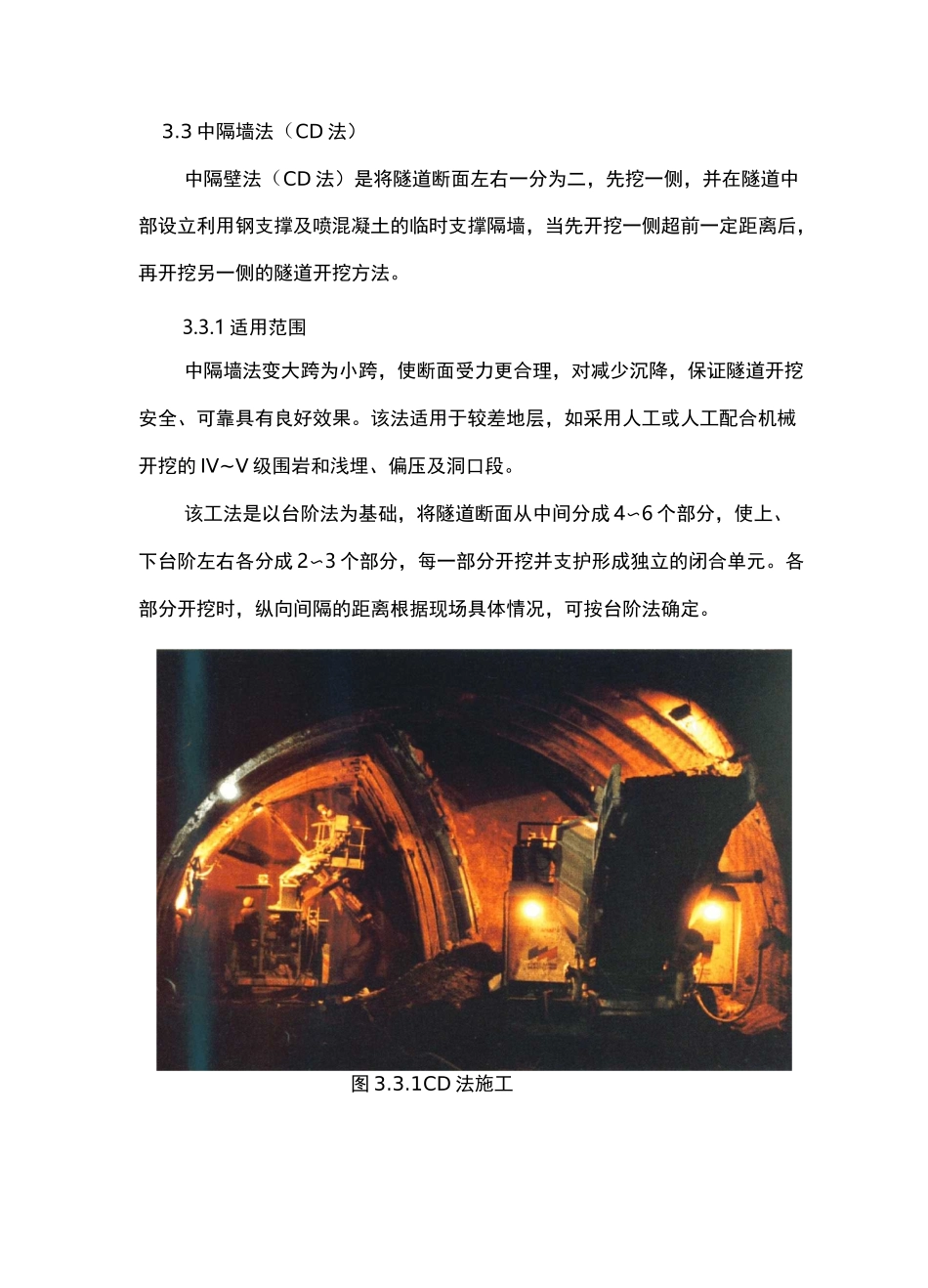

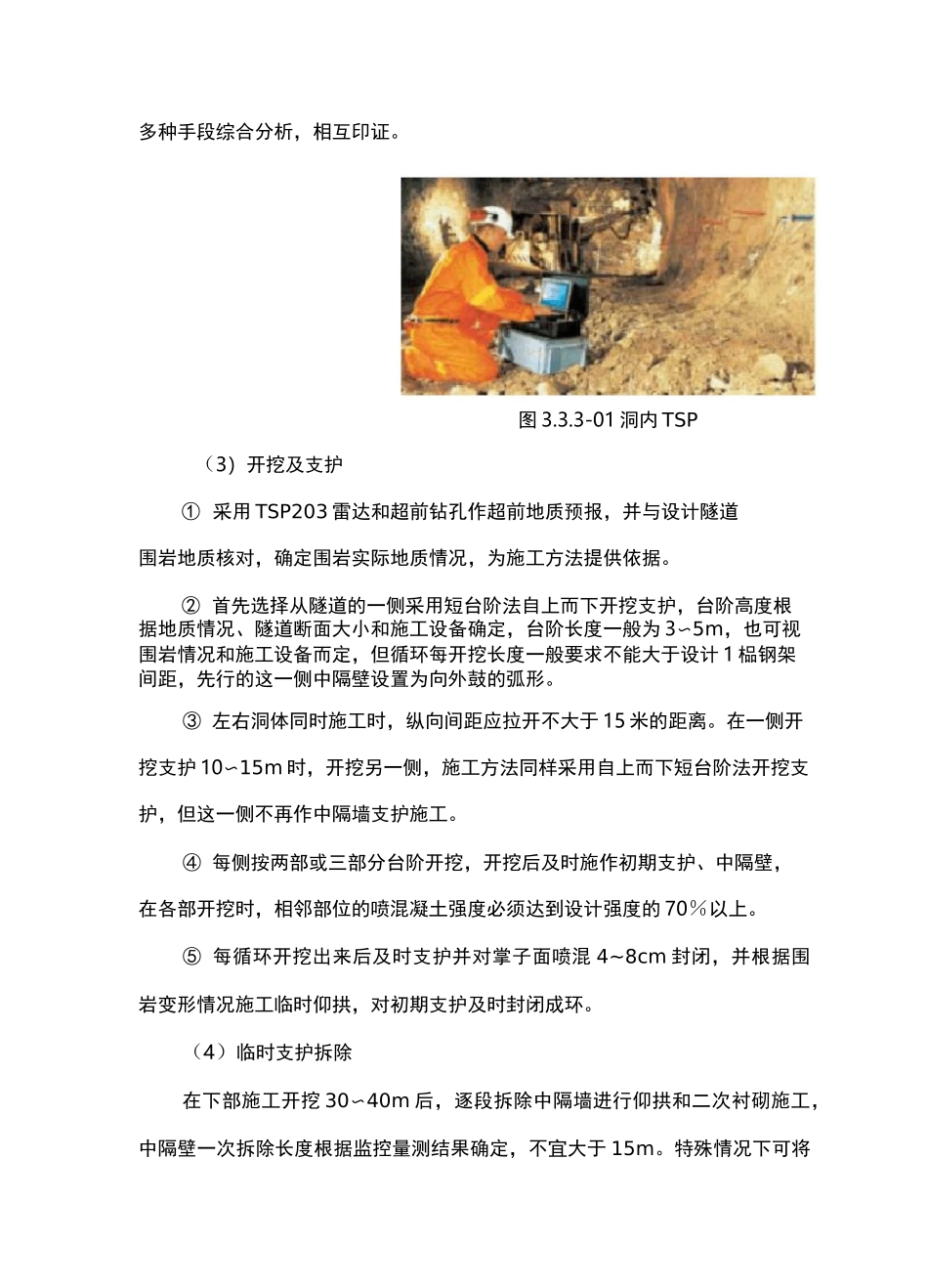

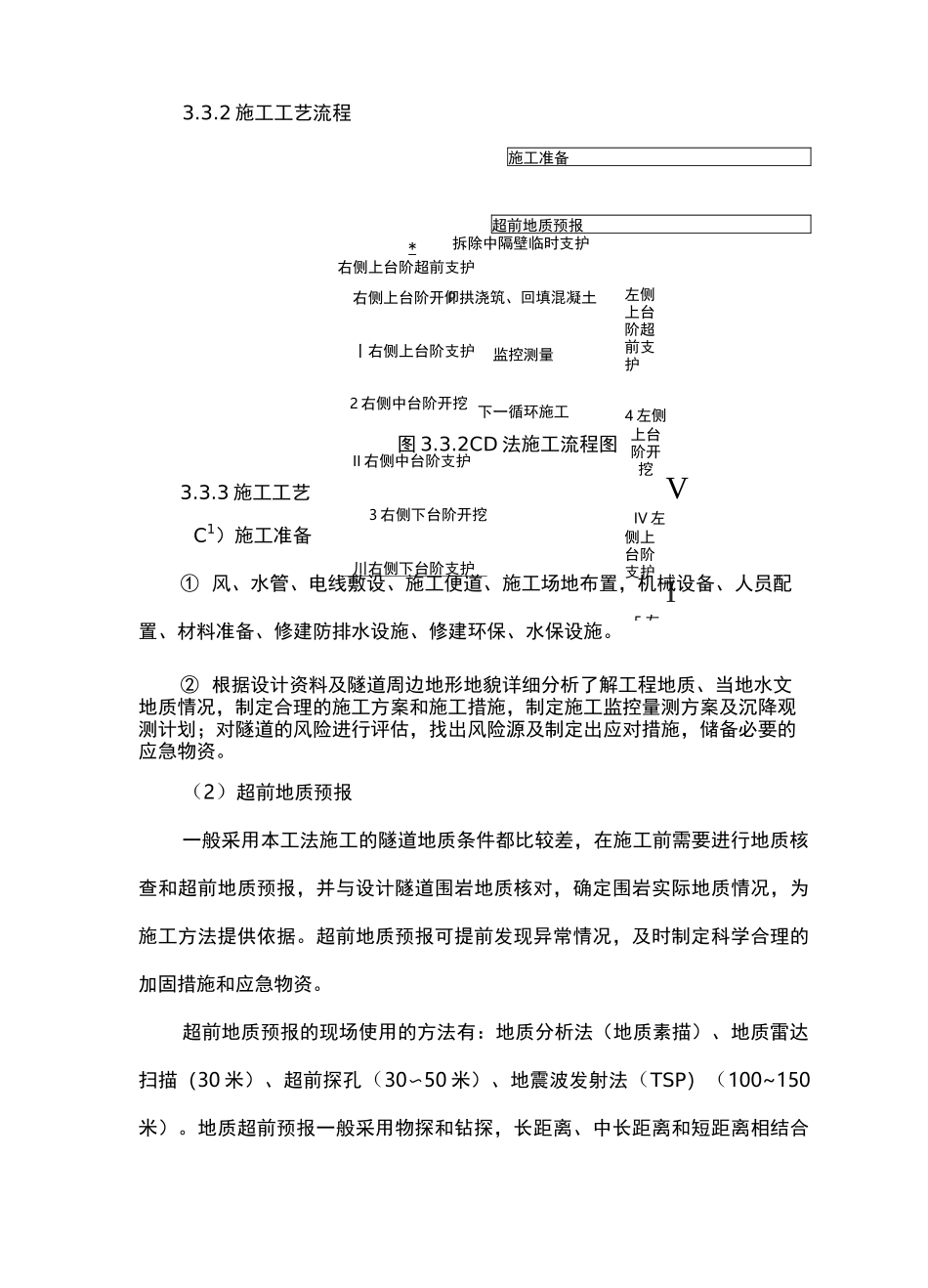

3.3中隔墙法（CD法）中隔壁法（CD法）是将隧道断面左右一分为二，先挖一侧，并在隧道中部设立利用钢支撑及喷混凝土的临时支撑隔墙，当先开挖一侧超前一定距离后，再开挖另一侧的隧道开挖方法。3.3.1适用范围中隔墙法变大跨为小跨，使断面受力更合理，对减少沉降，保证隧道开挖安全、可靠具有良好效果。该法适用于较差地层，如采用人工或人工配合机械开挖的IV~V级围岩和浅埋、偏压及洞口段。该工法是以台阶法为基础，将隧道断面从中间分成4〜6个部分，使上、下台阶左右各分成2〜3个部分，每一部分开挖并支护形成独立的闭合单元。各部分开挖时，纵向间隔的距离根据现场具体情况，可按台阶法确定。图3.3.1CD法施工*右侧上台阶超前支护右侧上台阶开P丨右侧上台阶支护2右侧中台阶开挖II右侧中台阶支护3右侧下台阶开挖川右侧下台阶支护左侧上台阶超前支护4左侧上台阶开挖VIV左侧上台阶支护I5左3.3.2施工工艺流程施工准备超前地质预报拆除中隔壁临时支护仰拱浇筑、回填混凝土监控测量下一循环施工图3.3.2CD法施工流程图3.3.3施工工艺C1）施工准备①风、水管、电线敷设、施工便道、施工场地布置，机械设备、人员配置、材料准备、修建防排水设施、修建环保、水保设施。②根据设计资料及隧道周边地形地貌详细分析了解工程地质、当地水文地质情况，制定合理的施工方案和施工措施，制定施工监控量测方案及沉降观测计划；对隧道的风险进行评估，找出风险源及制定出应对措施，储备必要的应急物资。（2）超前地质预报一般采用本工法施工的隧道地质条件都比较差，在施工前需要进行地质核查和超前地质预报，并与设计隧道围岩地质核对，确定围岩实际地质情况，为施工方法提供依据。超前地质预报可提前发现异常情况，及时制定科学合理的加固措施和应急物资。超前地质预报的现场使用的方法有：地质分析法（地质素描）、地质雷达扫描（30米）、超前探孔（30〜50米）、地震波发射法（TSP）（100~150米）。地质超前预报一般采用物探和钻探，长距离、中长距离和短距离相结合多种手段综合分析，相互印证。图3.3.3-01洞内TSP（3）开挖及支护①采用TSP203雷达和超前钻孔作超前地质预报，并与设计隧道围岩地质核对，确定围岩实际地质情况，为施工方法提供依据。②首先选择从隧道的一侧采用短台阶法自上而下开挖支护，台阶高度根据地质情况、隧道断面大小和施工设备确定，台阶长度一般为3〜5m，也可视围岩情况和施工设备而定，但循环每开挖长度一般要求不能大于设计1榀钢架间距，先行的这一侧中隔壁设置为向外鼓的弧形。③左右洞体同时施工时，纵向间距应拉开不大于15米的距离。在一侧开挖支护10〜15m时，开挖另一侧，施工方法同样采用自上而下短台阶法开挖支护，但这一侧不再作中隔墙支护施工。④每侧按两部或三部分台阶开挖，开挖后及时施作初期支护、中隔壁，在各部开挖时，相邻部位的喷混凝土强度必须达到设计强度的70％以上。⑤每循环开挖出来后及时支护并对掌子面喷混4~8cm封闭，并根据围岩变形情况施工临时仰拱，对初期支护及时封闭成环。（4）临时支护拆除在下部施工开挖30〜40m后，逐段拆除中隔墙进行仰拱和二次衬砌施工，中隔壁一次拆除长度根据监控量测结果确定，不宜大于15m。特殊情况下可将中隔壁浇筑在仰拱中，待铺设防水板时再割断。图333-02CD法临时支撑拆除（5）仰拱二衬施工仰拱初期支护每循环进尺不能大于3米，开挖初支及仰拱应在8小时和12小时内完成开挖、架设钢架、喷射混凝土作业。确保初支仰拱快挖、快支、快速封闭。仰拱和填充要分开进行施工。二衬应在初期支护和围岩稳定后在进行施工，隧道周边变形速率明显下降并趋于缓和，水平收敛小于0.2mm/D，拱部下沉速度小于0.15mm/d。二衬施工前应对初期支护的净空断面进行复测，并对初期支护的表面平整度进行测量，符合要求后在进行防水板及二衬施工。如初期支护不能趋于稳定，二次衬砌可提前施做，并与设计联系保证二衬有足够的强度和刚度。如在围岩稳定情况下施工的，二衬混凝土强度达到8mpa时可进行模板拆除，如提前进行混凝土施工的二衬，混凝土强度达到设计强度的100%方可进行模板拆除。图3.3.3-03拱墙衬砌施工（6）监控量测①监测项目表3...
