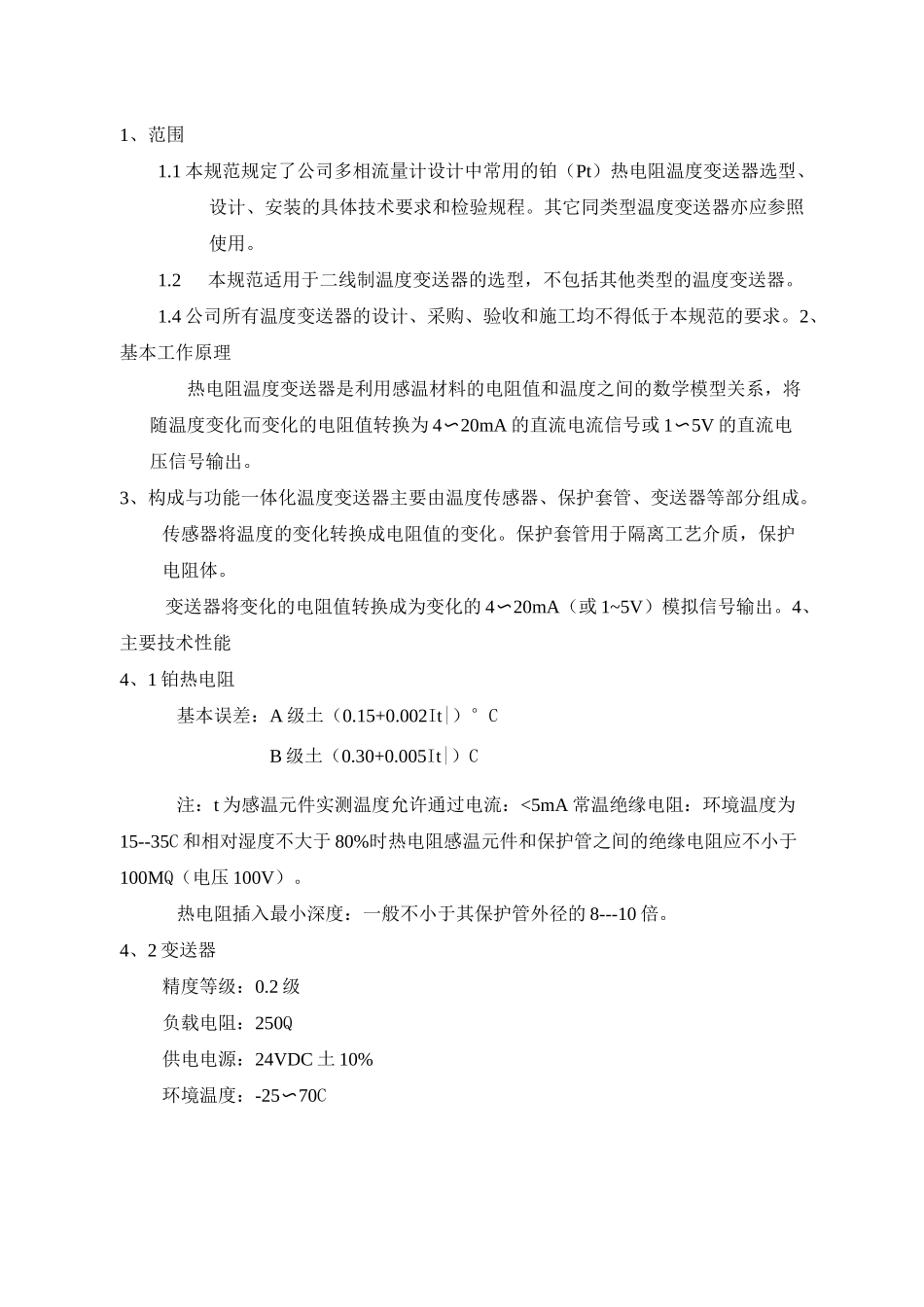

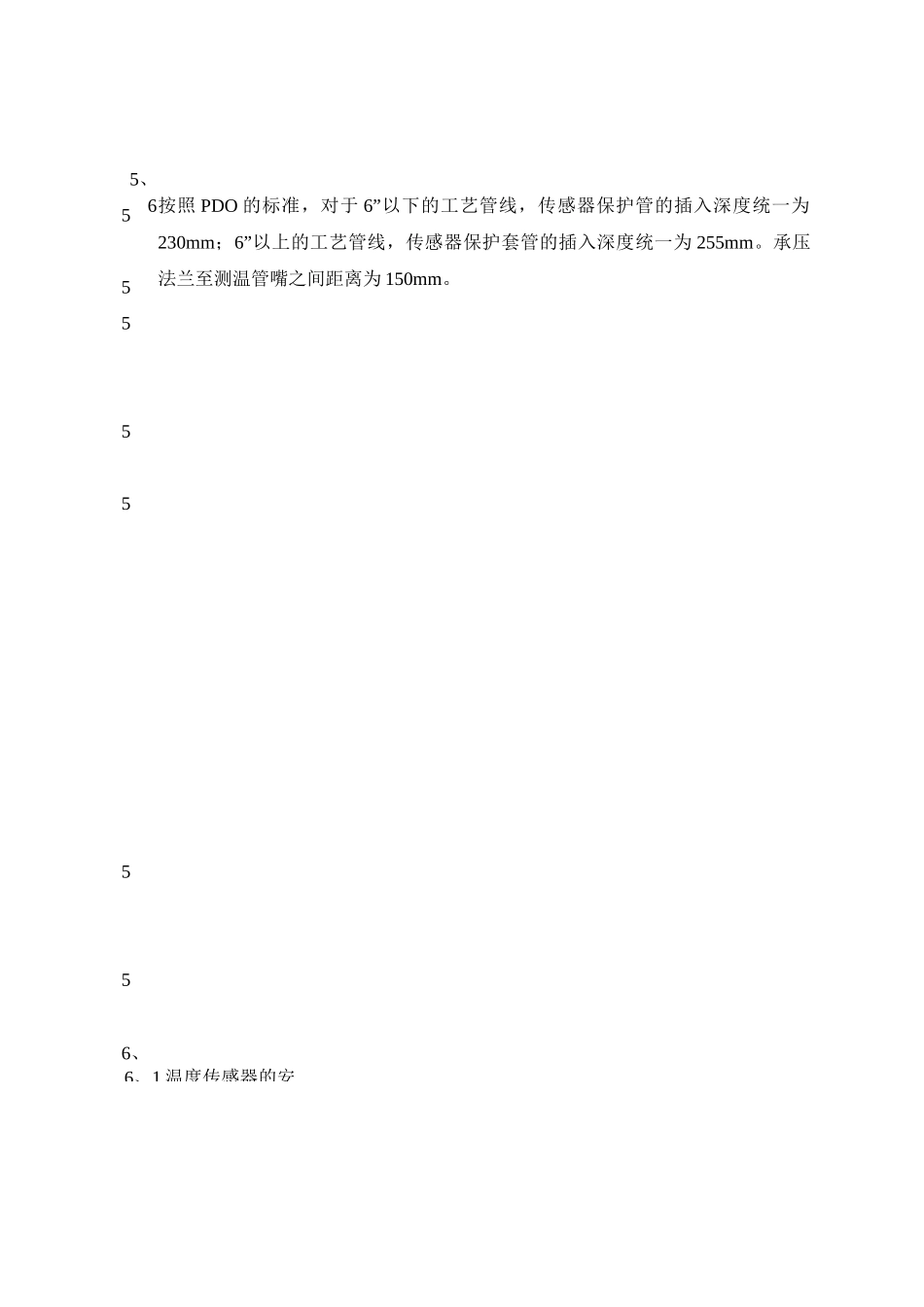

1、范围1.1本规范规定了公司多相流量计设计中常用的铂（Pt）热电阻温度变送器选型、设计、安装的具体技术要求和检验规程。其它同类型温度变送器亦应参照使用。1.2本规范适用于二线制温度变送器的选型，不包括其他类型的温度变送器。1.4公司所有温度变送器的设计、采购、验收和施工均不得低于本规范的要求。2、基本工作原理热电阻温度变送器是利用感温材料的电阻值和温度之间的数学模型关系，将随温度变化而变化的电阻值转换为4〜20mA的直流电流信号或1〜5V的直流电压信号输出。3、构成与功能一体化温度变送器主要由温度传感器、保护套管、变送器等部分组成。传感器将温度的变化转换成电阻值的变化。保护套管用于隔离工艺介质，保护电阻体。变送器将变化的电阻值转换成为变化的4〜20mA（或1~5V）模拟信号输出。4、主要技术性能4、1铂热电阻基本误差：A级土（0.15+0.002It|）°CB级土（0.30+0.005It|）C注：t为感温元件实测温度允许通过电流：<5mA常温绝缘电阻：环境温度为15--35C和相对湿度不大于80%时热电阻感温元件和保护管之间的绝缘电阻应不小于100MQ（电压100V）。热电阻插入最小深度：一般不小于其保护管外径的8---10倍。4、2变送器精度等级：0.2级负载电阻：250Q供电电源：24VDC土10%环境温度：-25〜70C输出信号：4〜20mA(或1〜5V)DC测量范围：0~100(150)°C防爆等级：根据使用要求选用。选型原则1根据多相流量计装置的操作条件和使用场所，选用定型的、技术成熟可靠的产品。对于新的产品，应在经过鉴定，确保质量的基础上选用。2在同一项目中，仪表品种规格不宜过多，并力求统一。3应根据现行的有关爆炸和火灾危险场所电气设备设计规范的规定，按一体化温度变送器安装场所的爆炸等级和爆炸性混合物的分类，确定其防爆形式及级别、组别。4应根据被测介质和周围环境，考虑温度变送器是否需要防冻、防震、防晒、防5属于PDO项目的产品，应在PDO推荐的厂方名录中选用相关仪表；如果不在PDO的推荐名录中，则必须向PDO提出申请，得到批准后方可使用。表1为PDO推荐使用的温度变送器厂家及型号。表1PDO推荐使用温度变送器序号系列厂家备注1STT3000(350)Honeywell隔爆型2STT250Honeywell隔爆型33144/3244Rosemount隔爆型4644Rosemount隔爆型5YTAYokowaga本安型6、1温度传感器的安6按照PDO的标准，对于6”以下的工艺管线，传感器保护管的插入深度统一为230mm；6”以上的工艺管线，传感器保护套管的插入深度统一为255mm。承压法兰至测温管嘴之间距离为150mm。5、55555556、因此，要求测温元件应迎着被测介质流向插入，至少需与被测介质正交（成90°C）,且不能与被测介质形成顺流。如图1所示：（a）逆流（b）正交（c）顺流图1温度传感器安装示意图b、选择有代表性的测温点位置，测温点不应选在死角区域，应尽量避开有电磁干扰源的场合，避不开时应采取抗干扰措施。6.1.2合理确定测温元件的插入深度插入深度的选择，应使感温元件能够充分的感受到被测物体的实际温度。a、在管线上安装时，测量元件的感温点应处于管道中心流速最大处，保证有足够的插入深度，保护管的末端分别越过管中心线为：铂电阻：50~70mmb、若工艺管道过细（直径小于80mm），应插入弯头处或加装扩大管。（a）插入弯头处（b）加扩大管图2温度传感器安装示意图C、在设备上安装时，一般插入深度应使感温部分处于具有代表性的区域内。6.1.3测温元件的安装应确保安全可靠a、凡安装承受压力的感温元件，都必须保证其密封性。当介质工作压力超过10MPa时，必须另外加装保护外套。薄壁管上安装测温元件时，需在连接处加装加强板。b、在高温下工作的测温元件，其安装位置应尽可能保持垂直，以防止保护管在高温下产生变形。c、在介质具有较大流速的管道中，安装测温元件时必须倾斜安装，以免受到过大的冲蚀。若被测介质中有尘粒、杂物，为保护测温元件不受磨损，应加装保护管。d、温度变送器的电气接口应该朝下，以免雨水或其它液体、赃物进入变送器内，引起内部元器件短路。对于隔爆型的温度变送器电气接口，应安装匹配的电缆葛兰头和PVC护套。e、测温元件应避开强辐射的干扰，防止信号受到影响，造成测量误差。6.1.4导线的连接a...
