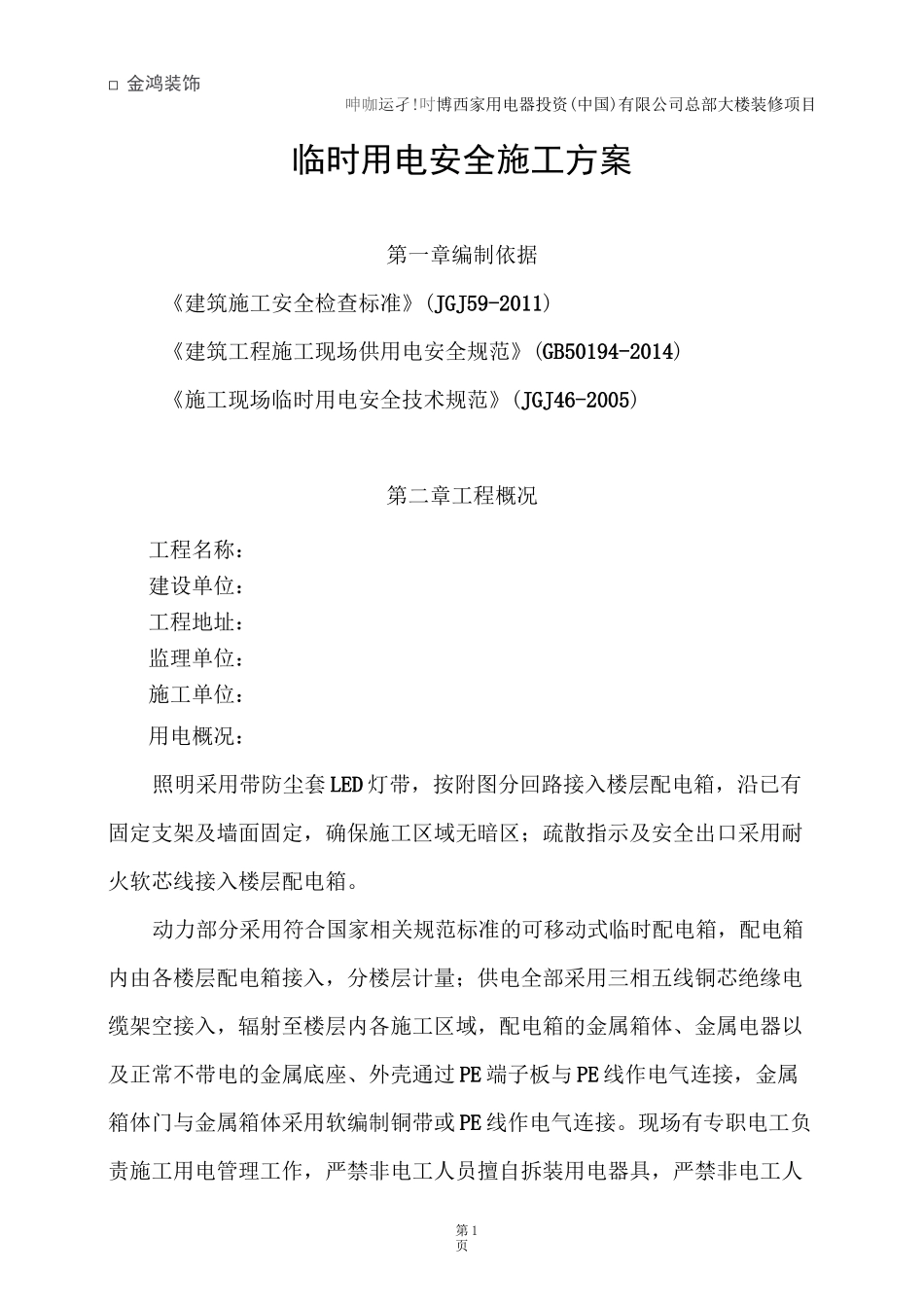

第1页□金鸿装饰呻咖运孑!吋博西家用电器投资(中国)有限公司总部大楼装修项目临时用电安全施工方案第一章编制依据《建筑施工安全检查标准》(JGJ59-2011)《建筑工程施工现场供用电安全规范》(GB50194-2014)《施工现场临时用电安全技术规范》(JGJ46-2005)第二章工程概况工程名称：建设单位：工程地址：监理单位：施工单位：用电概况：照明采用带防尘套LED灯带，按附图分回路接入楼层配电箱，沿已有固定支架及墙面固定，确保施工区域无暗区；疏散指示及安全出口采用耐火软芯线接入楼层配电箱。动力部分采用符合国家相关规范标准的可移动式临时配电箱，配电箱内由各楼层配电箱接入，分楼层计量；供电全部采用三相五线铜芯绝缘电缆架空接入，辐射至楼层内各施工区域，配电箱的金属箱体、金属电器以及正常不带电的金属底座、外壳通过PE端子板与PE线作电气连接，金属箱体门与金属箱体采用软编制铜带或PE线作电气连接。现场有专职电工负责施工用电管理工作，严禁非电工人员擅自拆装用电器具，严禁非电工人第2页□金鸿装饰呻咖运孑!吋博西家用电器投资(中国)有限公司总部大楼装修项目员私拉乱接，严禁非电工人员私自开启配电箱。第三章机械设备用电量统计一、楼层使用临时用电设备电焊机1台3KW切割机3台2.5KW电锤2把0.3KW手枪钻6把1KW角磨机2台0.3KW气泵1台2.5KW照明LED灯带、临时疏散及其他照明设备以计算量预估第四章用电计算一、楼层动力用电量:P=9・6KW照明用电：P*10%=0.96KW(按常规10%计)根据施工现场临时用电JGJ46-2005规定规范，及施工现场实际情况要求，即在多工种作业环境中作业，总需要系数按Kx=0.85计，满负荷时的功率因数按cos①=0.75计取。二、楼层施工总用电量计算P=1.1*(K1£Pc+K2£Pa)=1.1*(0.85*9.6+0.96*1)第3页□金鸿装饰呻咖运孑!吋博西家用电器投资（中国）有限公司总部大楼装修项目Q10.03KW其中：P：计算用电量，即供电设备总需要容量K1：全部施工用电设备需要系数0.85K2：室内照明设备同时使用系数1.1：用电不均匀系数第五章线路搭设一、安全技术措施1、制定安全用电责任制，做好安全用电专项技术交底。2、按TN-S系统要求设置三相五线制，杜绝疏漏。3、各级配电箱配置完备，接地接零良好，电箱周围无材料等障碍物堆放，严格实行用电三级配电，两级保护。4、各级配电箱固定设置。5、电线严禁使用护套线和花线，严禁采用多用插座，严禁将电线直接插入插座孔内。6、所有临时电线电缆均应架空于2.5m以上，严禁拖地。7、用电设备与开关箱间距不大于3米,配电箱与配电箱间距不大于30米。8、手持电动工具的外壳、手柄、负荷线插头及开关等必须完好无损，使用前必须做空载试运转正常后方可使用。9、使用的照明灯具必须有保护罩。10、临时用电设备线路各种电动工具发生故障时，必须有电工或专业第4页□金鸿装饰呻咖运孑!吋博西家用电器投资（中国）有限公司总部大楼装修项目维修电工人员进行排除。11、使用的设备停止工作时必须将开关箱中的控制开关断开，并锁好开关箱。二、接零接地1、在施工现场专用的中心点直接接地的电力系统中必须采用TN-S接零保护系统，电气设备的金属外壳必须有保护零线，专用保护零线应有工作接地线。2、现场不得一部分设备做保护接零，另一部分做保护接地。3、保护零线应单独敷设，不作他用，重复接地应与保护零线相连。1）、保护零线应统一标准为黄绿双色，在任何情况下，不得使用黄绿双色线作为负荷线。2）、保护接零接地极选用①40钢管或40*40角铁，接地电阻不得大于4Q.三、配电线路1、本工程采用电缆供电，根据各区域需电量计算。四、配电箱1、配电箱系统应接三级配电，即楼层配电箱一分配电箱一单机箱。2、分配电箱设在用电设备相对集中区，分配电箱距离不得大于30m，开关箱与设备距离不得大于3m。3、配电箱应用1.5mm的铁板制作而成，装设端正、牢固，离地距离1.3m以上，移动电箱离地0.6m以上。4、配电箱内应首先安装在绝缘板上，然后整体固定在箱内，箱体应与第5页□金鸿装饰博西家用电器投资（中国）有限公司总部大楼装修项目保护接零连接。5、分配电箱的工作零线应通过接线端子板连接，并与保护零线端子板分设。6、配电箱的连接导线应采用铜...
