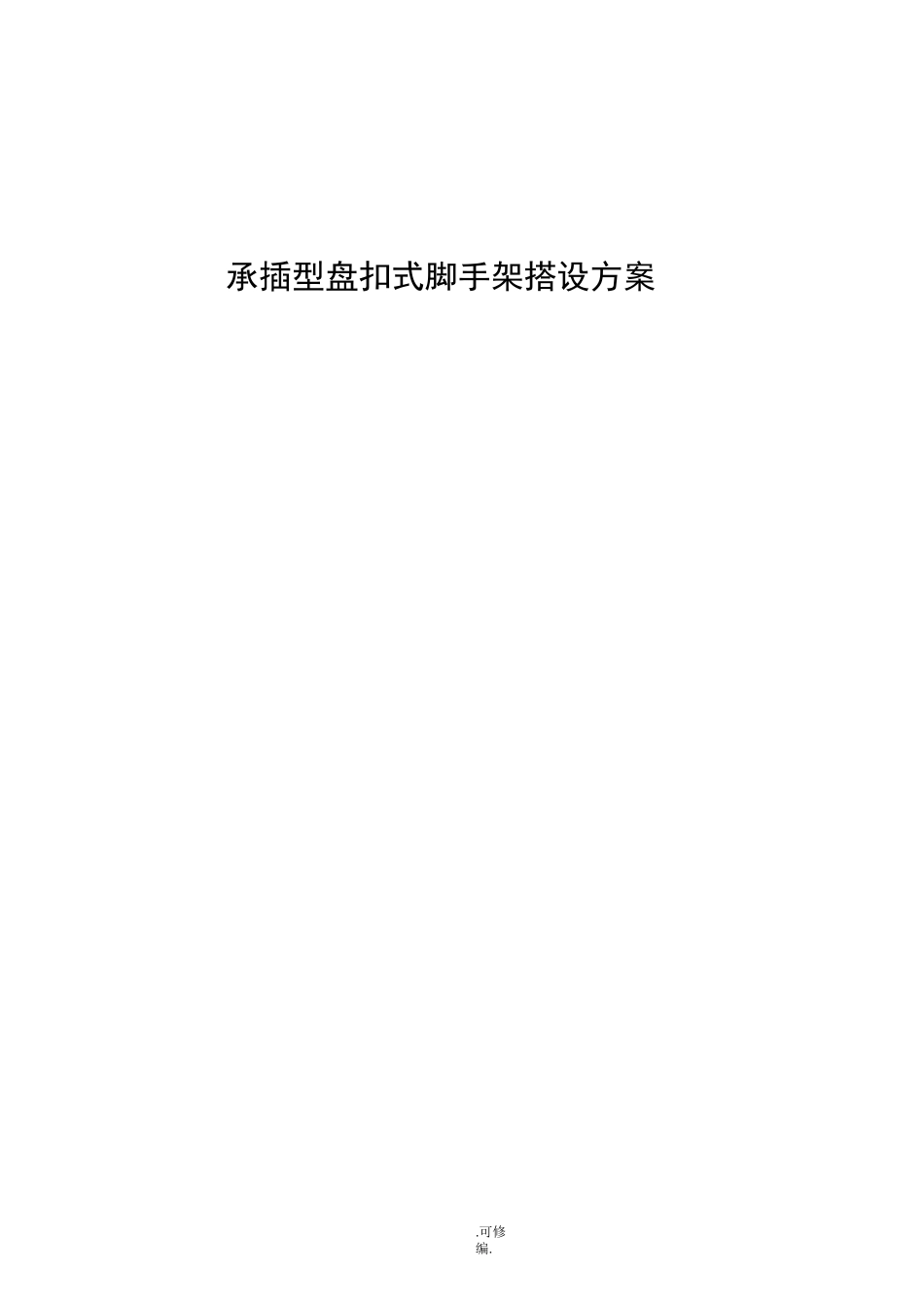

承插式满堂脚手架搭设方案_第1页
1/21

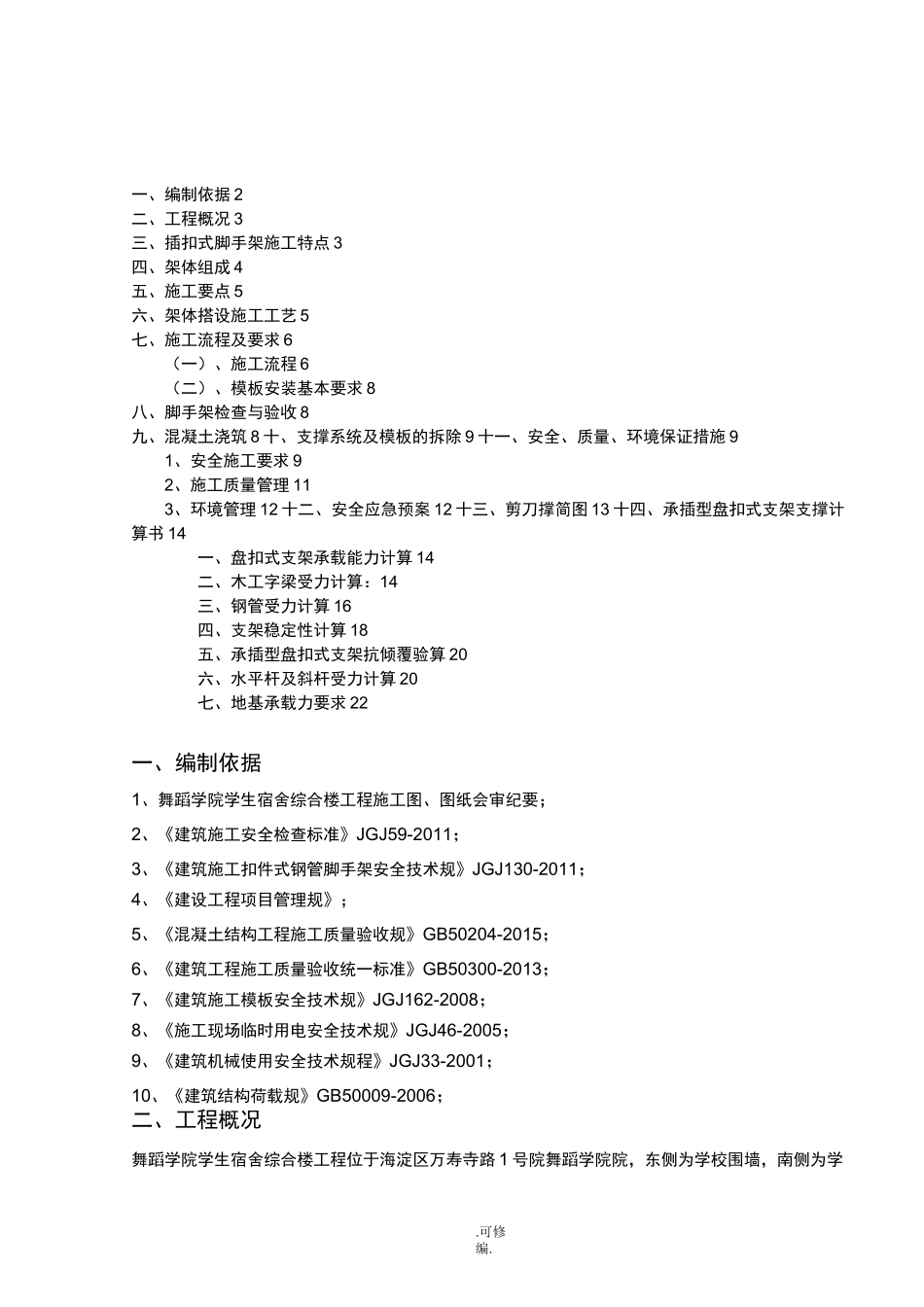

承插式满堂脚手架搭设方案_第2页
2/21
承插式满堂脚手架搭设方案_第3页
3/21
.可修编.承插型盘扣式脚手架搭设方案.可修编.一、编制依据2二、工程概况3三、插扣式脚手架施工特点3四、架体组成4五、施工要点5六、架体搭设施工工艺5七、施工流程及要求6(一)、施工流程6(二)、模板安装基本要求8八、脚手架检查与验收8九、混凝土浇筑8十、支撑系统及模板的拆除9十一、安全、质量、环境保证措施91、安全施工要求92、施工质量管理113、环境管理12十二、安全应急预案12十三、剪刀撑简图13十四、承插型盘扣式支架支撑计算书14一、盘扣式支架承载能力计算14二、木工字梁受力计算:14三、钢管受力计算16四、支架稳定性计算18五、承插型盘扣式支架抗倾覆验算20六、水平杆及斜杆受力计算20七、地基承载力要求22一、编制依据1、舞蹈学院学生宿舍综合楼工程施工图、图纸会审纪要;2、《建筑施工安全检查标准》JGJ59-2011;3、《建筑施工扣件式钢管脚手架安全技术规》JGJ130-2011;4、《建设工程项目管理规》;5、《混凝土结构工程施工质量验收规》GB50204-2015;6、《建筑工程施工质量验收统一标准》GB50300-2013;7、《建筑施工模板安全技术规》JGJ162-2008;8、《施工现场临时用电安全技术规》JGJ46-2005;9、《建筑机械使用安全技术规程》JGJ33-2001;10、《建筑结构荷载规》GB50009-2006;二、工程概况舞蹈学院学生宿舍综合楼工程位于海淀区万寿寺路1号院舞蹈学院院,东侧为学校围墙,南侧为学.可修编.校教学科研楼和图书馆,西侧为学校运动场,北侧为教师住宅。本工程1#楼地下3层,地上12层(裙房1~6层);2#楼地下3层,地上3层(局部2层);3#楼地下3层,地上6层;人防出入口地下3层,地上1层;设备用房出入口地下2层,地上1层;覆土地下室地下3层(局部2层)。建筑(檐口)高度:1#楼高层主体45.00米,裙房6层处24.00米;2#楼3层处12米,2层处9.0米;3#楼21.6米,人防出入口5.15米,设备用房出入口4.0米。本项目建设总用地面积为11500平方米,规划总建筑面积为28855平方米,其中地上建筑面积13900平方米,地下建筑面积14955平方米。建筑最大平面尺寸:东西向0-1轴~2-4轴为111m,南北向A~L轴66.6m。基坑实际开挖深度16.07~18.22m之间,属大型深基坑工程,基坑等级为一级。本工程士0.000相当于85高程53.05m,室外高差为0.45m。结构形式:1#楼、3#楼为框架-剪力墙结构,2#楼为框架结构,建筑场地类别二类,抗震设防烈度8度,抗震等级1#楼剪力墙一级、框架二级,2#楼框架二级,3#楼剪力墙二级,抗震设防类别为丙类,结构安全等级二级,设计使用年限50年。1#楼、2#楼地下均为3层(局部2层),-3层层高为3.9m,-2层层高为6.9m,-1层层高为6.35m,地上1#楼12层(局部6层),2#楼地上3层(局部2层),3#楼地上6层,主要柱断面为600x600mm,700x700mm,800x800mm,外墙厚度400rrni,墙厚度300mm、250mm、200mm,基础底板厚500mm、600mm、1300mm,楼板厚度从100mm、110mm、120mm、150mm、160mm、180mm均有,人防板厚300mm,主要梁断面为350x600、500x800等,梁最大跨度10m。三、插扣式脚手架施工特点本工程模板支撑拟采用承插型盘扣式钢管支撑体系,承插型盘口式脚手架是新型的一种便捷式支撑脚手架,它有点类似碗扣架又优于碗扣架,在模板专项方案中叫做承插式脚手架。1、具有可靠的双向自锁能力;2、无任何活动零件;3、运输、储存、搭设、拆除方便快捷;4、受力性能合理;5、可以自由调节;6、产品标准化包装;7、组装合理,它的安全性、稳定性好于碗扣式、优于门式脚手架。.可修编.四、架体组成(一)、主要构配件盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。1—连接盘;2—插销;3—水平杆杆端扣接头;4—水平杆5—斜杆;6—斜杆杆端扣接头;7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头表面吻合,插销连接应保证锤击自锁后不拔脱,抗拔力不得小于3kN。1、立杆:杆上焊接有连接的轮盘和连接套管的竖向支撑杆件。立杆参数表标准杆型号A(mm)理论重量(Kg)LG-210210016.06LG-15015009.822、连接轮盘:焊接于立杆上可扣接4个方向扣接头的圆扣形孔板。3、立杆连接套管:焊接于立杆一端,用于立杆竖向接长的专用外套管4、横杆:两端焊接有扣接头,且...
